开槽盘头螺钉与六角螺母M02连接组件

　　这套M02规格的开槽盘头螺钉与配套螺母，是小型精密设备装配环节里极为常用的螺纹紧固连接件，日常在消费电子内部结构固定、通讯终端模组锁紧、小型仪器仪表内部构件连接这类对安装空间有严格限制的场景中，承担着两个或多个薄壁零件的可拆卸紧固功能。不同于大规格紧固件侧重承载重载的设计取向，M02这类小规格紧固件的设计核心，是在极小的安装边界内提供足够的锁紧力，同时兼顾装配操作的便利性，避免在狭小空间内出现装配干涉。从结构细节来看，螺钉头部采用开槽盘头形制，盘头的下表面为平整的承压面，装配时可以与被连接件的表面完全贴合，不会像沉头螺钉那样对被连接件的沉孔加工精度有过高要求，盘头的外径控制在3.8mm左右，头部厚度仅1.2mm，

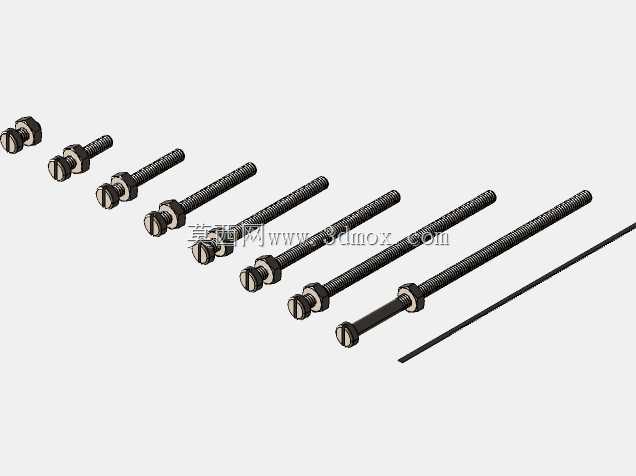

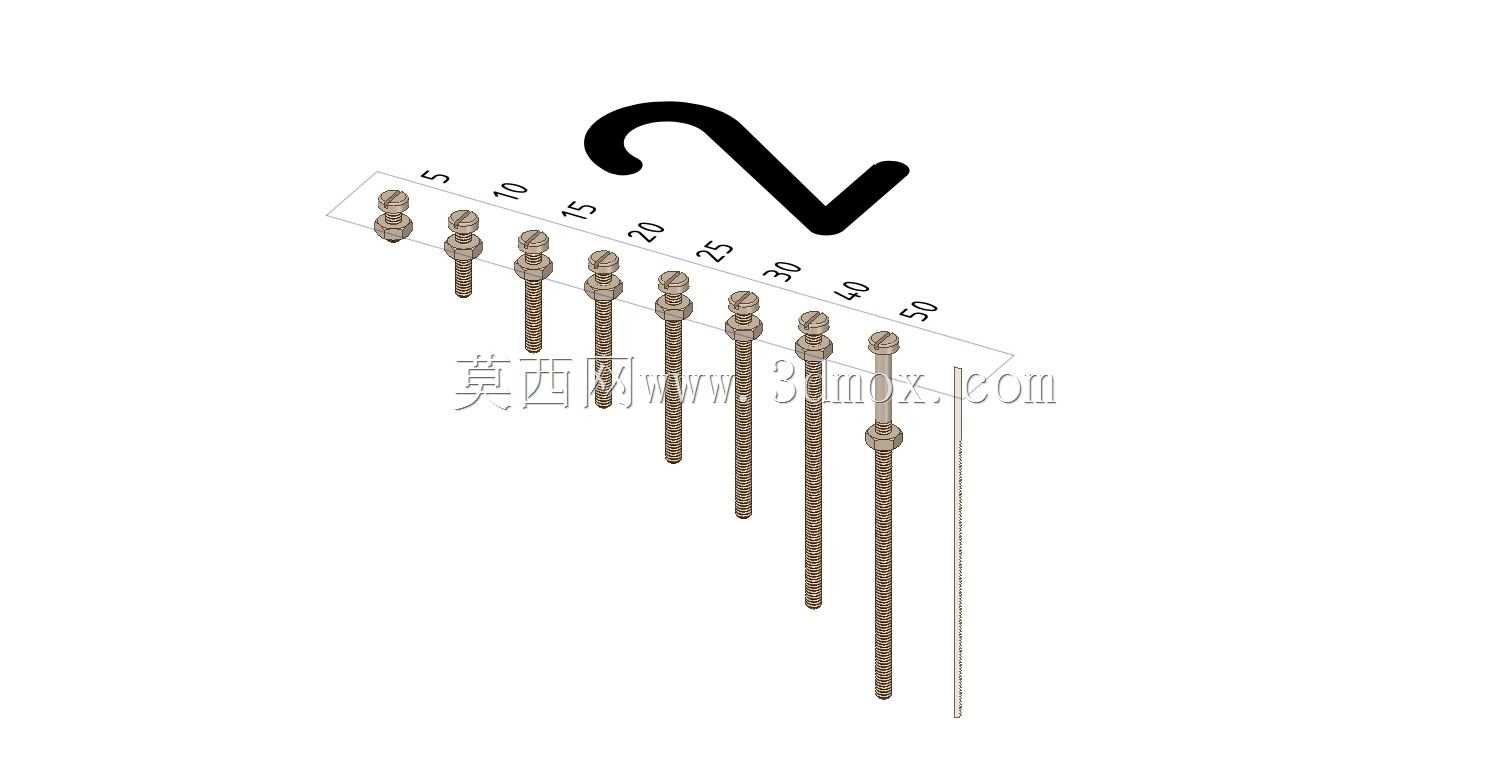

　　既保证了拧紧时开槽结构有足够的受力深度，不会因为螺丝刀施加扭矩时出现槽口崩裂的问题，又能最大限度降低头部突出被连接件表面的高度，适配设备内部紧凑的堆叠空间。螺钉的杆部为全螺纹设计，螺纹精度参照普通粗牙螺纹的小规格公差要求，牙型角保持60度标准角度，螺纹大径严格控制在2mm的公差带范围内，配套的六角螺母对边尺寸为4mm，厚度1.6mm，螺纹与螺钉的配合间隙控制在合理范围内，既不会因为间隙过大导致锁紧后出现旷量，也不会因为间隙过小出现拧入卡滞、螺纹咬死的问题。在实际选型应用中，这类小规格紧固件的使用场景往往对安装空间的边界尺寸极为敏感，比如通讯类小型设备的内部PCB板与塑胶壳体的连接，往往留给紧固件的安装孔位周边空间不足5mm，螺钉头部的突出高度不能超过1.5mm，否则就会与上层堆叠的元器件产生干涉，这套组件的尺寸设计刚好匹配这类安装边界的要求，盘头的承压面积足够分散锁紧时的压力，避免在拧紧过程中压裂塑胶壳体或者压伤PCB板的表层线路。设计这类小规格紧固件的三维模型时，首先要明确不同长度规格的螺钉对应的实际使用场景，本次模型包含了从5mm到50mm共9种不同长度的规格，覆盖了从单层薄板连接到多层堆叠构件连接的不同需求：5mm长度的螺钉适合总厚度3mm以内的两层薄壁零件连接，比如薄金属屏蔽罩与塑胶支架的固定；50mm长度的长螺钉则可以穿过多层堆叠的结构件，配合两端的螺母实现长跨度的构件拉紧，比如小型设备内部贯穿式的模组固定。

　　建模过程中需要重点还原螺纹的牙型细节，不能采用简化的贴图示意，因为在做装配干涉检查时，螺纹牙型的实际轮廓会影响相邻零件的间隙判断，如果螺纹建模过于简化，很容易在实际装配时出现螺纹与周边零件刮蹭的问题；同时开槽的宽度与深度也要严格对应标准一字螺丝刀的尺寸，槽口宽度控制在0.6mm，深度0.5mm，保证虚拟装配时螺丝刀工具可以正常进入槽口完成拧紧动作的模拟，也能为后续的装配工艺仿真提供准确的模型基础。在实际装配作业中，这类M02规格的螺钉拧紧扭矩需要严格控制在0.15N·m到0.2N·m之间，扭矩过大很容易导致螺钉杆部断裂或者螺纹滑牙，扭矩过小则会出现锁紧不足、设备受震动后螺钉松动脱落的问题，模型中还原的螺钉杆部芯部直径为1.4mm，

　　对应的抗扭强度刚好匹配这个扭矩区间，在做结构强度仿真时，可以直接基于模型的几何参数计算螺钉的预紧力分布，验证被连接件在预紧力作用下的形变情况，避免因为预紧力过大导致薄壁零件出现翘曲变形。另外，这套组件的螺母采用外六角形制，相比圆螺母或者方螺母，六角螺母在狭小空间内的扳手适配性更好，只需要60度的扳手转动角度就可以完成一次拧动操作，适合在设备内部操作空间受限的场景下完成装配，螺母的端面也做了微小的倒角处理，既可以在拧入时起到导向作用，也能去除端面的锐边，避免装配时刮伤操作人员或者周边的线材。在通讯类小型设备的结构设计中，这类紧固件往往需要配合平垫或者弹垫使用，但在一些对安装空间要求极致紧凑的场景下，会直接采用螺钉加螺母的直连方式，这就要求螺钉与螺母的配合精度足够高，锁紧后不会出现相对滑动，模型中还原的螺纹配合公差刚好满足无垫片锁紧的精度要求，螺纹表面的粗糙度控制在Ra1.6以下，降低拧入过程中的摩擦阻力，保证在小扭矩下也能实现可靠锁紧。从安装边界的角度来看，采用这套螺钉螺母组件时，被连接件上的安装通孔直径建议设置为2.2mm，孔边距离零件边缘的最小距离不能小于3mm，避免拧紧时孔边出现开裂；如果是在PCB板上设计安装孔，孔的周边需要留出直径6mm的禁布区，避免螺钉头部压伤表层的线路或者焊盘，这些安装要求都可以通过三维模型的虚拟装配提前验证，在设计阶段就排查掉孔位位置不合理、安装空间不足的问题，减少后续样机试装时的改模次数。
