KF300-5.0间距三位螺钉式接线端子结构

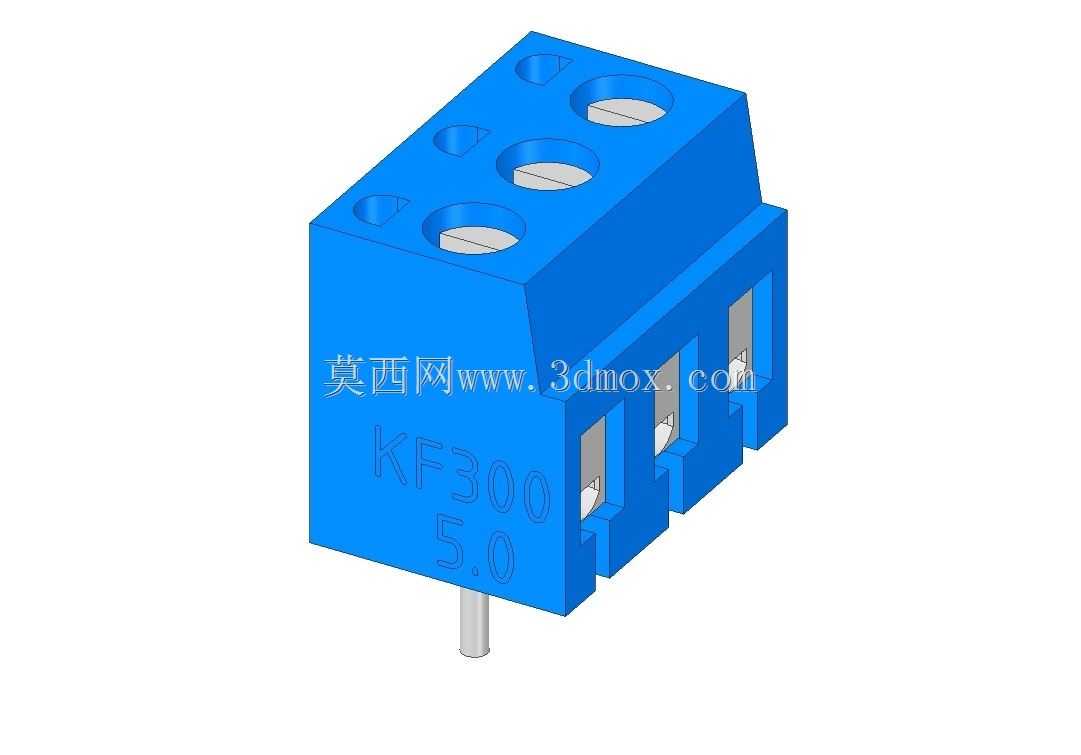

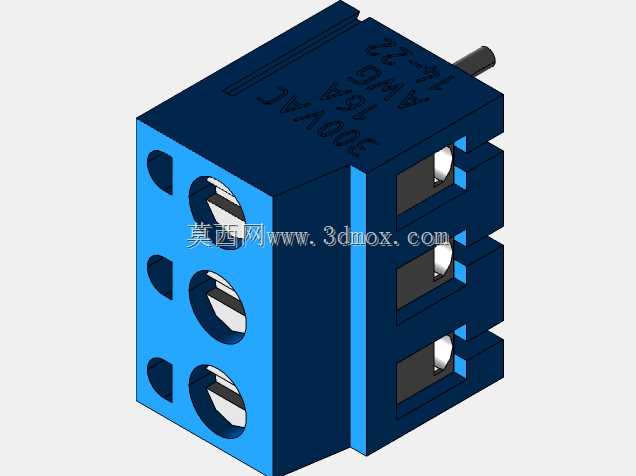

　　这款三位螺钉式接线端子，是PCB板载接线场景里非常常用的导通连接件，日常在工控控制板、小型电源模块、通讯接口板、民用小家电控制板上都能见到它的身影，主要作用是实现板外导线与PCB印制线路之间的可靠电气连接，省去了导线直接焊板带来的拆改不便、虚焊风险，也方便现场施工时的接线与后期维护。从结构设计来看，这款端子采用了经典的螺钉压接式导通结构，本体采用蓝色绝缘工程塑料注塑成型，绝缘壳体的壁厚做了均匀加厚处理，相邻接线位之间设置了独立的隔筋，既可以避免多股线芯压接后散丝造成的极间短路，也能提升壳体整体的抗形变能力，在螺钉反复拧紧拧松的过程中不会出现壳体开裂、螺孔滑牙的问题。壳体正面印有KF300与5.0的标识，其中5.

　　0代表相邻接线位的中心间距为5.0mm，这个间距规格刚好适配多数低压控制板的布线密度要求，既不会因为间距过小造成安规距离不足，也不会因为间距过大占用过多PCB板面空间。每个接线位上方都设置了内凹的螺钉过孔，对应的压接螺钉采用十字槽设计，适配常规十字螺丝刀操作，压接块位于壳体内部的导线容纳腔中，当拧紧螺钉时，压接块会向下运动，将插入接线孔的多股铜芯线或者单股硬线牢牢压在底部的导电金属件上，导电金属件采用铜质基材镀锡处理，既保证了导通时的低接触电阻，也能提升抗氧化能力，避免长期使用后接触电阻升高造成的接头发热问题。端子底部伸出的直插式焊针，位置与PCB上对应的安装焊盘完全匹配，焊针直径做了适配常规波峰焊、手工焊的尺寸设计，

　　插装后焊针与焊盘的间隙刚好能让焊锡均匀爬升，形成饱满的焊点，不会出现虚焊、透锡不良的问题。安装边界方面，这款三位端子的整体长度按照三个5.0mm间距核算，加上两端的壳体余量，在PCB布局时需要预留对应的长宽空间，接线方向为水平侧进线，导线从端子侧面的插孔插入，操作时螺丝刀从顶部垂直向下操作，布局时需要在端子顶部预留足够的螺丝刀操作空间，避免周边过高元器件干涉接线操作。从实际使用的工况来看，这款端子适配的导线线径范围覆盖了常规低压信号、小功率供电的线径需求，压接时不需要额外压接冷压端子，剥去合适长度的绝缘层后直接插入接线孔拧紧螺钉即可，对于现场施工人员来说操作门槛很低，不需要专用的压接工具。

　　绝缘壳体的材料选用了具备一定阻燃等级的工程塑料，在接线出现异常发热的情况下可以延缓壳体燃烧速度，符合低压电控设备的安全要求。相邻接线位之间的隔筋高度略高于壳体顶面，即使在接线时出现线芯外露的情况，也能避免相邻极之间的飞弧短路问题。导电部分的金属件除了底部的焊针与压接块之外，中间的导通桥采用一体化冲压成型，没有拼接缝隙，大电流通过时不会因为拼接缝隙造成局部电阻过大发热。在三维建模过程中，这类端子的建模需要重点关注几个关键尺寸：首先是焊针的位置度，必须严格按照5.0mm的间距来定位，焊针的长度、直径要符合实际插件的尺寸，否则生产时会出现插不进PCB的问题；其次是接线孔的直径与深度，要匹配对应线径的插入需求，螺钉孔的位置要与压接块的行程对应，保证螺钉拧紧时压接块的运动轨迹顺畅，不会出现卡滞；另外壳体的脱模斜度也要按照注塑工艺的要求设置，保证注塑生产时能够顺利脱模，不会出现顶白、缺胶的缺陷。在设备选型时，选用这款端子需要根据实际通过的电流大小来确认是否满足载流要求，5.0mm间距的螺钉端子通常可以满足小功率控制回路的载流需求，不适合大电流的动力回路使用；同时要确认PCB上的安装空间是否匹配端子的整体外形尺寸，尤其是侧面进线方向不能有其他元器件遮挡，否则会导致导线无法插入。
