在低压电控、PCB板载信号与小功率电源连接场景里,螺钉式接线端子是应用频次极高的基础连接元件,本次呈现的KF300规格5.0mm间距蓝色接线端子,是针对板端直插安装场景优化的成熟结构方案。从实际工程使用角度看,这类端子主要承担PCB板与外部导线的可靠电气连接功能,常见于工控驱动板、电源模块、小型控制设备、通讯接口板等产品中,替代传统焊接导线的作业方式,既可以提升生产装配环节的接线效率,也能方便后期设备运维时的线路拆装、改接,避免反复焊接对PCB焊盘造成的损伤。

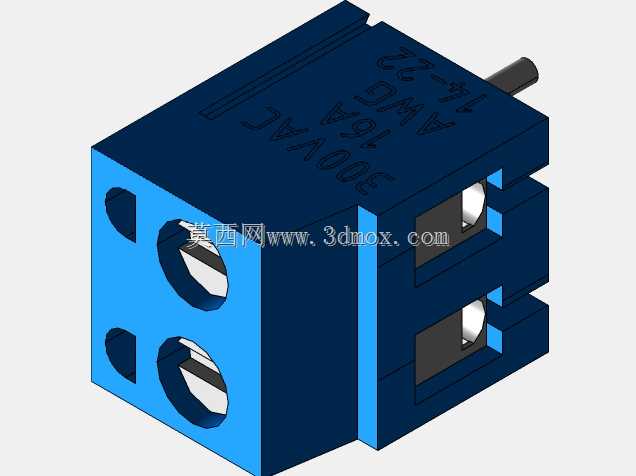

从结构设计逻辑来看,这款端子采用聚酰胺类蓝色绝缘基座作为主体承载结构,绝缘材料需满足UL94-V0级阻燃要求,同时具备足够的机械强度,耐受常规工业环境下的温度变化与轻微振动,避免基座开裂导致的绝缘失效问题。基座上部开设两个螺钉压接孔,对应单路接线的导线锁紧位,孔位边缘做了倒角导向设计,方便螺丝刀垂直伸入操作,不会在拧动螺钉时刮蹭基座边缘产生塑料碎屑。压接结构采用铜质导电件搭配镀锌钢螺钉的组合,导电件表面做镀锡处理,降低接触电阻,同时提升抗氧化能力,螺钉下端设计有压线垫片,拧紧时可以将导线线芯均匀压紧在导电件的接触面上,避免单螺钉直接压接导致的线芯散丝、压接不牢问题,适配0.5-2.5平方毫米的多股或单股铜导线,压接后可承受不小于50N的轴向拉力不松脱,满足常规低压连接的机械强度要求。
端子下部伸出的直插式焊针,中心间距严格控制为5.0mm,刚好匹配标准PCB板的网格孔位设计,焊针直径为1.0mm,插入PCB对应孔径1.2mm的安装孔后,波峰焊或手工焊均可形成可靠的焊点,焊针根部设计有微小的定位凸台,贴板安装时凸台贴合PCB板面,既可以控制焊锡上爬的高度,避免焊锡流入端子基座内部影响压接结构,也能在焊接前临时固定端子位置,防止过炉时端子偏移倾斜。基座侧面设计有拼接卡扣结构,多Pin位使用时可以将多个单路端子沿横向拼接成任意位数的端子排,卡扣配合松紧度经过优化,拼接后不会出现松动错位,同时也能根据实际接线需求灵活调整端子位数,减少不同规格端子的备料种类。

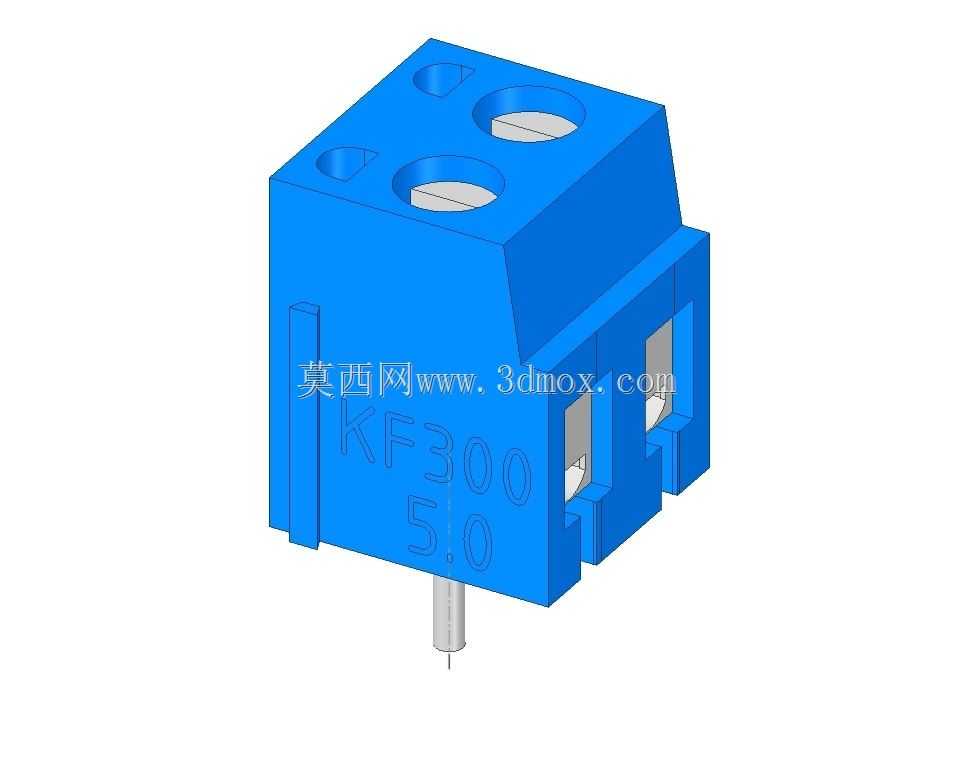

从安装边界尺寸来看,这款单路端子的本体宽度为5.0mm,长度为10.2mm,基座顶面距离PCB板面的安装高度为8.5mm,上部螺钉操作所需的垂直空间预留不小于15mm即可满足螺丝刀操作需求,不会和周边较高的元器件产生干涉。端子前部的导线插入孔为方形开口,开口尺寸为3.2mm*3.2mm,可轻松穿过带绝缘层的导线端头,导线插入深度可达7mm,保证足够的导线接触长度,降低接触电阻带来的发热问题。基座表面模压的KF300、5.0标识,清晰标注产品规格,方便生产领料、现场接线时快速识别规格,避免错用不同间距的端子导致PCB安装孔位不匹配的问题。
在实际选型应用中,这款端子的额定电压为300V,额定电流为15A,可满足绝大多数低压控制、信号传输、小功率供电的连接需求,相比插拔式端子,螺钉压接的连接方式抗振动性能更优,在存在轻微振动的设备场景中不易出现接触不良、断线的问题。设计建模时,所有配合尺寸均按照行业通用公差标准设定,绝缘基座的脱模斜度控制在1.5度,既方便注塑生产时的脱模,也不会影响装配后的尺寸精度,导电件与绝缘基座的配合采用过盈定位,装入后不会出现松动、脱出的问题,焊针与导电件采用铆压工艺连接,保证导电通路的可靠性,避免长期使用后接触电阻增大的隐患。
