手持式硅胶加热泡沫喷涂枪结构设计

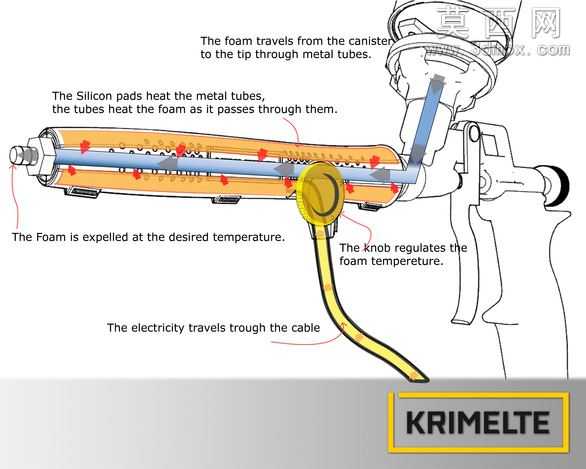

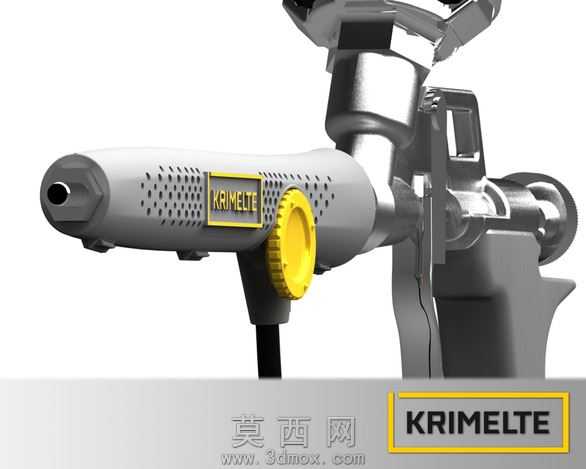

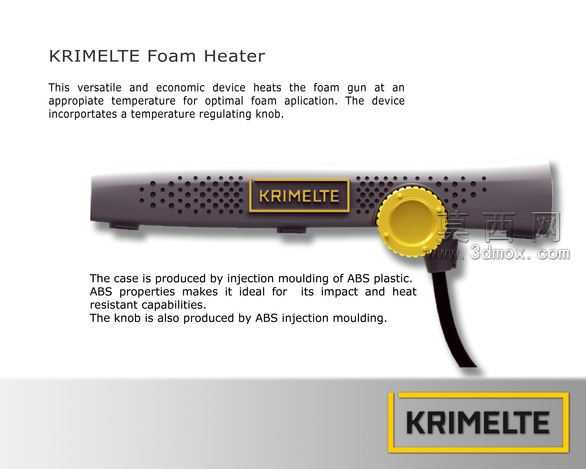

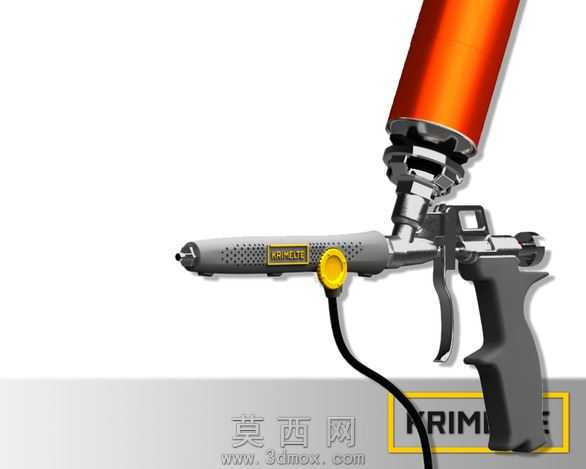

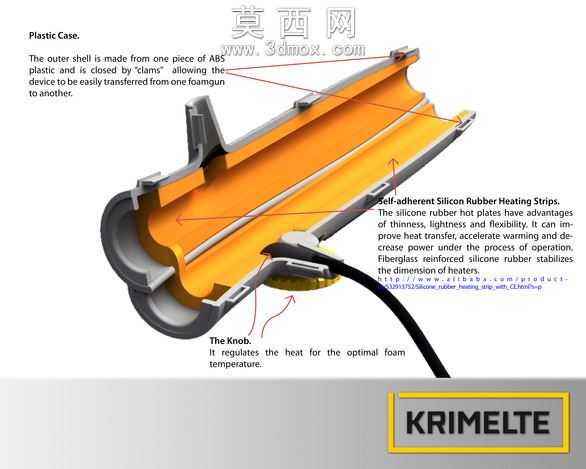

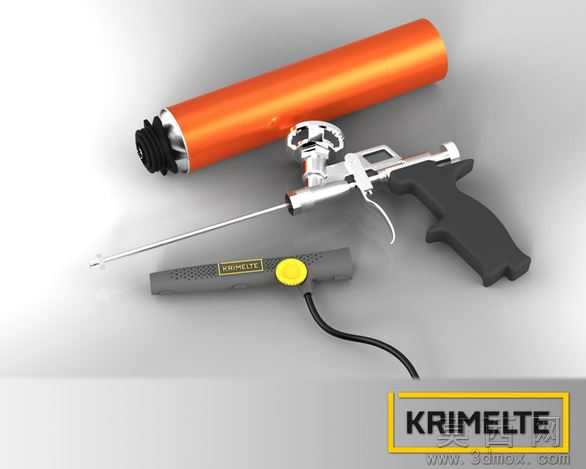

本作品为手持式硅胶加热泡沫喷涂装置的三维建模设计，整体采用Rhino软件完成全参数化建模，建模过程中严格遵循工业手持工具的人机工程学设计准则，对枪身主体、调节旋钮、进料接口、握把结构、加热模块等所有部件进行1:1等比例还原，确保各部件装配公差控制在合理范围内，不存在结构干涉问题。模型渲染阶段采用金属、工程塑料、橡胶三类核心材质进行材质球调试：枪身金属连接部位采用哑光镀铬金属材质，调整反射粗糙度参数还原金属部件的磨砂金属质感，避免过度反光造成的视觉失真；枪身主体外壳采用ABS工程塑料材质，设置细微的颗粒纹理模拟注塑件的表面质感，还原塑料外壳的哑光触感；调节旋钮采用亮黄色硬质工程塑料材质，适当提高高光参数突出旋钮的操作辨识度，握把部位采用黑色防滑橡胶材质，添加细微的凹凸纹理模拟橡胶握把的防滑触感，枪身表面的品牌标识采用凹凸贴图结合金属质感材质，还原真实产品的丝印铭牌效果。结构设计层面，枪身前端为泡沫出料喷嘴，内部预留加热模块安装腔，用于放置硅胶加热带，实现喷涂前的泡沫原料快速加热，解决低温环境下泡沫原料流动性差、喷涂不均匀的问题；枪身侧面设置黄色流量调节旋钮，旋钮表面设计防滑齿结构，方便操作人员佩戴防护手套时进行流量调节操作；枪身后部为压缩空气与原料进料接口，采用标准快接结构设计，适配常规喷涂作业的管路连接需求；握把部位采用符合人手握持弧度的曲面设计，表面分布密集的防滑散热孔，既提升长时间握持的舒适度，也能帮助内部加热模块散出多余热量，避免枪身温度过高影响操作安全。设计思路上，该装置针对泡沫喷涂作业的实际工况优化，将硅胶加热模块集成在枪身内部，替代传统的外置加热结构，缩短加热后的原料输送距离，减少热量损耗，同时枪身主体采用ABS塑料注塑成型方案，在保证结构强度、抗冲击性能满足作业需求的前提下，有效控制整体重量，降低操作人员长时间手持作业的劳动强度，加热模块采用硅胶加热带方案，利用硅胶材质薄、柔韧性好的特点，紧密贴合枪身内部流道外壁，提升热传导效率，加快原料升温速度，同时玻璃纤维增强的硅胶加热结构具备稳定的耐用性，可适应喷涂作业复杂的工况环境，模型完整还原了产品的内部流道、部件连接卡扣、安装定位结构，可直接用于产品结构验证、外观展示以及后续的开模生产参考。
