笔形旋转对接锁紧套筒结构

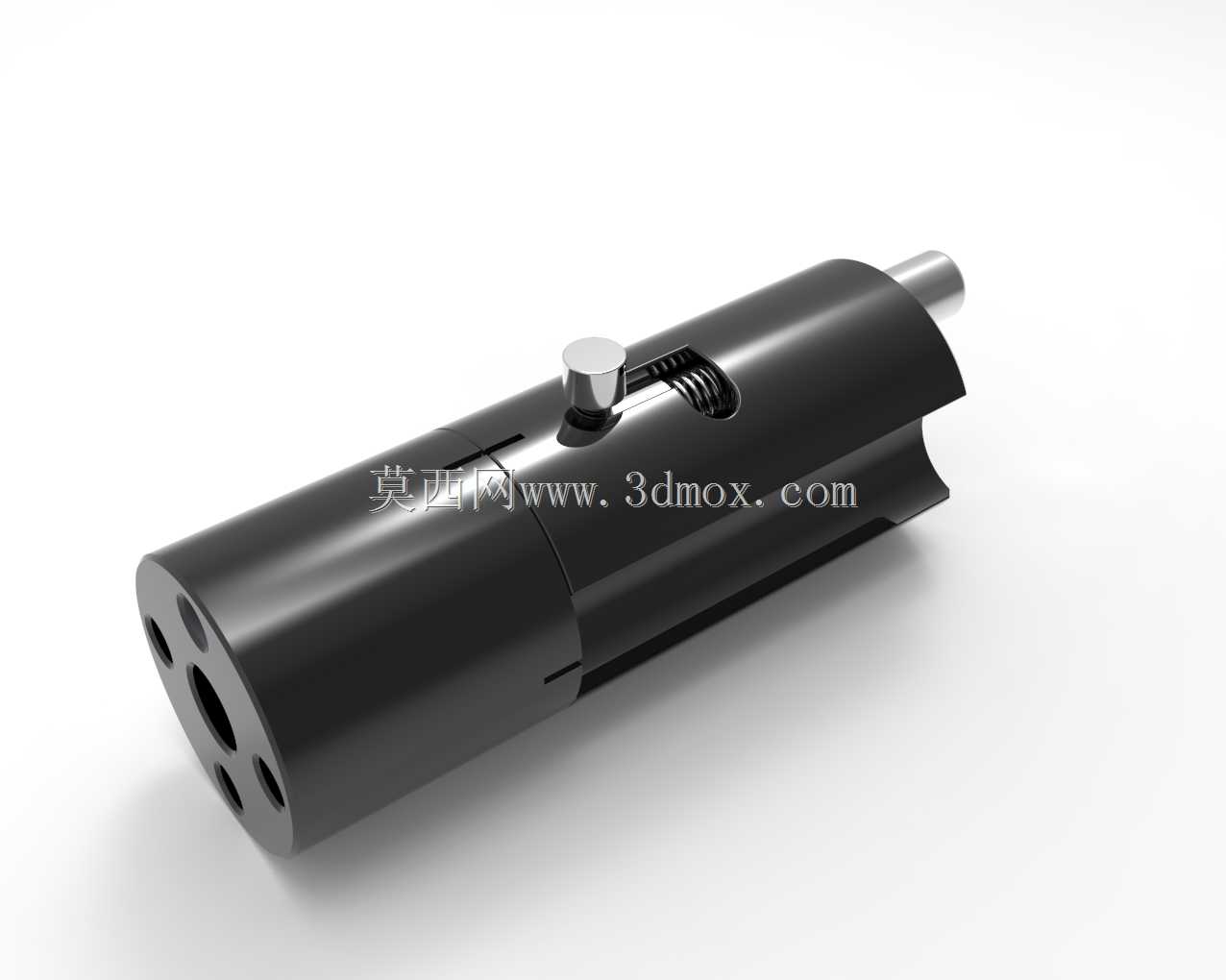

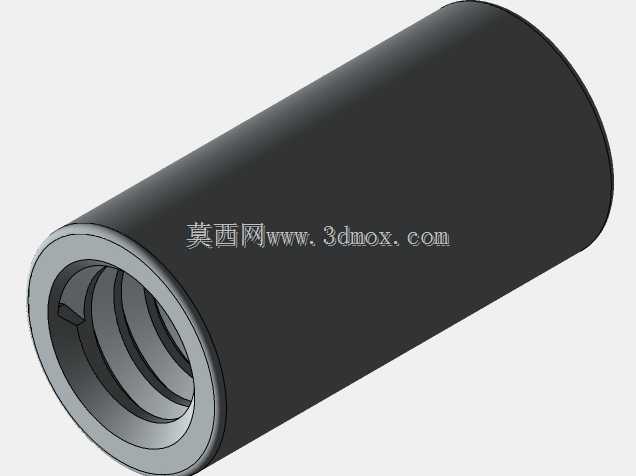

　　该结构以细长圆柱套筒为主体，面向需要在轴向完成插接、周向对位和快速锁定的小型工具场景。整体外形接近笔状，外壳采用分段式圆筒布局，一端设置多面孔位与容纳腔，另一端伸出金属轴段，可作为旋转输出或定位导向部位使用。中间区域布置弹簧顶销、侧向开槽和对位标记，使操作者在装配时能够先通过视觉标记确认角度，再将内件沿轴线推入，随后旋转一定角度完成卡位。

　　从实际使用逻辑看，这类结构常见于便携工具、笔形器械、通讯辅助装夹件以及需要频繁更换前端模块的小型设备中。它的核心价值不在于承载大载荷，而在于让两段构件在有限空间内实现可靠对接：外壳承担导向和防护，内部孔位限制径向窜动，弹簧顶销提供到位反馈，侧向开槽则为锁止件留出运动通道。操作者不需要额外工具，只需完成推入、旋转、确认三个动作，即可让内部组件与外壳形成稳定连接。

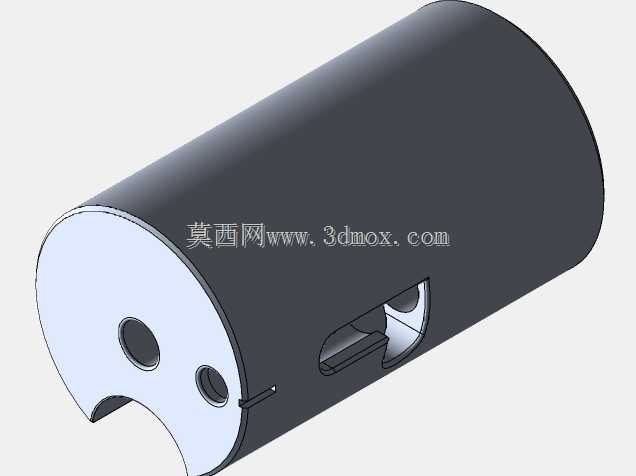

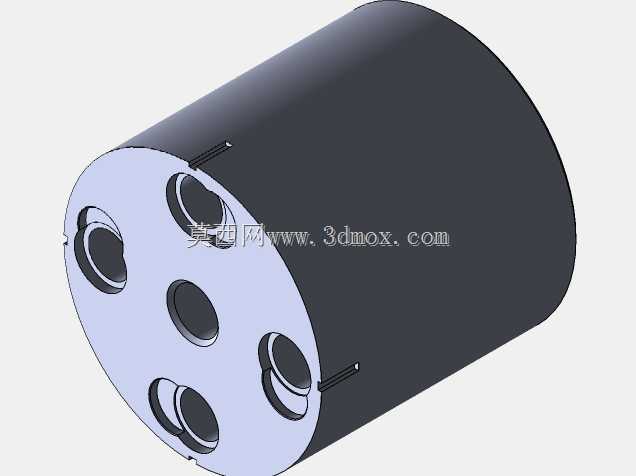

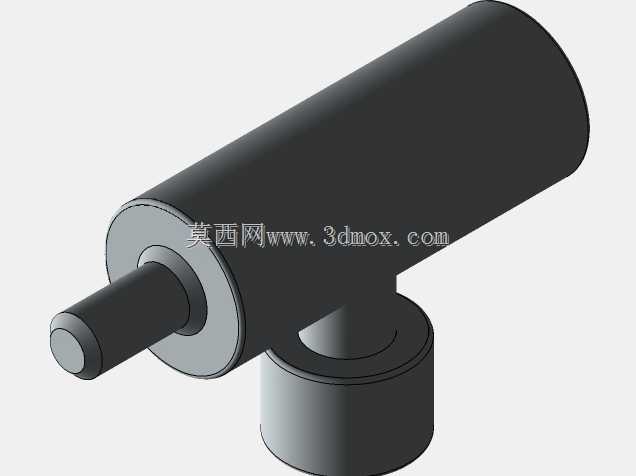

　　结构设计上，筒体采用近似对称的圆柱轮廓，便于手持操作，也有利于在工装或夹具中以圆柱面作为定位基准。前端多个圆孔并非装饰特征，而是与内部零件的孔位、避让位或流体/线路通道相对应；建模时需要保证孔间距、孔深和端面壁厚之间的关系，避免薄壁区域在装配顶紧时产生应力集中。后端伸出轴段与主筒体保持同轴，轴肩位置可作为插入深度的机械限位，若用于旋转传递，还需关注轴段与外壳之间的配合长度及支承跨距。

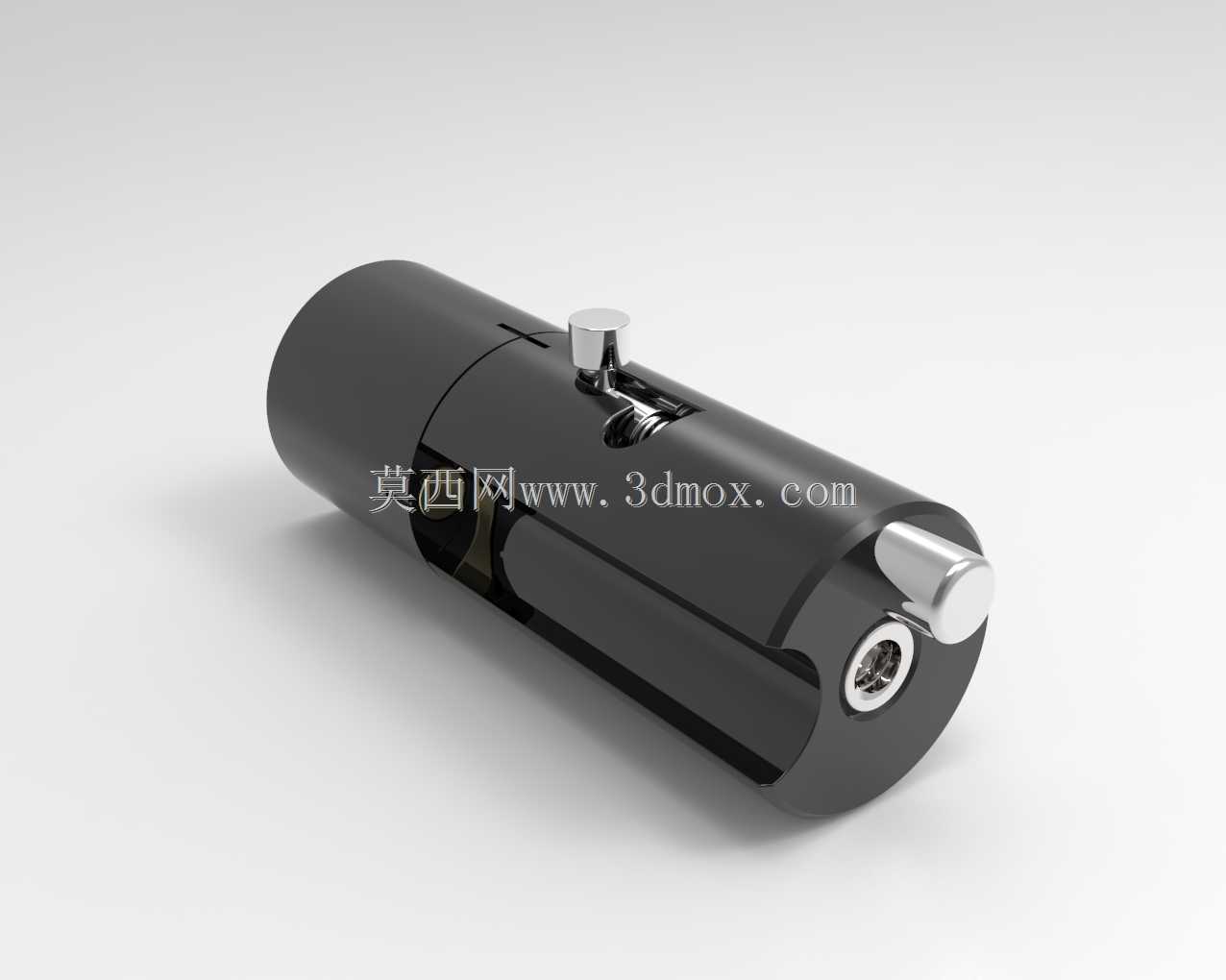

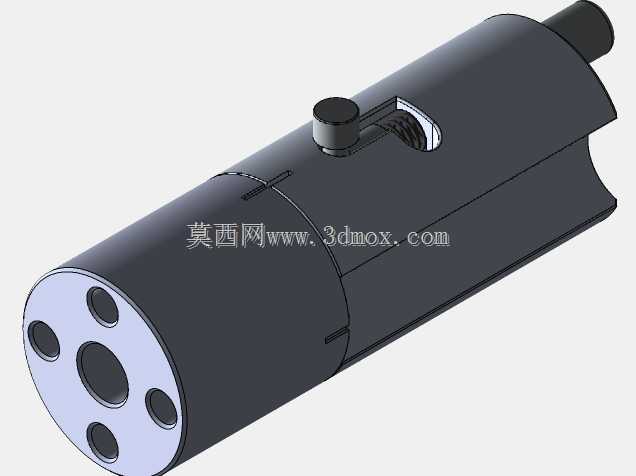

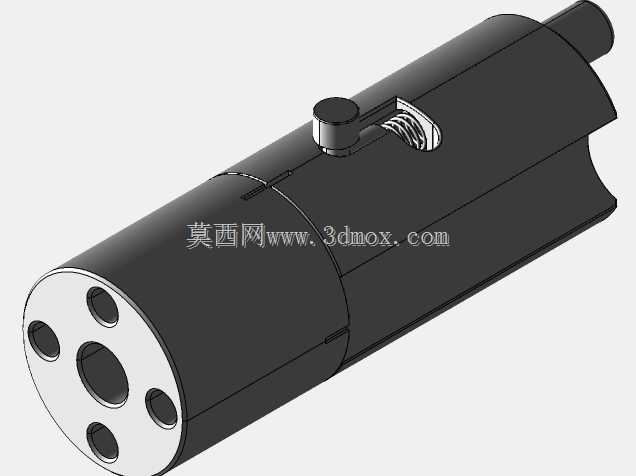

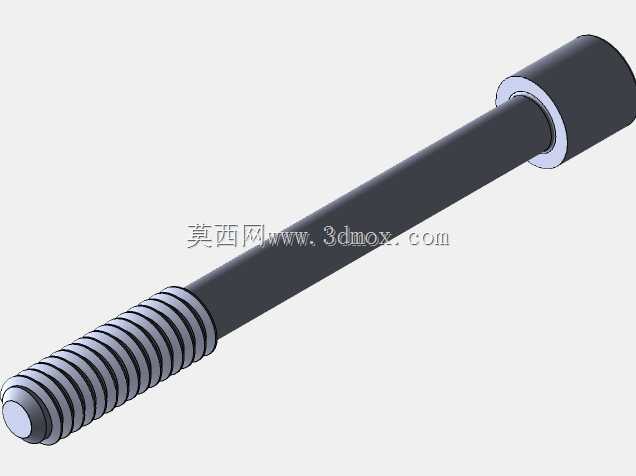

　　中部弹簧顶销是整套机构的反馈元件。顶销头部露出外壳表面，下方由弹簧支撑，在未锁止状态下可被压入；当内件旋转到指定角度后，顶销落入对应凹位，形成轻微卡点。该结构既能提示操作者已经到位，也能防止使用过程中因振动造成意外回转。侧向开槽沿筒体轴向延伸，并在末端形成转折或卡口，使内部销钉或凸耳先沿直线槽进入，再随旋转动作进入锁止区。槽宽需要与销钉直径保持合理间隙，间隙过小会导致推入卡滞，间隙过大则可能产生周向晃动。

　　对位标记设置在外壳可视区域，作用是降低误装概率。对于笔形或筒形工具，操作者往往无法直接看到内部卡口，若没有外部标记，只能依靠手感判断，容易出现未完全锁止却误以为装配到位的情况。标记与内部槽位角度保持一致后，装配人员可在插接前先将两端标记对齐，推入后再旋转至锁定位置，使盲装过程变得可观察、可重复。

　　外形尺寸方面，模型呈现明显的细长比例，适合安装在手持设备或狭小机构腔内。圆柱外径决定了外部握持尺寸和相邻零件的包容边界，设计时应优先以外径作为装配包络面，检查表面顶销凸起是否会影响插入外部套管。筒体长度则需要覆盖内部件行程、弹簧压缩空间和锁止旋转区，不能只按静态装配长度估算。前端面开孔区域需要保留连续壁厚，后端轴段伸出长度应满足对接件啮合深度，同时避免轴端与相邻壳体发生干涉。

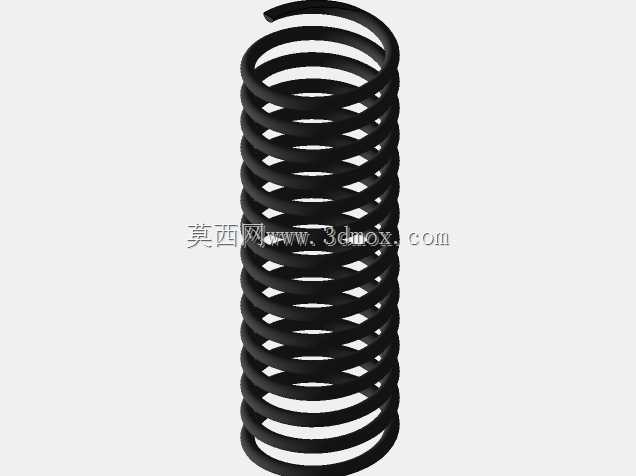

　　安装边界上，该构件既可作为独立套筒使用，也可嵌入更大的笔式工具总成中。若作为外部模块，筒体圆柱面可通过压环、卡箍或注塑外壳固定；若作为内部核心件，则要预留顶销的活动孔和槽口的观察窗口。旋转过程中，外壳开槽边缘会与内部凸耳发生接触，槽口端部应设置圆角或斜面，以减少应力集中和磨损。弹簧腔直径、弹簧自由长度和压缩量需匹配顶销行程，保证顶销在锁定位置有足够预压力，在解锁时又不会产生过大操作阻力。

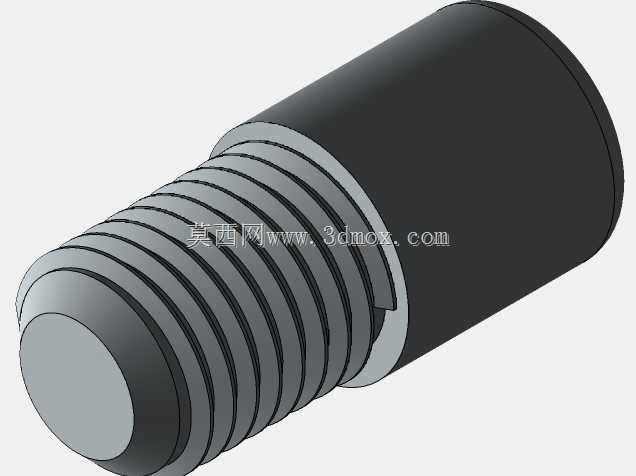

　　建模时应重点处理同轴关系和运动间隙。主筒体、内孔、后端轴段应建立统一基准轴线；顶销、弹簧和槽口属于运动关联特征，需按装配关系检查顶销最高位置、压入位置以及旋转锁止位置。多面孔端要区分通孔、盲孔和避让孔，不能简单按外观阵列处理。侧向开槽与内部卡口相交处容易形成薄边，应在三维结构中保留合理圆角，并通过剖面检查壁厚连续性。

　　该方案的特点是结构紧凑、动作直接、无需额外紧固件，适合频繁拆装的小型旋转对接场合。工程应用中，若传递扭矩较大，可增加内部凸耳宽度或采用双销对称布局；若以定位为主，则可降低弹簧力并提高槽口导向顺滑度。整体设计兼顾手持操作、盲装对位和旋转锁止需求，为笔形工具及类似通讯辅助器械的模块化连接提供了清晰的结构参考。
