低后坐笔形发射机构透明剖面结构

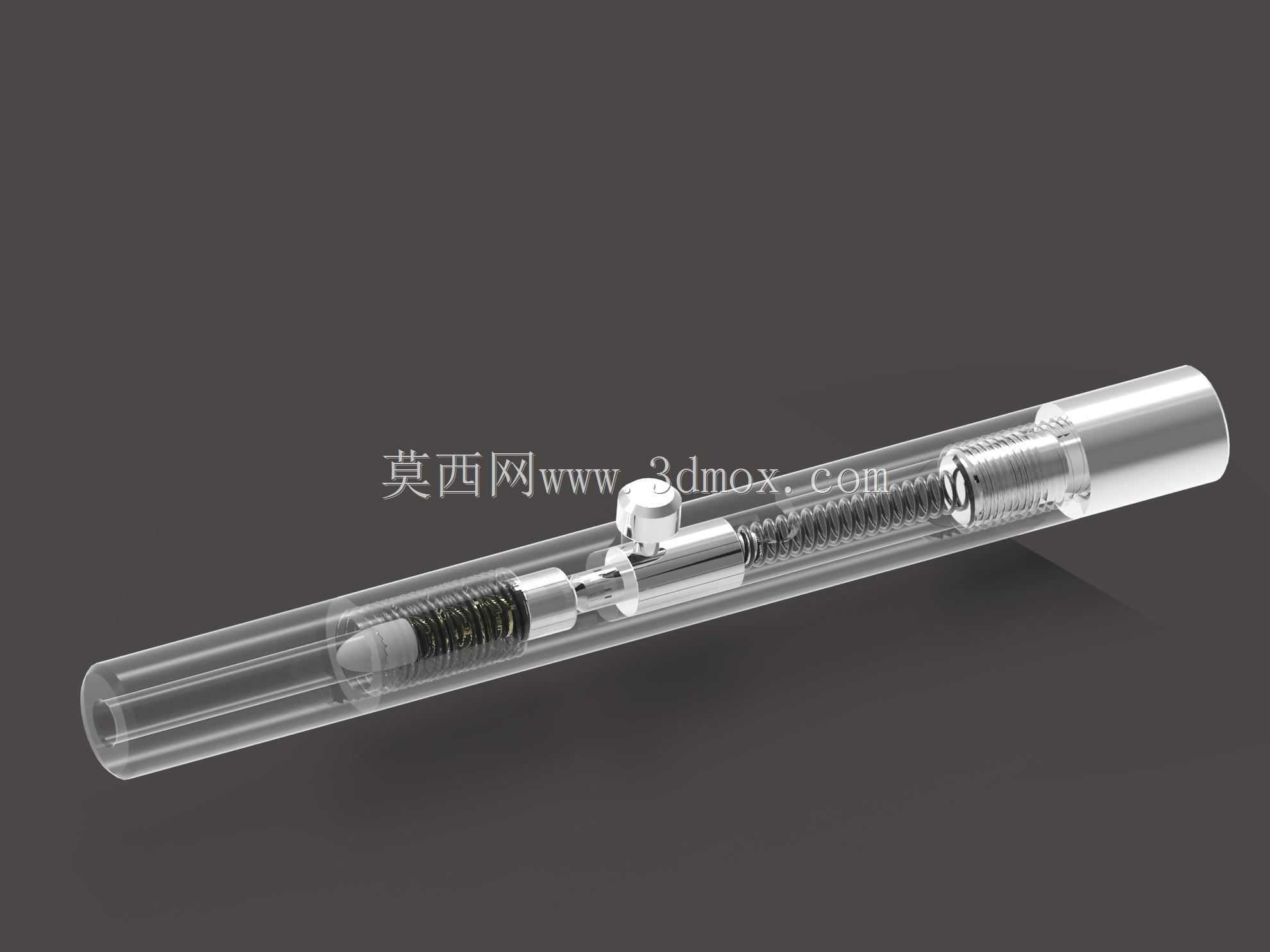

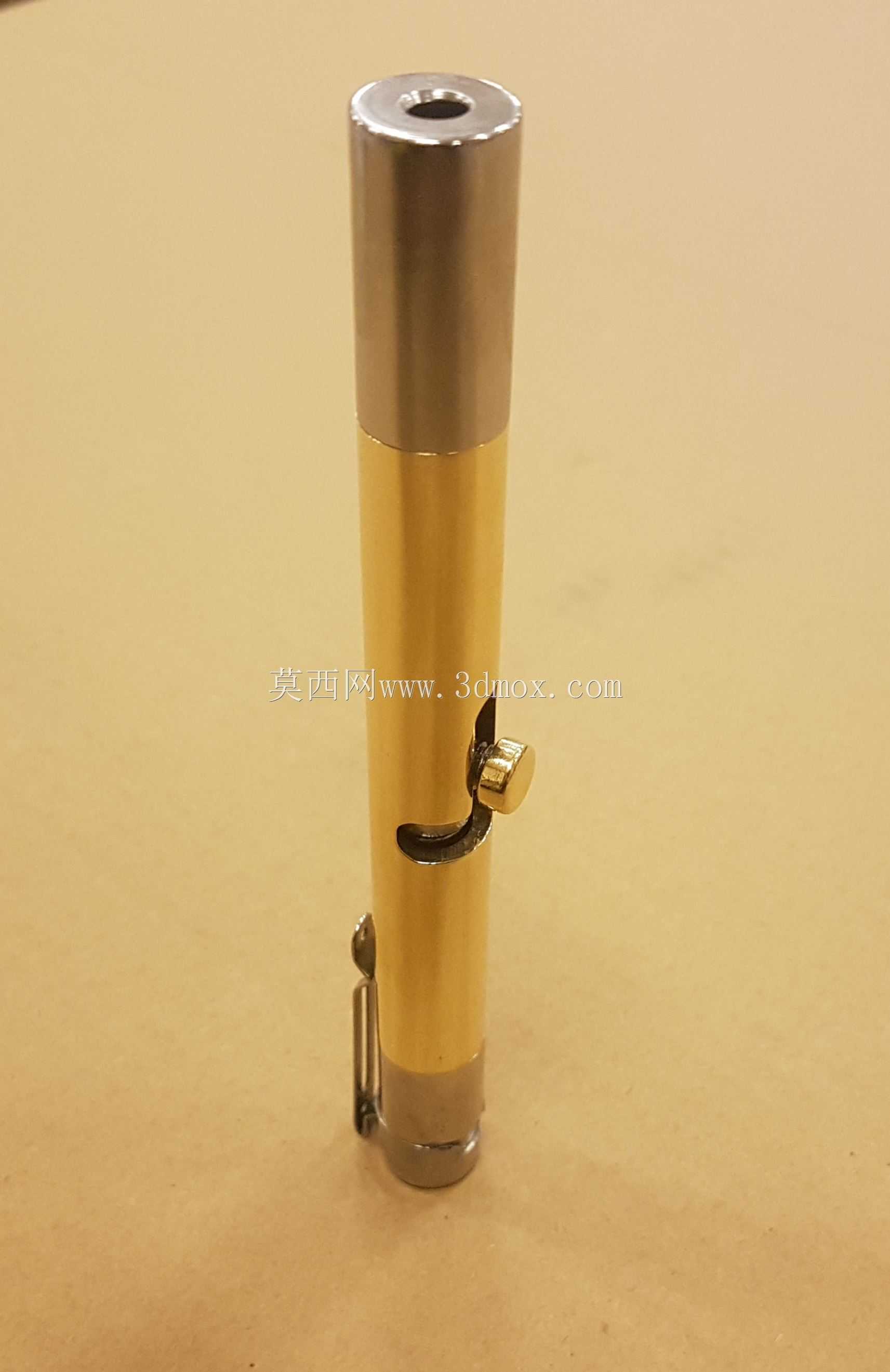

　　该结构以细长笔形外壳为承载主体，将击发、储能、导向和缓冲环节压缩在有限圆柱空间内，适合用于小型手持发射机构的原理验证、结构教学和功能样件分析。整体采用透明外管表达内部装配关系，能够直观看到弹簧、滑块、击针、限位件和端部接口之间的相对位置，便于在方案评审时判断运动路径是否干涉、零件拆装顺序是否合理。

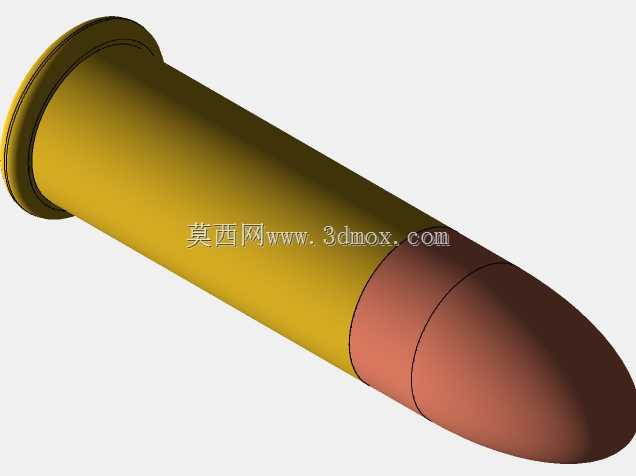

　　从实际用途看，这类机构重点解决细长手持装置在击发瞬间反冲明显、握持稳定性不足的问题。设计中通过在内部设置反向作用和能量吸收环节，使一部分冲击载荷在筒体内被弹簧和滑动质量抵消，而不是全部直接传递到外壳。前端保留细长导向通道，用于保证发射物进入击发位置时的同轴度；中部布置主弹簧和滑动阀芯，承担储能与释放；后端设置调节与限位结构，用于控制行程终点和装配预紧。各段功能沿轴线串联，结构紧凑，径向尺寸受笔形外管约束，适合在狭小握持空间内布置。

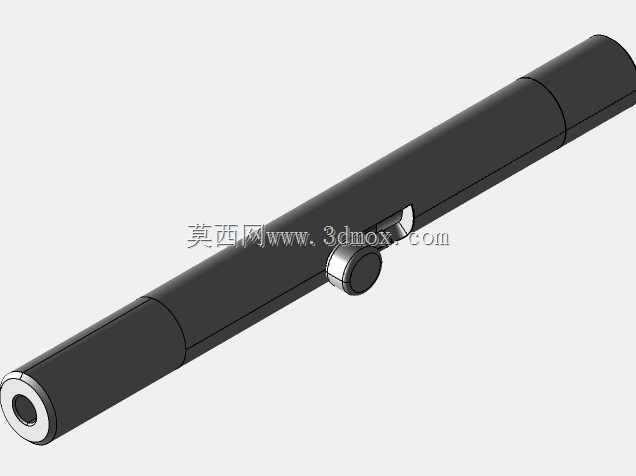

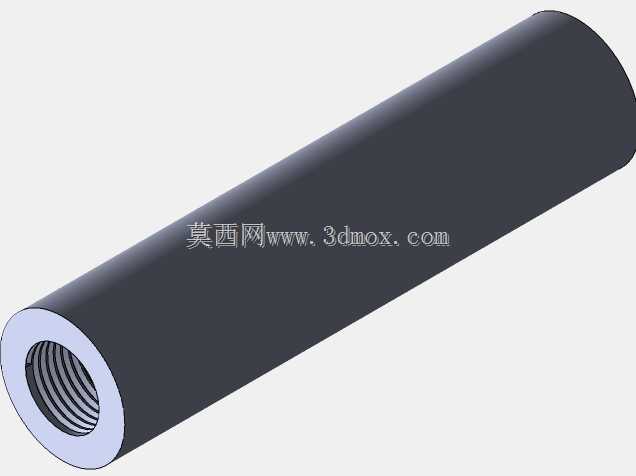

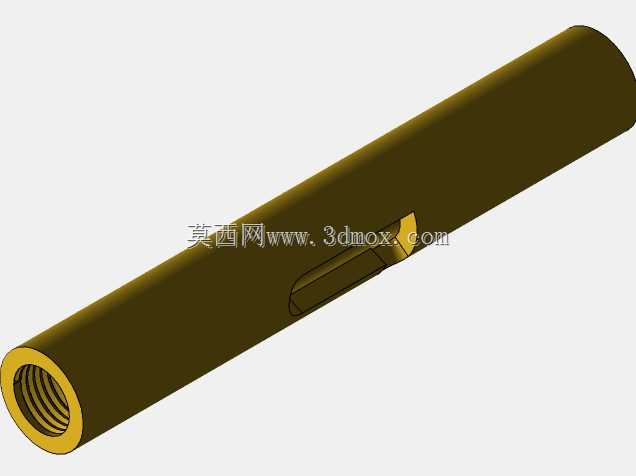

　　外形边界方面，模型主体呈长圆柱状，外径按照普通笔类工具的握持比例控制，外壳壁厚需要兼顾透明可视性和抗冲击要求。内部零件多为回转体，可采用车削、小直径铣削或标准件改制方式加工；透明外管可选用亚克力、聚碳酸酯等材料进行样件验证。装配时应重点控制外管内孔与滑动件之间的间隙，间隙过小会增加摩擦并导致卡滞，间隙过大则会引起击发件偏摆，影响同轴度和重复动作可靠性。

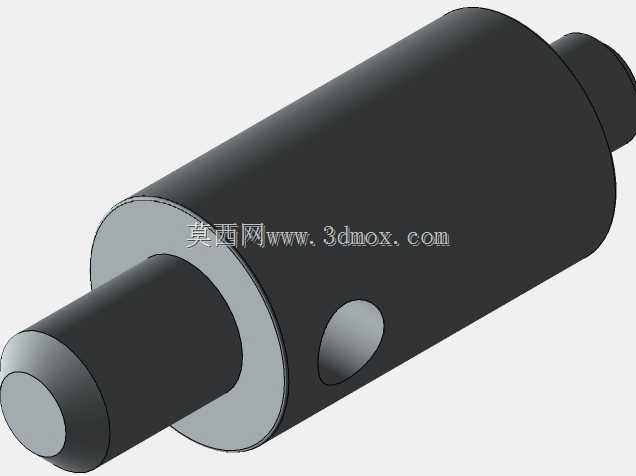

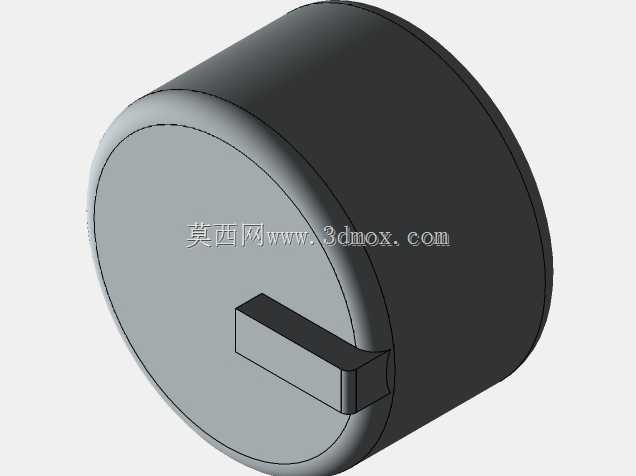

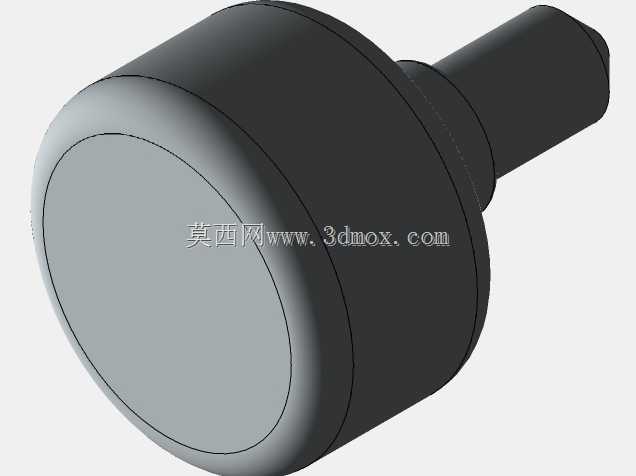

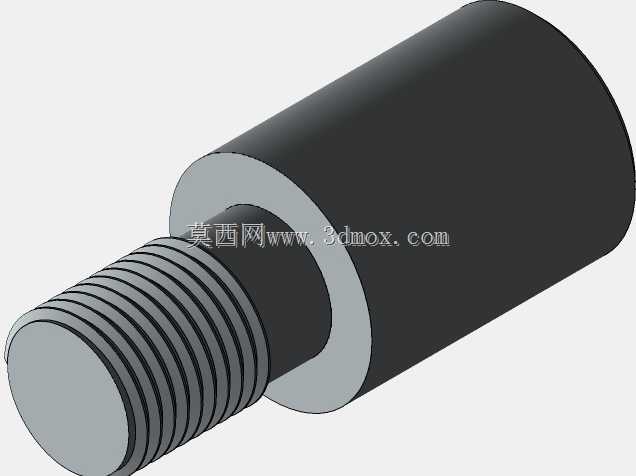

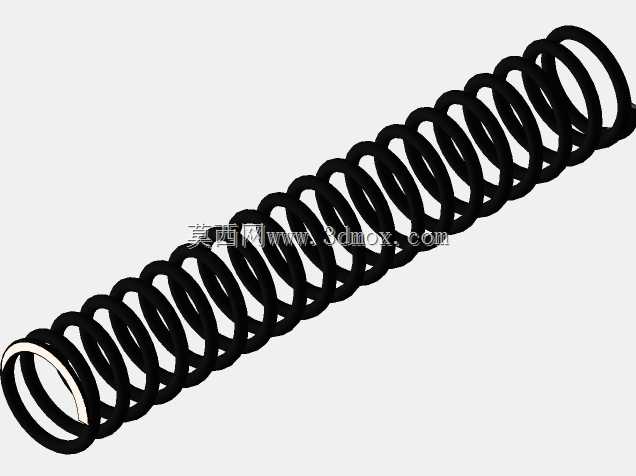

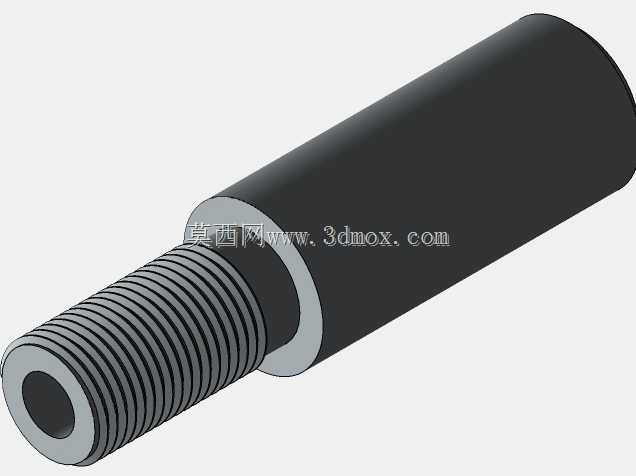

　　设计思路上，弹簧参数并非单纯追求最大推力，而是要在储能、释放速度和反冲抑制之间取得平衡。主弹簧提供击发所需能量，辅助弹簧或反向质量块用于改变冲击传递方向，使外壳受到的后向脉冲被削弱。滑动件端部应设置可靠止位面，防止全行程冲击造成零件塑性变形；关键配合面可采用台阶定位，减少细长轴类零件在装配时的偏心。对于需要反复拆装的验证样件，后端接口宜采用螺纹或压套结构，既方便维护弹簧，也能调整预压缩量。

　　在工程建模时，应先建立轴线骨架，再按前端导向、中部储能、后端调节的顺序布置零件。透明外管不必承担全部冲击载荷，内部金属组件应形成独立受力链；外管主要承担防护、握持和观察功能。运动分析中需检查弹簧压缩极限、滑块到位距离、击针突出量以及相邻零件在动态过程中的最小间隙。若用于教学展示，可保留爆炸视图和剖面视图，使低反冲原理、能量传递路径和装配关系更加清晰。
