笔形便携微型击发机构创意结构

　　这套笔形微型击发机构采用日常书写笔的细长圆柱外形作为整体布局基准，所有功能组件全部收纳在两段同轴金属圆管内部，外露轮廓没有突兀凸起，握持直径与常规签字笔保持一致，可直接放入普通笔袋、衬衣口袋或者工装胸袋中携带，不会因为外形棱角刮蹭衣物或者其他随身工具。

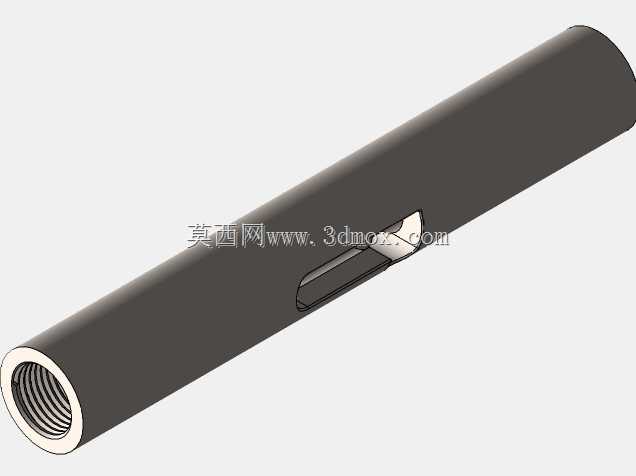

　　从实际装配逻辑来看，外层主管采用薄壁不锈钢圆管加工，两端分别设置内螺纹台阶与限位卡槽：尾端管段预留击发组件的安装开口，前端管段加工有轴向滑槽，用来容纳外露的操作拨块，拨块滑动行程被严格限制在12毫米以内，既保证待击、释放两个工位有明确的卡位反馈，也不会因为拨块行程过长导致内部弹簧过度压缩出现塑性变形。管体内壁没有额外加装衬套，直接依靠圆管自身的内圆柱面作为击针组件的滑动导向，这种设计省去了额外导向零件的装配公差累积，加工时只需要保证管材内径的圆柱度在0.02毫米以内，就能让击针往复运动全程保持同轴，不会出现偏磨卡滞。

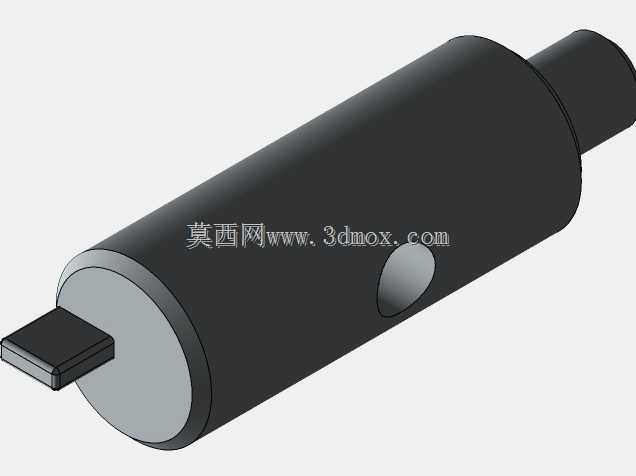

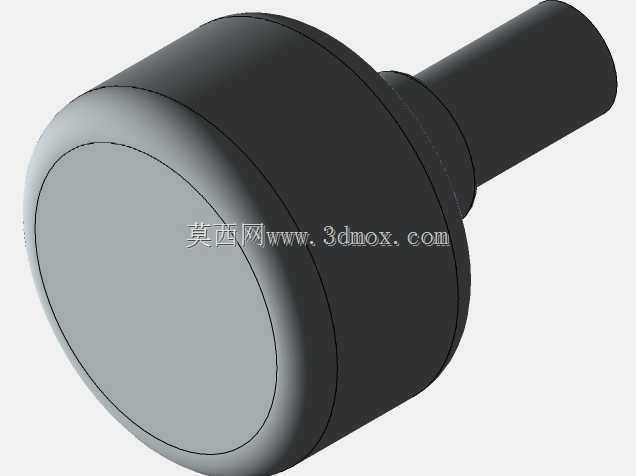

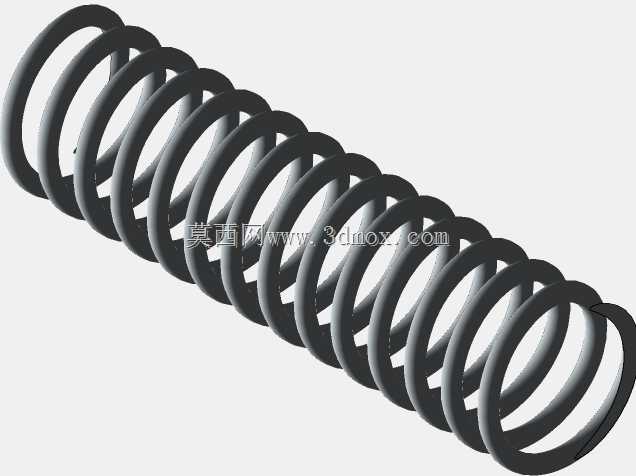

　　内部核心的动力段采用圆柱螺旋压缩弹簧作为储能元件，弹簧两端分别抵靠在击针台肩和管内固定挡圈上，待击状态下弹簧被压缩至极限行程，挡圈采用卡簧槽定位，不需要焊接或者胶粘固定，拆解时用普通卡簧钳就能取出，方便日常清理管内可能进入的灰尘、碎屑。击针本体采用阶梯轴结构，前段细轴穿过前端管的中心孔，后段粗轴与弹簧内径间隙配合，轴肩位置做了R0.5的圆角过渡，避免长期反复冲击出现应力断裂。和常规外露击锤的结构不同，这套机构把待击锁定结构集成在侧面的滑动拨块上：拨块向内延伸出卡扣，当拨块滑动到待击位置时卡扣勾住击针尾部的卡槽，压缩弹簧保持储能状态；向前推动拨块时卡扣脱离卡槽，弹簧快速释放推动击针向前完成击发动作，整个操作过程只需要单根手指拨动即可完成，不需要额外的扳动行程。

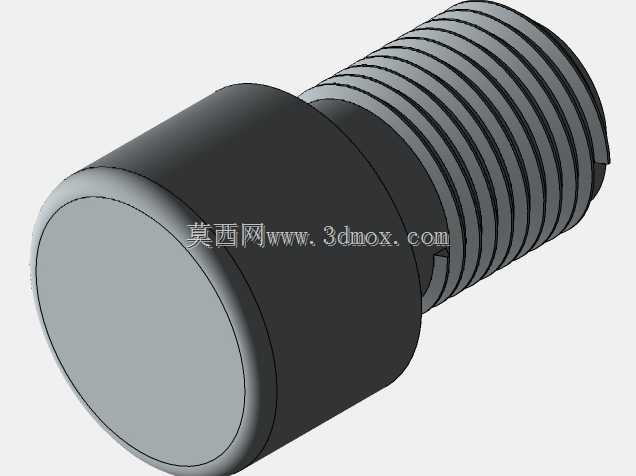

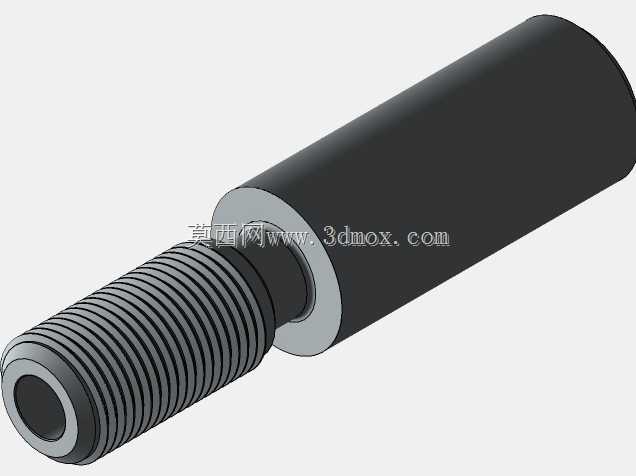

　　考虑到笔形管体的内部空间非常局促，设计时所有零件的径向尺寸都做了极限压缩：弹簧外径比管体内径小0.3毫米，既保证弹簧在管内不会出现径向晃动，也预留了足够的间隙容纳加工误差和轻微的形变；击针与管体导向孔的配合间隙控制在0.05毫米左右，间隙过小会在有轻微污渍的时候出现卡滞，间隙过大则会导致击针前进时出现偏斜，击发点位置偏移。两段主管的对接位置采用止口配合，对接后外圆面齐平，没有台阶错位，对接处的缝隙控制在0.1毫米以内，既可以阻挡细小杂物进入内部机构，也能保证整体外观的完整性。

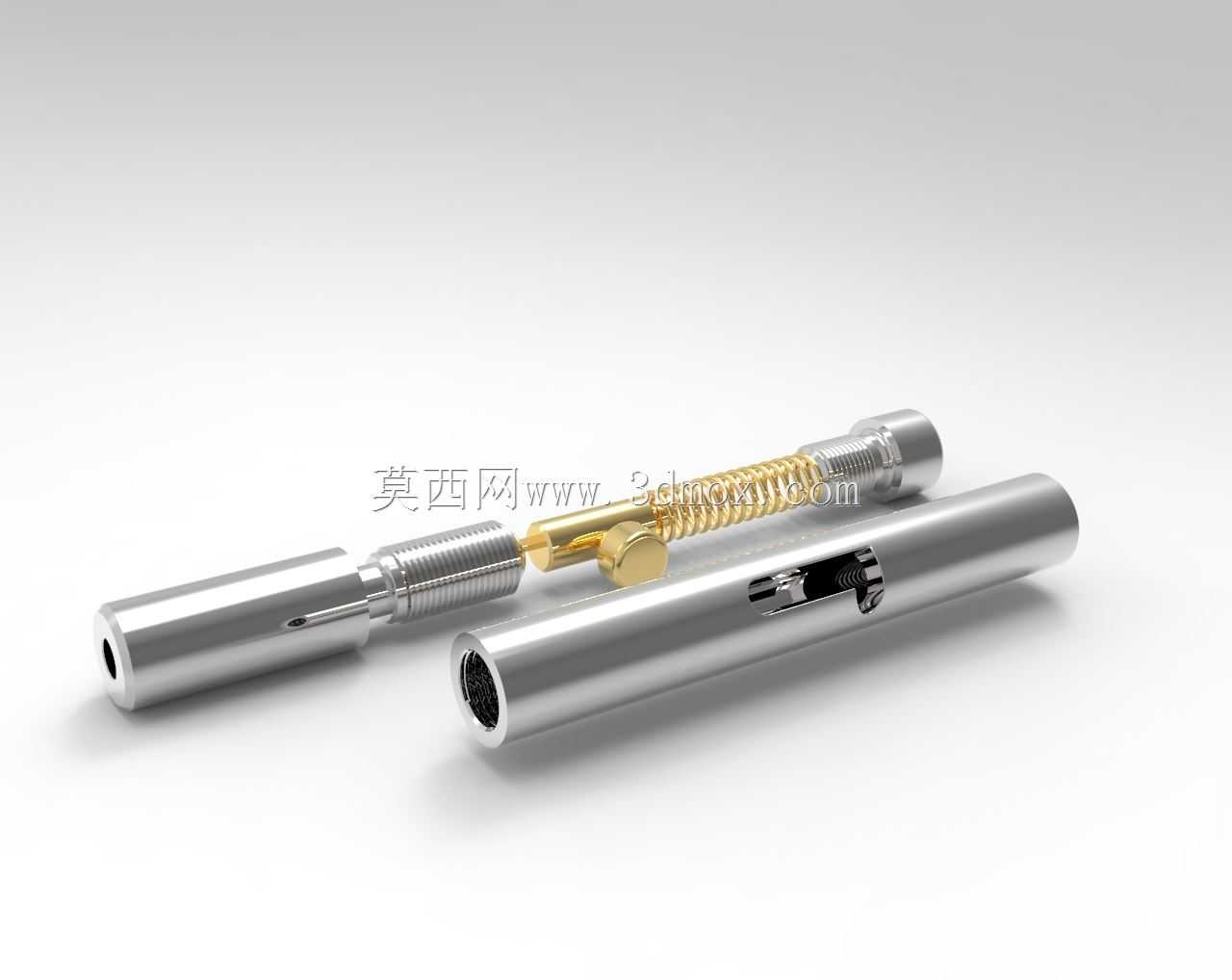

　　在实际使用场景中，这类微型笔形机构常用来作为手工创意装置的功能验证原型，也可以作为小型击发动作演示教具，用来直观展示弹簧储能、卡扣锁定、瞬时释放的完整机械原理。因为整体外形和普通书写笔几乎一致，在做结构展示的时候不需要额外的外壳包装，拆开两段管体就能直接看到所有内部零件的装配关系，对于机械原理教学、小型创意机构开发来说，能很直观地呈现紧凑空间下的零件布局思路。建模过程中所有配合面都按照实际装配公差设定，滑动副没有出现过约束或者冗余约束，弹簧部分按照实际工作行程做了压缩状态的形变表达，既能展示装配完成后的整体外观，也可以通过爆炸视图查看每个零件的装配顺序和配合关系。

　　从安装边界来看，整根机构的总长控制在普通签字笔的长度范围内，最大外径不超过12毫米，不需要额外的安装固定座，手持即可完成全部操作；如果需要将其集成到其他小型创意装置中，只需要在管体外圆加工对应的夹持平面或者安装卡槽，就可以固定在工装支架上，不需要对内部核心结构做任何改动。零件全部采用常规棒料和标准弹簧、卡簧加工，没有特殊异形件，普通车削和铣削设备就能完成全部零件的制作，手工装配时不需要专用工装，按照弹簧、击针、挡圈、拨块、对接管的顺序依次装入即可，装配完成后手动滑动拨块就能反复测试动作可靠性，反复动作过程中弹簧不会出现脱出，拨块也不会从滑槽中滑落。
