小型挖掘机配套滚轮式均压梁结构

　　这款滚轮式均压梁是适配1.8至2.5吨级小型挖掘机的前端作业属具，核心作用是替代传统人工压实工序，在狭小场地的土方回填、管沟整平、路基表层压实作业中发挥作用，尤其适合市政管网施工、小区绿化改造、农田水利修整这类大型压实设备无法进入的作业场景，能有效降低小范围压实作业的人工投入，提升作业面的平整度与压实均匀度。

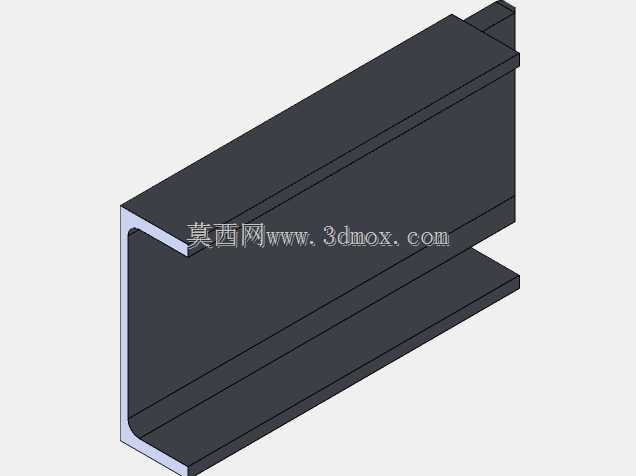

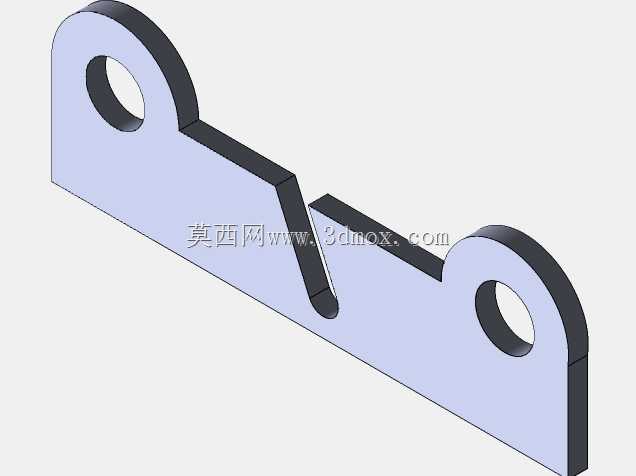

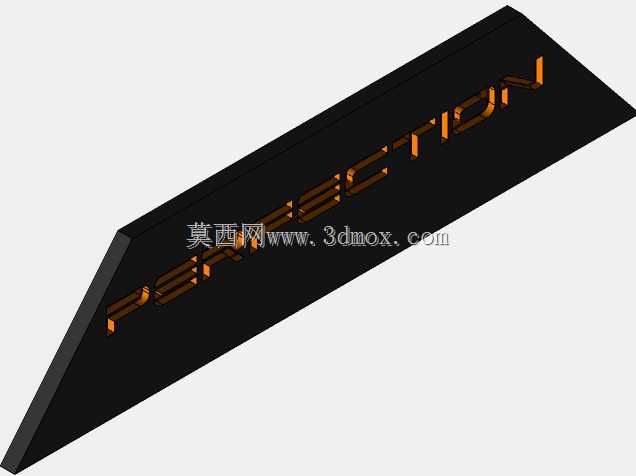

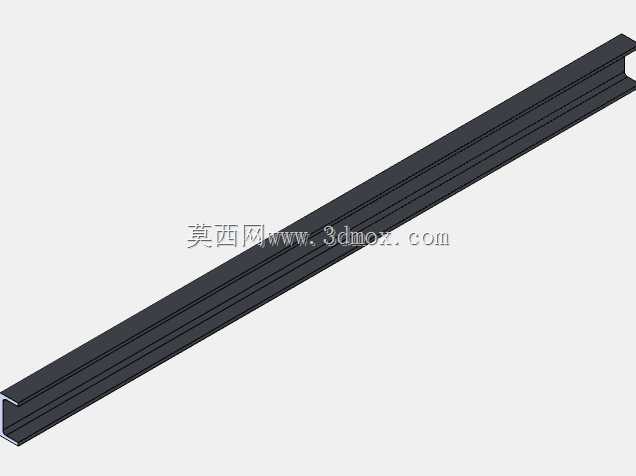

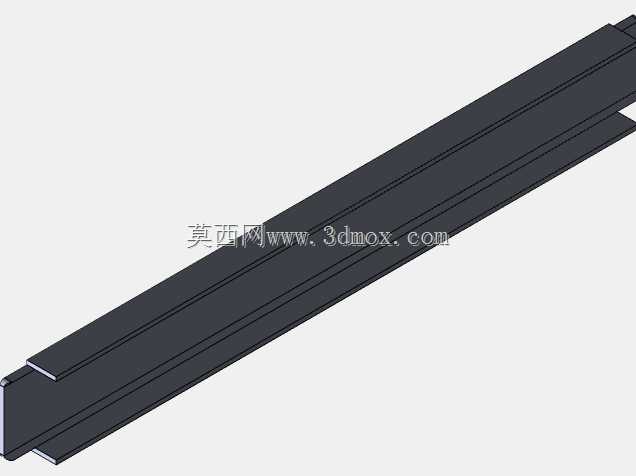

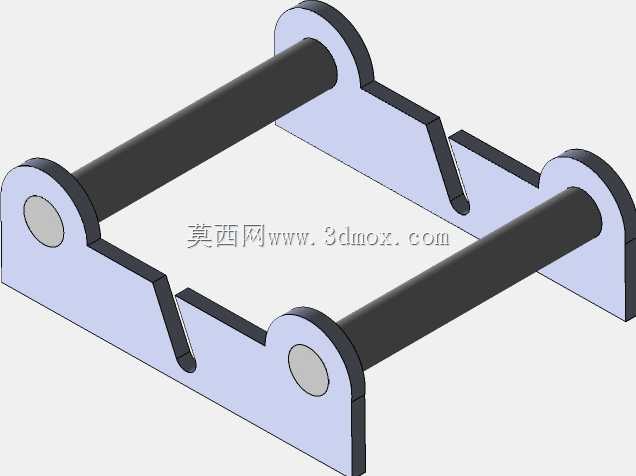

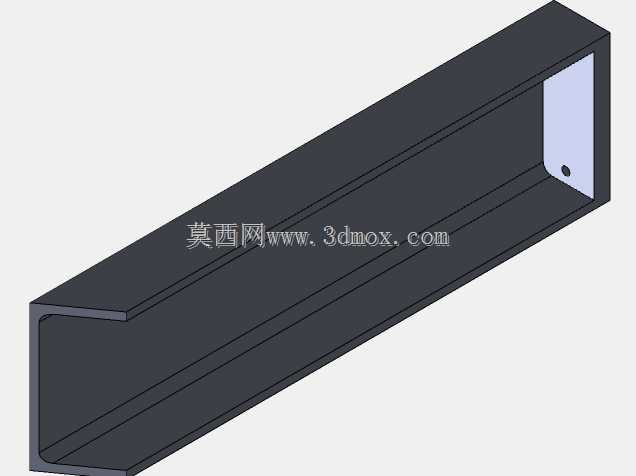

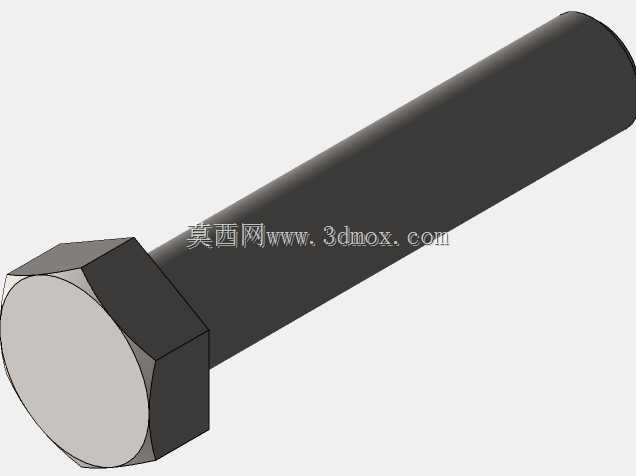

　　从结构设计逻辑来看，整套属具采用挂装式适配方案，主体承载框架为槽型焊接结构，两侧立板预留了与挖掘机斗杆前端销轴连接的同轴安装孔位，配套的MH30横梁直接作为挂装受力构件，无需对挖掘机原有斗杆结构做额外改装，挂装时仅需对齐销轴孔位穿入固定销、接入对应液压管路即可完成装配，安装边界完全匹配1.8-2.5吨级小挖的斗杆前端连接尺寸，不会出现干涉斗杆收放、动臂抬升的问题。

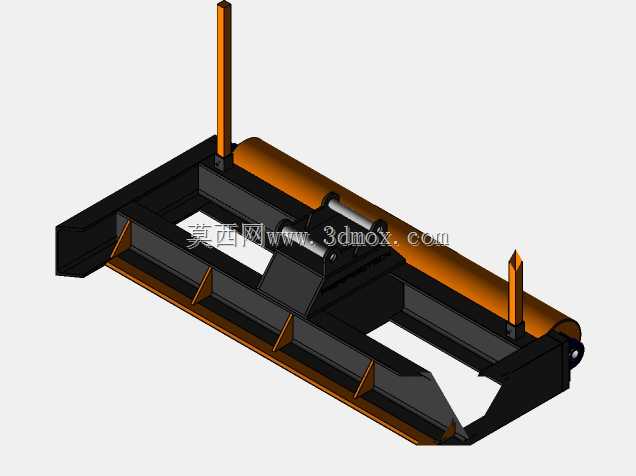

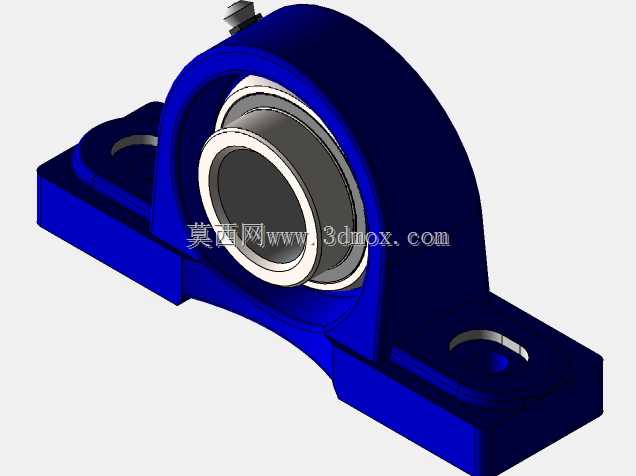

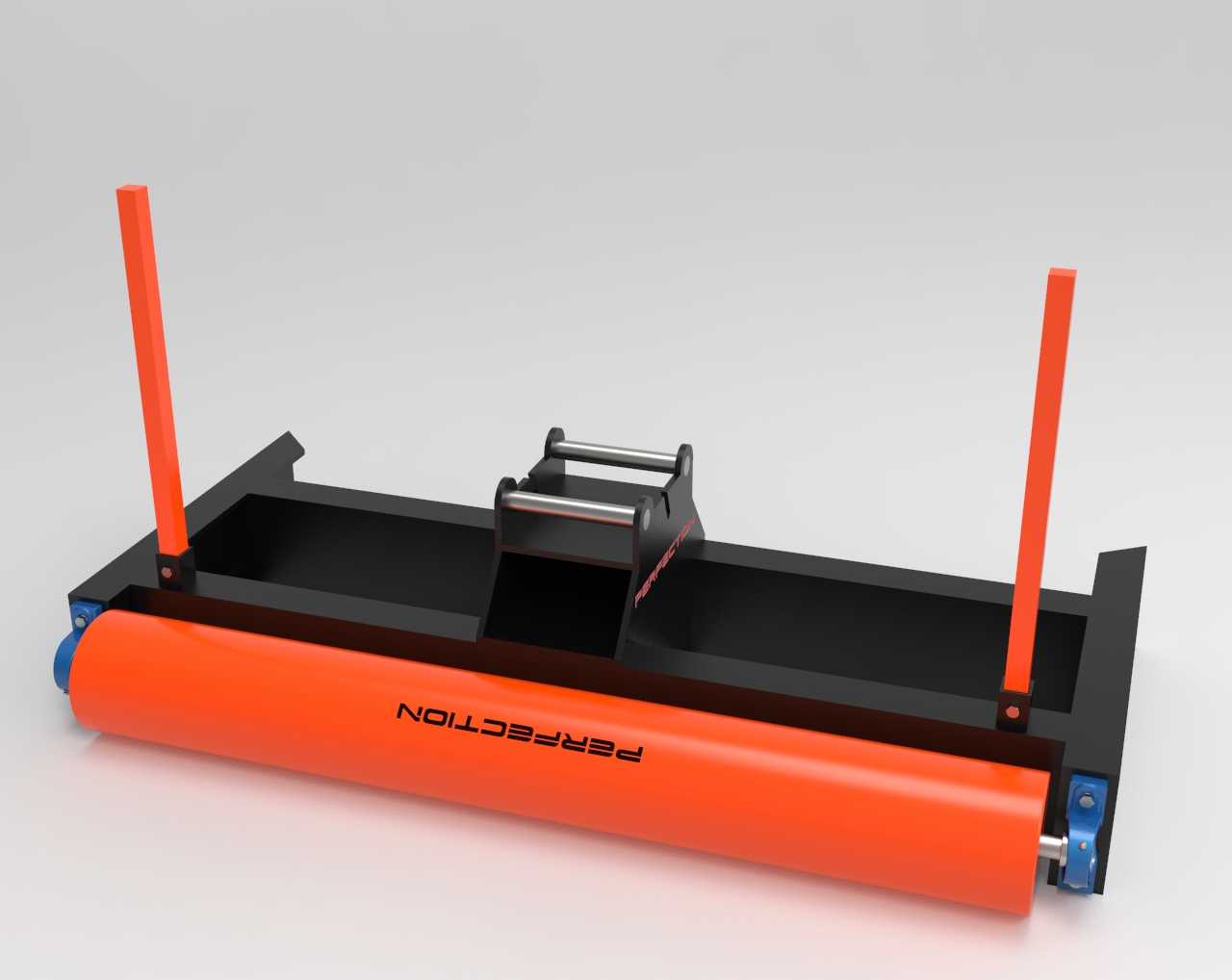

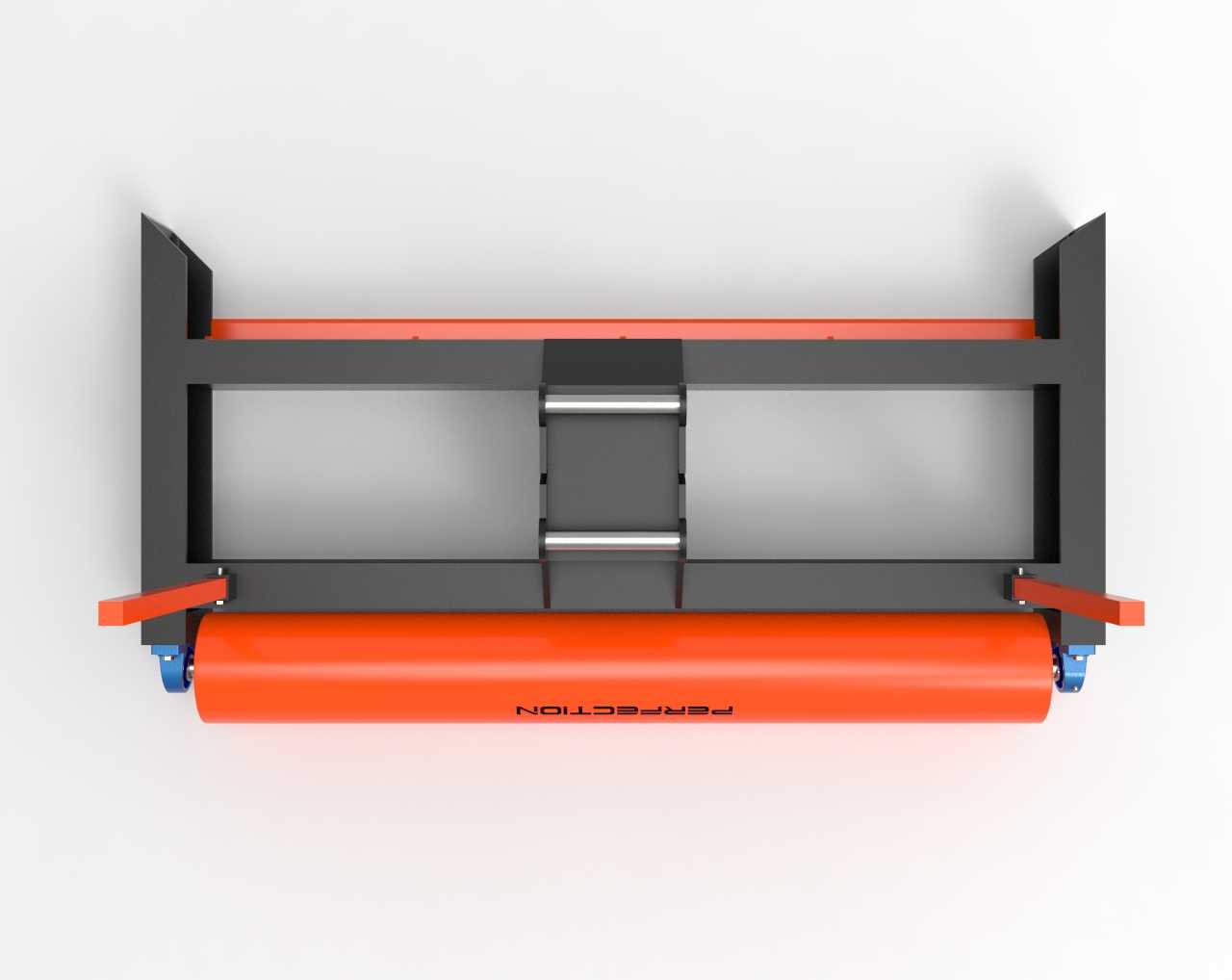

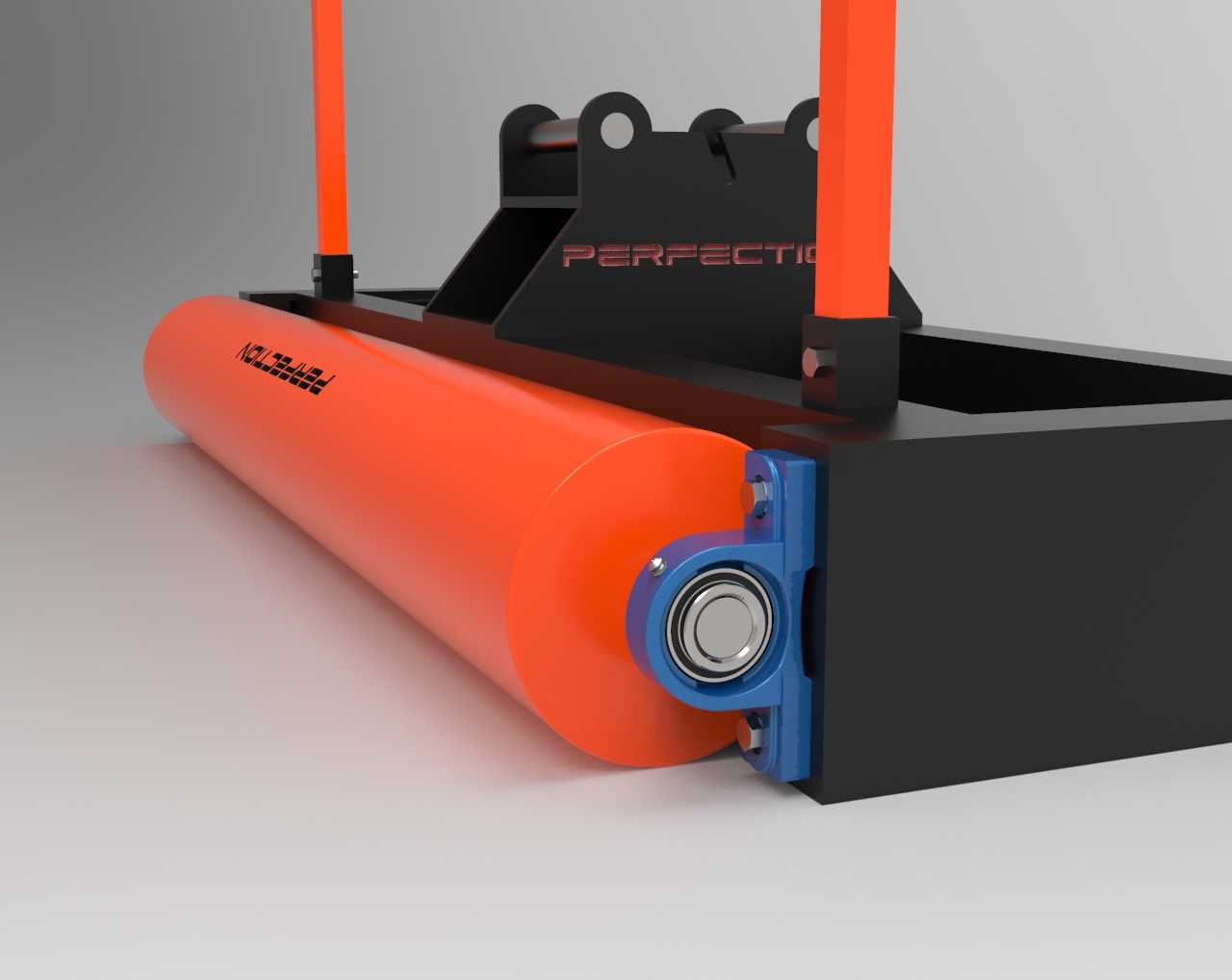

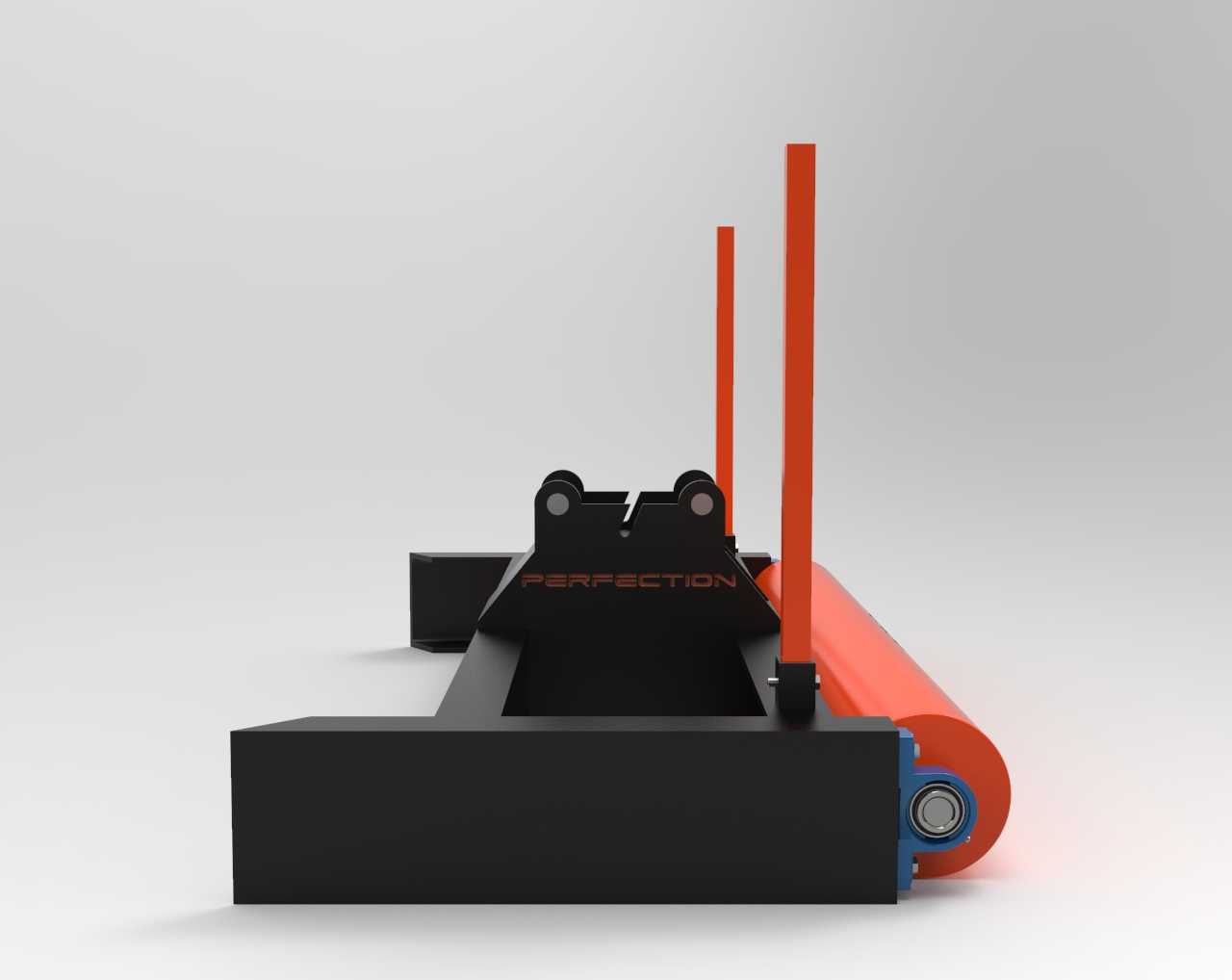

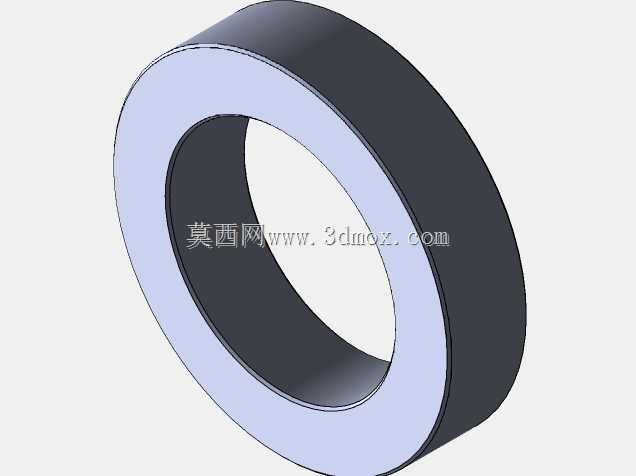

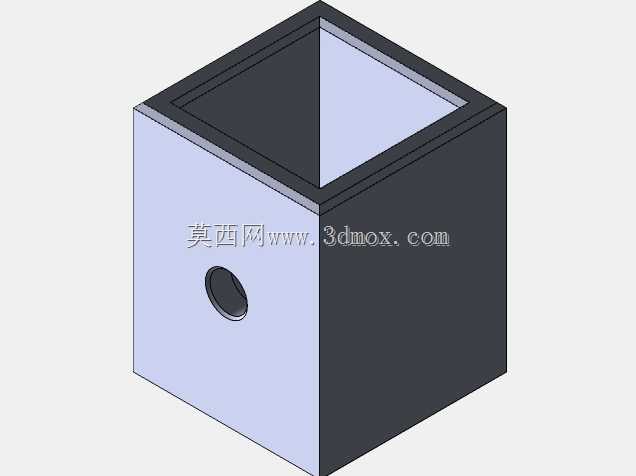

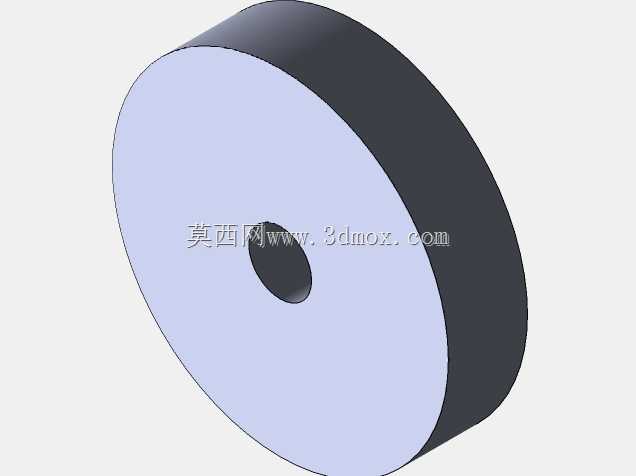

　　核心作业部件为横向布置的通长钢制滚轮，滚轮表面做了淬火硬化处理，耐磨性能满足常规土方、砂石表层的反复碾压需求，滚轮两端通过带密封结构的轴承座与主体框架连接，作业过程中滚轮随挖掘机的行走动作被动转动，不会出现卡滞、拖刮作业面的情况。主体框架两侧向上延伸设置了两根醒目的橙色导向标杆，作业时操作人员在驾驶室内即可通过标杆位置判断滚轮的压实边界，避免出现漏压、过压的问题，尤其在贴近路缘石、建筑外墙、管线标识桩的边缘作业时，能有效控制作业范围，减少对周边构筑物的磕碰损伤。

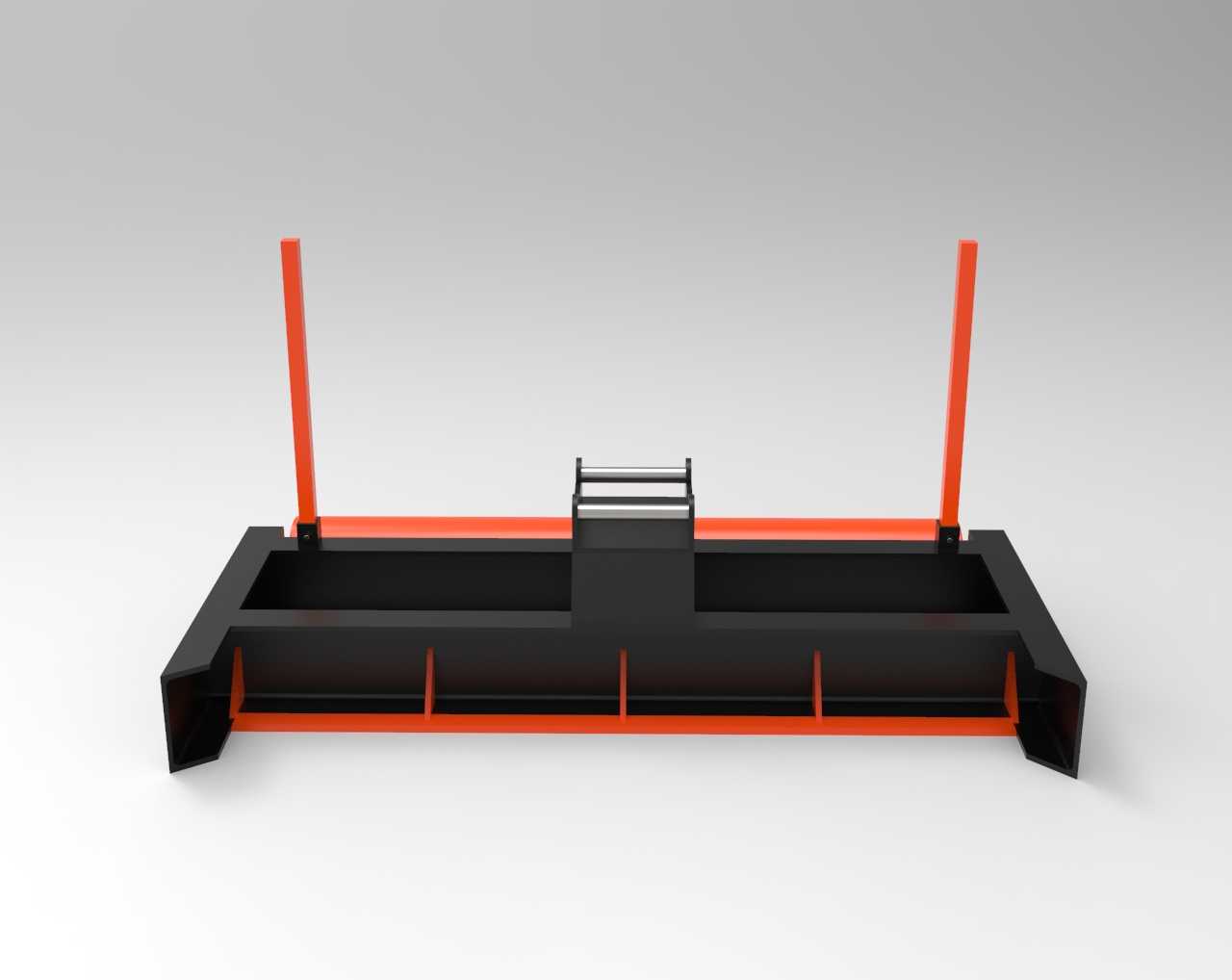

　　结构受力设计上，槽型主体框架的受力路径经过优化，挖掘机下压力通过两侧立板均匀传递到滚轮两端的轴承座，避免滚轮出现局部受力过大导致的弯曲变形，框架中部设置的加强筋板对应挂装横梁的受力点，能分散作业过程中的冲击载荷，即使在压实含有少量碎石的回填土层时，也不会出现框架开焊、横梁变形的问题。滚轮的直径与长度经过匹配计算，在1.8-2.5吨小挖的下压力输出范围内，既能保证单次碾压的压实宽度，提升作业效率，又不会因为滚轮尺寸过大导致接地比压不足，影响压实效果。

　　实际作业过程中，这款均压梁除了完成常规的整平压实工序外，还可以配合挖掘机的斗杆动作完成小幅的坡面修整，在斜坡作业时通过调整斗杆角度让滚轮完全贴合坡面，即可完成斜坡表层的压实整平，无需额外配置坡面压实设备。滚轮端部的密封结构能阻挡作业过程中的泥沙、尘土进入轴承内部，延长轴承的维护周期，日常维护仅需定期检查销轴固定情况、补充轴承润滑脂即可，无需复杂的拆解保养。

　　从三维建模的细节来看，整套模型完整还原了焊接框架的焊缝位置、轴承座的连接结构、挂装横梁的销轴孔公差、导向标杆的安装固定方式，所有装配关系都和实际生产加工的构件一致，结构设计人员可以直接参考该模型的受力布局调整适配不同吨位挖掘机的均压梁结构，也可以基于该模型优化滚轮的密封结构、挂装快换结构，进一步拓展属具的适配范围，提升作业通用性。
