多辐条轻量化乘用汽车合金轮毂结构

　　该合金车轮属于乘用车辆行走系统的核心承载部件，主要承担轮胎安装定位、整车垂向载荷传递、转向力矩输出以及制动过程冲击载荷缓冲的功能，在整车架构中同时对接转向节、制动盘、轮胎三大周边部件，是兼顾结构强度、动平衡精度与外观气动特性的关键零件。

　　从实际装车场景来看，这类多辐条合金轮毂广泛适配家用轿车、城市SUV以及乘用改装车型，在铺装城市道路、高速巡航工况下使用占比最高。车轮在整车运行中需要反复承受路面不平度带来的交变冲击：过减速带时垂向瞬时冲击载荷会通过轮辋直接传导至轮辐与中心安装座，高速过弯时侧向附着力会对轮辐形成持续弯曲力矩，紧急制动时制动盘的摩擦反扭矩则通过中心孔周边的螺栓连接位全部传递给轮毂本体，因此结构设计阶段首先要保证各载荷路径的连续传力，避免出现截面突变带来的应力集中。

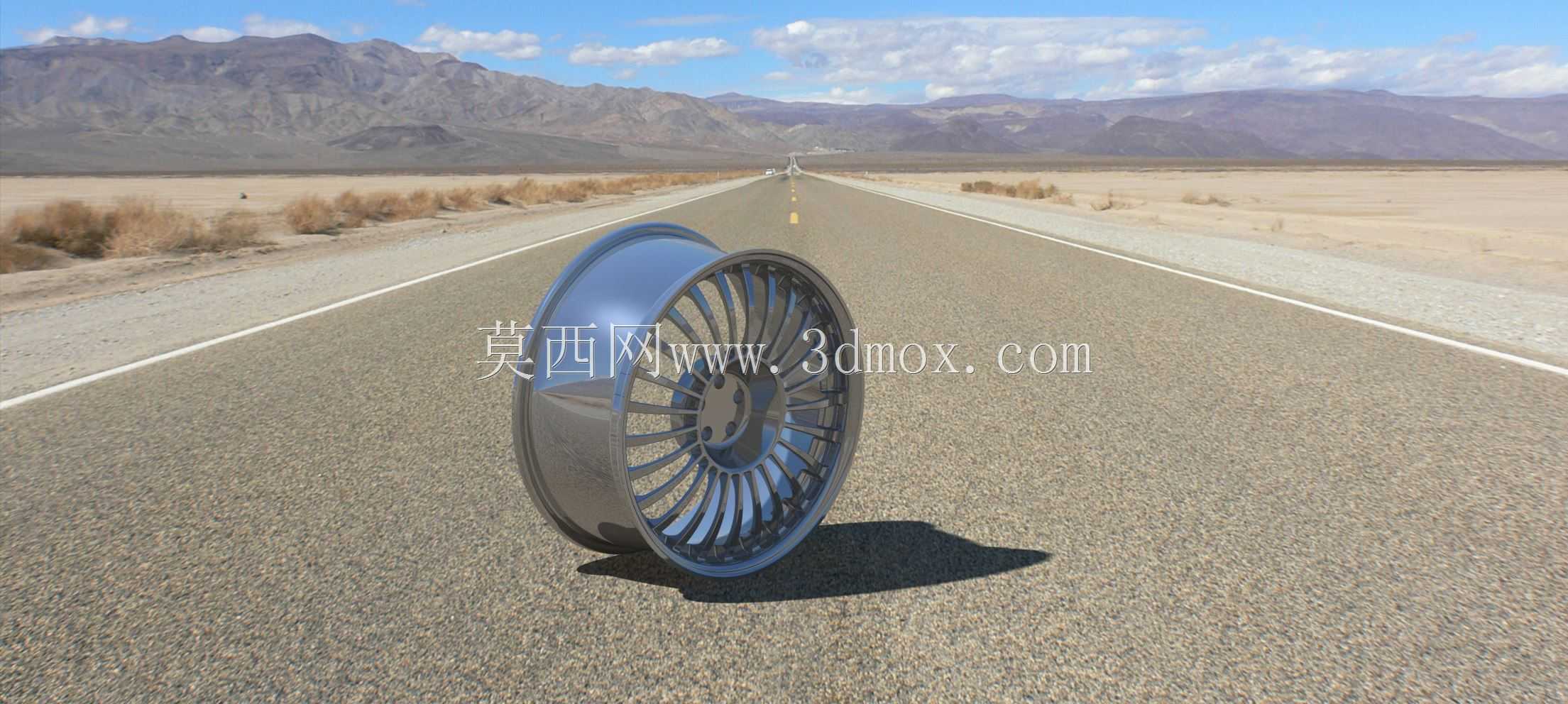

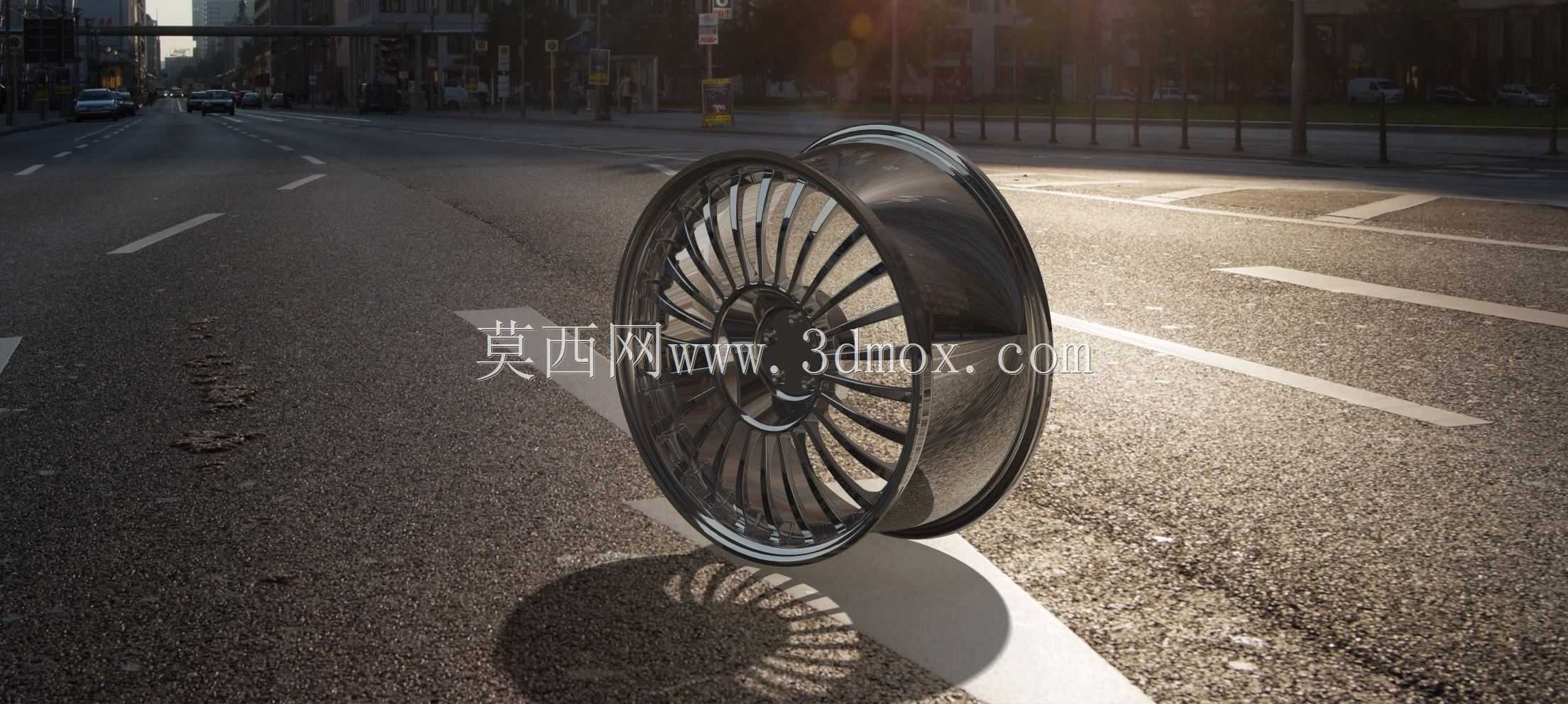

　　这款轮毂采用密集多辐条的布局思路，细长辐条从中心安装法兰位置呈放射状均匀延伸至轮辋内侧边缘，单根辐条采用变截面设计：靠近中心座的位置辐条厚度更大、截面宽度更宽，用来承接螺栓预紧力与驱动扭矩，往轮辋方向辐条逐步收窄变薄，在保证径向支撑刚度的前提下尽可能削减非必要材料，实现旋转件的轻量化。轮毂旋转属于簧下质量，簧下重量每降低一部分，整车悬挂的响应速度都会明显提升，轮胎贴地性能更好，同时转动惯量的减小也能让加速、制动的动态响应更灵敏，这也是乘用车型广泛采用合金轮毂替代传统钢制轮毂的核心原因。

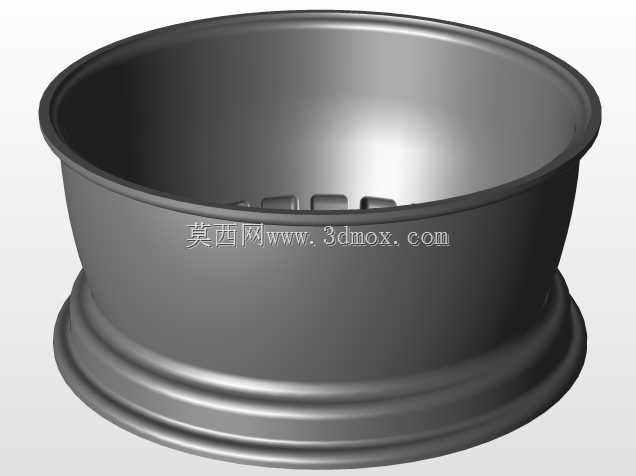

　　轮辋部分采用标准深槽轮辋结构，轮缘两侧带有凸起的胎圈限位台阶，装配轮胎时胎圈可以完全卡入轮辋的密封槽内，充气后胎圈与轮辋贴合面形成可靠密封，无内胎配置下也能保证长期胎压稳定。轮辋的槽底深度满足轮胎拆装的操作空间要求，维修时可以将轮胎胎圈压入深槽内，顺利完成胎唇与轮缘的脱离和装配。轮辋内侧预留有气门嘴安装孔，位置避开辐条遮挡，方便胎压检测模块的安装与后期充气维护。

　　中心安装区域的设计完全围绕整车装配边界展开：中心定位孔与转向节轴头采用间隙配合，装车时轴头穿过中心孔实现轮毂的径向初定位，保证轮毂旋转中心与半轴轴线完全重合；中心孔周围均匀分布多颗螺栓安装孔，孔位分布圆直径、螺栓孔径都与对应车型的轮毂轴承法兰匹配，螺栓拧紧后依靠端面摩擦力传递驱动和制动扭矩，孔位周边局部做加厚处理，避免螺栓预紧力作用下出现局部压溃变形。

　　外形尺寸方面，轮辋直径、宽度参数适配对应规格的子午线乘用车轮胎，轮辐外侧的安装面到轮辋内侧的偏移量即ET值经过匹配设计，保证装车后轮胎中心面与整车悬挂设计的轮距位置一致，不会出现轮胎与翼子板、悬挂摆臂、制动卡钳发生运动干涉的情况。设计校核阶段需要重点确认卡钳间隙：轮毂内侧轮辐背面与制动卡钳外轮廓之间要保留足够安全间隙，车辆满载悬挂压缩、转向打满的极限工况下，两者不能发生擦碰；同时轮辐之间的镂空空隙要满足制动散热需求，车辆连续制动产生的热量可以通过辐条间隙快速流通散出，避免制动系统热衰减。

　　密集辐条的布局除了结构承载之外，也兼顾了行驶过程中的气动导流作用，旋转时辐条可以引导气流快速穿过轮毂内腔，带走制动盘堆积的热量；同时均匀对称的辐条分布让整个轮毂的质量分布高度均衡，后续动平衡工序只需要添加少量平衡块就能满足高速旋转的振动控制要求，避免高速行驶出现方向盘抖动的问题。轮毂外边缘的轮缘做了加厚强化，应对路边停车时偶尔的路肩刮蹭，防止轮缘变形导致轮胎密封失效。整体结构在建模过程中所有回转特征、辐条阵列特征都保持参数化关联，修改辐条数量、轮辋宽度、孔位参数时可以快速衍生适配不同车型的变体版本，满足不同整车平台的选型适配需求。
