140mm风扇位立式水泵组合安装固定支架

　　在分体式水冷回路的整机装配环节，泵体与冷排风扇的布局往往受机箱内部预留空间限制，很多常规机箱仅在冷排位预留标准140mm风扇安装孔组，而泵体自身的安装孔位、固定脚尺寸与风扇孔位并不匹配，若直接采用扎带捆绑或者双面胶粘贴的方式固定泵体，设备长期运行时泵转子高速转动产生的持续微振动会逐步松脱固定结构，轻则产生管路共振异响，重则拉扯水冷管路导致接头偏移漏液。这款适配140mm风扇位的垂直向泵组安装支架，正是为了解决泵体与标准风扇安装位之间的安装适配问题而设计的转接构件。

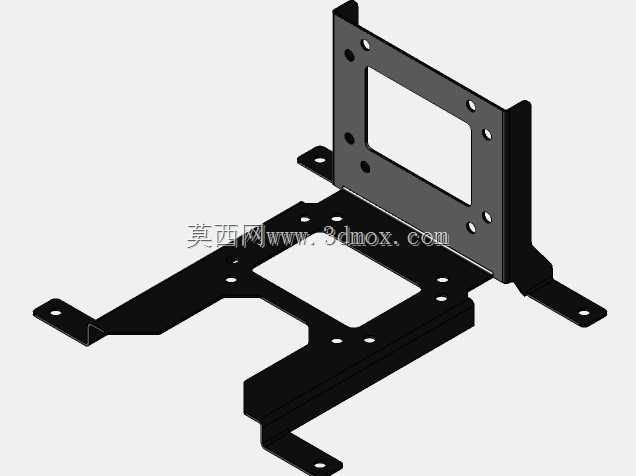

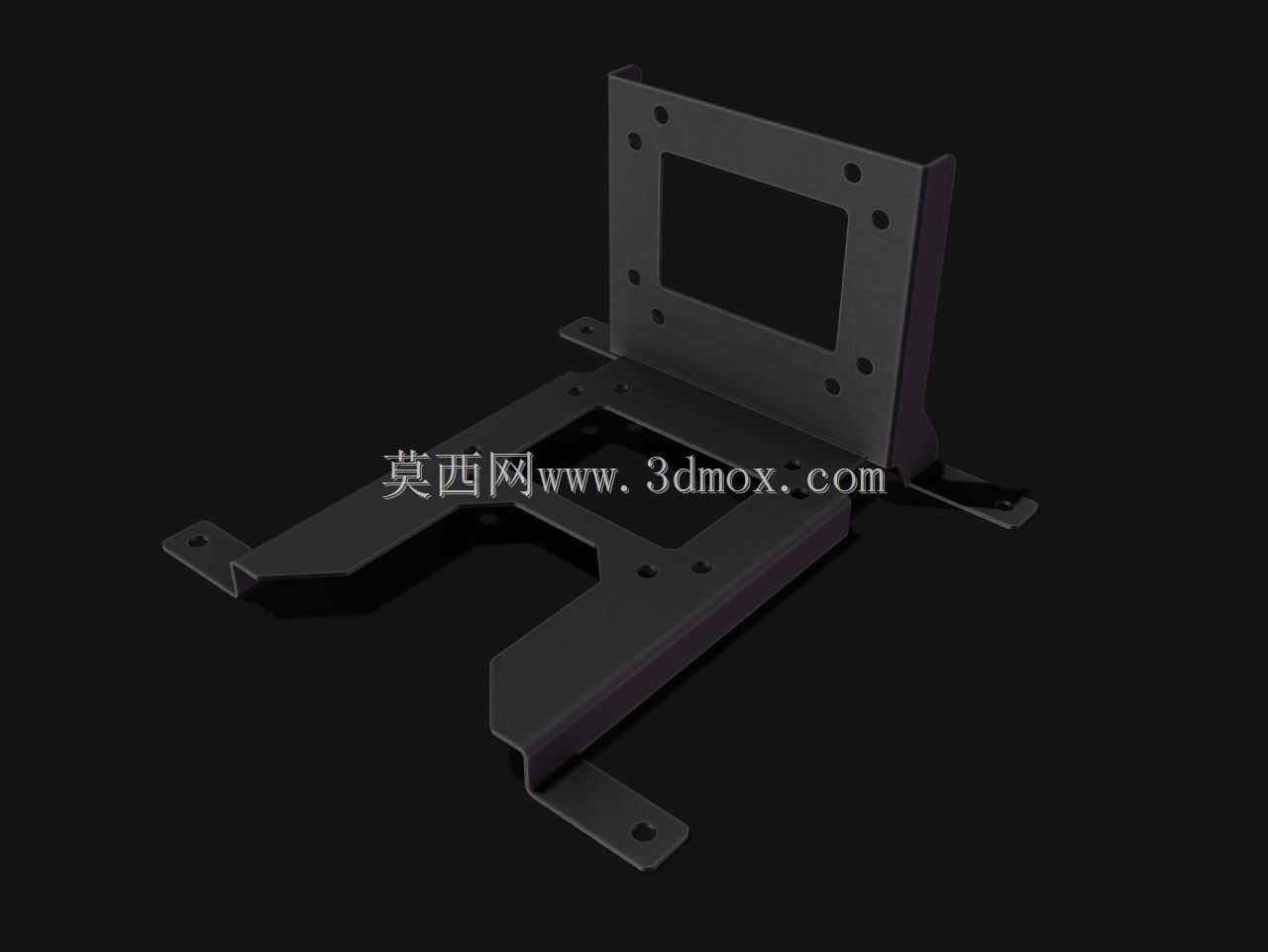

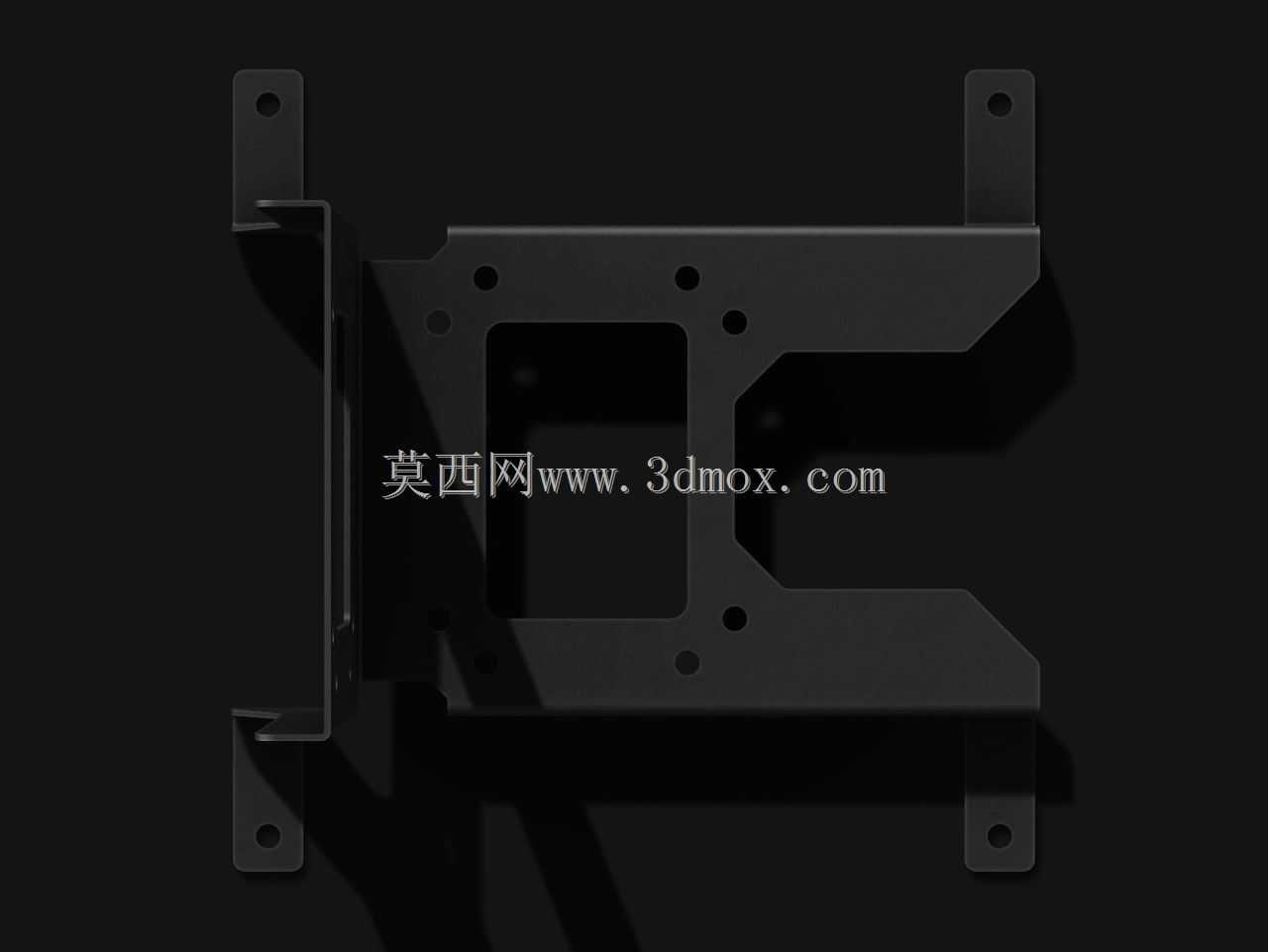

　　从结构形态来看，支架整体采用薄钣金折弯成型工艺，底部为贴合机箱风扇安装平面的水平延展翼板，翼板两端开设对应140mm风扇标准孔距的沉头安装孔，安装时可直接借用机箱原有风扇位的固定螺丝孔位，不需要在机箱钣金面上额外钻孔攻丝，也不需要改动机箱原有结构，安装边界完全贴合常规140mm风扇的外轮廓尺寸，不会超出冷排安装区域的空间范围，不会和相邻的冷排鳍片、机箱走线槽产生运动干涉。支架上部为垂直向上折弯的立式安装立板，立板板面预留多组阵列排布的固定通孔，孔位布局覆盖多款主流泵体与泵箱组合单元的底部固定孔距，不需要额外加工转接垫块就可以直接将泵体锁附在立板上，实现泵体轴线沿垂直方向布置的安装姿态。

　　垂直安装的布局设计有明确的工程考量：水冷回路中的泵体如果长期水平卧式布置，泵腔内部的残留气泡容易堆积在叶轮转轴的密封区域，长期运行时气泡无法随水流带出泵腔，会加剧转轴密封件的干磨损耗，同时气泡经过叶轮时会产生明显的气蚀噪音。将泵体调整为垂直姿态后，泵腔的进出水口沿竖直方向排布，回路注水排气时气泡可以顺着水流方向自然向上溢出，大幅降低泵腔积气的概率，同时泵转子的自重沿转轴轴向传递，转轴径向承受的偏载力更小，轴承的受力状态更均匀，长期运行的磨损量更低。

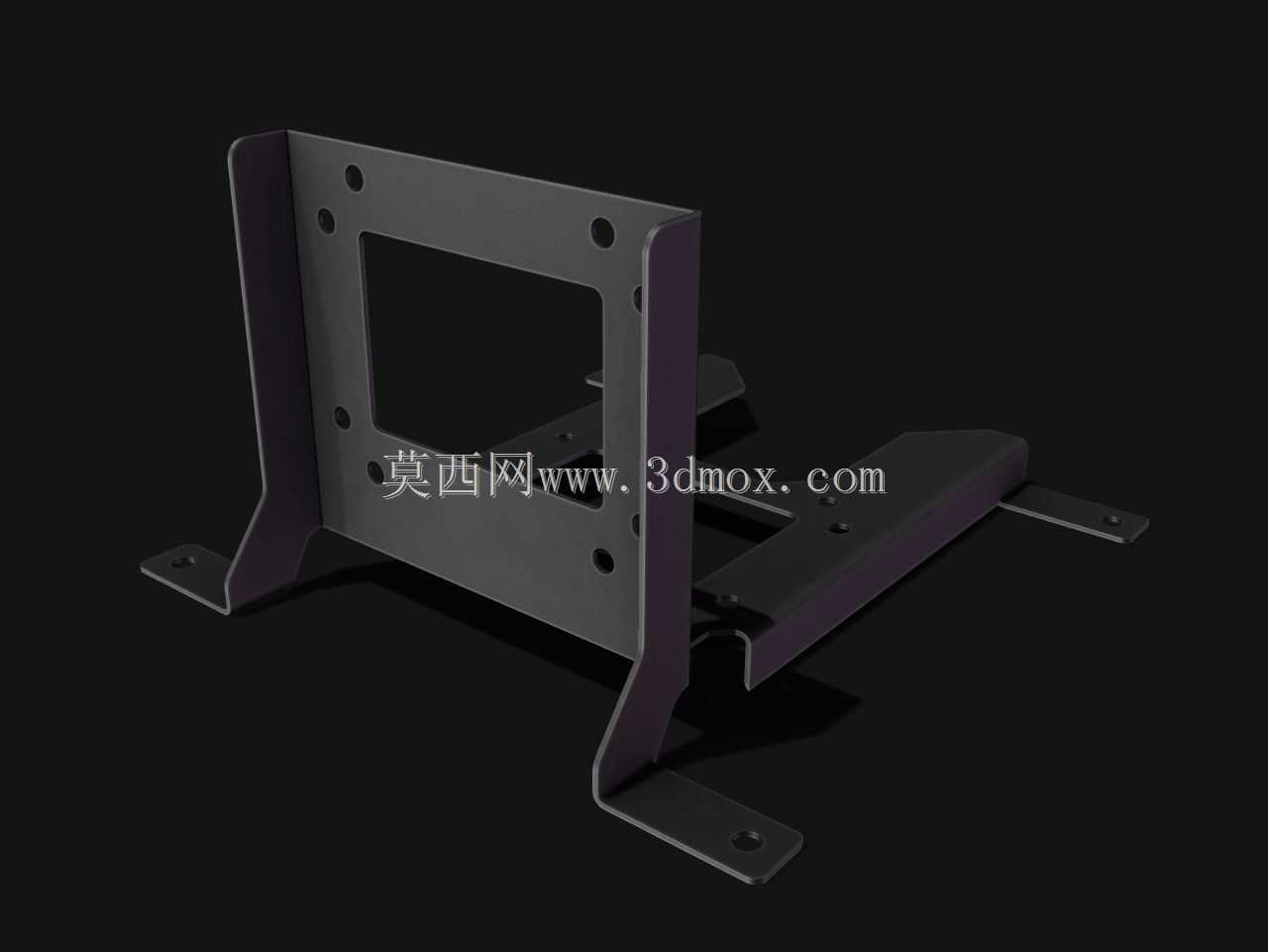

　　支架的折弯过渡位置做了加宽的压边处理，没有采用尖锐的直角折弯结构，既提升了钣金构件的整体抗弯刚度，避免薄钢板在泵体持续振动下出现板面共振变形，也消除了安装过程中锐边割伤水冷管、划破走线绝缘层的隐患。底部水平翼板和上部立板之间设置有斜向加强折边，将泵体运行时产生的振动载荷直接传递到底部的机箱安装平面，不会在立板根部形成应力集中断裂的风险。立板中部开设的大面积镂空窗口一方面减轻了支架整体自重，降低支架自身的振动固有质量，另一方面也不会遮挡泵体侧面的接线接口与调速信号线走线空间，泵体的供电线可以直接从镂空位置穿出整理，不需要在支架侧面额外预留走线缺口。

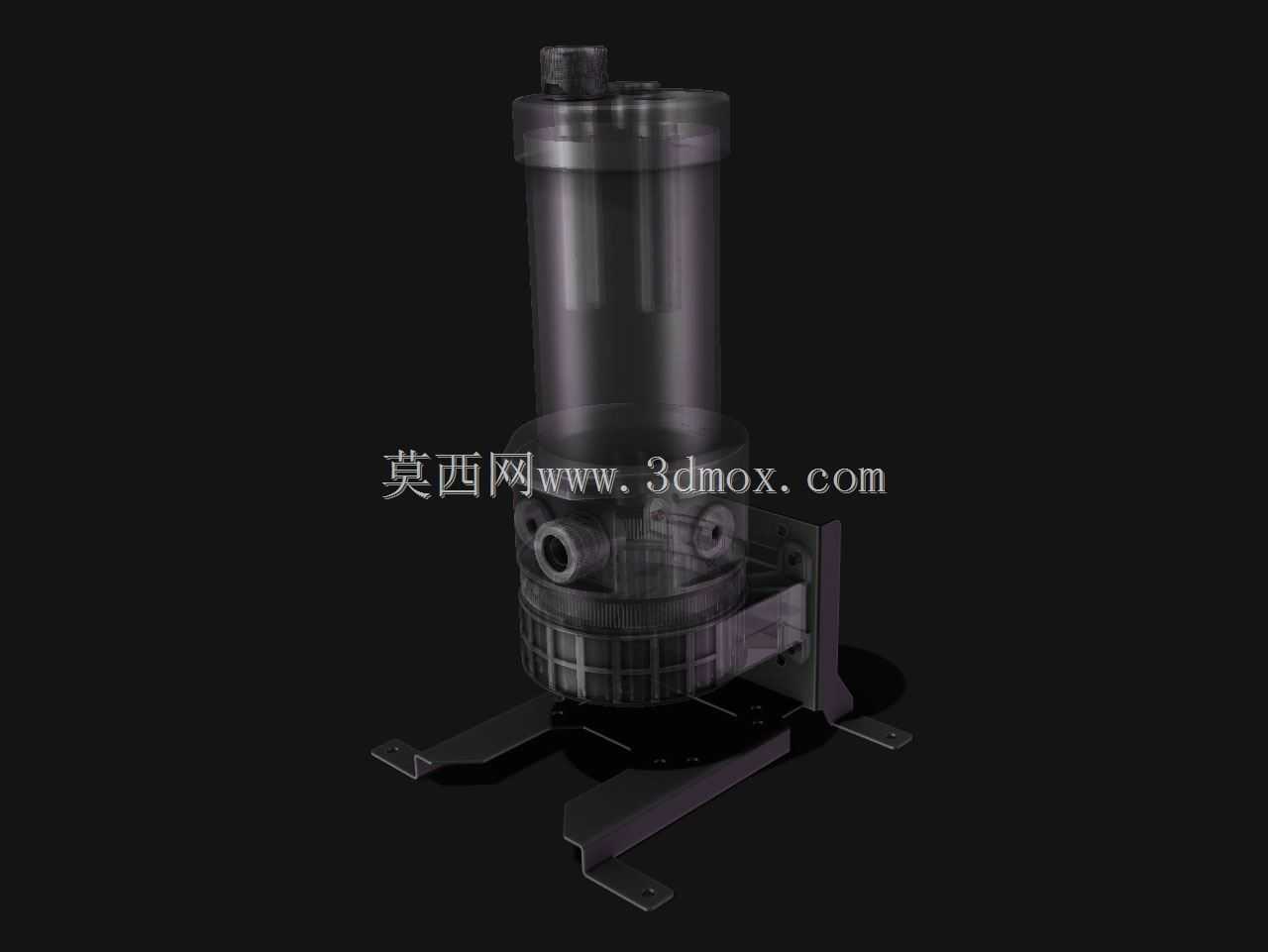

　　在实际装机适配场景中，这款支架可以同时兼容多款不同规格的D5、DDC系列泵体以及泵箱一体化组合单元，不同泵体的固定孔位都可以在立板的孔阵中找到对应的锁附位置，不需要针对不同型号泵体单独开模制作专属支架，对于小批量水冷装机、定制MOD机箱的装配工作来说，一款支架即可覆盖多数常用泵组的垂直安装需求。安装完成后泵体的整体重心落在140mm风扇安装孔的围合区域之内，不会出现重心外偏导致支架单侧受力翘曲的问题，即使泵体叠加了配套的水箱组合单元，整体载荷也可以均匀分布在四个风扇固定螺丝上，固定可靠性远高于胶粘、扎带固定的临时方案。支架的钣金厚度选取兼顾了刚度与安装空间，锁附后板面和泵体底面完全贴合，不会出现安装间隙导致泵体运行时产生额外晃动，和冷排、风扇叠层安装时也不会额外占用过多的轴向空间，适配绝大多数机箱的冷排位安装间隙。
