户外移动式燃气烧烤炉结构设计

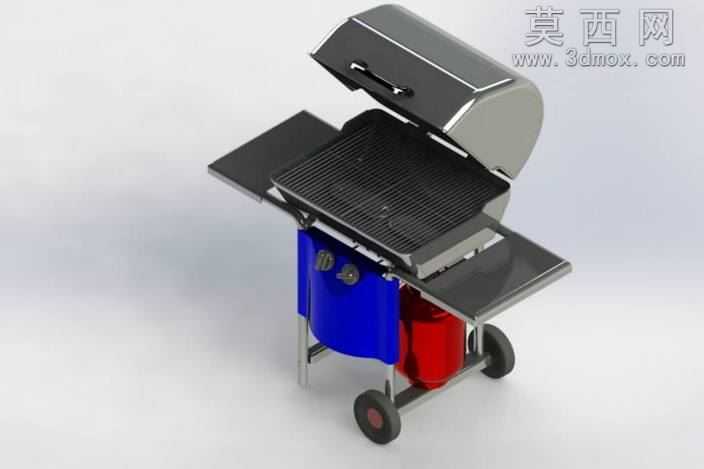

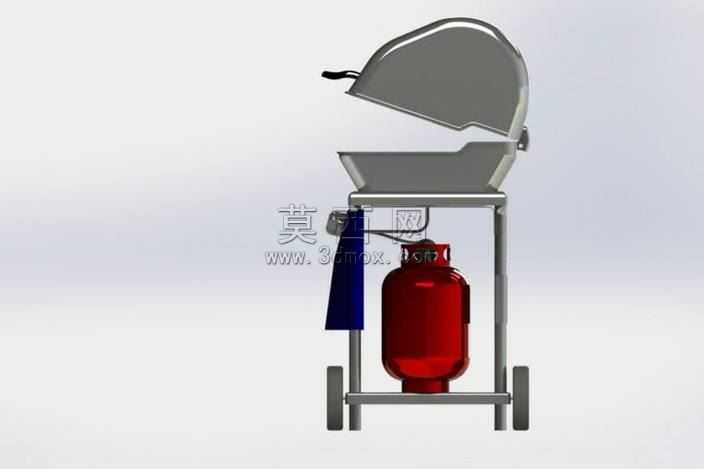

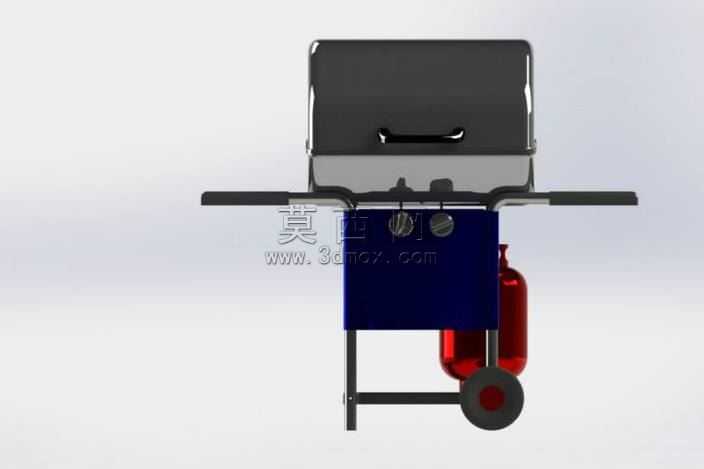

本作品为户外移动式燃气烧烤炉的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际家用烧烤设备的尺寸比例搭建，可直接用于结构验证与生产参考。建模过程中首先完成主体框架的基准搭建，采用不锈钢方管作为支撑骨架，保证整体结构的承重强度与抗锈蚀能力，炉身主体分为上盖、烤腔、置物台、燃气存储舱四个核心模块，各模块间通过铰接与卡扣结构实现可开合、可折叠的功能设计。材质渲染阶段针对不同部件做了区分处理：上盖与烤网采用哑光磨砂不锈钢材质，还原金属烧烤设备的真实质感，表面添加细微的使用划痕与高温氧化纹理，提升渲染真实度；侧边折叠置物台采用耐高温黑色磨砂塑料材质，边缘做圆角处理避免使用时磕碰划伤；底部燃气舱的储气瓶保护罩采用亮蓝色工程塑料材质，燃气罐本身还原红色金属罐体的漆面质感，搭配金属旋钮的镀铬反光效果，区分不同功能部件的视觉层次。结构设计上充分考虑户外使用的实用性：烤炉上盖配备弧形金属把手，开合角度可达到110度，方便取放食材与清理烤腔；两侧置物台采用可翻折结构，闲置时可向下收起减少收纳体积，展开后可放置调料、餐盘等烧烤用品；底部配备两个带刹车的橡胶万向轮，轮面做防滑纹理处理，搭配后侧的金属推架，可轻松在草地、硬质路面移动，停靠时踩下刹车即可固定位置避免滑移。烤腔内部设计有独立的燃气燃烧器排布结构，烤网采用铸铁格栅设计，格栅间隙均匀分布保证受热均匀，燃气调节旋钮设置在炉身前侧，操作高度符合人体站立操作的舒适区间，无需弯腰即可调节火力大小。整体建模严格遵循装配逻辑，所有连接部位的螺丝、铰接轴、卡扣均做了细节还原，未省略任何功能性结构，渲染阶段采用影棚柔光环境，多角度展示产品的外观形态与结构细节，可用于产品宣传、结构打样、电商展示等多个场景。
