竞赛款游艇甲板排气口结构设计方案

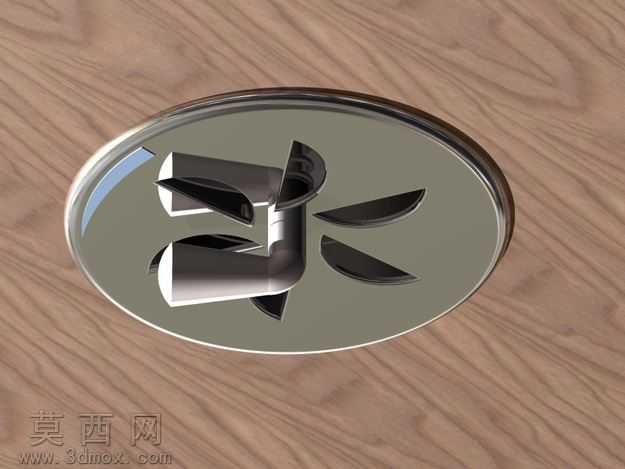

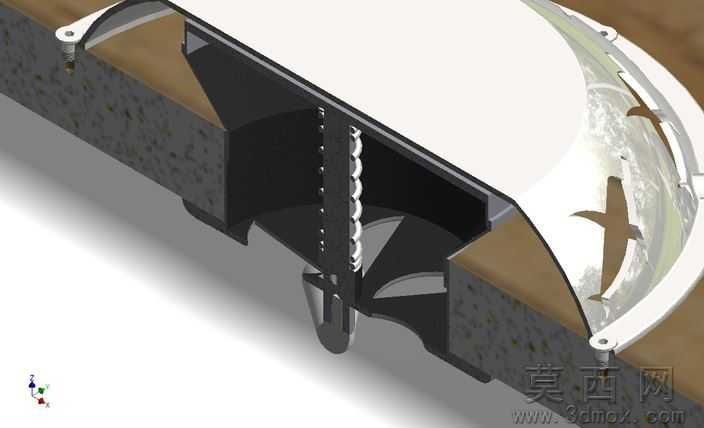

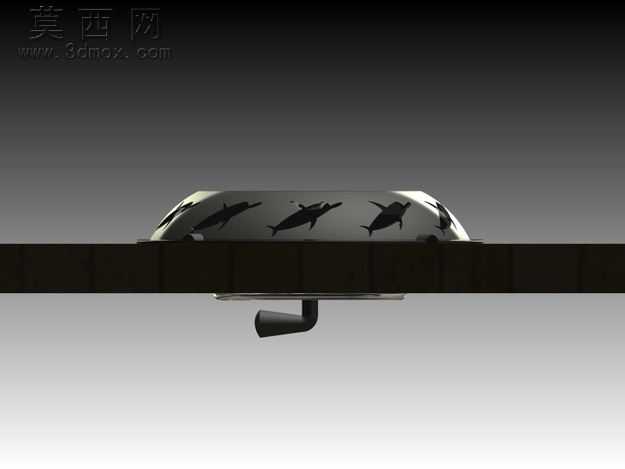

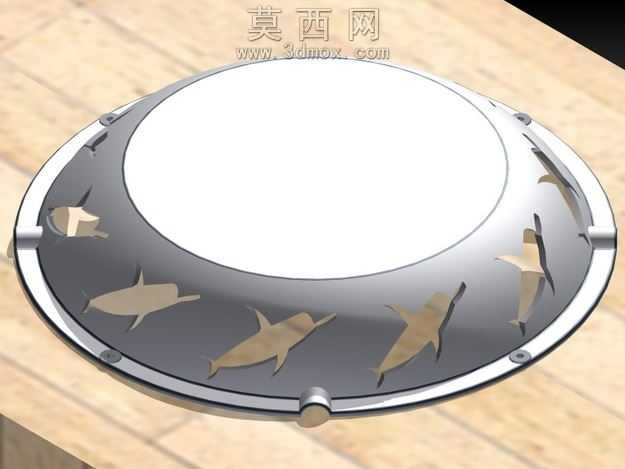

本作品为面向竞赛场景打造的游艇甲板排气口三维设计方案，是该系列设计的第二个迭代版本，在初代概念验证的基础上完成了结构优化与细节打磨。建模阶段采用Autodesk Inventor完成全参数化结构搭建，同步输出STEP、IGES通用格式文件，可兼容AutoCAD等主流工程软件完成后续生产出图。模型完整还原了排气口的装配关系与内部流道结构，从渲染效果可以看到，整体采用嵌入式甲板安装设计，主体基座匹配游艇甲板的铺装厚度做了贴合式结构处理，外露边缘做了圆弧收边，避免磕碰损伤。内部设置了多道导流挡片，挡片表面做了凹凸纹理处理，既可以引导排气气流按照预设路径向外排出，避免气流直吹甲板活动区域，也可以阻挡外部海水、杂物倒灌进入舱室内部。设计中新增了档位定位结构，搭配螺丝旋钮组件，可以实现排气口在完全开启、完全关闭两个极限位置的锁止固定，避免航行过程中受气流、颠簸影响出现档位自行偏移的问题，提升使用可靠性。外露的顶帽部分做了造型优化，将原本的平直轮廓调整为带有海豚剪影的流线型造型，开口位置做了对应适配，既可以降低航行过程中的风阻，也能和游艇整体的休闲航海风格形成视觉呼应，兼顾功能实用性与外观装饰性。模型渲染阶段针对不同部件做了差异化材质赋予：基座部分采用哑光深灰工程塑料材质，模拟实际生产中耐海水腐蚀的玻纤增强塑料质感；金属连接件部分做了亮面金属材质处理，还原不锈钢紧固件的光泽质感；顶帽部分采用半透明白色材质搭配金属包边，和游艇甲板的木质铺装、白色舱面形成协调的视觉搭配。所有装配部件都预留了合理的安装公差，螺丝孔位、定位卡扣的位置都做了对应匹配，可直接用于3D打印手板验证或者开模生产的参考，完整呈现了船用通风排气部件从功能设计到外观优化的全流程设计思路，兼顾竞赛场景的性能要求与游艇产品的外观质感要求。
