双立柱液压升降承载台结构设计

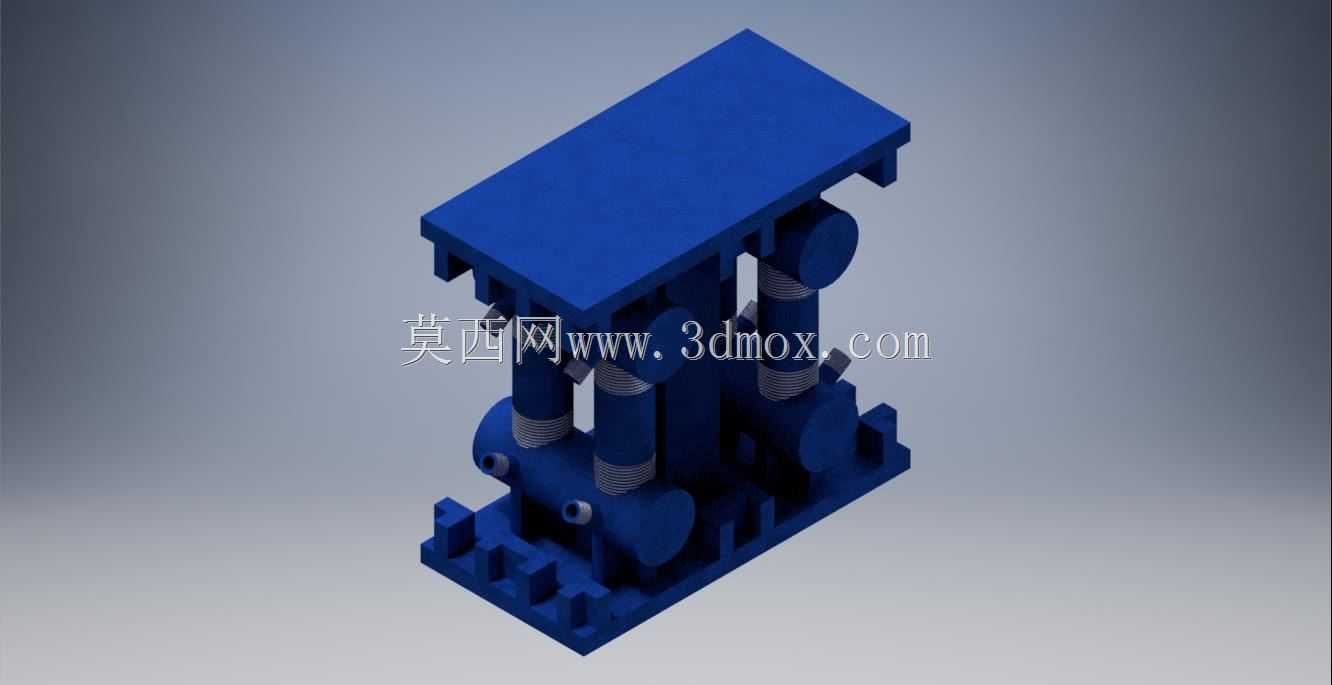

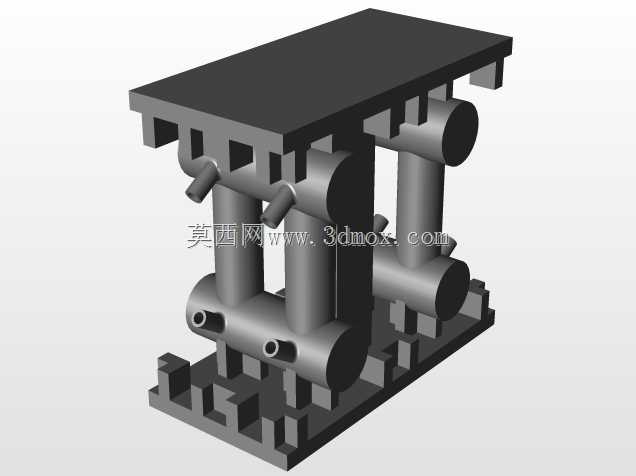

　　这套三维结构围绕小型重载顶升与稳定承载场景展开，主体采用上下两块矩形安装板配合多根竖向支撑构件形成框架式布局，常见于生产线工位高度调节、工装夹具举升、小型设备检修支撑以及实验台位姿态调整等场合。上部平板作为工件或外部设备的安装基准面，板面预留的连接位置可直接固定夹具、待装配部件或检测工装；下部底板承担整机落地支撑作用，底部设置的开槽与凸台结构既可以作为地脚避让区，也方便与地面预埋板、输送线侧架或工作台骨架进行螺栓连接。

　　受力路径在建模时按“上部载荷—顶板—竖向支撑—下部底板—基础”的顺序梳理。顶板边缘向下延伸出限位挡边，能够在偏载工况下限制支撑组件横向滑移；底板上方布置多组定位凸台，与竖向构件下端形成嵌套配合，减少单纯依靠螺栓承受剪切力的风险。中部两组圆柱状执行件沿左右方向对称布置，外侧配套导向柱，使顶升动作不依赖单一构件承受弯矩。实际使用中，圆柱执行件负责提供轴向顶推力，周边杆件承担导向和抗侧倾任务，这样即使工件重心偏离台面中心，台面也不容易出现卡滞或单边下坠。

　　结构设计上没有采用整块实体立柱，而是选择框架镂空形式，主要考虑减重与维护空间。支撑构件之间留出连续通道，液压管路、电缆或检测线缆可以沿立柱内侧布置，避免外露后被工件磕碰。圆柱执行件端部的铰接式连接结构允许微小角度偏差，当台面受载后产生轻微变形时，连接位置不会因强制约束而产生附加应力。杆件与上下板之间通过台阶定位，装配时先以凸台完成初定位，再锁紧紧固件，能够保证多根支撑件的同轴度和平行度，降低现场装配对工人技能的依赖。

　　外形边界方面，整体呈高窄型矩形布置，台面宽度大于支撑区跨度，四周伸出的边沿可作为压块或快速夹具的安装位。高度方向预留了完整升降行程，收缩状态下上下板之间仍保留检修间隙，便于更换密封件或检查连接件；伸出状态下由导向构件限制极限位置，防止执行件超程。安装时需要重点核对底板下方支撑面的平面度，若基础为焊接机架，应在对应位置增加加强筋，避免顶升时底板局部变形。台面载荷应尽量作用在两组执行件围成的中心区域，对于长期偏心载荷，可在外侧增加辅助导轨或支撑脚，以提高整机刚性。

　　从建模细节看，上下板的开槽、凸台和孔位均按照装配关系进行实体表达，圆柱件、杆件和端盖之间保留了合理的配合层次，便于在工程中直接转入干涉检查、行程校核和工程图导出。该结构适合作为模块化升降工装的基础方案，后续可根据负载大小更换执行件规格、增加导向杆数量或调整板面安装孔距。
