剖视结构蜗壳离心泵流体输送装置

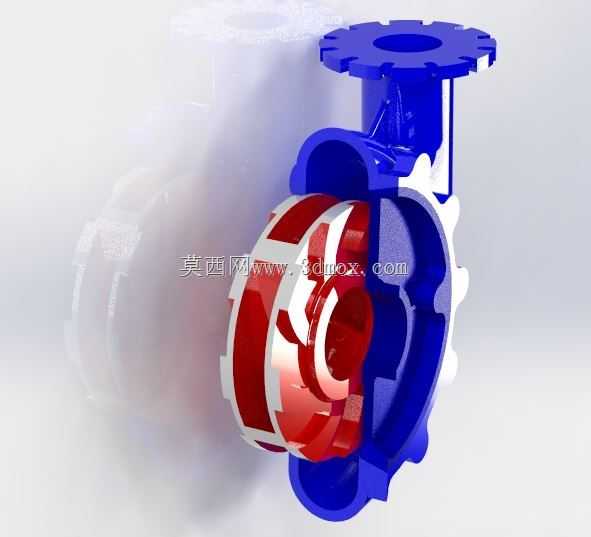

　　这套剖视表达的离心泵三维结构，把现场维护中最容易被外壳遮挡的叶轮—蜗壳配合关系直接摊开在视图里，做流体输送设备选型、管路集成或者车间装配指导时，不用反复拆装机件就能核对内部流道走向。蓝色部分对应泵体蜗壳与进出口连接法兰段，红色透明件是旋转叶轮，二者的轴向装配间隙、叶轮出口宽度与蜗壳隔舌的相对位置都按实体比例还原，新人对照模型理解离心泵能量转换路径，比单纯看二维剖面图更容易建立空间概念。

　　从实际工况出发，这类单级悬臂离心泵常布置在循环水系统、轻工物料输送线或者中小型给排水管网上，入口轴向进液、出口沿蜗壳切线方向接管路，安装阶段要先核对底座地脚孔的跨距，再确认进出口法兰端面到泵轴中心线的高度差，避免现场配管时出现强行对口——管路附加应力一旦传到泵体法兰，长期运行会把蜗壳结合面拉偏，甚至导致机械密封早期泄漏。模型里顶部带均布孔的法兰盘就是出口连接位，周边螺栓孔的分布圆、孔径都做了实体建模，管路设计人员可以直接调取法兰外轮廓做管路干涉检查，不用再二次测绘连接边界。

　　结构设计层面，蜗壳采用螺旋扩散流道，从隔舌位置开始流道截面沿周向逐步扩大，叶轮甩出的高速流体在流道内匀速减速，把动能转化为静压能，降低水力损失；叶轮采用后弯叶片构型，叶片数与流道宽度的匹配兼顾了输送效率和抗气蚀余量，入口侧的轮毂圆弧过渡做了顺滑处理，流体进入叶轮流道时不会出现突然折转，减少入口冲击损失。做模型拆解时可以看到，叶轮后盖板与泵体腔壁之间预留了密封腔安装空间，后期换装机械密封或者填料密封组件时，这个轴向尺寸直接决定密封件的选型长度，尺寸链校核阶段必须把叶轮轮毂长度、密封腔深度、泵盖配合台阶的公差累积算清楚，否则装配后会出现密封压盖压不紧或者叶轮轴向窜动超差的问题。

　　现场安装边界上，泵体侧向的支脚承载面要与底座垫板全面贴合，进出口管路必须单独设置管架支撑，不能把阀门、管道重量压在泵体法兰上；联轴器对中环节，要在冷态下调整径向、轴向偏差到设备技术文件允许范围内，热态运行后还要复测一次对中数据，补偿泵体与管路温升带来的位移差。日常巡检时，透过这套剖视模型的结构逻辑就能判断故障点：如果出口压力波动伴随异响，多半是叶轮入口发生气蚀或者吸入口液位不足；如果流量持续下降，优先核对蜗壳隔舌与叶轮的间隙是否因磨损变大，或者叶轮流道被杂物堵塞。

　　建模过程中对过流部件的壁厚做了等比例还原，蜗壳外壁的加强筋沿高压区分布，承受出口高压流体的周向拉力，法兰盘背面的过渡圆角避免应力集中，在承压工况下不会出现根部开裂。旋转件与固定件之间的配合面都预留了合理的装配间隙，既保证叶轮转动时不与蜗壳内壁刮擦，又能限制容积效率损失——间隙过大会让高压侧流体回流到入口，间隙过小则热态膨胀后容易发生磨壳。整套结构没有冗余的复杂构件，拆装维护时松开泵体结合面螺栓就能取出叶轮组件，更换密封件或者清理流道都不需要拆解整个进出口管路，适配中小型泵站连续生产的运维需求。
