异形多耳腔体壳体机械结构

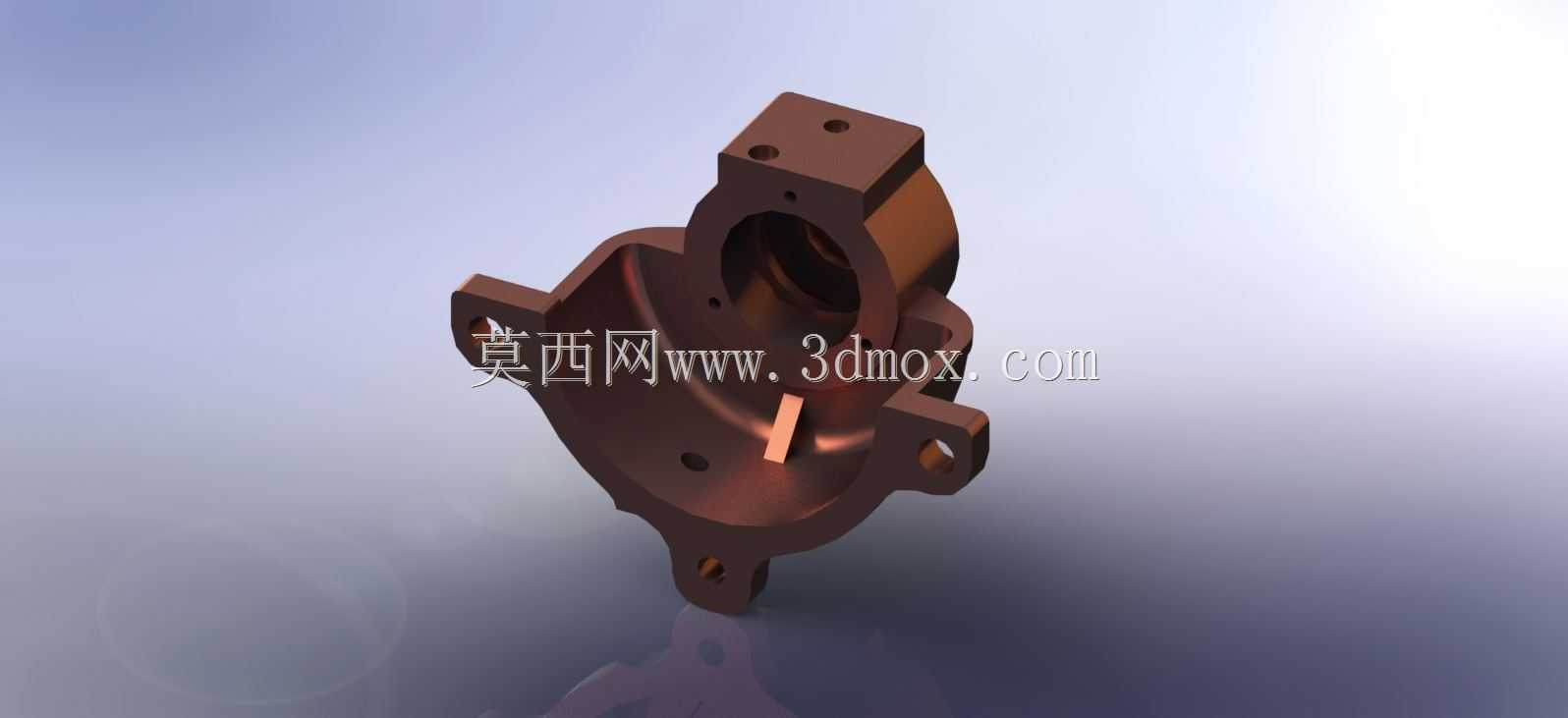

　　该零件属于带安装支耳的半开式腔体壳体类结构，整体轮廓围绕中部的大直径容纳腔展开，腔体一侧延伸出同轴的圆筒状轴孔通道，顶部设置带两个定位孔的方形凸台，周向分布三处带通孔的固定耳板，底部保留弧形承托壁面，所有结构均围绕腔体内部的部件容纳、轴系穿设以及整机点位固定三个核心需求排布。

　　从实际设备适配场景来看，这类壳体多用于小型传动单元、流体转接单元或者便携通讯终端的内部承载基座，腔体内部预留的空间可容纳齿轮副、密封组件、电路模块或者介质流道，侧壁的轴孔用于穿设传动轴、接线接头或者管路对接端，周向耳板直接对应设备机架上的预装点位，不需要额外加装转接支架即可完成锁付固定。在通讯类手持设备、小型户外作业机具、台式轻工设备的动力端布局中，这类一体成型壳体可以同时承担部件防护、位置限定和外部连接三重作用，减少装配时的零件堆叠数量。

　　结构设计层面，腔体采用半开放的弧形内壁，内壁预留的多个小孔可作为定位销孔、油孔或者走线孔使用，内壁中部凸起的小挡块可对装入腔体内的零件做周向止转，避免内部组件运转时发生跟转偏移。顶部方形凸台的两个孔位与腔体主轴线呈垂直布局，可用于安装端盖、传感器或者调节螺钉，凸台与腔体交接处做了加厚过渡，避免锁紧紧固件时凸台根部出现应力开裂。三处安装耳板分别朝向不同方向伸出，耳板上的通孔轴线与腔体端面保持平行或者垂直，对应不同方向的机架安装面，装配时可以从侧向、正向两个方向完成固定，适配狭小安装空间内的多角度锁付操作。

　　外形边界上，零件整体包络尺寸随腔体直径同步设定，耳板伸出长度控制在腔体半径的二分之一以内，不会过度占用设备外部空间；腔体侧壁厚度均匀，转角处均做圆角过渡，既满足铸造或者3D打印成型时的壁厚均匀要求，也避免机加工后出现应力集中。轴孔通道的内径与腔体内径形成阶梯差，装入的轴类零件可以靠阶梯面完成轴向定位，不需要额外加装轴套限位。

　　建模过程中可以先旋转生成主体腔体与侧部轴孔的基础实体，再通过拉伸命令叠加顶部凸台与三处安装耳，之后对所有安装孔、内壁小孔做切除处理，最后统一对锐边做圆角修整。结构校验时需要重点核对耳板孔位的同轴度、轴孔与腔体的同轴度，以及腔体内壁挡块的位置尺寸，保证内部装入零件后不会出现干涉，外部锁付时紧固件可以顺利穿过耳板孔对接机架螺纹孔。这类壳体在量产时多采用铸铝或者工程塑料注塑成型，小批量定制场景也可直接通过机加工从坯料中切除多余材料得到，不同材质下仅需要对应调整壁厚与圆角大小，整体安装接口尺寸可以保持通用，方便同系列设备跨材质替换使用。
