星芒放射状通讯基站散热构件

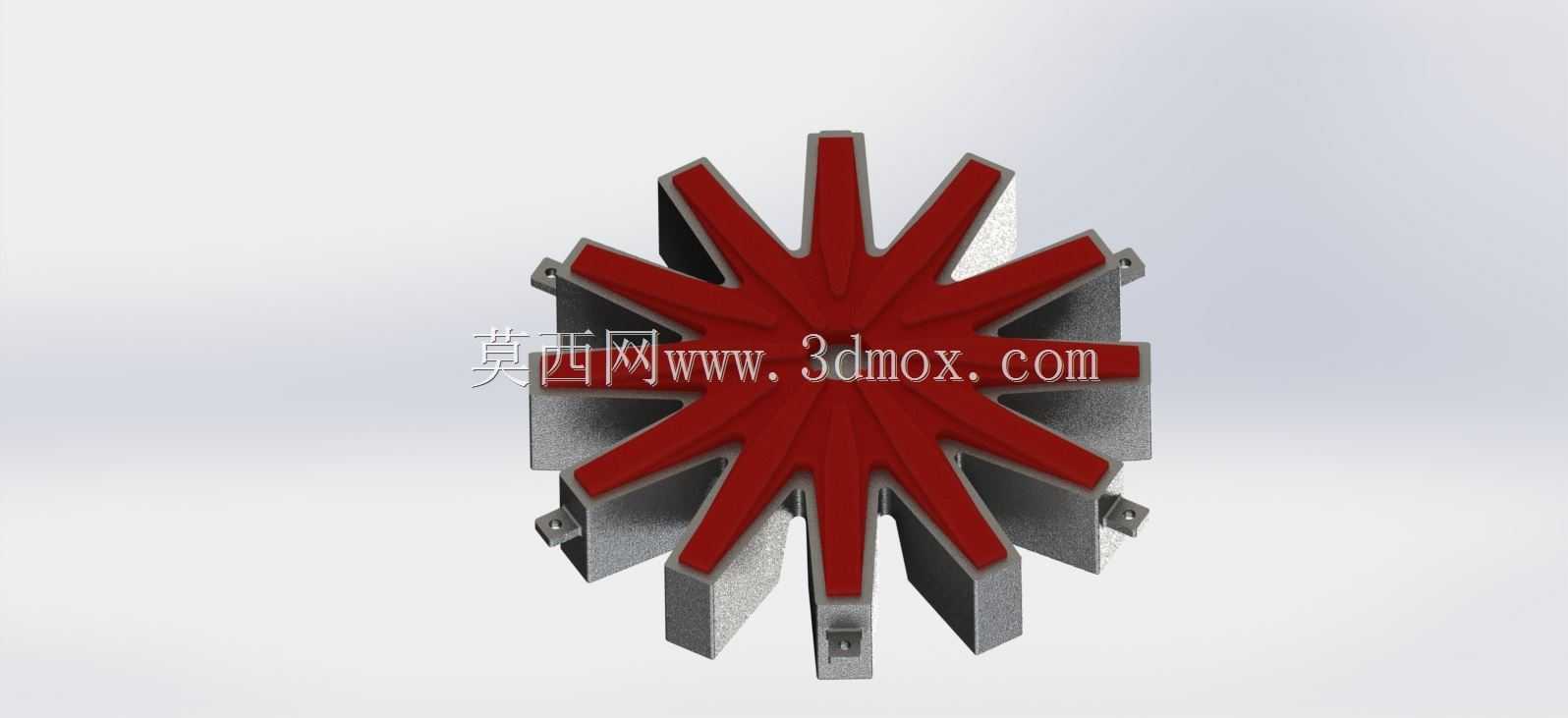

　　在户外通信机柜、小型宏基站以及边缘计算接入节点的热管理环节，散热构件的结构合理性直接决定了整机长期运行的稳定性。这款星芒放射状散热构件采用中心对称的十二辐条布局，将导热基座与向外延展的散热翼片整合为一体，红色的中心承载区对应发热芯片的贴合安装面，外围银灰色翼片承担对流换热的功能。从实际装机边界来看，构件整体呈正圆形放射轮廓，最大外径覆盖常规通信模组的散热投影范围，轴向厚度控制在低矮安装空间允许的区间内，翼片末端预留的带孔安装耳可直接通过螺钉固定在机箱内壁或者模组支架上，不需要额外加装转接压板。

　　设计阶段首先要解决的是热流路径的均匀分配问题：通信功率器件长期处于高负载发射状态，核心发热区集中在基板中心，如果采用常规平行直肋结构，靠近中心的肋片根部热流密度过高，远端肋片换热效率无法充分释放。放射状布局让每一片翼片都从中心热源区域直接向外延伸，热传导路径长度基本一致，避免了局部热堆积。翼片之间形成的十二条径向开放流道，在设备自然对流工况下，热空气可以顺着肋片间隙从中心向四周顺畅散出，不会在肋片根部形成涡流滞止区；如果机柜配套强制风冷风道，气流沿径向穿过翼片间隙时，流通截面逐步扩大，风压损失更小，换热系数比同体积平行肋片提升明显。

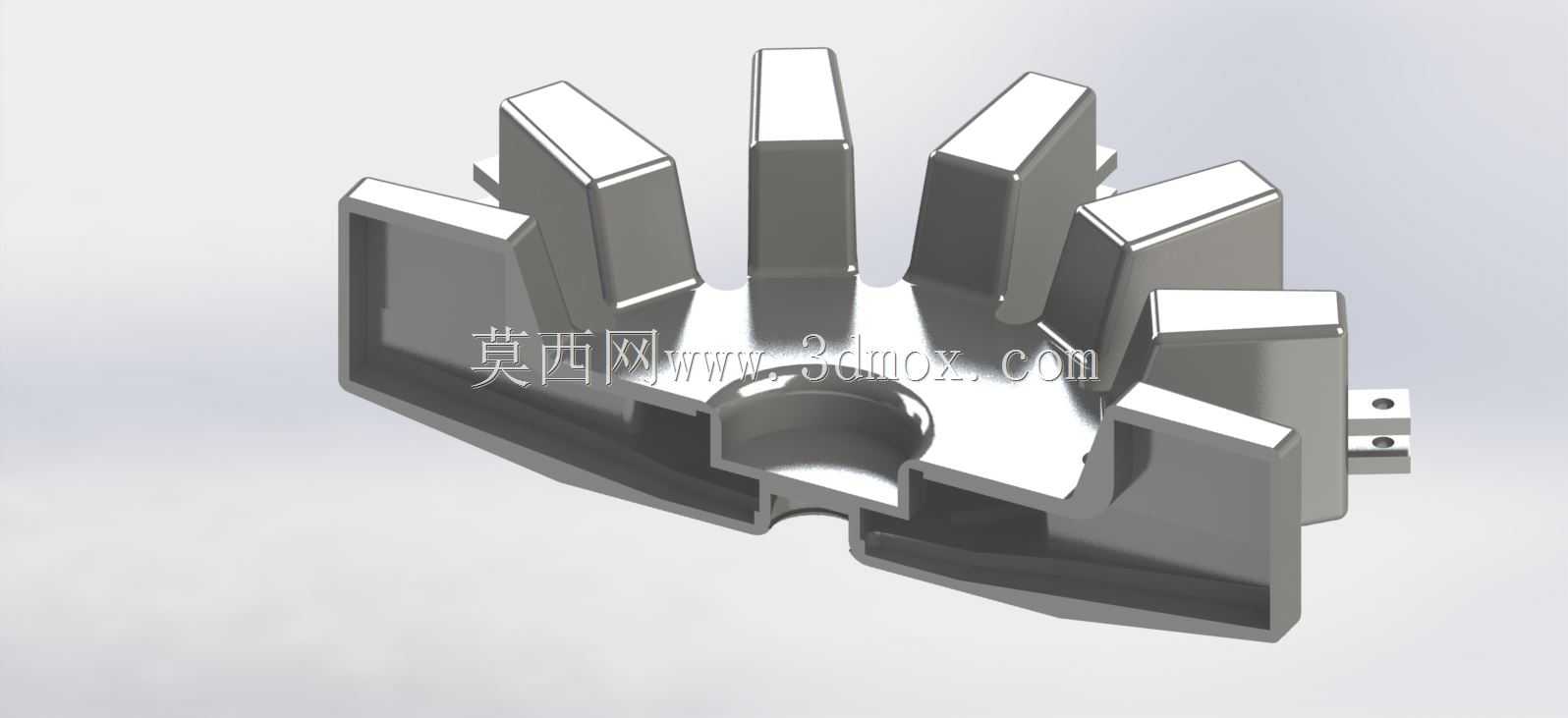

　　翼片的截面形态采用变厚度设计，根部厚度更大，既保证从中心基板向外导热的截面积，也提升了整片肋片的结构刚性，在运输振动、温度循环交变的工况下，肋片根部不容易出现疲劳断裂。翼片向末端逐步收窄，在控制整体重量的同时，扩大了翼片与空气的接触换热面积。相邻翼片之间的间隙经过校核，既不会因为间隙过小导致灰尘、柳絮堆积堵塞流道，也不会因为间隙过大浪费可布置的换热面积，适配户外通信站点长期免维护的使用需求。中心红色区域为平整的安装贴合面，加工时保证平面度与表面粗糙度，安装时涂抹导热衬垫或者导热硅脂，即可让功率器件的热量快速传导至整个散热构件。

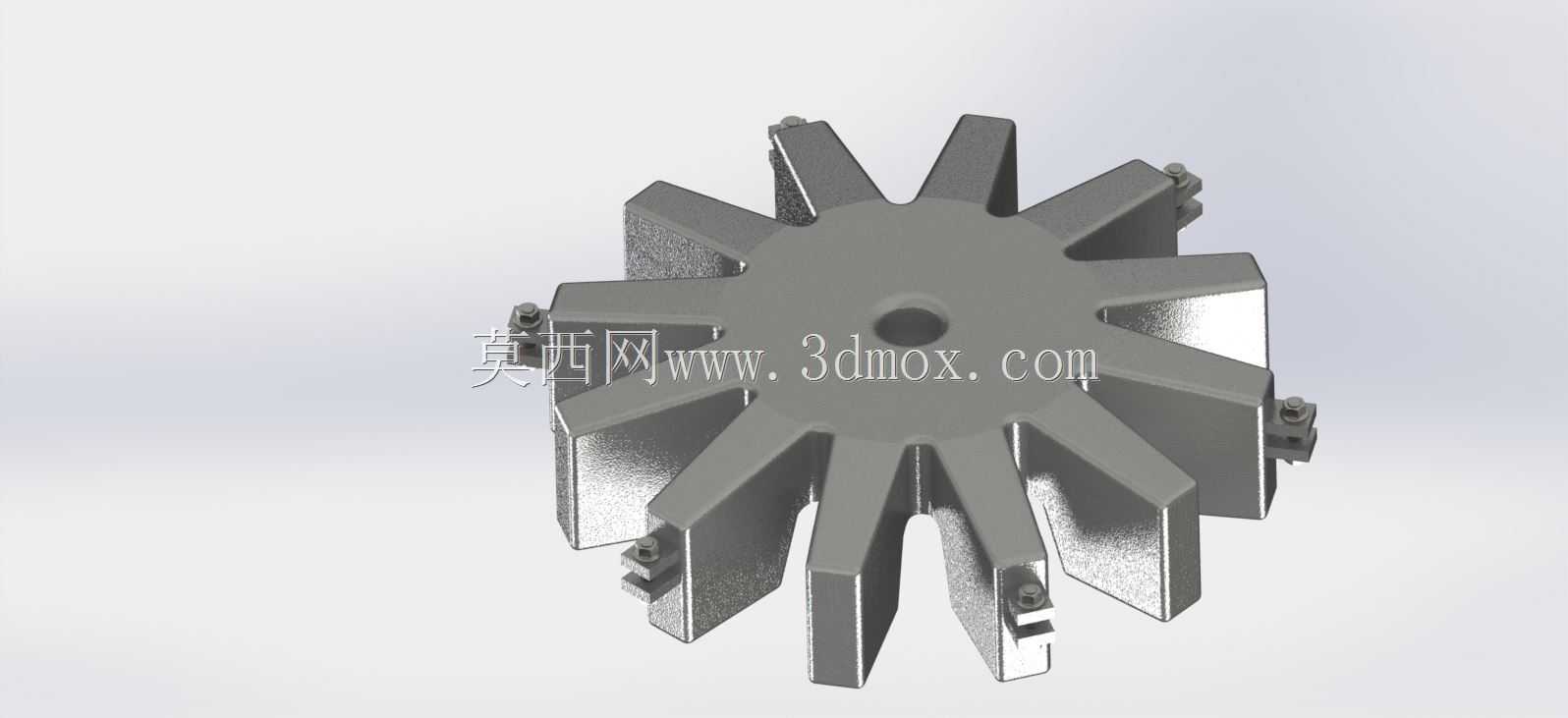

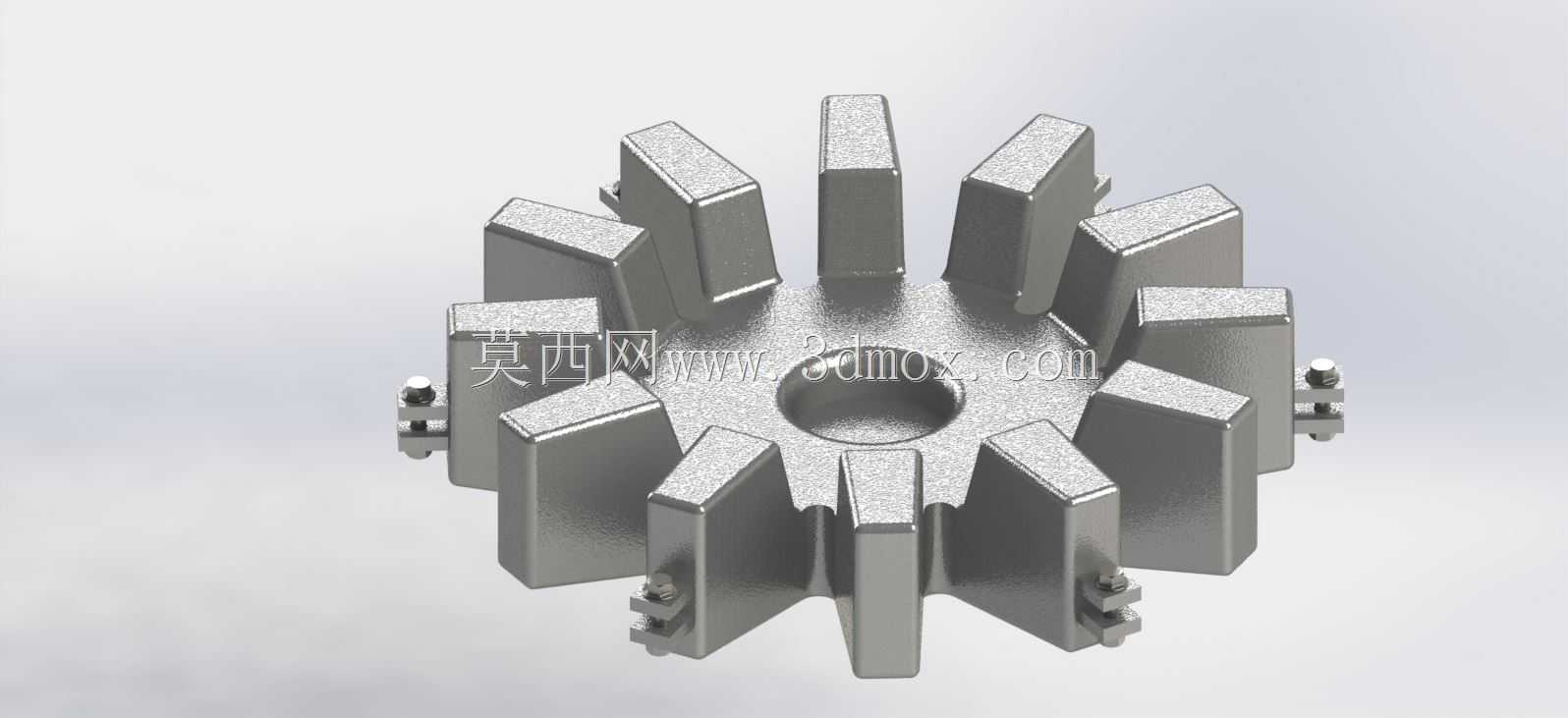

　　外围翼片末端的安装凸耳自带装配孔，孔位沿圆周均匀分布，装配时可以任意角度对位，降低生产线的安装对位难度，同时多点固定的方式让散热构件在受振动冲击时受力均匀，不会出现单侧翘曲、贴合面间隙变大的问题。构件的轴向高度经过压缩，适配薄型通信终端、壁挂式微基站的内部空间，不会挤占天线、电路板的布线区域。在结构建模过程中，所有翼片采用圆周阵列特征生成，保证每一片肋片的尺寸一致性，根部交接位置做圆角过渡，消除应力集中尖角，既方便压铸或者挤出成型工艺脱模，也避免后期表面处理时积液残留。

　　这类散热构件不仅适用于通信接入设备，也可以配套在工业网关、户外路由设备、小型广播发射终端上，作为核心发热器件的被动散热载体。选型时只需核对中心贴合面的器件封装尺寸、整机允许的安装外径与轴向高度，即可直接匹配装机，放射状的对称结构也让设备外观具备更强的工业识别性，在裸露式安装的站点场景中兼顾散热功能与结构规整性。
