多叶片离心式水泵叶轮结构设计

　　在流体输送类旋转设备的结构开发环节，叶轮作为核心做功部件，其几何形态直接决定整套泵送单元的水力效率、运行稳定性与工况适配范围。本次梳理的这款多叶片径向叶轮，采用一体化实心轮盘搭配双侧交错布置弯掠叶片的构型，整体为轴对称回转结构，中心预留同轴安装通孔，可直接套装在泵轴轴端，通过键连接或者顶丝锁紧实现扭矩传递，适配常规清水泵、化工流程泵、小型冷却循环泵的转子装配需求。

　　从实际产线的应用场景来看，这类叶轮常被安置在泵体的蜗壳内腔当中，动力端带动叶轮高速旋转时，流道内的介质会在叶片推动下获得离心加速度，从叶轮中心的吸入区沿叶片间流道向外缘甩出，最终汇入蜗壳扩压段把动能转化为压力能，完成流体的升压输送。在暖通循环系统里，它可以驱动冷却水在换热管路中持续循环；在小型工业给排水工位，它能够完成清水、低粘度轻度污液的增压输送；在部分轻工物料输送场景，搭配对应材质的成型方案后，也可输送无大颗粒硬质杂质的混合流体。

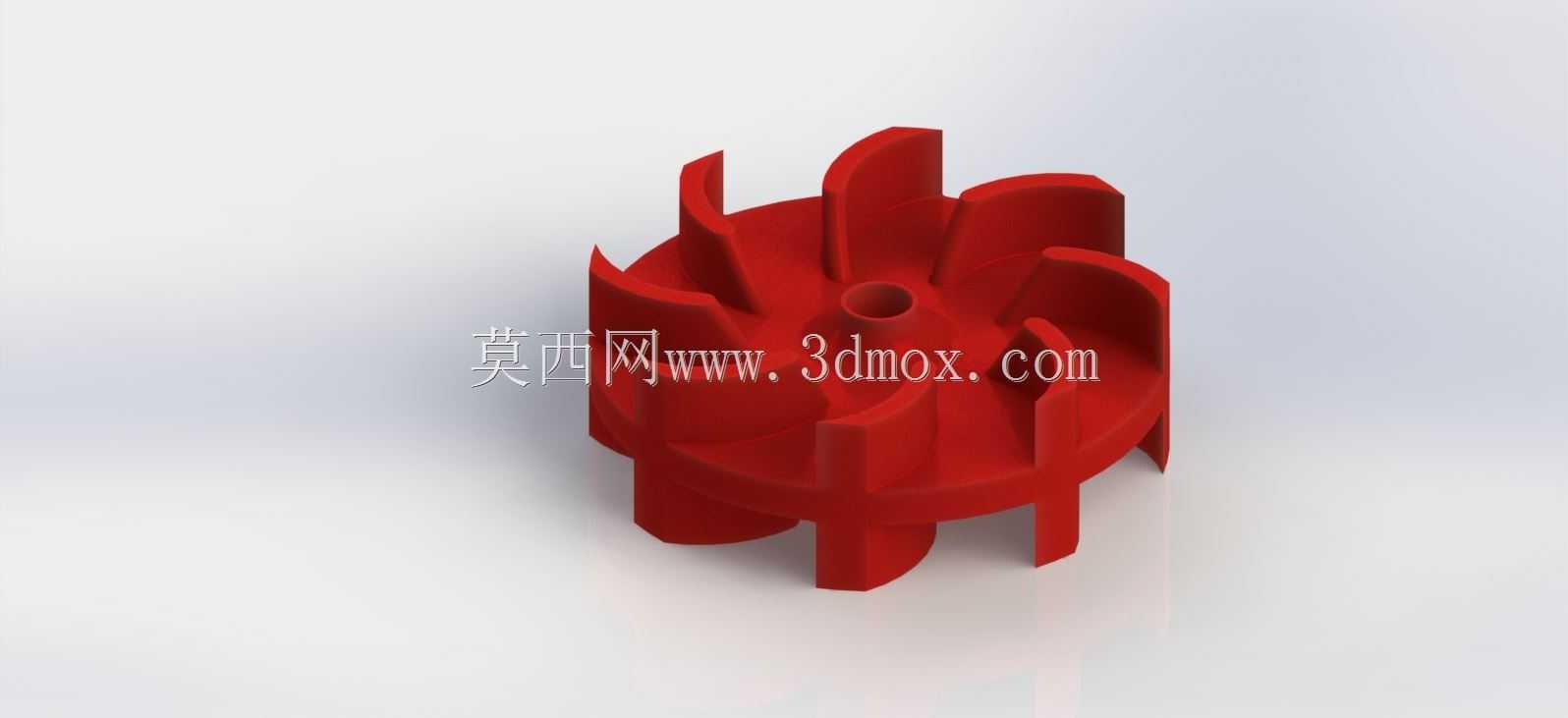

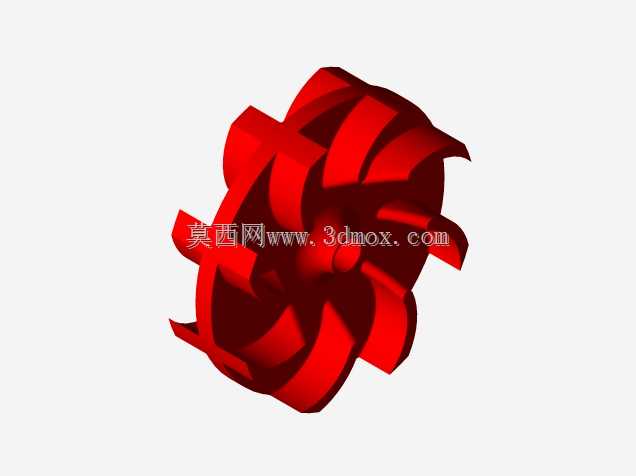

　　结构设计层面，这款叶轮没有采用分体焊接或者叶片拼接的方案，轮盘主体和所有叶片为一体成型结构，既可以通过工程塑料注塑完成批量生产，也可以采用铸造后机加工的方式制作金属样件。叶片沿轮盘圆周均匀分布，前后两侧的叶片呈错位排布：轮盘迎流侧的叶片高度更高，弯曲弧度适配介质从轴向入口转向径向出口的流态，减少入口处的冲击涡流；轮盘背侧的短叶片则可以平衡轮盘两侧的压差，降低转子运行时的轴向窜动力，同时辅助提升外缘处的介质导出效率。中心安装孔的周边做了局部加厚凸台，这个位置是整个叶轮应力最集中的区域，加厚处理可以避免轴孔配合面在高速旋转、反复启停的交变载荷下出现开裂或者形变，凸台端面也预留了足够的抵靠空间，装配时可以和轴套、锁紧螺母端面完全贴合，保证转子的轴向定位精度。

　　安装边界与尺寸适配方面，叶轮的最大外轮廓为轮缘处的叶片顶端直径，装配时需要保证叶片顶端和泵体内腔的护圈之间保留均匀的径向间隙，间隙过大会导致高压侧介质回流、容积效率下降，间隙过小则会在转子出现小幅径向跳动时发生叶片刮蹭蜗壳的故障。叶轮的轴向总厚度由两侧叶片的突出高度加上中间轮盘的基础厚度共同决定，装入泵腔后要保证轮盘后侧和泵盖之间的密封腔间距符合设计要求，既不能干涉机械密封的安装位置，也不能让过多介质从后侧间隙泄漏。中心轴孔的孔径需要和配套泵轴的轴径形成过渡配合，键槽的尺寸、方位要和轴上的传动键完全对应，装配前要确认叶轮的吸入侧对准泵体的进水口方向，不可反向安装，否则会导致叶片对介质的做功方向完全反转，出水压力和流量都会出现大幅衰减。

　　在建模落地的过程中，回转基体可以先通过旋转特征生成中间轮盘与中心凸台的基础形态，单片叶片采用曲面放样结合加厚的方式完成弯掠构型，再通过圆周阵列完成所有叶片的均布，错位的后侧叶片可以单独调整阵列相位角后生成，最后对所有叶片和轮盘的交接位置做圆角过渡，消除直角应力集中点。流道校核阶段可以抽取叶片之间的流体域，模拟不同转速、流量工况下的流速分布，调整叶片出口安装角来匹配目标工况的扬程参数，同时核算叶轮的转动惯量，为后续转子动平衡校验、驱动电机的功率选型提供依据。日常运维中，这类叶轮最常见的损耗是叶片边缘被介质中的硬质颗粒冲蚀磨损，或者长期输送腐蚀性介质出现表面气蚀孔洞，检修时拆解泵体后即可直接拔出叶轮更换，同轴安装的形式拆装便捷，不需要额外调整复杂的传动对位，适配多数中小型离心泵的通用安装规范。
