通讯设备侧装螺纹接线固定支座

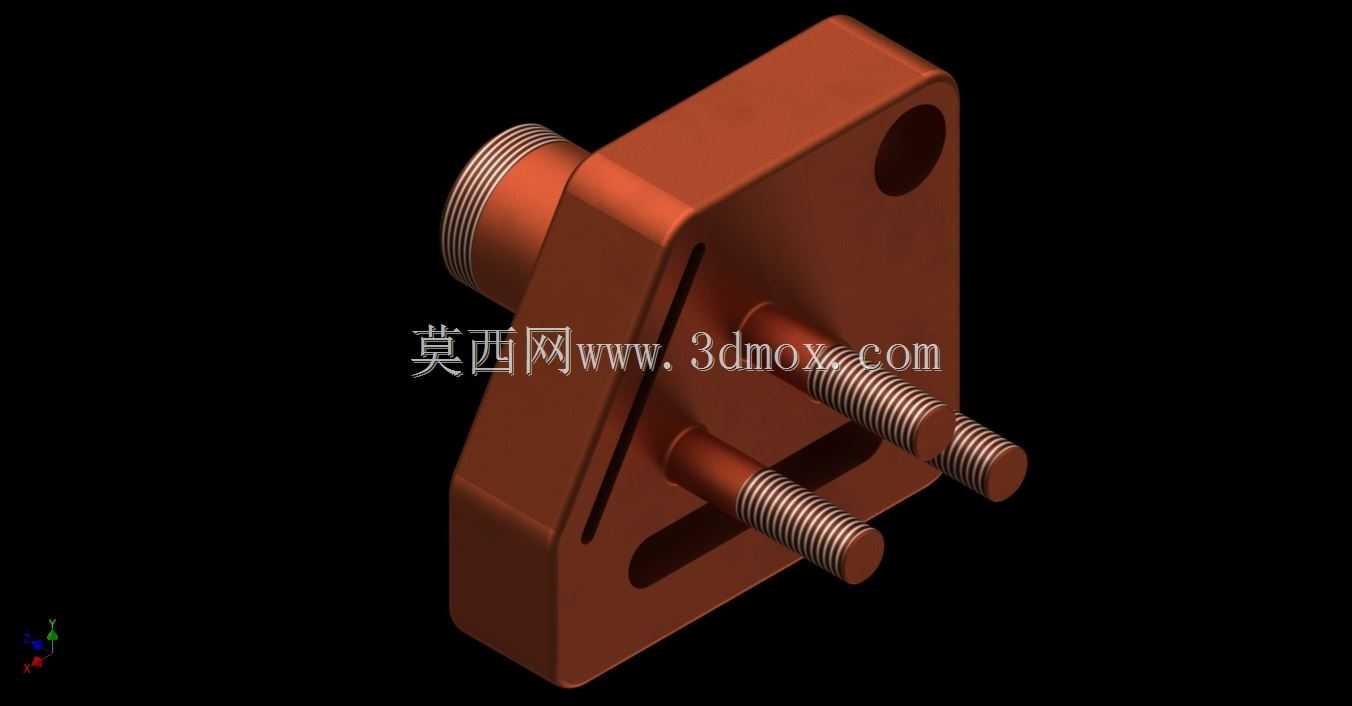

　　该结构件面向户外通讯箱体、基站接线盒、工业信号终端的侧壁安装场景，核心作用是在设备壳体外侧完成线缆穿入、端子固定与密封对接，替代传统零散的接头加垫片组合安装方式，减少现场装配时的对位偏差。从实际使用工况来看，这类支座通常嵌装在通讯机柜的侧壁预留开孔处，一侧的外螺纹圆柱段穿过箱体壁面，配合锁紧螺母与密封垫圈压紧壁面，既实现线缆进出通道的定位，也能阻挡雨水、粉尘沿安装缝隙进入柜内；板体朝向柜内的一侧伸出两根带外螺纹的接线柱，用于固定接地铜排、信号转接端子或者线缆压线端头，柱体螺纹段长度预留了足够的叠装空间，可同时容纳垫片、接线鼻与锁紧螺母，不会出现螺纹啮合长度不足导致的端子松脱。

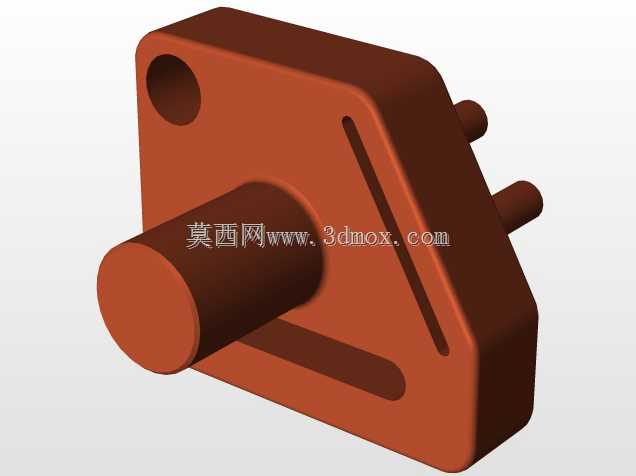

　　设计阶段首先确定的是安装边界：板体采用近似方形的厚板构型，边角做了圆角过渡，避免装配时划伤线缆绝缘层，板体对角位置预留了两个沉头安装孔，可直接用螺钉将整个支座预装在机柜内部的安装梁上，也可作为侧装时的辅助定位孔，孔位间距按照通讯柜通用安装梁的孔距系列设置，兼容多数标准机柜的安装点位。板体上开设的长条形避让槽并非减重结构，而是为了适配不同线径的线缆弯折走向，当多根屏蔽线从外侧螺纹接头穿入后，线缆可沿槽口调整排布位置，避免硬折弯导致线芯断裂，槽口边缘做了翻边钝化处理，不会割破线缆外皮。

　　结构受力层面，板体厚度选取兼顾了刚性与安装空间：侧壁外伸的螺纹接头在拖拽线缆时会承受侧向弯矩，厚板基体可以将弯矩分散到整个安装面，不会在接头与板体的衔接位置出现应力集中断裂；两根接线柱采用与板体一体加工的构型，相比后期压装或者焊接的螺柱，一体结构的接触电阻更低，在通讯接地场景下能保证持续可靠的电气连接，大电流通过时也不会在衔接位置出现发热隐患。外螺纹接头的牙型选用通用管螺纹系列，现场可直接匹配标准的防水电缆格兰头，不需要额外定制转接件，接头根部的轴肩高度经过核算，锁紧格兰头时轴肩端面能完全压紧密封圈，压缩量控制在密封件的合理变形区间，既不会因为压得过紧导致橡胶圈失去弹性，也不会因为压合量不足出现渗水缝隙。

　　从装配顺序来看，现场施工时先将支座的两个安装孔对准柜内预装梁的螺孔，用螺钉预紧后调整板体角度，让外侧螺纹接头对准柜壁的预留开孔，随后从柜外旋上锁紧螺母将整个支座贴紧壁面，再依次完成格兰头穿线、接线端子压接、螺柱锁紧的工序，整个过程不需要在柜内进行复杂的配钻作业，适配通讯基站快速部署的施工要求。板体上的镂空槽同时兼顾了检修便利性，后期排查线路时可以直接透过槽口观察线缆的排布状态，不需要完全拆下端子就能确认线序对位情况。针对户外高低温交变工况，结构的各衔接位置均采用大圆角过渡，避免应力集中在温度循环作用下产生微裂纹，螺纹段的长度余量也考虑了低温下密封件收缩的补偿空间，长期使用后仍能保持稳定的连接强度与密封性能。
