HL公司通讯设备精密斜齿传动环

　　该环形斜齿传动构件主要面向手持通讯终端内部的小型精密调焦、旋钮阻尼与档位切换机构，在消费类通讯产品的紧凑装配空间内承担扭矩传递、角度限位与操作手感调校功能。日常使用场景中，用户旋转终端侧边调节环或镜头调焦环时，该构件通过内外侧的斜向齿廓与配对棘爪、小齿轮啮合，把手动旋转动作转化为稳定的步进扭矩，既避免旋钮空程松旷，也能在每一档位形成清晰的段落阻尼，提升通讯设备操作的一致性与耐久度。

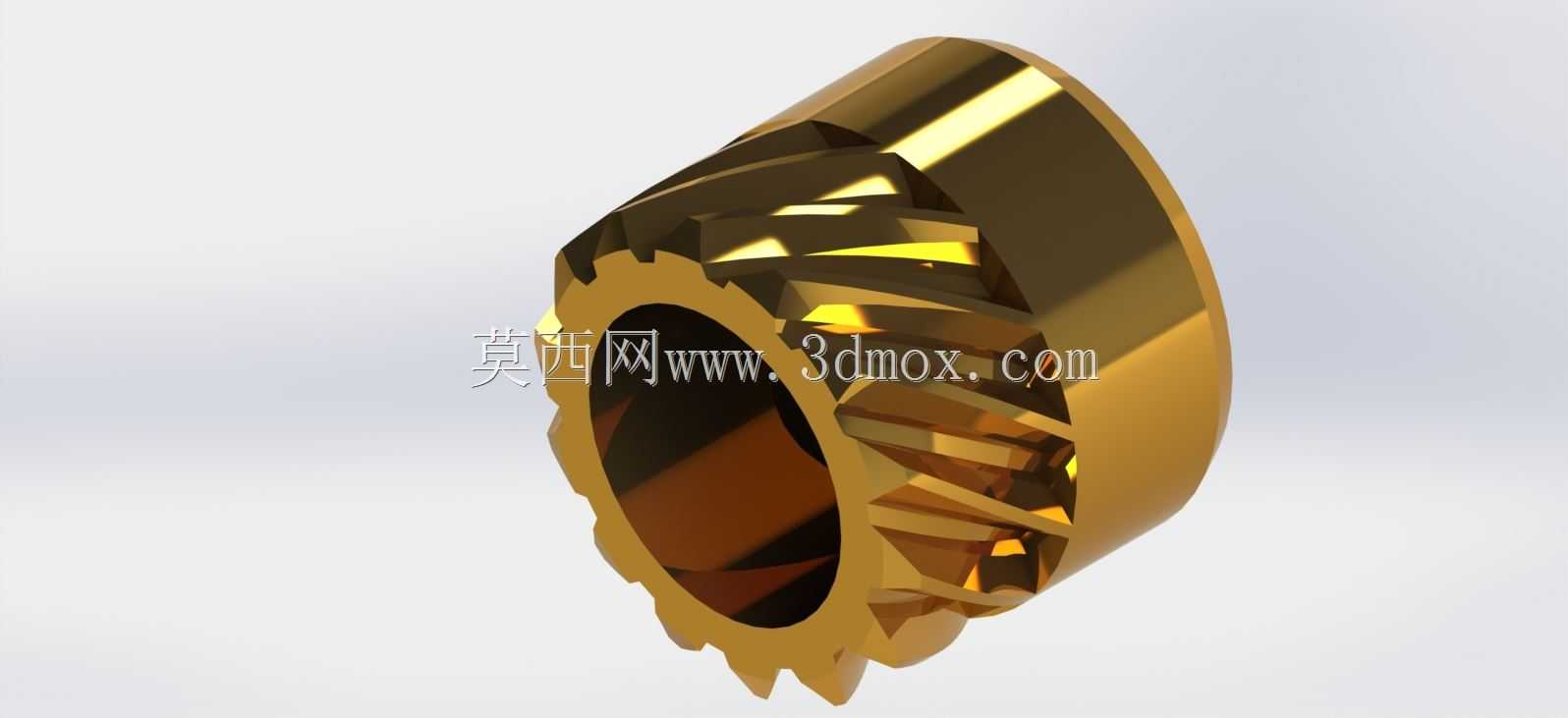

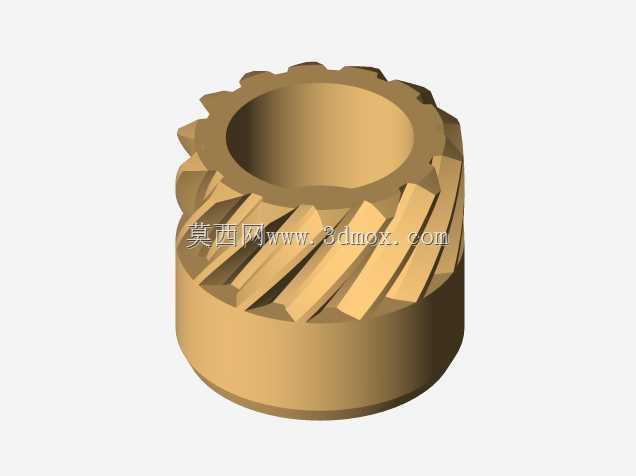

　　从结构布局来看，零件整体为短筒环状构型，外周一侧加工连续螺旋斜齿，齿向沿筒体轴向呈一定倾角布置，啮合过程中多齿同时接触，相比直齿传动冲击更小、运转噪音更低，适配手持通讯产品对静音与平顺手感的要求。环体一端外缘设置均布的缺口棘齿，可与弹性卡爪配合实现单向止逆或档位定位，防止调节完成后环体受振动自行回转；内孔为光滑贯通基准面，用于套装在设备固定轴套上，保证旋转时的同轴度，内孔壁预留的台阶面可承担轴向限位，控制零件在装配腔体内的窜动间隙。

　　设计过程中首先以通讯终端内部给定的安装腔体为边界约束：环体外径需适配壳体内部预留的环形安装槽，轴向长度不能挤占相邻PCB板与镜头模组的排布空间，内孔直径匹配固定基座的轴径，装配后径向间隙控制在小间隙配合区间，既保证旋转灵活，又不会出现径向晃动。齿形参数选取阶段，斜齿螺旋角结合操作扭矩需求设定，角度过小无法发挥斜齿平稳啮合的优势，角度过大则会产生额外轴向分力，增大端盖摩擦阻力；齿厚与齿高按照小型塑胶或粉末冶金件的成型工艺校核，避免齿根壁厚过薄导致注塑脱模变形或烧结后强度不足。端部棘齿的齿形夹角兼顾定位触感与耐磨寿命，齿尖做微小圆角处理，减少反复啮合时的应力集中，防止齿部崩裂。

　　工程建模时先以内孔轴线为全局基准，绘制环体的回转截面完成基础筒体特征，再通过螺旋线引导扫描切除生成外周斜齿，齿面过渡位置保留合理圆角，降低应力集中系数。端部棘齿采用圆周阵列方式生成，阵列数量依据终端调节档位总数确定，每个棘齿的相位与斜齿啮合位置做匹配校验，保证旋转到每一档位时，棘爪刚好落入棘齿凹槽，同时斜齿副处于稳定啮合区间。模型中对所有锐边按装配工艺要求做倒角处理，既去除加工毛刺，也方便自动化产线快速套入装配。

　　实际选型适配时，该构件可根据通讯设备的操作力需求配对不同刚度的弹性棘爪，需要较轻操作手感时选用低弹力卡爪，需要强档位阻尼时提升卡爪预紧力；环体材料可选用耐磨工程塑料或含油粉末冶金，塑料件自重低、成型成本低，适合大批量消费通讯产品，粉末冶金件齿面硬度更高，适用于操作频次更高的专业通讯终端。装配环节内孔与基座轴涂覆少量润滑脂，斜齿啮合面预留润滑储油间隙，长期旋转后仍能维持稳定阻尼，不会出现卡滞、异响问题，整体结构在有限的通讯设备内部空间里平衡了传动精度、操作手感与长期耐用性。
