立式侧通法兰连接金属筒体结构件

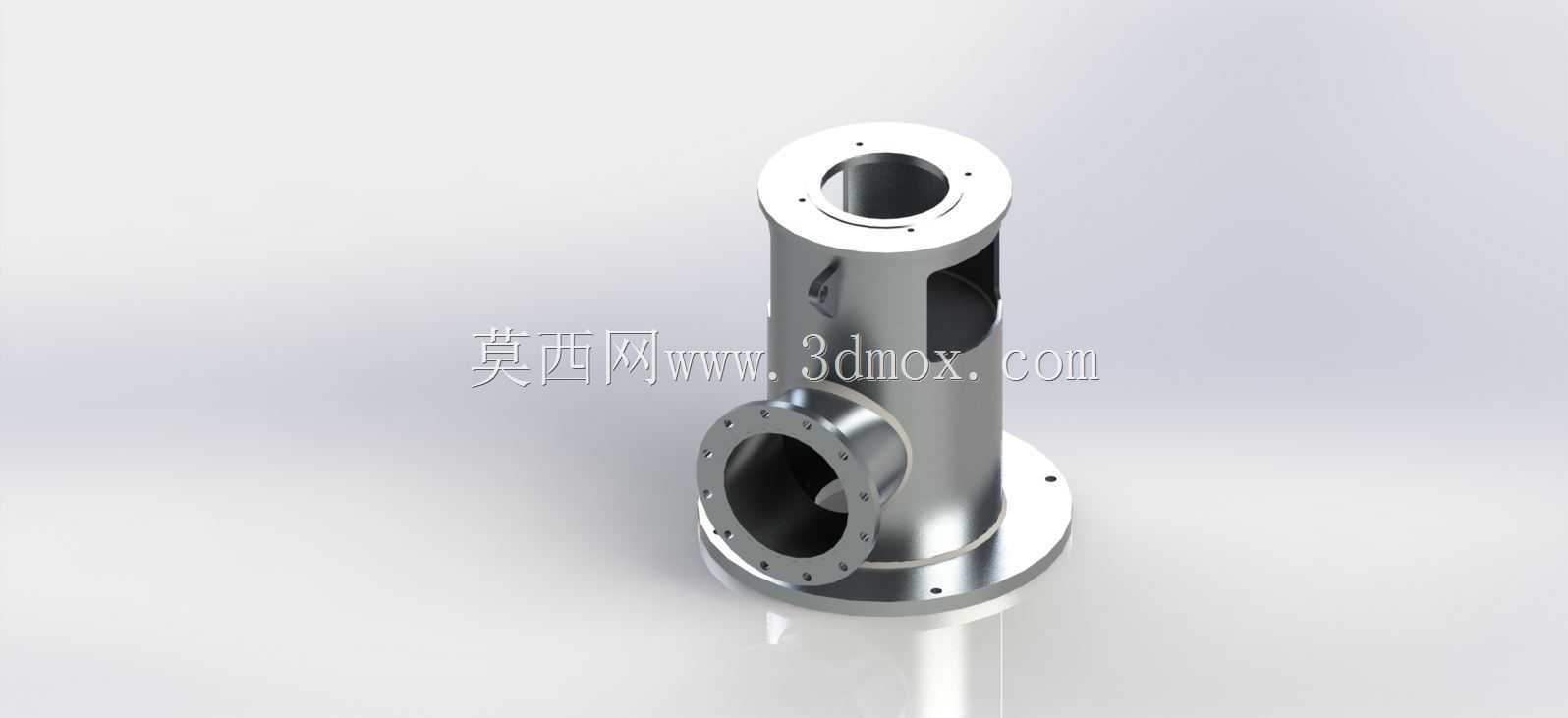

　　该结构件为立式布置的金属承压连接筒体，整体采用圆柱主体搭配底部固定法兰盘、顶部端接法兰环、侧向斜向伸出带颈法兰接口的构型，在流体输送管路、工艺设备腔体、真空系统接驳、工业机组介质通路等场景中承担介质导流、多通路交汇与设备刚性支撑的作用。现场安装时，底部圆形法兰盘作为整机承载基准，盘面上均布的沉头通孔可匹配对应规格的内六角螺栓，将筒体垂直固定在设备机架台面或基座预埋板上，安装过程中需保证底法兰贴合面的平面度公差，避免锁紧后筒体出现偏载变形，底部法兰的外径尺寸大于筒体主体外径，向外延伸的环边既分散了筒体自身及内部介质的载荷，也为安装操作预留了扳手空间。筒体顶部的法兰环加工有同轴定位止口与环向均布的螺纹孔，可对接上盖组件、

　　管路端盖或者后续延伸的管段，止口结构在装配时起到径向定位作用，保证对接部件与筒体主轴线的同轴度，避免对接后出现通路错位、密封面压合不均的问题。侧向伸出的带颈法兰接口与筒体主腔贯通，法兰端面上加工有密封面与一圈螺栓通孔，可外接横向管路、阀门组件或者检测仪表，斜向的接管角度经过布局校核，既避开了底部安装螺栓的操作空间，也让侧向管路的走线方向适配整机外围管线排布，减少管路弯折带来的流阻损失。筒体侧壁开设的异形镂空窗口属于检修与操作预留结构，日常运维时可通过该窗口观察腔体内部工况，或者伸入工具完成内部组件的装配、调整与清理，窗口边缘做了加厚翻边处理，弥补开孔对筒体径向刚度造成的削弱，避免筒体受内压或者外部载荷时在开孔位置出现应力集中。

　　从结构设计逻辑来看，筒体主体选用等径直筒构型，相较于变径筒体加工难度更低，内腔流道顺滑无突变，介质在筒体内流动时不会出现局部涡流滞止的问题，适合输送洁净气体、润滑介质或者低压工艺流体。三处法兰的厚度均按照对应连接位置的载荷条件设定：底部承载法兰厚度最大，承担整机竖直方向的全部载荷与倾覆力矩；顶部端接法兰厚度次之，满足轴向密封的压紧力需求；侧向法兰根据接管通径匹配标准法兰厚度，保证螺栓锁紧时法兰面不会发生翘曲变形。建模过程中所有法兰孔位均采用圆周阵列方式生成，孔间距严格遵循通用法兰的配作规范，保证实物加工后可直接与标准管路配件互换装配，筒体与各法兰衔接的位置全部做了圆角过渡，消除焊接或者机加工过程中的应力集中风险，

　　同时也避免流体在转角位置出现积料死角。该构件的安装边界需要在整机布局阶段提前校核：筒体竖直方向的总高度决定了顶部对接部件的安装标高，侧向法兰的伸出长度与朝向决定了外围管线的排布空间，底部法兰的外径要求基座安装面预留出至少大于法兰外径二十毫米的操作区域，方便螺栓从侧面伸入完成锁紧。实际工况下，该类筒体结构既可以作为小型分离设备的主体腔体，在内部加装过滤芯、导流板实现气液或者固液分离；也可以作为管路系统中的转角汇流部件，将竖直方向与侧向方向的两路介质连通，搭配密封垫片后可满足低压工况下的密封要求，构件整体金属质感的表面处理也适配洁净车间、工业机组等对部件整洁度有要求的应用场景，结构上没有多余的复杂曲面，全部特征均为回转体与规则开孔，加工工艺性良好，可通过板材卷焊后整体机加工法兰面，或者直接采用棒料一体镗削成型，适配不同批量的生产需求。
