高精度游标卡尺测量工具结构设计

　　游标卡尺作为机械加工现场最常用的接触式长度量具，承担着从毛坯下料尺寸复核、半成品工序间抽检到成品零件终检全流程的外尺寸、内孔径、深度台阶尺寸快速测量任务，在机加工车间钳工工位、质检台、装配流水线旁的工具柜、五金维修班组、职业院校实训车间都属于高频取用的基础检测器具，不需要外接电源、气源，操作门槛低，读数直观，对油污、切削液飞溅的车间环境耐受度远高于光学或电子类测量设备，是一线加工人员判断工件尺寸是否落在公差带内的首选便携量具。

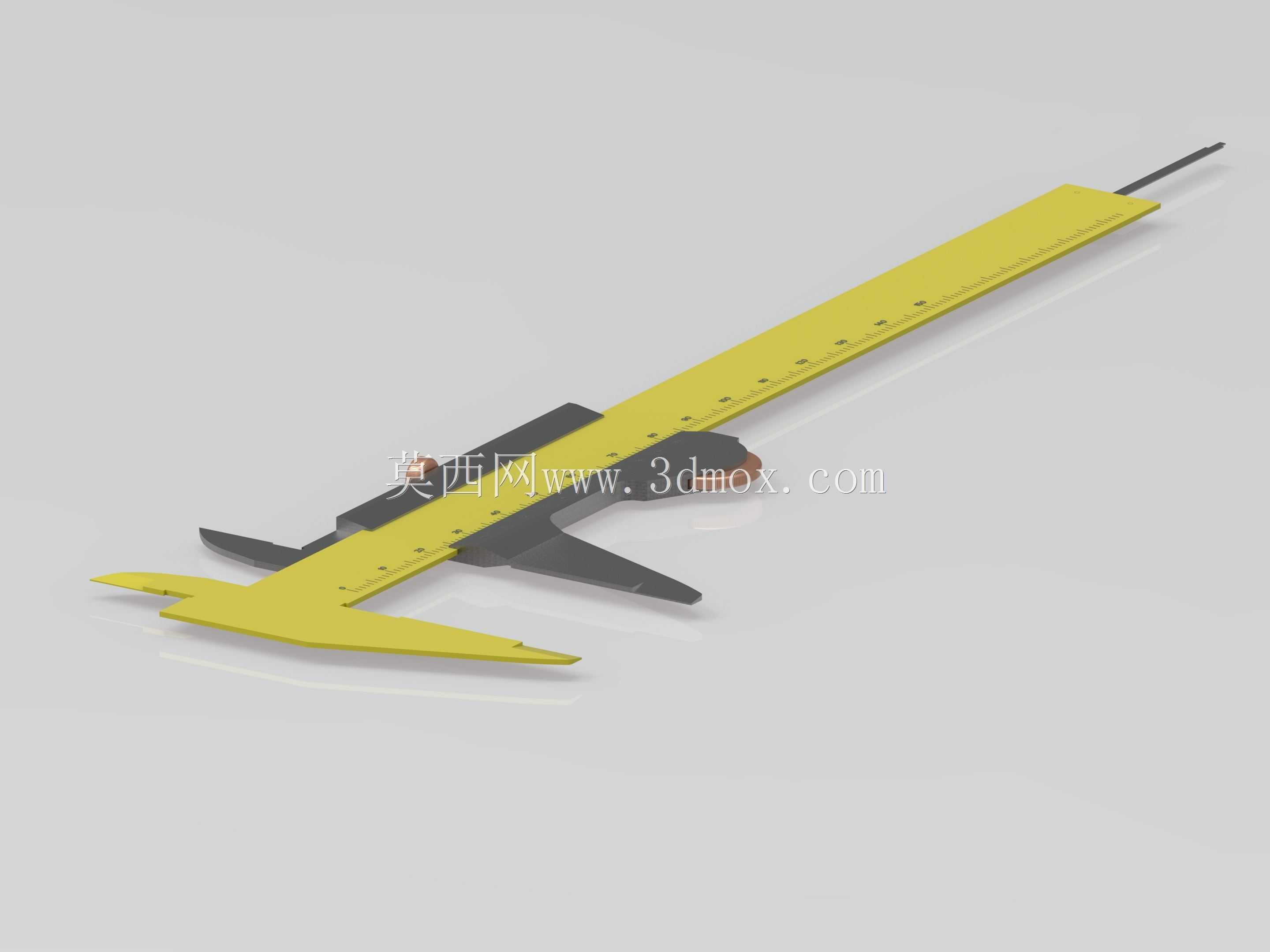

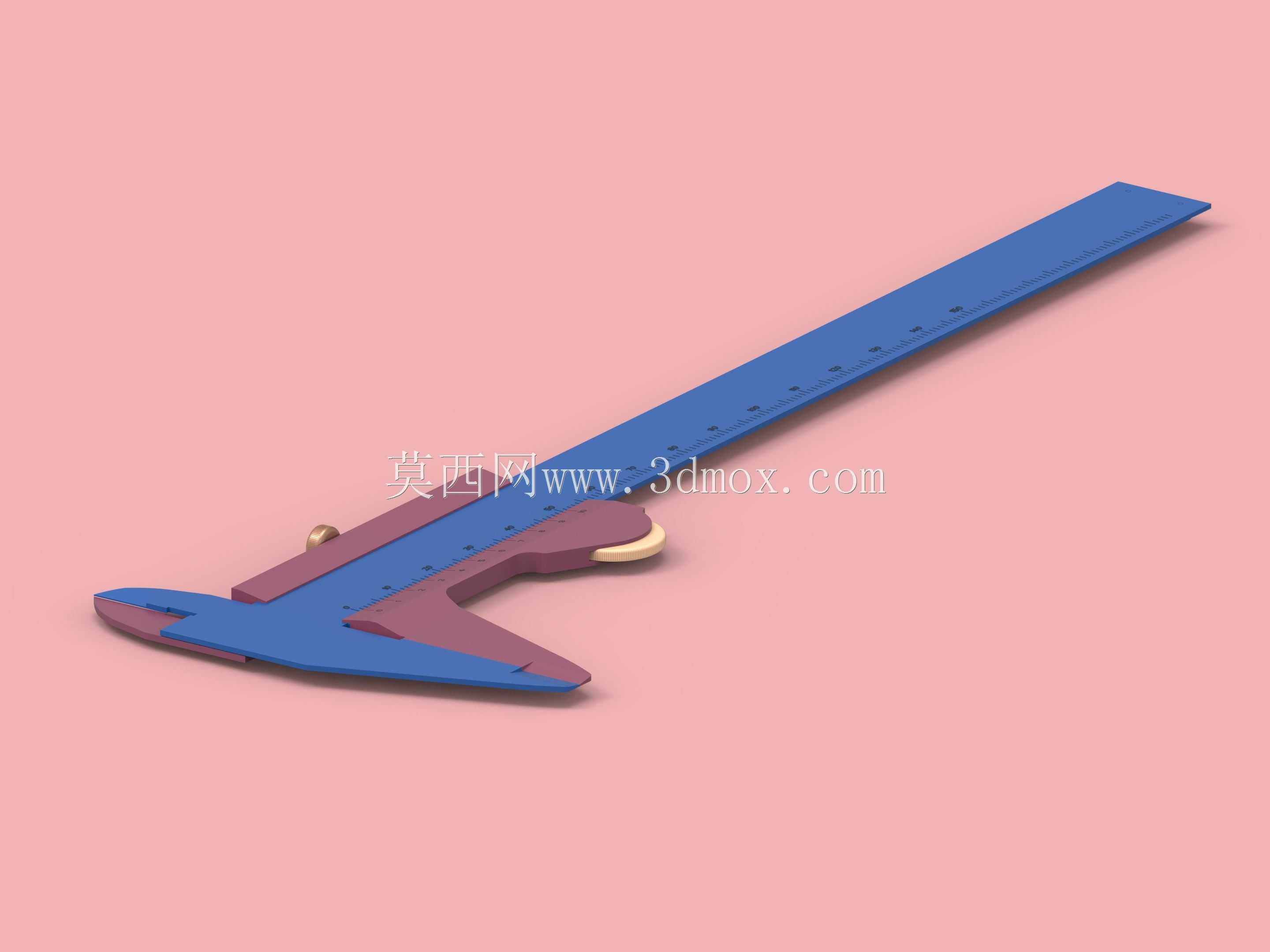

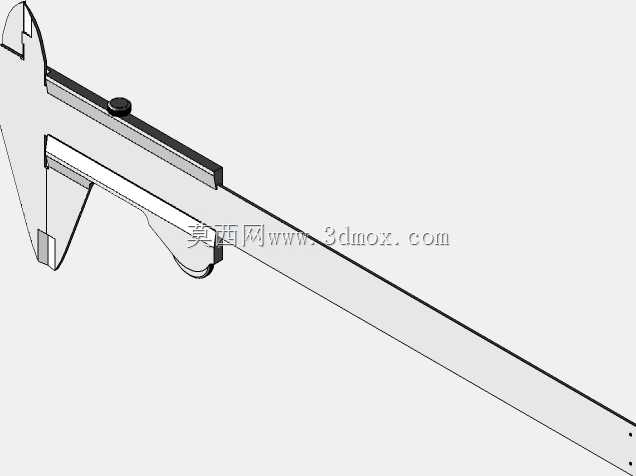

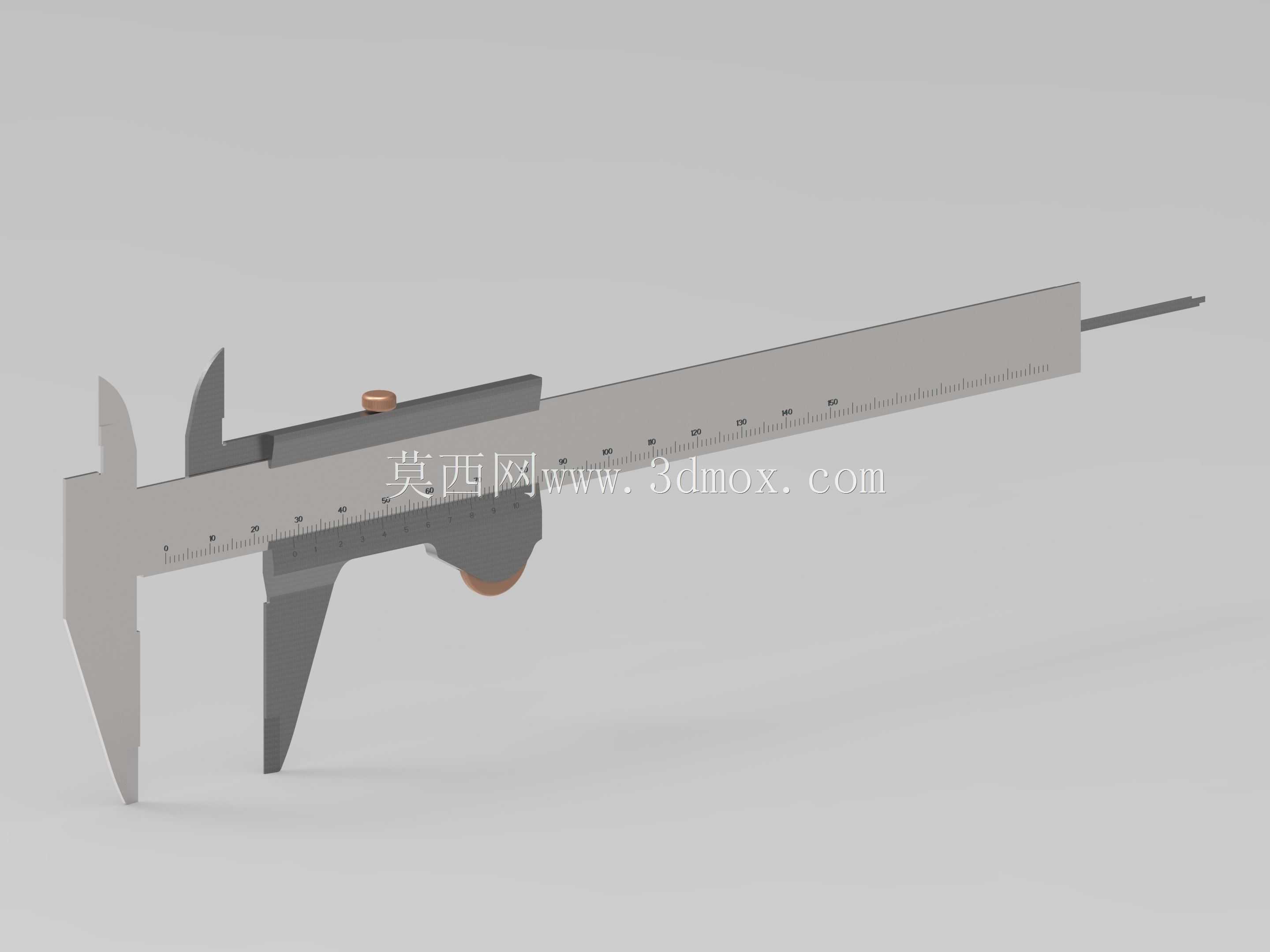

　　这套卡尺结构在建模时首先还原了经典游标卡尺的两大核心构件：主尺身与滑动游标副尺。主尺身采用长条形扁平合金钢型材的典型截面，整体沿长度方向平直延伸，尺身正面加工有连续均匀的公制毫米刻度线，尺身一端一体成型固定测量爪，固定外测量爪的刃口与尺身端面保持严格垂直，固定内测量爪的刀口朝向尺身内侧，尺身尾端延伸出细长的深度测杆，深度杆与尺身导向槽为间隙配合，可随游标滑动同步伸出，用于测量盲孔深度、台阶面落差。滑动游标部分套在主尺身外侧，通过尺身上的导向凸台与游标框的内凹槽实现直线滑动约束，滑动阻尼适中，既可以单手推动游标快速开合，也能在接近被测工件时通过顶部的锁紧螺钉固定游标位置，避免移动过程中读数偏移。游标框上同样加工有游标刻度，通过主尺刻度与游标刻度的线距差实现0.02毫米级的分度读数，游标框前端对应固定爪的位置安装活动测量爪，活动外爪与固定外爪的测量面保持平行，合拢时间隙小于0.01毫米，活动内爪与固定内爪的刀口对齐后零位重合，游标框尾部的卡槽与深度测杆末端卡接，推动游标时深度杆同步从尺身端部伸出。

　　从外形尺寸与安装边界来看，常规150毫米量程游标卡尺的主尺总长度约230毫米，尺身宽度约15毫米，整体厚度约8毫米，测量爪完全张开时外爪最大开口距离对应150毫米量程，内测量爪可伸入孔径不小于10毫米的内孔中完成内径测量，深度测杆的有效伸出长度同样匹配150毫米量程。建模过程中对各配合面的尺寸公差做了对应还原：主尺导向面的直线度控制在0.02毫米以内，两个外测量爪的测量面平面度、平行度都按照量具的精度要求设定，游标框与主尺的滑动配合间隙控制在0.01到0.03毫米之间，既不会出现滑动卡滞，也不会因间隙过大导致测量爪歪斜引入测量误差。

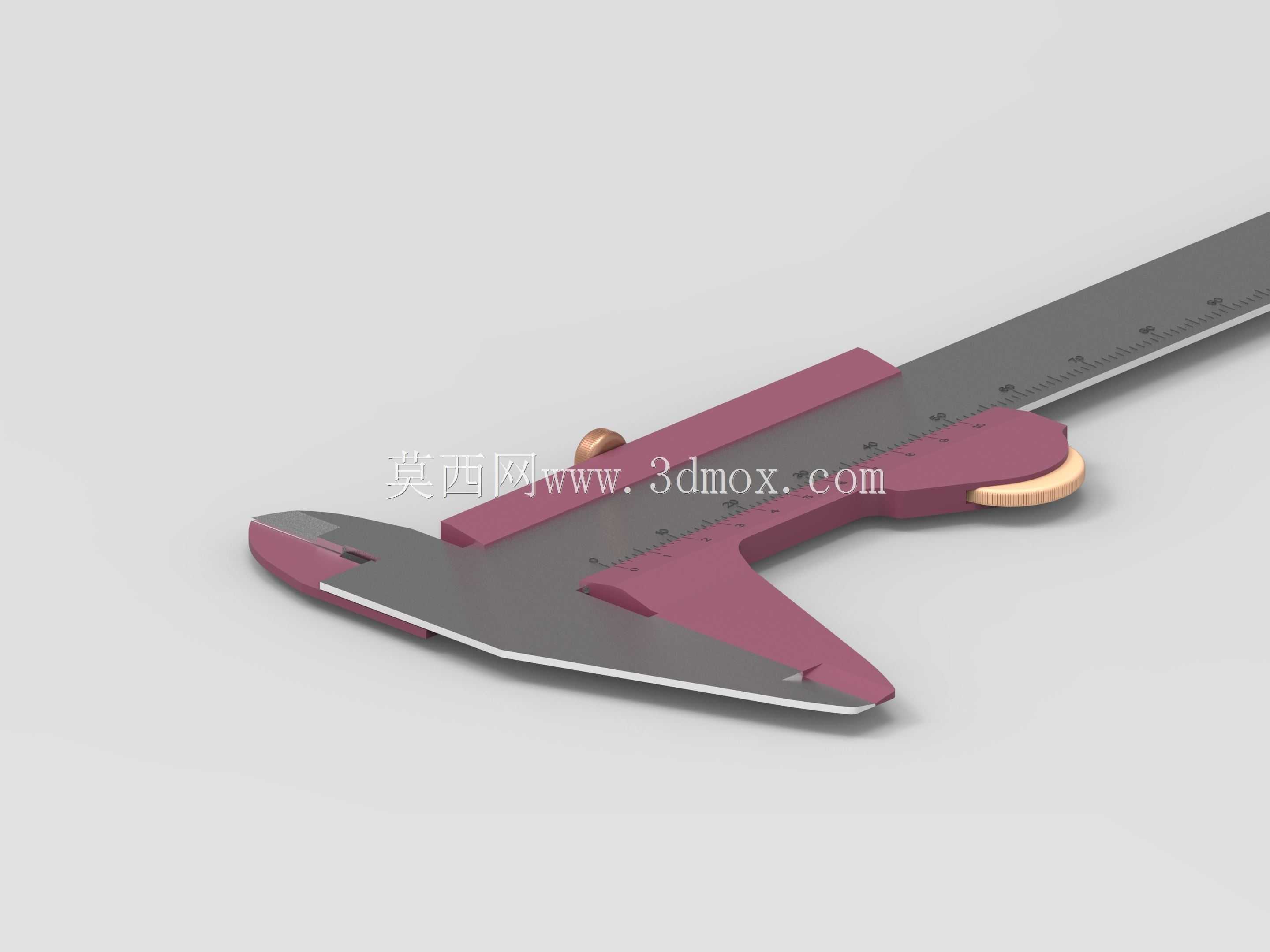

　　结构设计上充分考虑了实际使用的人机交互需求：游标框侧面加工有防滑滚纹，操作人员戴沾有切削液的劳保手套也能稳定推动滑块，锁紧螺钉的旋钮尺寸放大，不需要额外工具就能徒手拧紧固定读数，测量爪的刃口做了微小倒角处理，既保证测量时刃口能贴合工件表面，也避免锋利边缘划伤操作人员或刮伤精密工件的已加工表面。尺身的刻度区域做了下沉式凹槽设计，日常使用中刻度面不会直接与工作台面摩擦，避免刻度磨损模糊。整套模型完整还原了游标卡尺的装配关系，所有运动部件的滑动行程、限位位置都和实物量具一致，既可以作为量具结构教学的演示模型，也能用于虚拟装配实训、车间工位工具排布的场景搭建，帮助设计人员理解机械量具中通过刻度差分实现高精度读数的设计思路，以及滑动导向结构在便携检测设备中的典型应用方式。
