游标卡尺便携防护收纳壳体结构

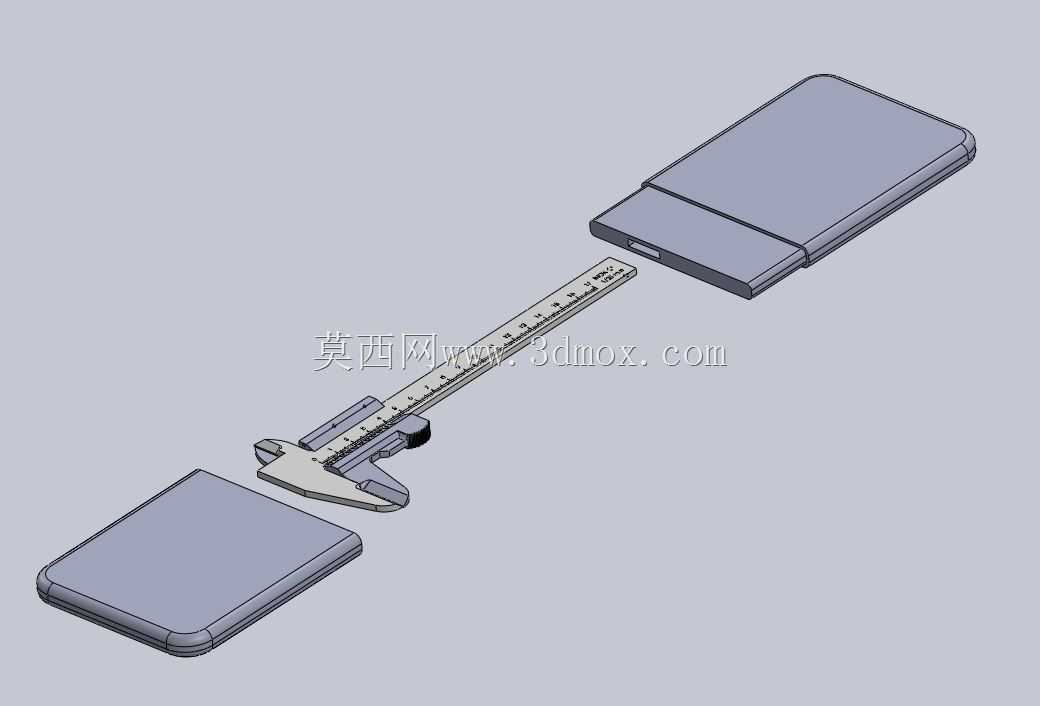

　　该结构围绕小型游标卡尺的日常携带与存放需求展开，重点解决量具在工具箱、维修包、加工现场流转过程中容易受到磕碰、污损和潮气影响的问题。卡尺本身属于精密测量器具，尺身、测量爪、刻度面和滑动部位对异物、撞击和锈蚀都比较敏感，若长期裸露放置，金属表面可能因手汗、切削液或环境湿度产生锈斑，测量爪也可能在混放时被其他工具挤压变形。防护壳体采用上下分体式盒体思路，上盖与底壳分别承担封闭、定位和容纳功能，闭合后形成相对独立的收纳空间，使卡尺不再直接接触工具箱内的扳手、螺丝刀、零件等硬物。

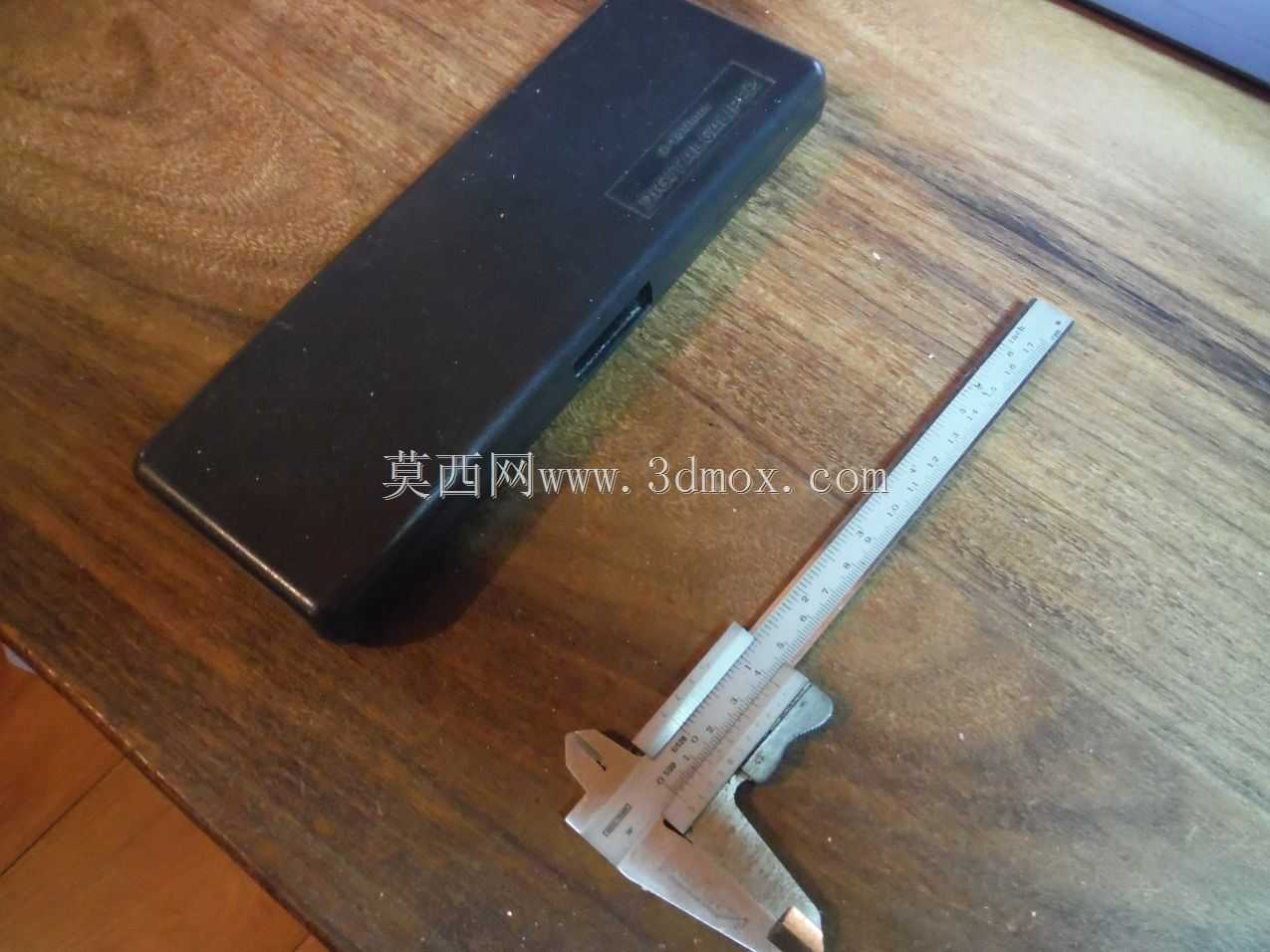

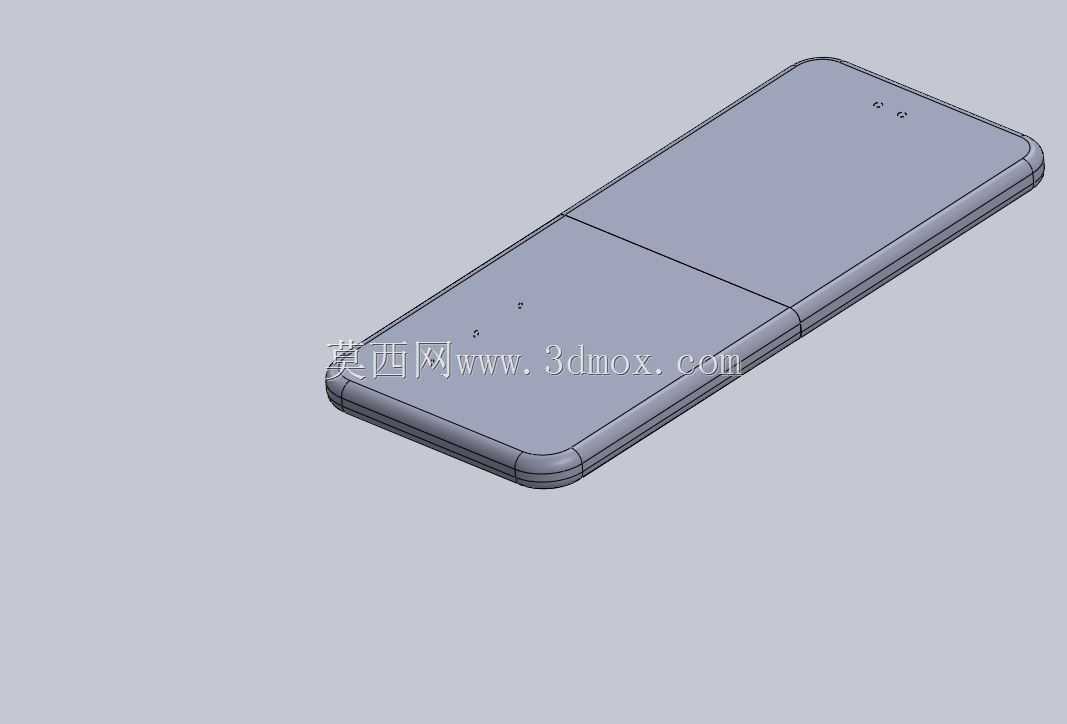

　　从使用场景看，这类壳体适用于机加工巡检、装配工位、维修现场、教学实验室以及个人工具包。操作人员在完成孔径、厚度、台阶尺寸或小型零件外形测量后，可将卡尺收拢并放入壳体内，避免尺爪外露。盒体外形采用圆角矩形布局，边缘没有尖锐突出结构，手持或放入包内时不易刮擦其他物品。底壳内部预留与卡尺轮廓相适应的容纳区域，尺身沿盒体长度方向放置，测量爪和滑动尺框位于较宽的一端，既减少晃动，也便于开盖后直接取放。

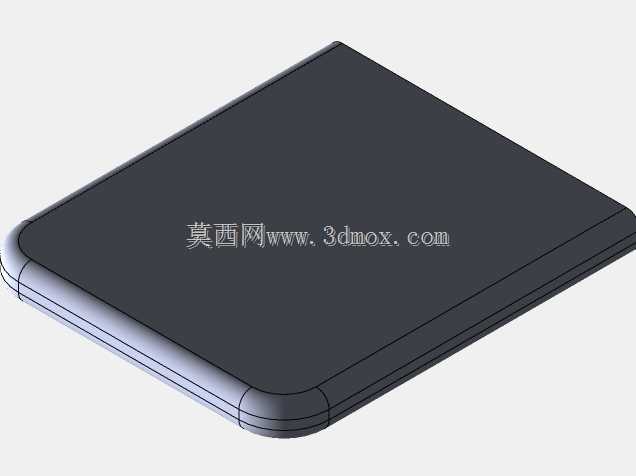

　　结构设计上，壳体并不追求复杂机构，而是以易制造、易清洁、耐用为主要目标。盒壁厚度需要在防护能力与材料消耗之间取得平衡：过薄会降低抗挤压能力，卡尺受到外部载荷时容易传递到尺身；过厚则增加外形尺寸和重量，不利于便携。边角区域通过圆角过渡降低应力集中，尤其在跌落或受压时，圆角能够分散局部冲击，减少壳体开裂风险。上下盖之间的分模面保持平直，便于通过常见的塑料成型或增材制造方式制作；若采用打印工艺，还可根据实际卡尺尺寸对内腔深度、侧壁间隙和扣合位置进行快速调整。

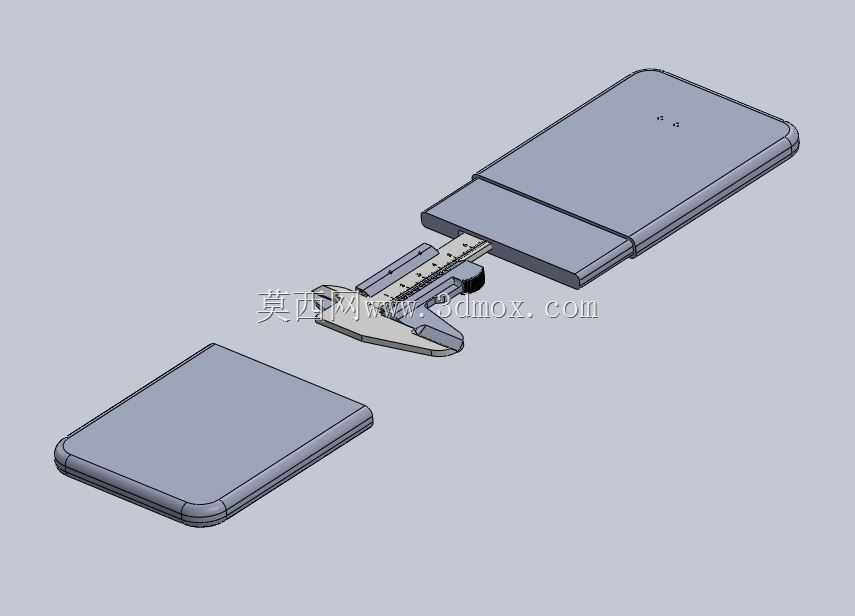

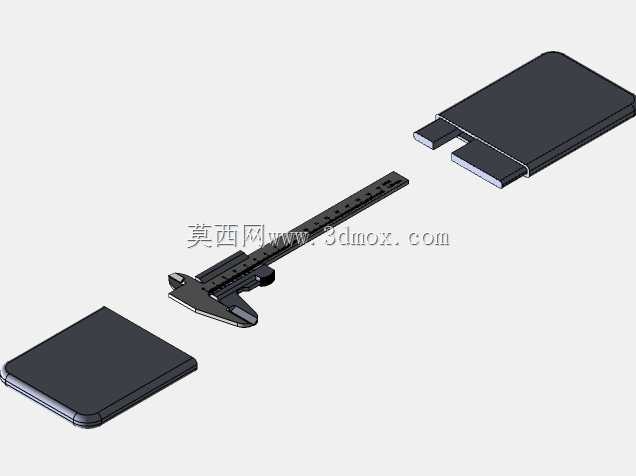

　　内腔设计是该类防护盒的关键。卡尺收拢后虽然整体呈长条状，但测量爪端部、深度尺和滑动尺框存在局部高度差，若盒体仅做成简单平面凹槽，闭合后可能出现尺身受压、局部悬空或盖体干涉。因此，内腔需要按照卡尺的实际投影和高度轮廓设置避让区，在测量爪位置保留足够空间，在尺身区域提供侧向约束，在端部留出取手缺口。这样既能让卡尺稳定卧放，又能避免盒盖直接压在刻度面或滑动机构上。对于需要长期存放的场景，还可在盒内预留干燥片或防锈纸放置空间，使壳体不仅是物理外包装，也能形成简易的防潮维护环境。

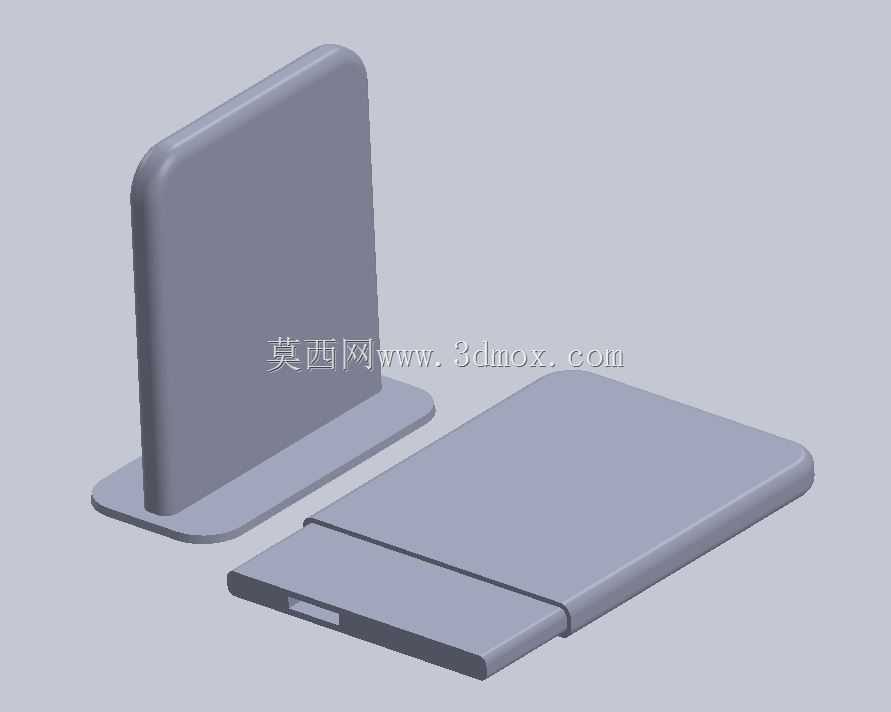

　　外形尺寸方面，盒体边界主要由卡尺收拢长度、测量爪宽度和握持余量决定。长度方向应覆盖尺身并在两端保留缓冲距离，防止卡尺尖端直接顶到盒壁；宽度方向以尺框和测量爪的最大外廓为基准，再增加侧壁厚度与少量间隙；高度方向则需容纳卡尺叠放后的最大厚度，并保证上下盖闭合后不压伤尺体。壳体外部轮廓尽量保持规整，便于在工位抽屉、工具包隔层或量具柜中堆叠。若用于固定场景，还可在底壳背面或侧面扩展挂孔、标签槽或防滑筋，使收纳盒能够挂置、标识或与其他量具盒统一管理。

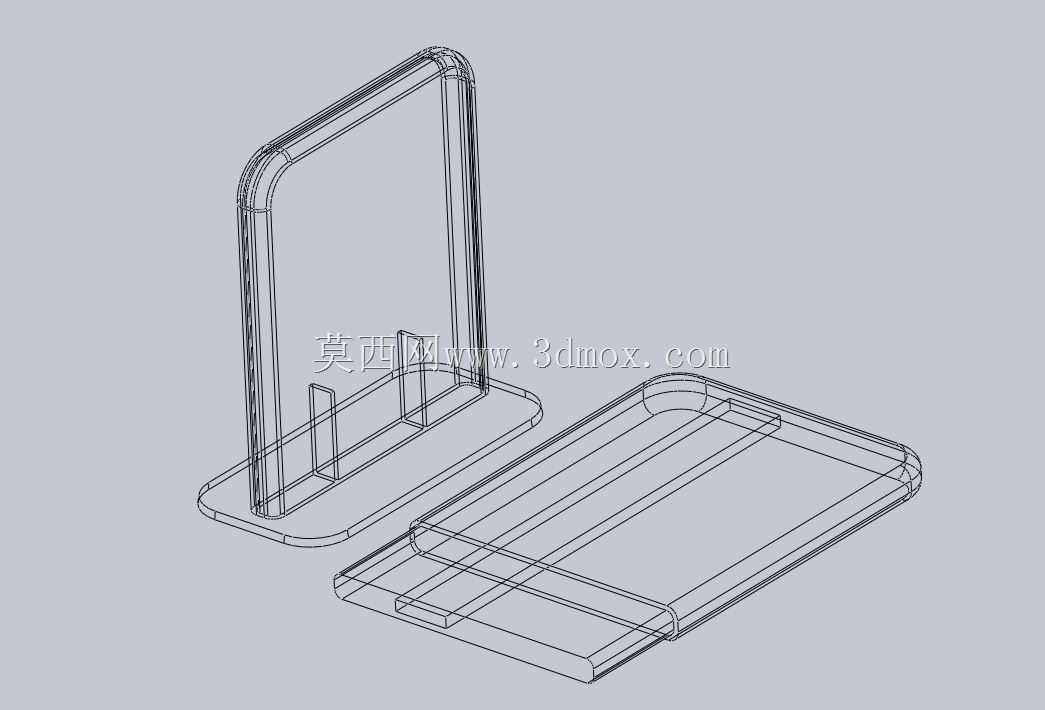

　　开合与扣合结构需要兼顾可靠性和操作便利性。盒体可采用侧边卡扣、止口配合或弹性过盈配合，使闭合后不会因普通搬运而自行松开；同时开启力不宜过大，避免操作人员单手取用量具时不便。止口结构能够提高上下盖的对齐精度，并减少灰尘、铁屑从接缝进入。对于加工车间环境，铁屑和粉尘较多，盒体表面应尽量减少深槽和细小死角，便于擦拭清理；内腔也不宜设置过多难以清洁的薄壁筋位，以免碎屑积聚后划伤卡尺表面。

　　从防护逻辑看，壳体对卡尺的保护分为三个层次：第一层是外轮廓抗冲击，圆角盒壁和闭合空间承受外部碰撞；第二层是内腔定位，通过轮廓避让和侧向限位减少卡尺在盒内窜动；第三层是环境隔离，闭合后降低手汗、水分、灰尘与金属尺身的接触概率。三者结合后，能够明显降低卡尺锈蚀、测量爪碰弯、刻度磨损等常见故障的发生概率。

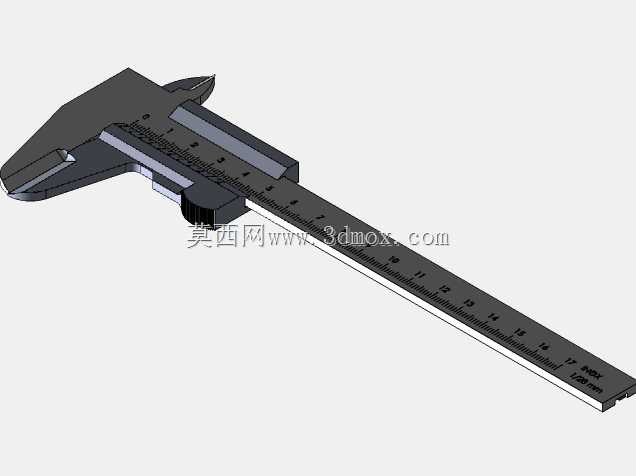

　　在建模过程中，应先依据卡尺收拢状态建立参考装配，确认尺身、尺框、测量爪和深度尺的最大外廓，再反推盒体内腔。内腔与量具之间不宜采用完全零间隙，需考虑塑料件成型误差、表面粗糙度以及卡尺放入时的引导倒角。开口边缘设置小倒角或圆角，可以提高取放顺畅度，也能减少长期使用后边缘发白、脆裂的问题。若后续需要批量生产，可进一步加强筋位、卡扣和壁厚过渡；若以现场自制为主，则可优先保证内腔适配、盒盖不干涉和结构强度。

　　整体来看，该防护壳体不是复杂的传动或精密机构，却直接关系到量具的使用寿命和测量可靠性。它把卡尺从裸露工具转变为可收纳、可携带、可防护的工位器具，适合在频繁移动和多工具混放的环境中使用。设计重点不在外观装饰，而在尺寸边界、内腔避让、扣合可靠性和防护实用性之间取得平衡。
