V8发动机连杆组件精密结构造型

　　这套三维造型聚焦于V型八缸内燃机核心传力部件，完整呈现了连杆杆身、连杆盖以及配对装配状态的几何关系，是动力总成开发阶段用于结构校核、运动干涉分析与装配工艺验证的典型零部件数模。

　　从实际装机场景看，该部件工作在气缸体与曲轴之间的封闭腔体内，上端通过活塞销与活塞相连，下端大头抱夹在曲轴连杆轴颈上，随曲轴转角变化完成往复直线运动与旋转运动的转换。V8机型由于两列气缸呈夹角布置，连杆在曲轴上的排布更为紧凑，对大头侧向宽度、杆身摆动包络以及与缸壁、活塞裙部的间隙都提出了更苛刻的要求，建模时必须把这些动态边界一并纳入考量。

　　结构上，连杆采用成熟的平切口或斜切口分体式设计，杆身与连杆盖通过两根高强度螺栓在大头侧锁紧，结合面处设置定位结构以保证重复装配精度。数模中可以看到杆身截面沿长度方向呈工字形过渡，这种构型在锻造工艺允许的前提下，能够在有限的轮廓尺寸内获得更高的抗弯截面模量，同时控制往复质量，降低高速工况下的惯性载荷。小头端压入衬套并开设油孔，用于引导活塞销的润滑；大头内侧则预留轴瓦安装位，与曲轴轴颈形成流体动压摩擦副。

　　设计思路层面，这类零件的三维建模并非单纯绘制外形，而是围绕受力路径展开。燃气爆发压力作用在活塞顶面后，经活塞销传递至连杆小头，再沿杆身轴线传向大头与曲轴，因此杆身中心线、大小头孔中心距以及螺栓孔位置都需要严格共线或对称。模型中大小头孔、螺栓过孔、定位销孔以及结合面均按实际加工特征表达，倒角、卸载槽和油道孔位也有体现，便于后续在工程图中直接提取尺寸链，或导入有限元环境进行静强度、屈曲与疲劳寿命评估。

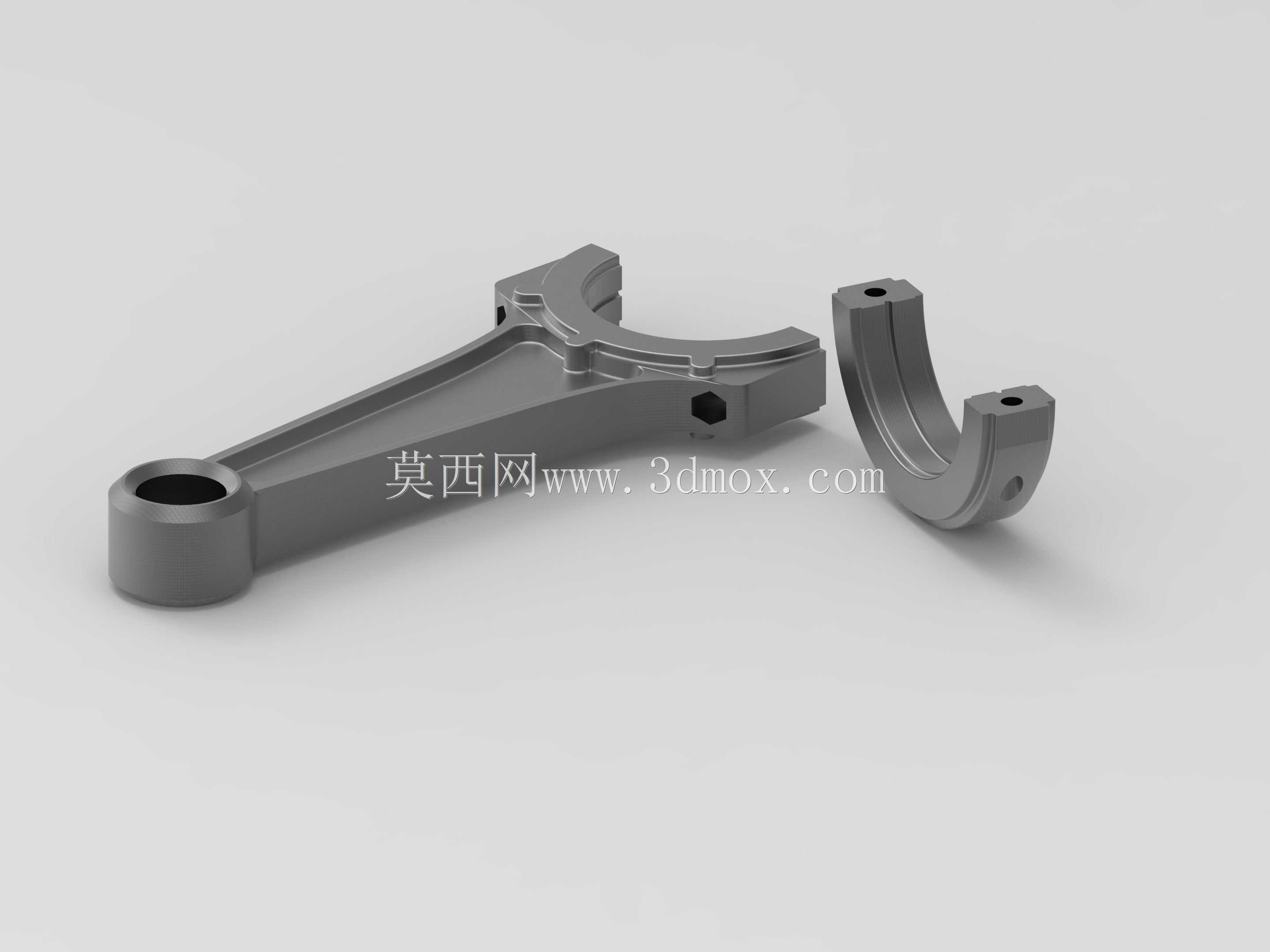

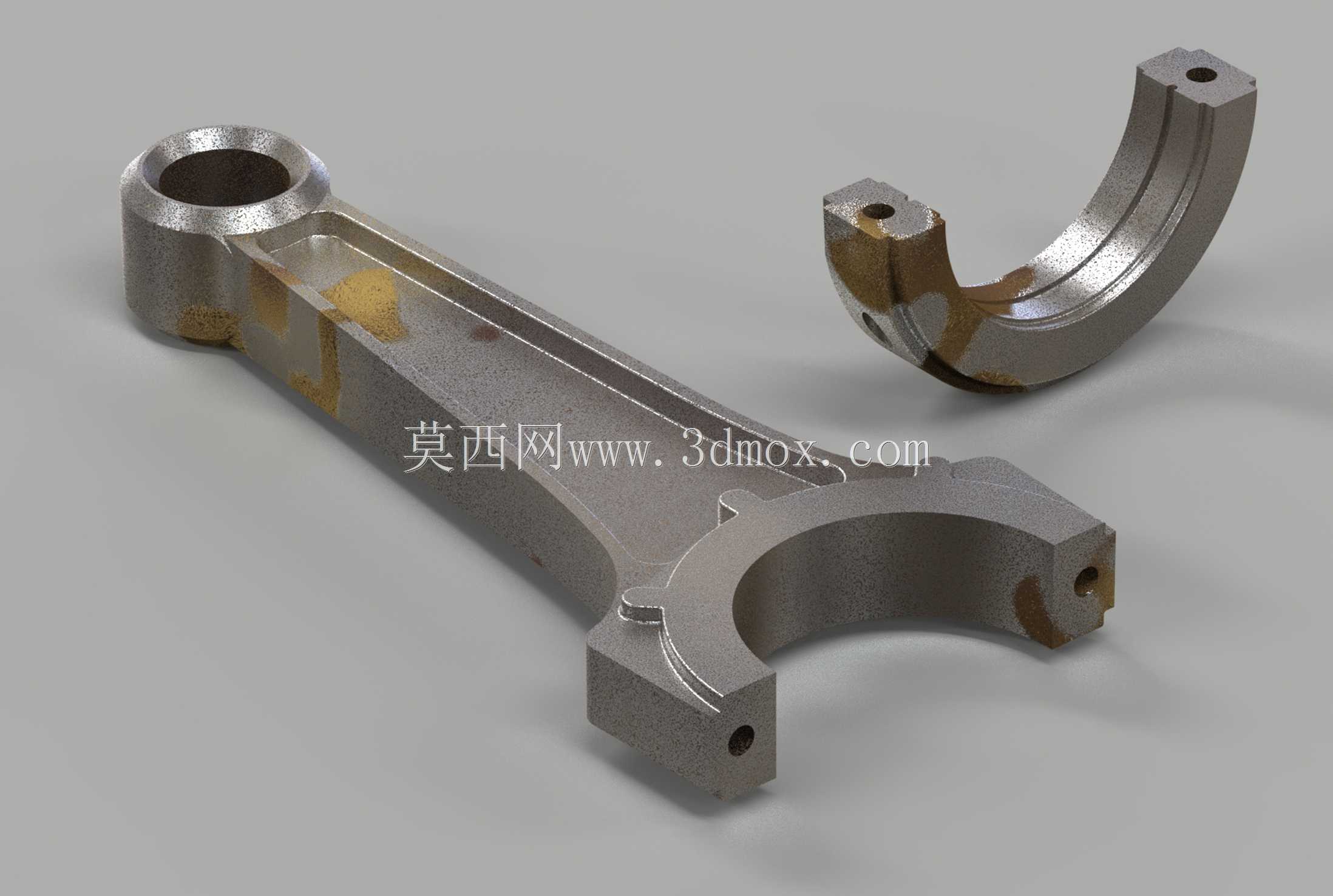

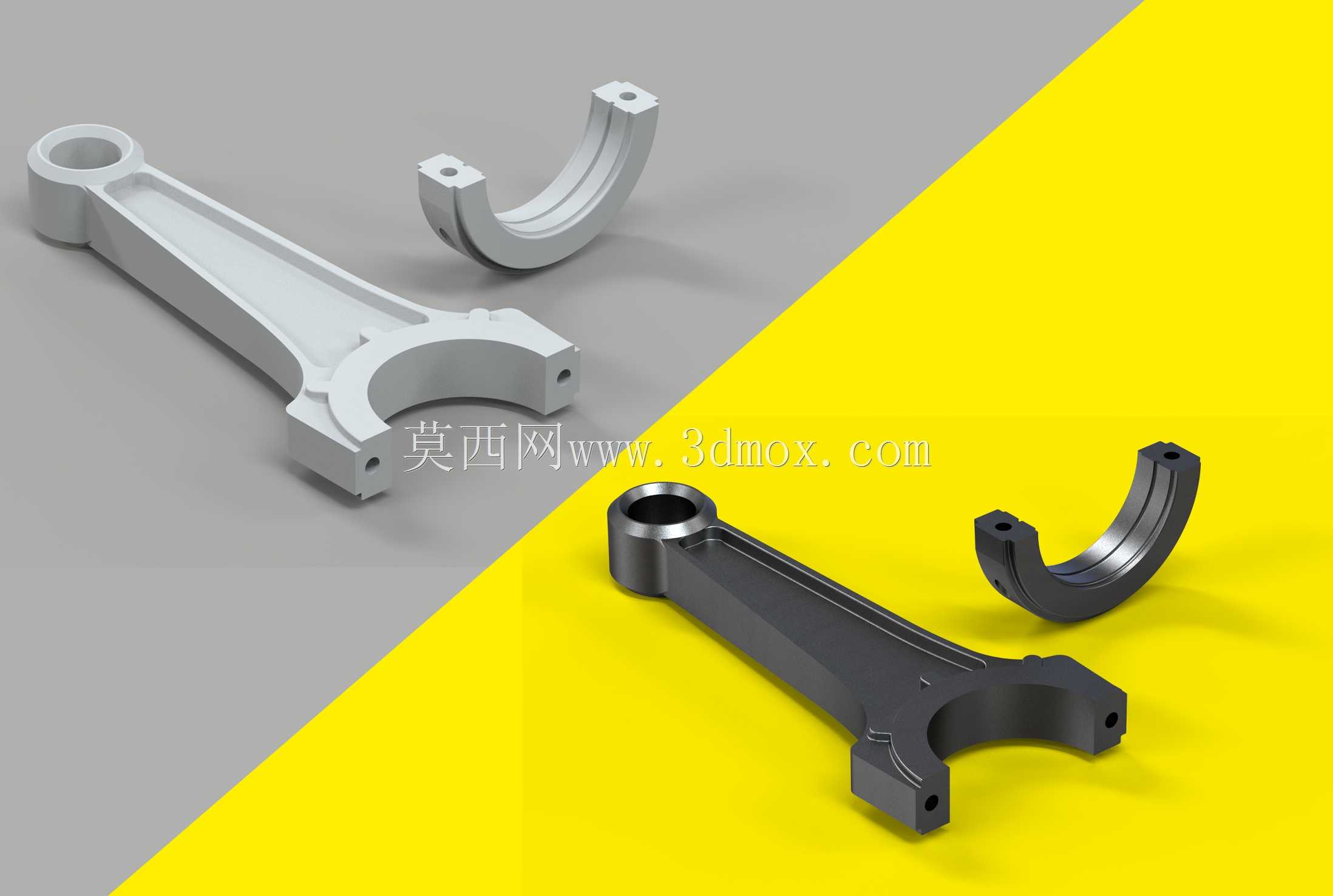

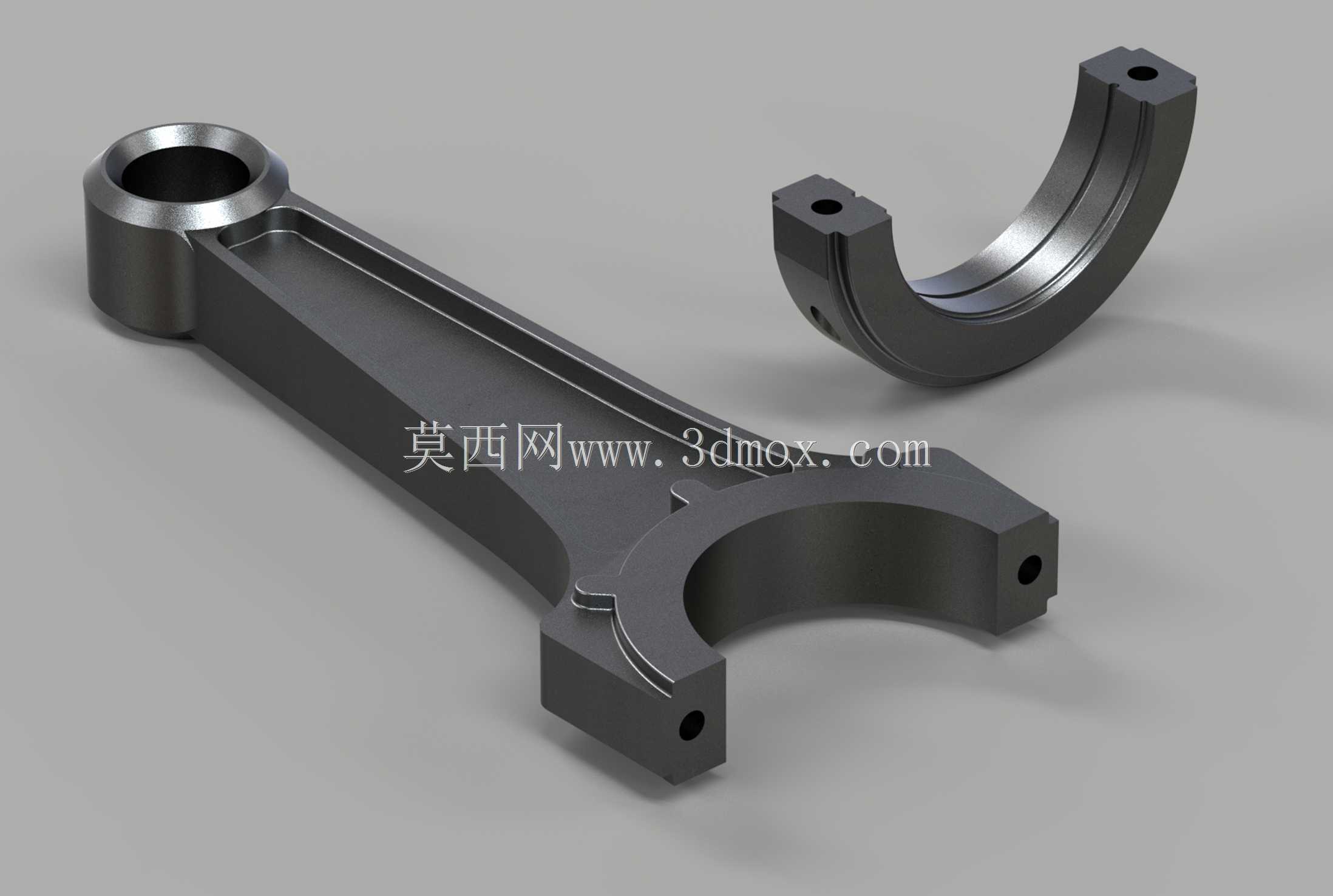

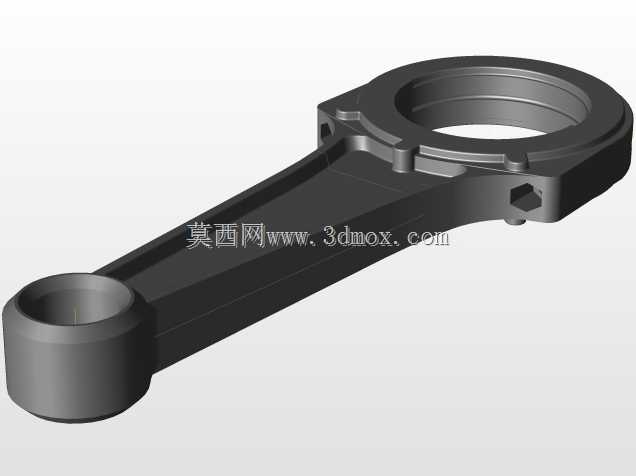

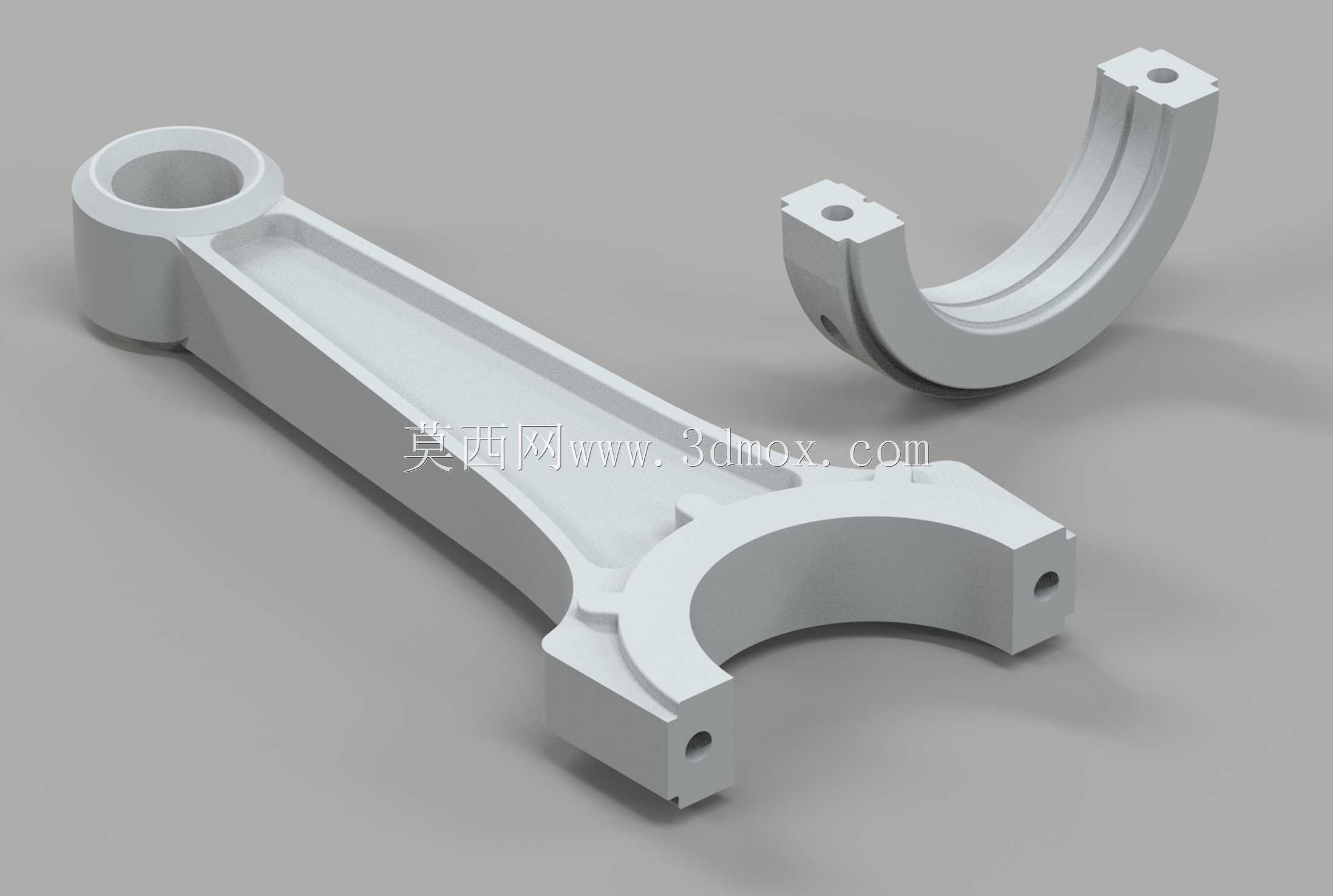

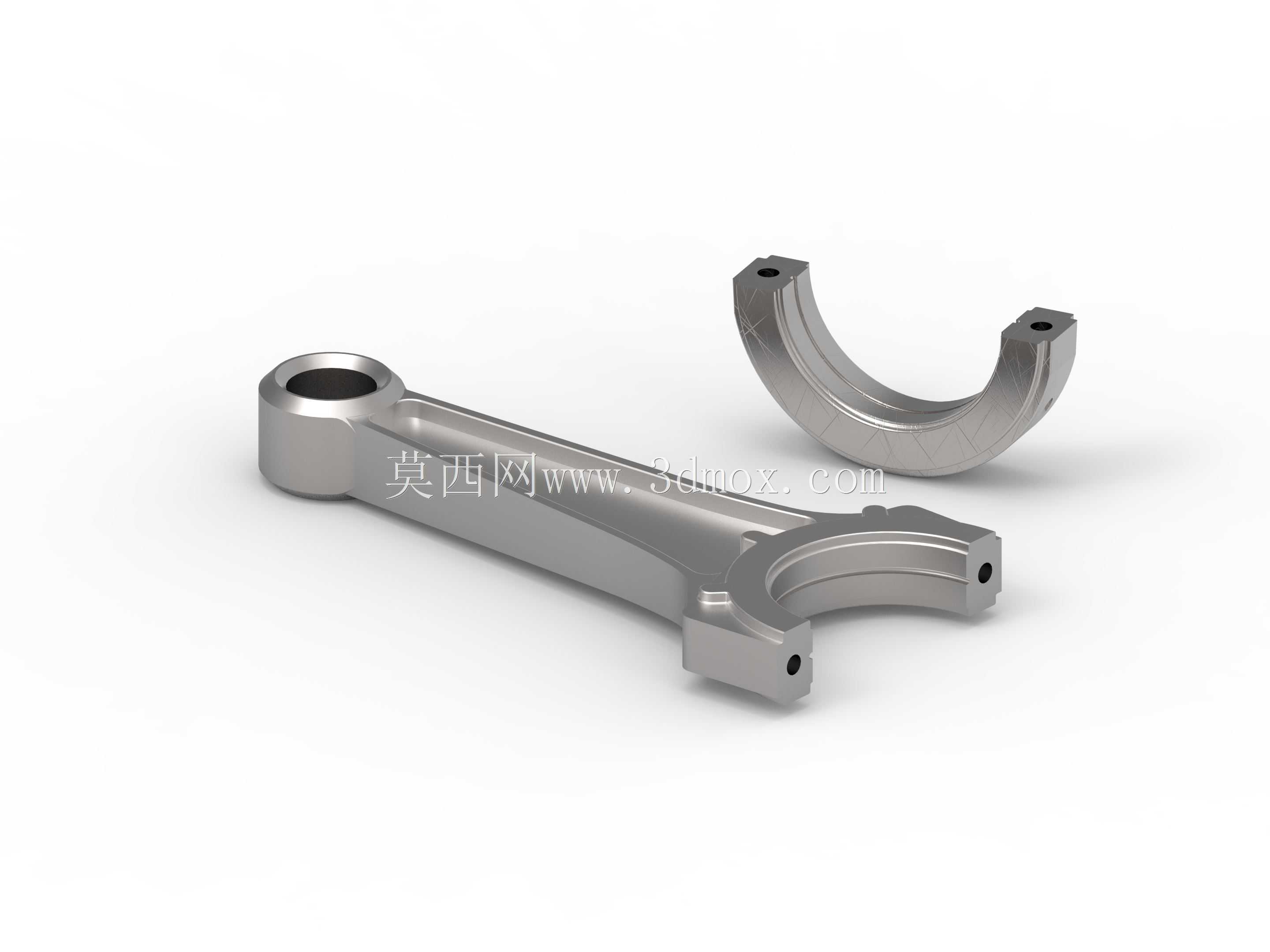

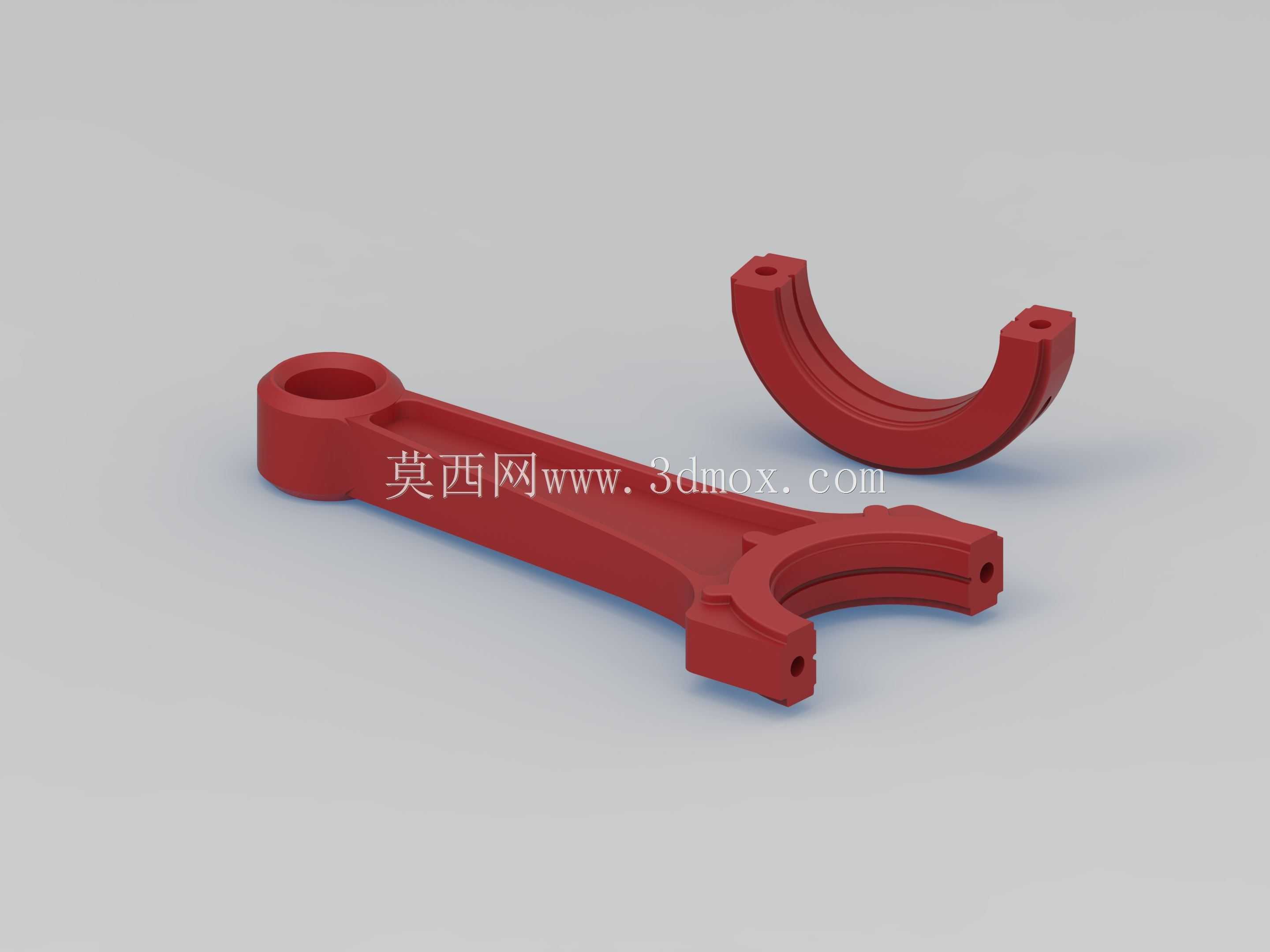

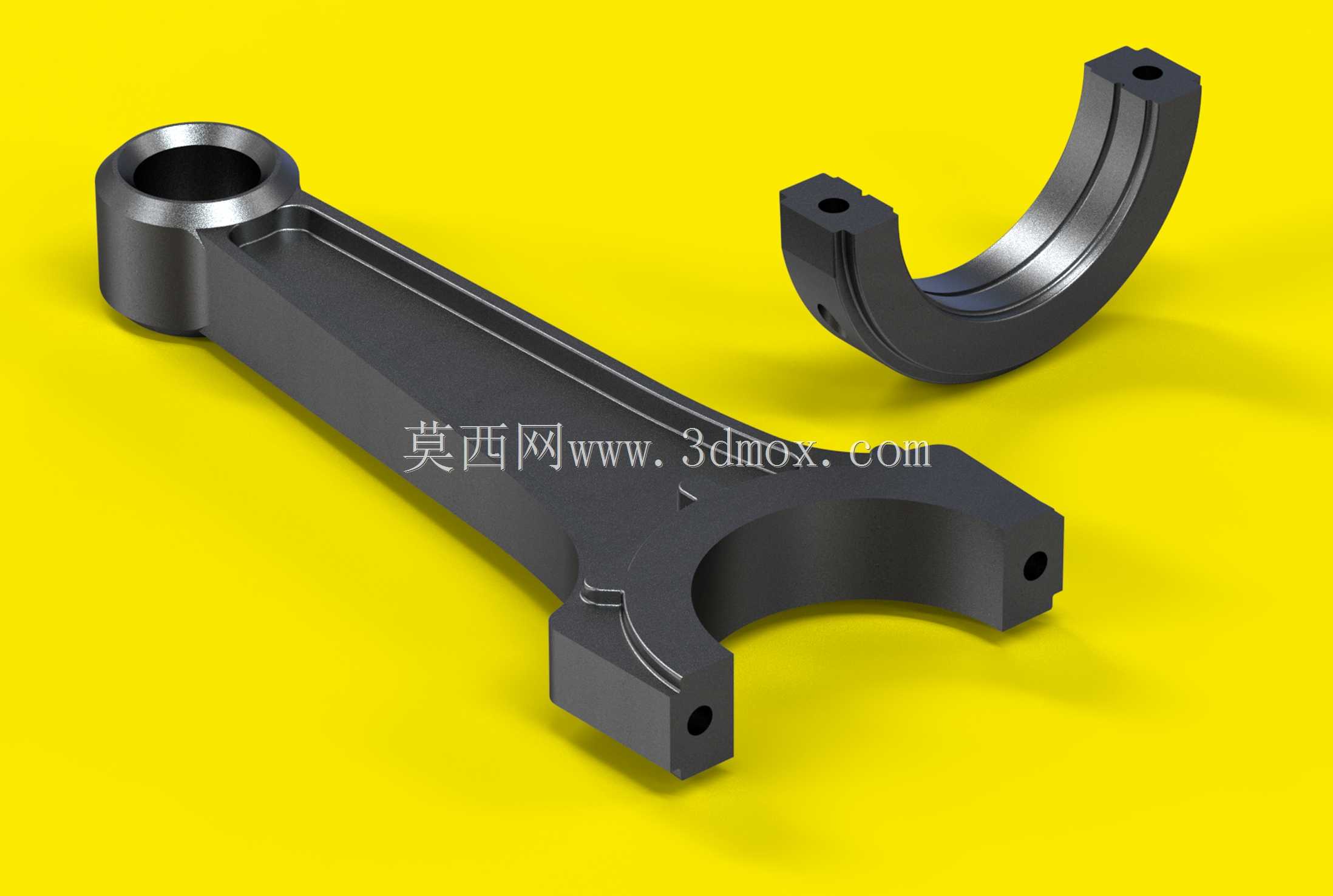

　　外形与安装边界方面，连杆的总长、大头外径、小头宽度以及杆身厚度决定了它在气缸内的摆动空间。V8发动机曲轴的连杆轴颈长度有限，相邻气缸的连杆往往并排或错列布置，因此大头侧向厚度必须控制在轴颈可用宽度之内，同时保证螺栓头部不与相邻连杆、平衡块发生碰撞。小头外径则要兼顾活塞销座的跨度，避免在上止点附近与活塞内腔或缸套下部干涉。数模将连杆与连杆盖分开表达，又给出合装后的整体形态，能够清晰展示螺栓预紧后结合面的贴合关系，以及轴瓦、衬套压装后的占位情况。

　　在工艺端，这套造型可直接用于锻模或铸模的毛坯推导：沿分模面补充拔模斜度、加大圆角并预留加工余量，即可得到锻件数模；结合面、大头孔与小头孔则作为关键机加工基准，在粗加工、半精加工与珩磨工序中逐步保证形位公差。对于教学与选型人员而言，模型还能直观说明V8发动机曲柄连杆机构的布置逻辑——八根连杆按发火顺序在曲轴上交错工作，其质量分组、动平衡匹配以及螺栓重复使用规范，都可以借助该几何模型进一步展开分析。整体来看，该数模在特征完整性与装配关系表达上较为到位，能够支撑结构设计复核、运动仿真、工装夹具设计以及教学演示等多类工程用途。
