50毫米碳管公路自行车前轮结构设计

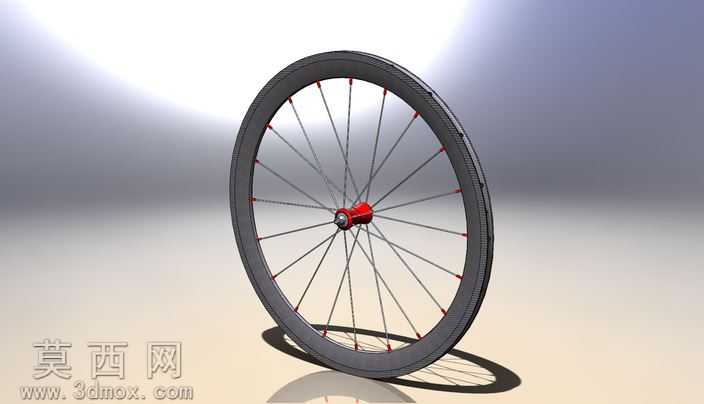

本作品为公路自行车前轮的三维建模设计，采用50毫米框高的碳纤维管圈体结构，整体建模过程严格遵循公路轮组的实际工程尺寸规范，在三维软件中先完成轮圈的回转体基础造型，针对无孔式碳圈的结构特点，精准还原20个辐条安装位的乳孔结构，避免传统开孔轮圈的强度损耗问题，同时匹配21毫米宽度的外胎安装位，适配主流公路自行车开口胎的安装需求。建模过程中对辐条采用径向直拉的排布逻辑，每根辐条的长度、张力固定端的结构都做了参数化设定，辐条与轮圈、花鼓的连接位置做了精准的装配约束，还原直拉辐条轮组的力学传导特性。花鼓部分采用中心乳头式结构设计，对花鼓的轴心、轴承安装位、辐条固定法兰都做了精细化建模，红色的花鼓端盖部分单独做了材质分区，方便后续渲染时区分金属与涂装部件的质感。渲染阶段采用影棚级的三点布光逻辑，主光源从轮组侧上方投射，勾勒出碳圈的弧形轮廓与碳纤维材质的细腻纹理，辅光源补全花鼓与辐条的暗部细节，地面添加柔和的投影效果，还原轮组放置在平面上的真实光影状态，材质设定上碳圈采用哑光碳纤维纹理，辐条采用亮面金属材质，花鼓主体做金属阳极氧化质感，端盖做亮红色烤漆质感，轮胎采用哑光橡胶材质，不同材质的粗糙度、反射率参数都经过反复调试，让整体渲染效果贴近真实轮组的视觉表现。设计思路上围绕公路轮组的气动性能与轻量化需求，50毫米框高兼顾平路巡航的气动优势与爬坡时的重量控制，20孔直拉辐条排布在保证轮组径向强度的同时减少辐条风阻，无孔碳圈结构提升圈体的整体刚性与气密性，中心乳头式花鼓方便后续的辐条张力调整与维护，整体模型可用于轮组结构验证、产品渲染展示、骑行装备相关的设计参考，各部件的装配关系清晰，可直接用于后续的工程拆解、3D打印验证或者运动仿真分析。
