简约靠背式代步三轮车车架结构设计

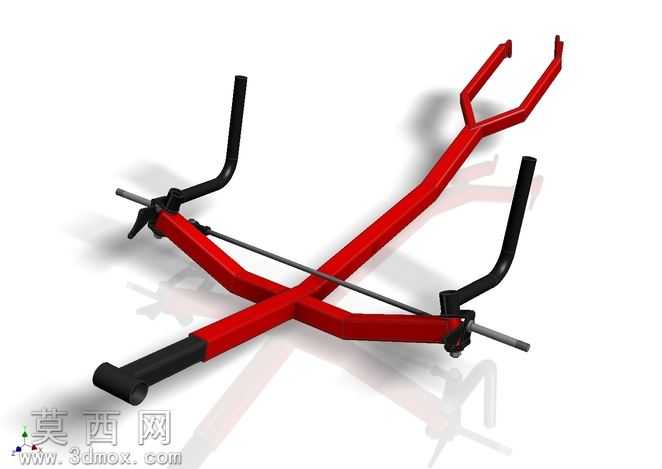

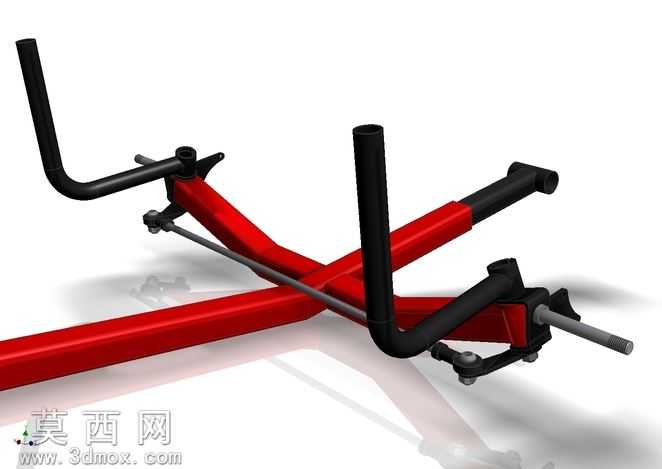

本作品为靠背式三轮车车架的三维建模设计，整体采用交叉式主承载梁结构，在三维建模过程中，首先通过草图绘制确定车架各段管材的走向与连接节点，以直线型管材作为主框架的核心构成，匹配设计初期“用最小加工工具即可完成制作”的思路，减少复杂弯管工艺的使用，降低生产加工的门槛。建模时对主横梁、后叉臂、前部安装位分别进行独立特征建模，通过装配约束完成各部件的拼接，精准还原各连接点的装配关系，其中横向稳定杆采用细径管材建模，两端与主车架的连接位置设置了对应的安装固定结构，保证车架整体的抗扭性能。材质渲染阶段，主承载梁部分采用亮红色金属漆材质，模拟钢制管材喷塑后的表面质感，把手握把、端部护套部分采用黑色哑光橡胶材质，金属杆件部分做了轻微的金属反光处理，渲染时添加了柔和的环境阴影，突出车架的立体结构与空间层次。结构设计上，交叉式的主横梁既承担了座椅靠背的安装支撑功能，又同时作为后轮安装叉臂的延伸结构，将乘员重量、后轮受力通过交叉梁分散传递，减少应力集中点；两侧向上延伸的黑色弯管为靠背支撑与扶手安装位，前端伸出的轴杆为前轮转向机构的安装基座，各安装位均预留了标准的装配孔径，可直接适配常规三轮车的转向、轮组、座椅配件。整个设计遵循极简实用的原则，没有多余的装饰性结构，所有管材的裁切均以直线切割为主，仅在扶手、握把位置保留必要的弯折，让小作坊也能依靠基础的切割、焊接工具完成车架的制作，兼顾了结构强度与易加工性，适合作为低成本休闲代步三轮车的基础车架方案使用。
