6206型深沟球轴承三维建模作品

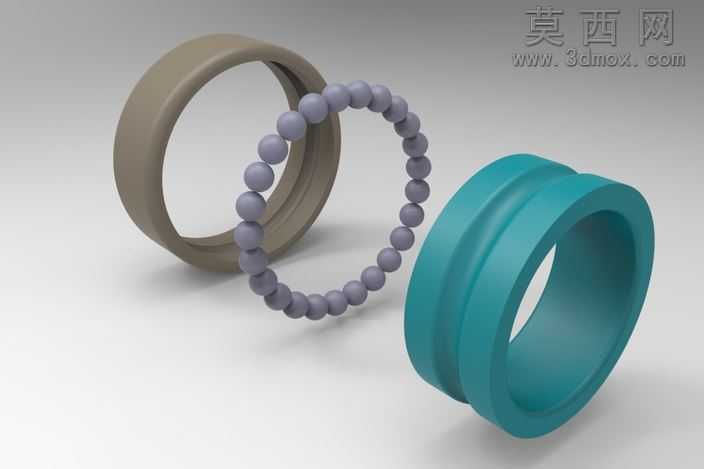

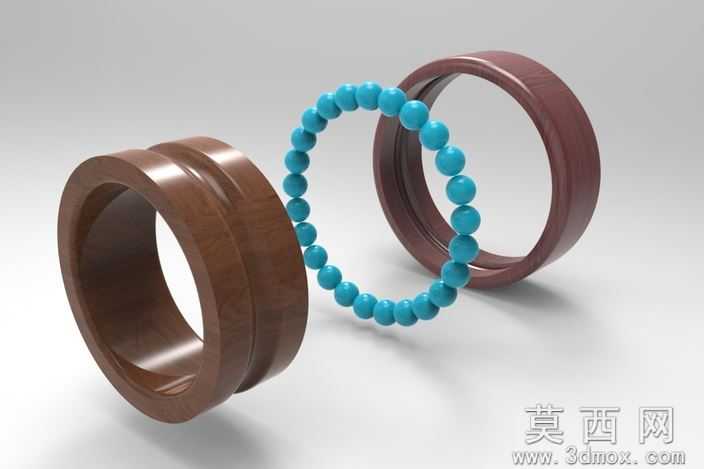

本作品为6206型深沟球轴承的三维建模成果，建模过程严格遵循该型号轴承的标准尺寸参数，依托三维建模软件完成全参数化结构搭建，完整还原深沟球轴承的核心组成结构，包含外圈、内圈、滚动体、保持架四大核心部件，各部件间的装配间隙、配合公差均参考机械设计标准设定，确保模型结构符合真实轴承的装配逻辑。建模阶段首先绘制内圈与外圈的截面旋转草图，通过旋转特征生成内外圈的基础实体，针对内外圈上的滚道结构，采用精确的圆弧轮廓约束，保证滚道曲率与滚动体的球面曲率匹配，还原滚动体与滚道的接触配合关系；滚动体采用球体特征建模，按照6206轴承的标准钢球数量进行圆周阵列排布，确保每个滚动体在滚道内的位置均匀分布；保持架部分通过草图绘制兜孔轮廓，经拉伸、阵列、倒圆角等特征操作完成建模，兜孔结构与滚动体的间隙设置合理，还原保持架对滚动体的限位约束作用。材质与渲染阶段，针对不同部件匹配对应真实材质：内外圈采用高碳铬轴承钢材质，调整材质参数呈现金属磨砂质感与细微的金属反光，还原轴承钢经热处理后的表面质感；滚动体设置为抛光轴承钢材质，提高材质反光度与光滑度参数，体现钢球经精磨后的高光镜面效果；保持架根据常规6206轴承的配置，采用胶木材质，调整漫反射参数呈现深棕红色的非金属哑光质感，同时添加细微的材质纹理模拟胶木压制成型的表面肌理；轴承外侧的密封胶圈采用丁腈橡胶材质，设置低反光、高粗糙度的材质参数，还原橡胶件的哑光深色质感。渲染阶段采用三点布光方案，主光源提供主要照明突出轴承整体轮廓，辅光源补光消除结构暗部死黑，轮廓光勾勒轴承边缘提升立体感，背景采用中性浅灰色调突出主体，最终渲染图清晰展现轴承各部件的结构层次与材质差异，可用于机械教学演示、产品展示、装配模拟等多种场景。
