拓扑优化轻量化工业连接支架设计

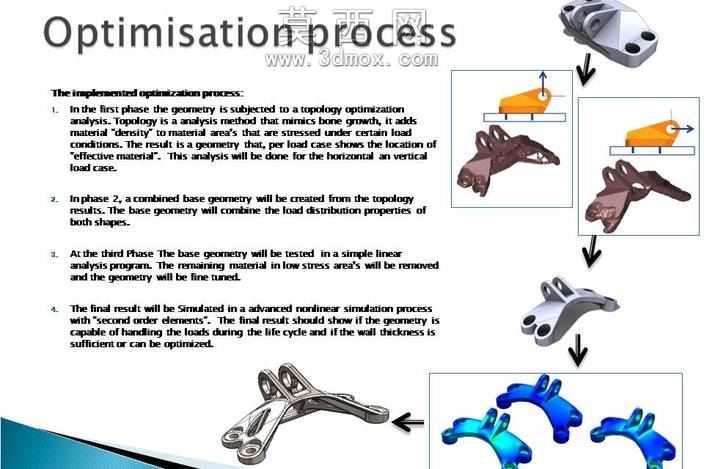

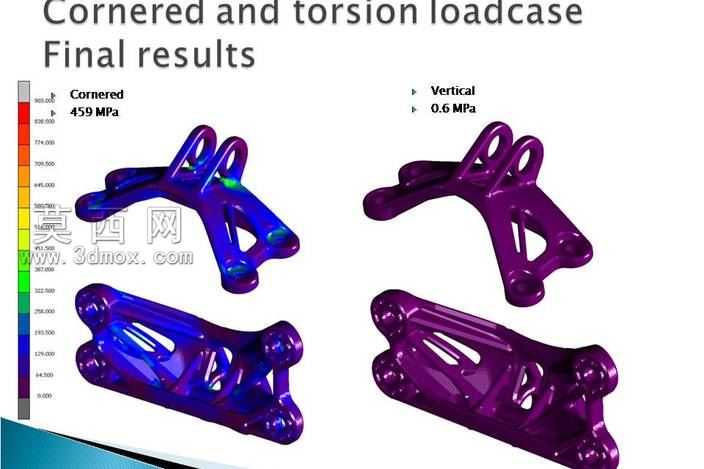

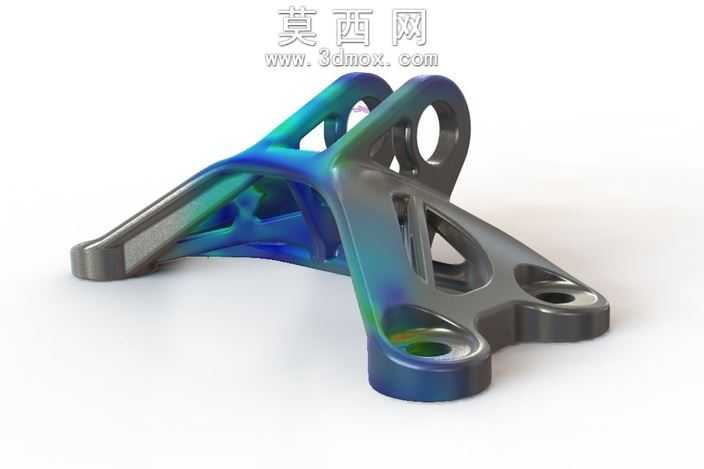

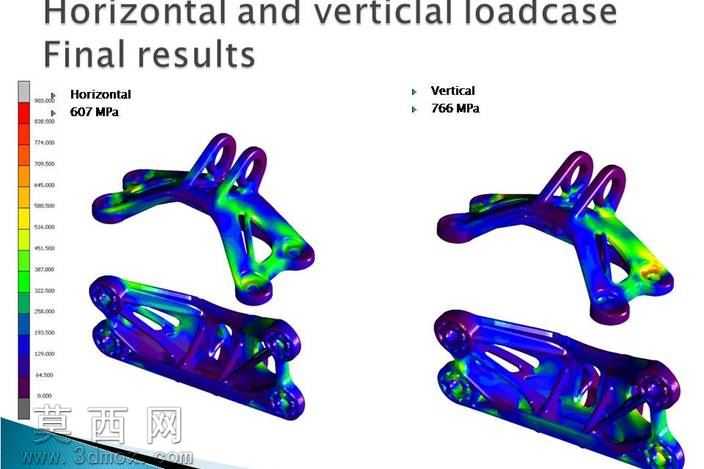

本作品为经过拓扑优化设计的工业连接支架，整体建模过程依托三维参数化设计软件完成，从初始的实体毛坯构型出发，结合垂直方向受力模拟的力学分析结果开展迭代式结构优化。建模阶段首先根据支架的安装定位需求确定三个安装孔位的基准坐标，预留出足够的螺栓连接装配空间，明确底部支撑面与上部连接端的位置公差要求，搭建初始的实体占位模型，确保整体外轮廓满足装配边界的尺寸限制。随后导入力学仿真模块开展垂直力加载模拟，测算得到初始结构的最大应力为766Mpa，初始模型容量为96809.49立方毫米，基于应力分布云图识别出低应力冗余区域，按照79%的材料去除目标开展拓扑优化计算，逐步剔除不参与主要传力路径的冗余材料，在保证结构强度满足承重要求的前提下，最大化削减非必要的实体结构。模型渲染阶段采用金属材质质感表现，通过渐变的应力云图色彩映射呈现结构的受力分布特征，高应力区域保留足够的材料厚度，低应力区域通过镂空、筋条重构的方式实现减重，整体过渡曲面做连续顺滑处理，避免应力集中的尖角结构，所有安装孔位周边做局部加厚处理，强化连接部位的结构强度。优化完成后的支架采用一体化的桁架式筋条结构，传力路径清晰流畅，从上部连接端到底部两个安装脚的筋条顺着应力走向布置，既保证了垂直受力下的结构刚性，又大幅降低了整体重量，兼顾了力学性能与轻量化需求，可应用于有减重要求的工业设备连接场景，模型同时保留了优化前后的构型对比，完整呈现从初始毛坯到最终优化结构的设计迭代逻辑，所有曲面均做了倒角过渡处理，避免加工过程中的应力开裂问题，安装孔位的尺寸符合通用紧固件的装配标准，具备实际生产应用的参考价值。
