户外悬臂式交通诱导屏龙门支撑钢架

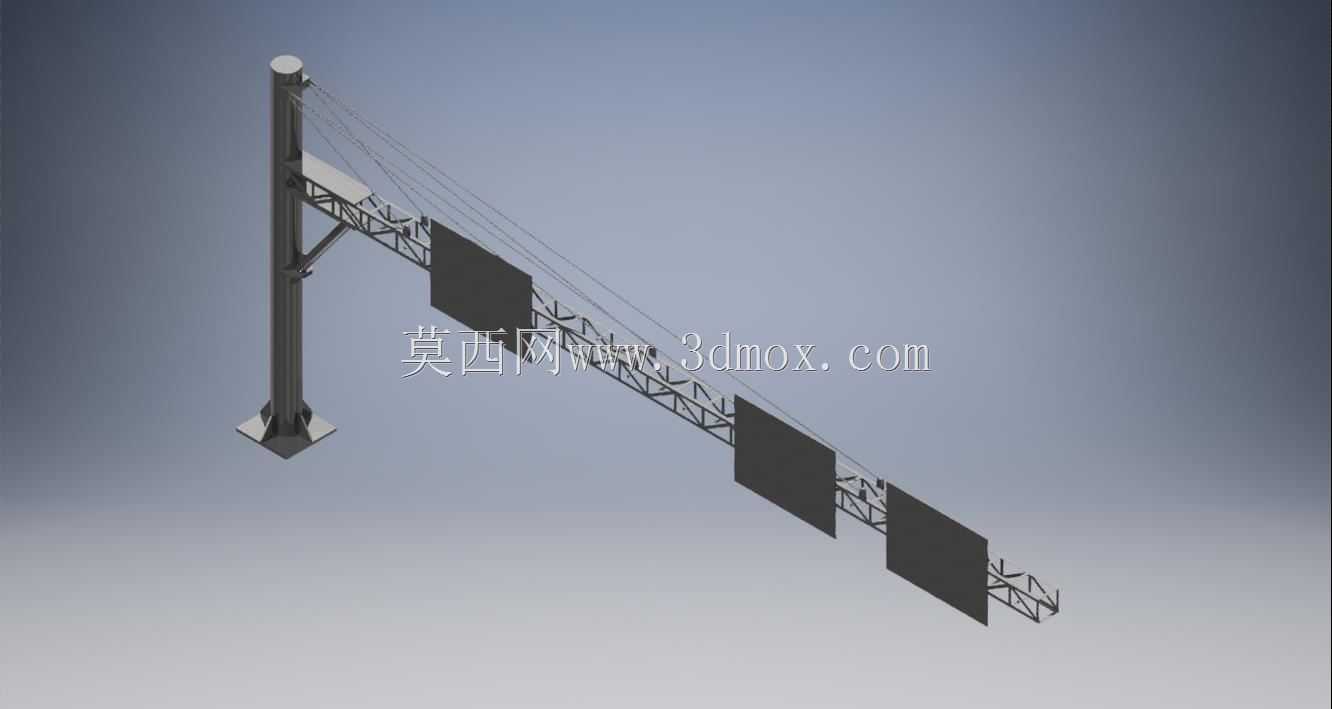

　　这套单侧悬臂式户外交通信息屏支撑结构，在城市快速路、高速公路出入口、园区主干道、收费站前置预告段的布设场景里使用频率很高。和常规双侧龙门架相比，它不需要在道路另一侧开挖基础，在路侧绿化带较窄、对向车道有地下管线、改扩建路段保通施工的工况下，落地适配性更强。整套结构的受力逻辑从底部法兰锚栓开始梳理：立柱底端采用方形加劲肋法兰盘，直接和现场浇筑的混凝土承台预埋锚栓对接，法兰盘上的加劲板沿立柱周圈均匀布置，把悬臂端传递下来的弯矩、水平风荷载、屏体自重逐层扩散到基础截面，避免立柱根部出现应力集中。立柱主体采用大直径厚壁圆管截面，圆管截面在各个方向的抗弯惯性矩一致，面对户外随机风向的交变载荷，抗风振表现比方管立柱更稳定，

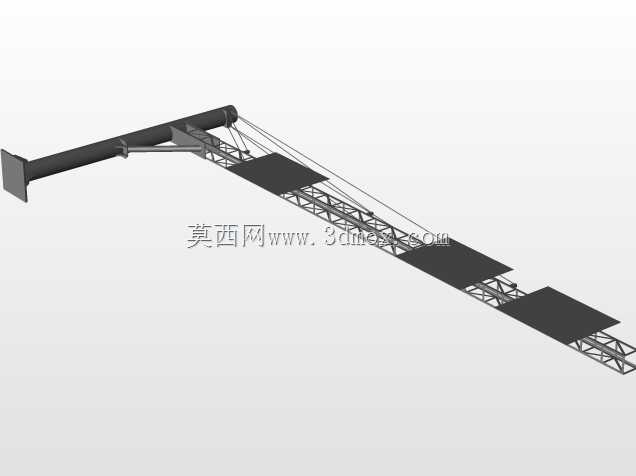

　　也不容易在棱边位置出现应力腐蚀开裂。从立柱中上部向外伸出的主承重臂采用桁架式结构，上下弦杆搭配斜向腹杆拼接成三角形稳定格构，桁架自身自重轻，沿悬臂长度方向的抗弯刚度却足够支撑三块并排布设的大型信息屏，不会在满屏挂载、遭遇强侧风时出现悬臂端下挠超标。三块显示屏通过背面的抱箍支架和桁架弦杆固定，屏体之间预留检修间隙，既可以分屏显示车道限速、前方拥堵预警、施工绕行提示，也可以整屏联动发布全屏交通诱导信息。悬臂最外端设置斜拉钢索，钢索一端锚固在立柱顶端的预留吊耳上，另一端拉结在桁架远端节点，相当于给长悬臂额外增加一道弹性支撑，能大幅抵消悬臂根部的负弯矩，减小桁架弦杆的选型截面，降低整套结构的整体自重。

　　现场安装时首先要复核路侧承台的预埋锚栓定位偏差，立柱吊装就位后先临时揽风固定，调整立柱垂直度在千分之一以内再锁紧锚栓螺母；之后分段吊装桁架臂，在地面先把屏体安装支架预装到桁架对应节点，整体抬升后和立柱侧部的连接法兰对位锁付，最后张拉斜拉索，控制索力让悬臂端预设轻微上拱量，抵消屏体挂载后的长期下挠。结构的外轮廓边界需要在设计阶段就结合道路建筑限界核对：悬臂伸出长度要覆盖所辖全部车道，屏体底部净空必须满足对应道路的通行净高要求，高速公路场景不低于5.5米，城市主干道不低于5米，立柱外侧距离行车道边缘保留足够的安全侧向余量，避免车辆刮蹭。桁架腹杆的排布间距同时兼顾屏体安装点位和后期检修通道，运维人员可以借助桁架上的检修挂点，

　　靠近屏体背面完成模组更换、线路检修，不需要全程动用高空作业车。整套结构的所有外露金属构件都做热镀锌防腐处理，适配户外长期雨淋、尾气侵蚀的使用环境，节点板位置全部采用满焊工艺，焊后做打磨补漆，避免缝隙积水锈蚀。风荷载计算时会按照当地基本风压、屏体挡风面积、桁架自身挡风系数组合验算，校核立柱根部强度、法兰锚栓抗拔力、斜拉索破断安全系数，保证在极端大风天气下结构不出现倾覆、共振。这种单侧悬臂支撑形式相比全跨龙门架，施工时只需要封闭单侧路侧车道，不需要中断对向交通，在老旧道路智能化改造项目里能大幅缩短占道施工周期，降低交通导改成本。
