三轴栏板式货运半挂拖车结构

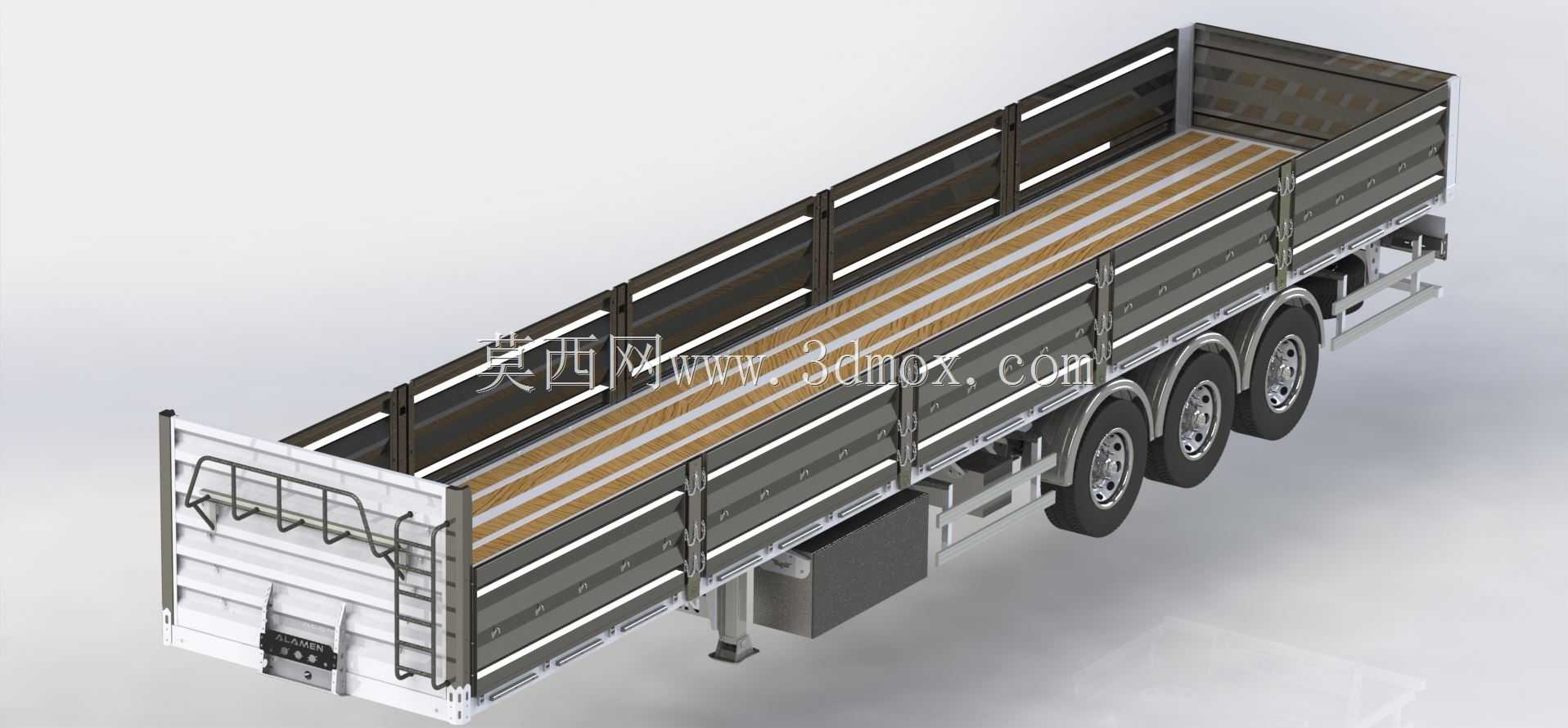

　　这套三维结构围绕公路干线与中短途转运中常见的栏板式半挂拖车展开，主体由承载车架、栏板货厢、三轴行走机构、前防护与登爬结构、侧防护及支腿等部分组成，适合在散装托盘货、长型材、建材、工业件和普通包装货物运输场景中使用。与封闭厢式挂车相比，栏板结构在装卸开放性上更有优势，叉车可从侧向或尾部配合作业，吊装设备也能够直接进入货台上方取放物料；在农产品、钢材、木材、机械零部件等装载形态变化较大的工况下，货厢边界清晰而不封闭，能够兼顾货物约束与作业效率。

　　货台部分采用长条形平面承载思路，地板区域表现为多道纵向铺设的承载条带，表面形成连续平整的装载面，便于托盘落地、捆扎带布置以及货物重心调整。货台两侧设置高栏板，栏板由立柱、横向加强梁和多块可启闭侧板组成，既能够阻止货物在转弯、制动时侧向滑移，也保留了侧板打开后的装卸便利。栏板并非单纯薄板外罩，建模中可以看到多层横向压型和分段连接关系，这种处理对应实际产品中提高侧板抗弯刚度、降低薄板鼓动的设计方式。侧立柱沿货台长度方向间隔布置，将栏板载荷传递到车架边梁，避免侧板单独承受集中推力。

　　车架是整车受力核心，纵梁沿挂车长度方向贯通，承担货台均布载荷、牵引点载荷以及悬挂反力。横梁在纵梁之间形成横向连接，使货台压力能够分散到主纵梁和悬挂区域。三轴布置集中在挂车后部，适合半挂车在牵引座处形成轴荷分配的结构特点。车桥、轮胎、轮毂、制动鼓和悬挂安装位均按相对位置完整表达，可用于检查轮距、轮胎包络、板簧或空气悬挂安装空间以及挡泥区域边界。三轴结构能够提高总承载能力，降低单轴载荷，对重载运输和较长货台的稳定性更有利。

　　前端区域设置有较高的前挡墙，其作用不只是驾驶室后方的视觉隔断，更重要的是在紧急制动时阻挡货物向前冲击，保护牵引连接区域和驾乘安全。前挡墙外侧可见爬梯、扶手和防滑作业结构，便于人员在连接气路、电路、调整支腿或检查牵引销时登爬操作。前挡墙与车架前端之间形成设备安装空间，可容纳制动气室、储气筒、阀组、线束和固定附件，建模时这些箱体与支架的位置关系需要重点核对，避免后期与牵引座、驾驶室后悬或保养空间发生干涉。

　　挂车中部偏前位置布置支撑支腿，在与牵引车分离时承担前部载荷。支腿位于车架两侧，下端设有支撑盘，着地后可通过手摇或联动机构升降。设计时需要关注支腿收起后的离地间隙，以及支腿底座在满载支撑时对地面压强的影响。侧防护梁沿车架下部延伸，主要用于防止小型车辆或行人卷入车底，同时也可作为储气筒、线束、气路管的安装依托。后防护和尾部标识区域虽然在视角中表现较少，但在实际挂车设计中必须与车架尾梁、倒车姿态和后灯安装位置统一考虑。

　　从外形边界看，该类挂车的长度远大于宽度，货台离地高度、栏板高度、轴距和轮距共同决定了运行适应性。三维建模时应先建立牵引销中心、车架纵梁中心线、车桥中心线和轮胎接地基准，再向上铺设货台地板与栏板。货台宽度需要满足普通道路运输限界，同时给侧栏板开启、捆包外胀和雨布固定留出余量。栏板高度影响货物侧向约束能力，但过高会增加自重和风阻，过低则对松散货物防护不足，因此通常根据额定载荷、货物类型和地区法规进行平衡。

　　结构校核上，应重点关注牵引销区域、支腿安装区域、悬挂支架附近和后尾梁处的应力集中。货台满载时，纵梁承受明显弯曲，三轴附近的反力最大；紧急制动时，货物惯性通过栏板和前挡墙传递到车架；转弯工况下，侧栏板立柱与铰链区域会受到横向推力。若用于详细设计，还需要在三维装配中检查侧板开启角度、铰链销轴拆装方向、栏板锁扣操作空间、轮胎跳动间隙以及制动管路走向。

　　该模型对结构设计人员的价值在于完整呈现了半挂拖车从货台、车架、车桥到附件的空间关系，可用于方案展示、装载空间分析、挂车结构教学、改装设计参考以及零部件布置评审。通过实体化表达，能够直观判断高栏板与长货台的比例、三轴底盘的承载分布、前端操作区的人机空间以及下部附件的安装层次，为后续工程细化提供清晰的装配基础。
