半挂货运车辆多轴行走悬挂总成

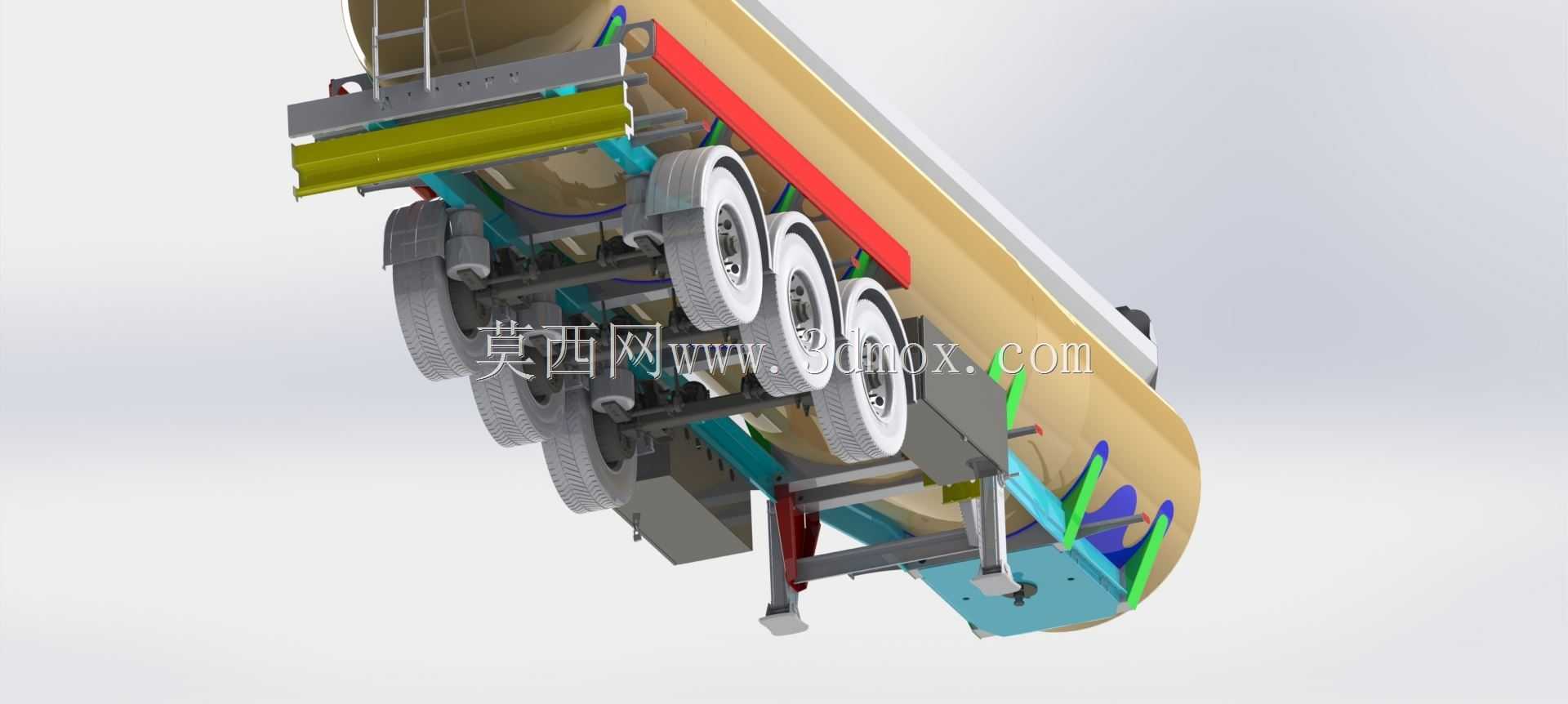

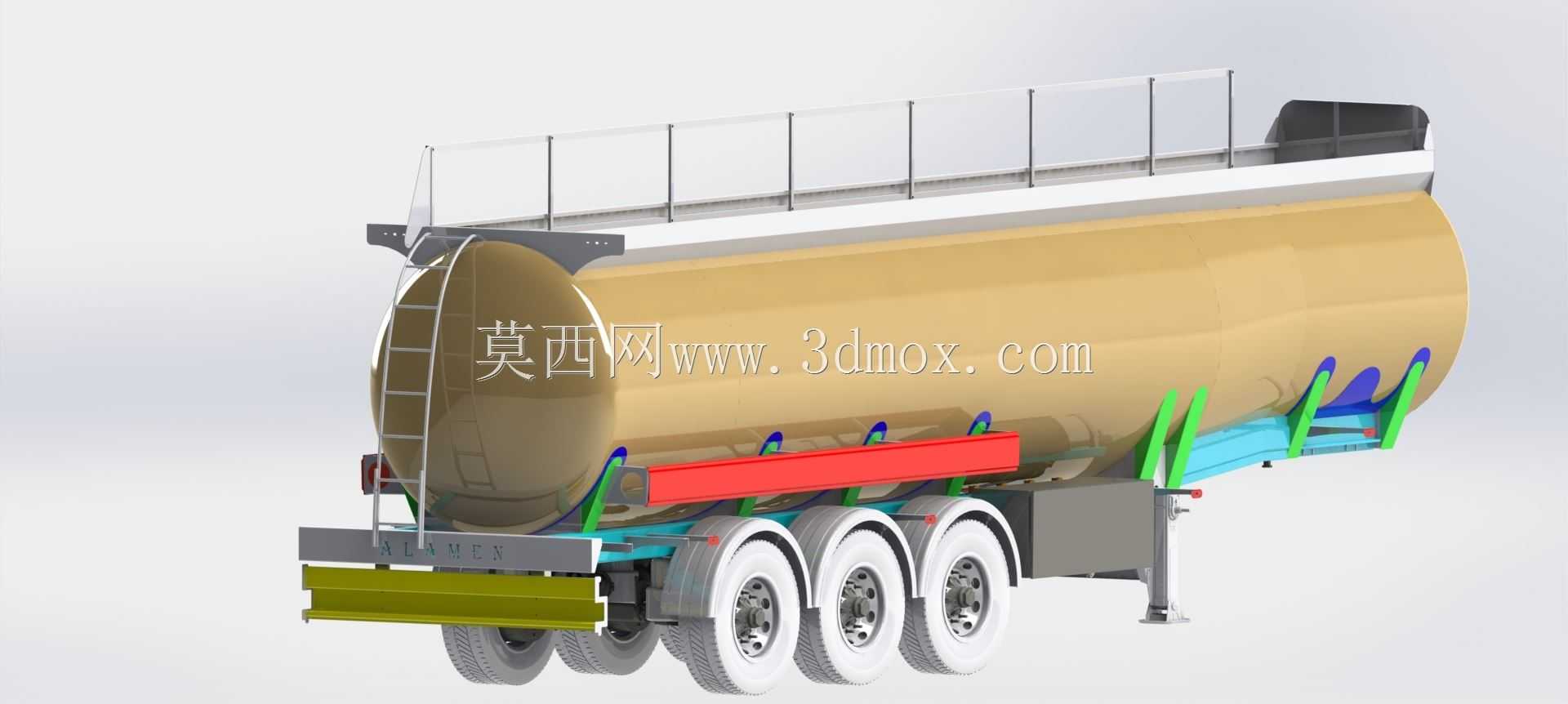

　　该套三维结构呈现的是重型半挂运输车辆底盘后侧的多轴行走承载单元，整体将车桥、轮胎轮辋、钢板弹性悬挂、牵引挂载基座、底盘纵梁以及附属制动气室管路整合在同一装配空间内，多用于大宗散料、集装箱、工程设备转运类挂车的底盘选型与结构校核场景。在实际公路货运工况里，这类多轴布置的核心作用是把货台上方数十吨的垂向载荷分散到多组轮胎接地点上，单轴载荷被控制在道路法规允许的轴荷限值以内，既避免单胎过载爆胎、桥面路面压损，也能在长距离下坡、频繁起步制动的场景下分摊制动负荷。从建模的结构逻辑来看，设计首先围绕底盘纵梁的安装边界展开：两根纵向承载梁作为上部货台和下部行走机构的传力骨架，所有悬挂支座、板簧吊耳、车桥限位件都以纵梁腹板和下翼面为安装基准，

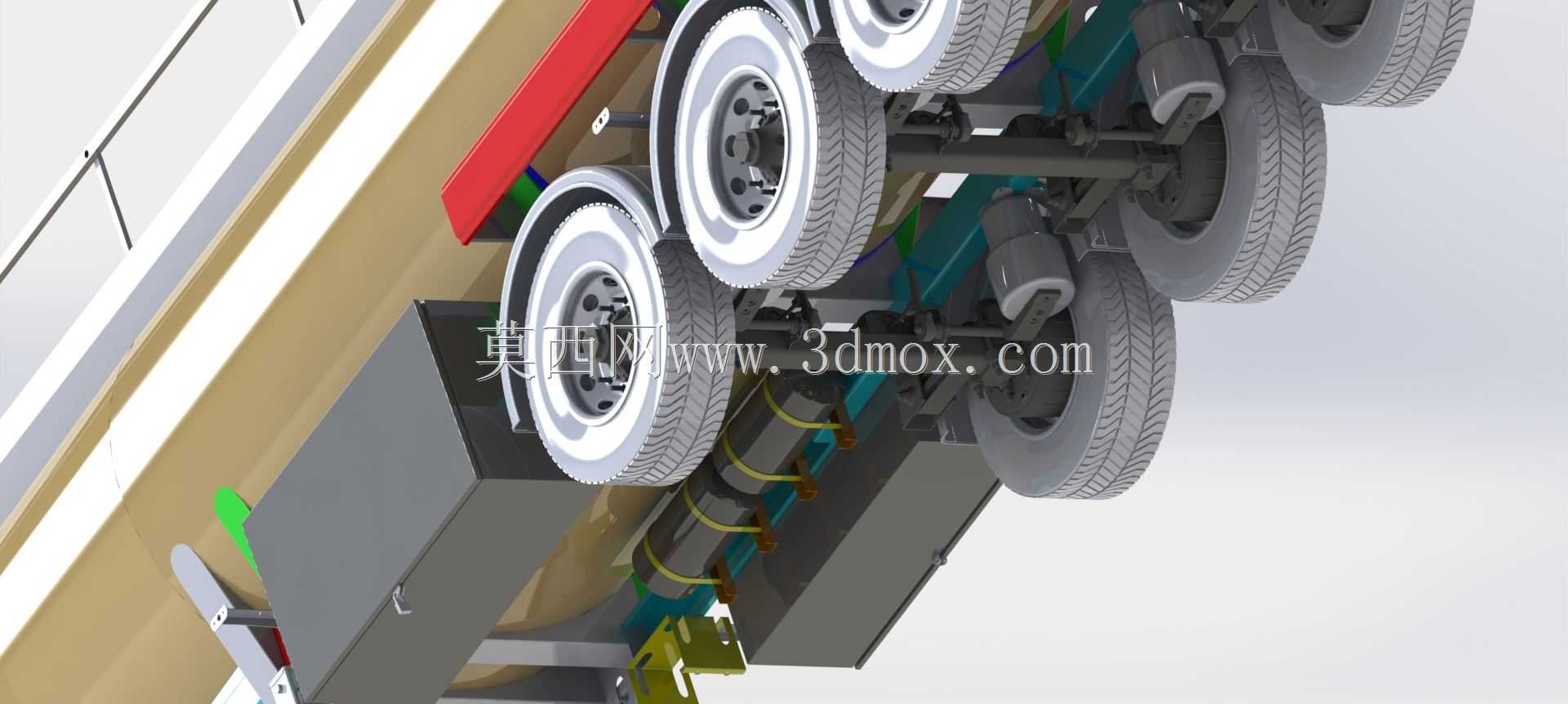

　　装配时横向孔位同轴度、板簧座与车桥中轴线的垂直度都直接决定后续轮胎是否出现偏磨。多根车桥沿纵向等距排布，桥体两端通过轮毂总成连接双胎组，重载工况下每侧双胎并装可以扩大接地面积，轮胎气压在满载时需保持一致，避免单胎承担额外载荷。弹性悬挂部分采用多片钢板弹簧叠合结构，板簧一端通过铰接吊耳与车架支座相连，另一端配合活动吊耳形成纵向伸缩余量，车辆经过不平路面时车桥可随路面起伏上下跳动，板簧的片间摩擦同时提供阻尼衰减效果，抑制货台的持续颠簸。建模过程中可以看到板簧上方配套布置了减震筒与制动气室，气室推杆连接桥体上的凸轮制动机构，制动时高压气体推动推杆伸出，带动凸轮撑开制动蹄片实现车轮减速，气路管线沿车架纵梁侧边排布并预留弯折余量，

　　避免车桥跳动过程中管路被拉扯干涉。车桥和车架之间还设置了横向限位拉杆，用来约束车桥相对车架的横向窜动，保证车辆高速行驶、转弯变道时各轴轮胎轨迹对齐，减少轮胎侧向滑移磨损。整套总成在布局时充分考虑了维修拆装边界：轮胎外侧预留了拆卸螺母、抽拉桥轴的操作空间，制动气室、减震元件的安装螺栓都留有扳手作业位，日常维保更换刹车片、轮胎时不需要切割或大范围拆解底盘结构。从整车匹配角度，多轴挂车的轴间距需要兼顾转弯通过性，轴组排布过于靠后会导致转弯时轮胎扫过空间过大、胎面与挂车底板边角发生剐蹭，建模时可同步模拟整车最大转角状态，校验轮胎跳动、转向偏转过程中与周边结构的最小安全间隙。底盘纵梁上方预留的标准化牵引锁止安装位，

　　可适配不同规格的牵引鞍座连接结构，前端的支腿单元在挂车与车头分离时支撑前部载荷，保证静置停放时整车稳定。这类行走总成的结构细节直接关联货运车辆的承载可靠性、轮胎使用寿命与公路行驶安全性，三维建模阶段把所有零件的装配关系、运动间隙、安装孔位匹配关系完整还原，能够提前暴露板簧运动干涉、管路布局不合理、桥体定位偏移等设计问题，为后续出工程图、零部件加工以及整车总装提供直观的结构参照。
