重型自卸半挂举升货运车结构

　　该三维结构呈现的是一台重型自卸半挂车在货厢举升卸料状态下的完整布置，重点表达了半挂车架、三轴行走系统、举升液压缸、翻转铰链、货厢骨架以及侧防护构件之间的装配关系。模型并未停留在外观曲面层面，而是将底盘纵梁、横梁、支撑座、轮轴、板簧或悬架安装位、轮胎、挡泥结构以及货厢内部加强框架一并展开，适合用于专用车辆结构分析、改装方案校核、教学演示和运输装备方案沟通。

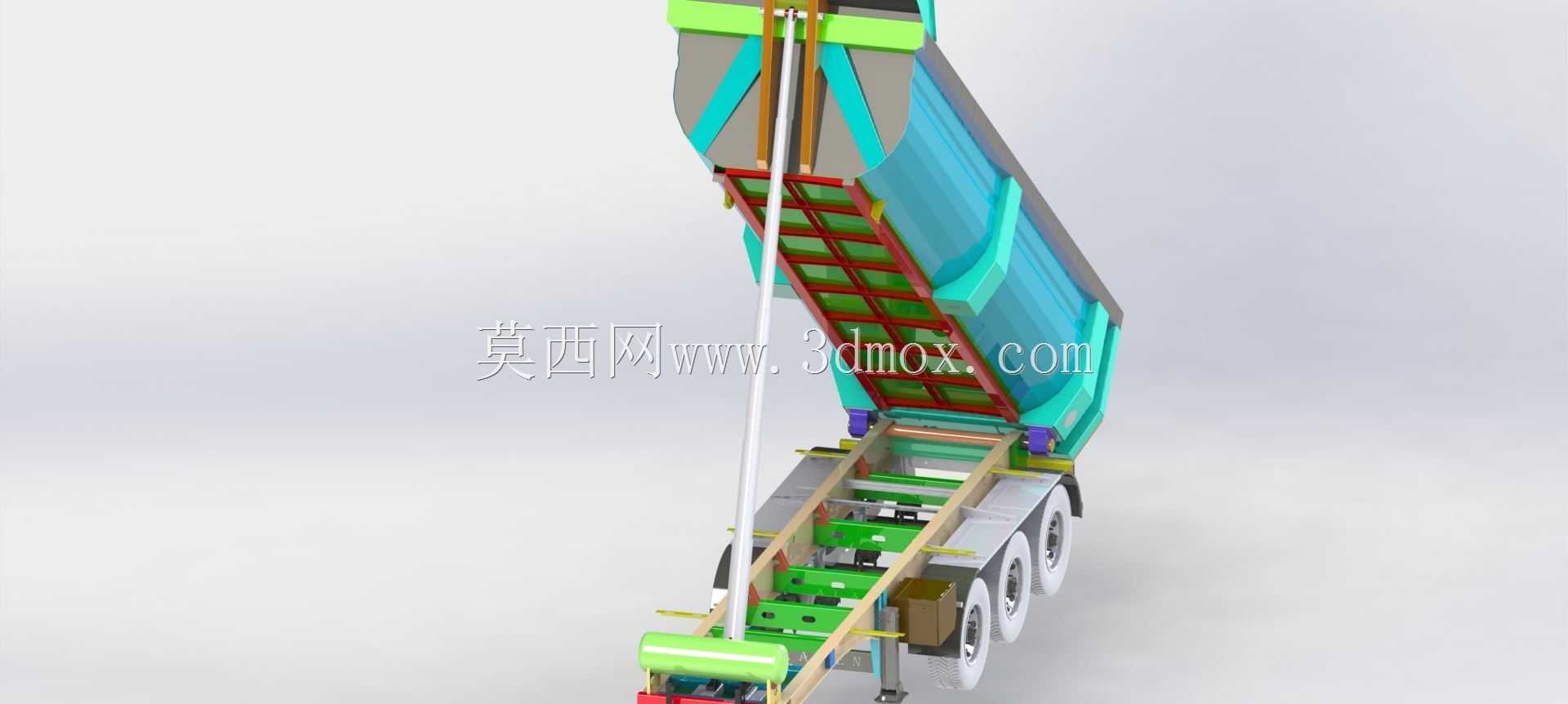

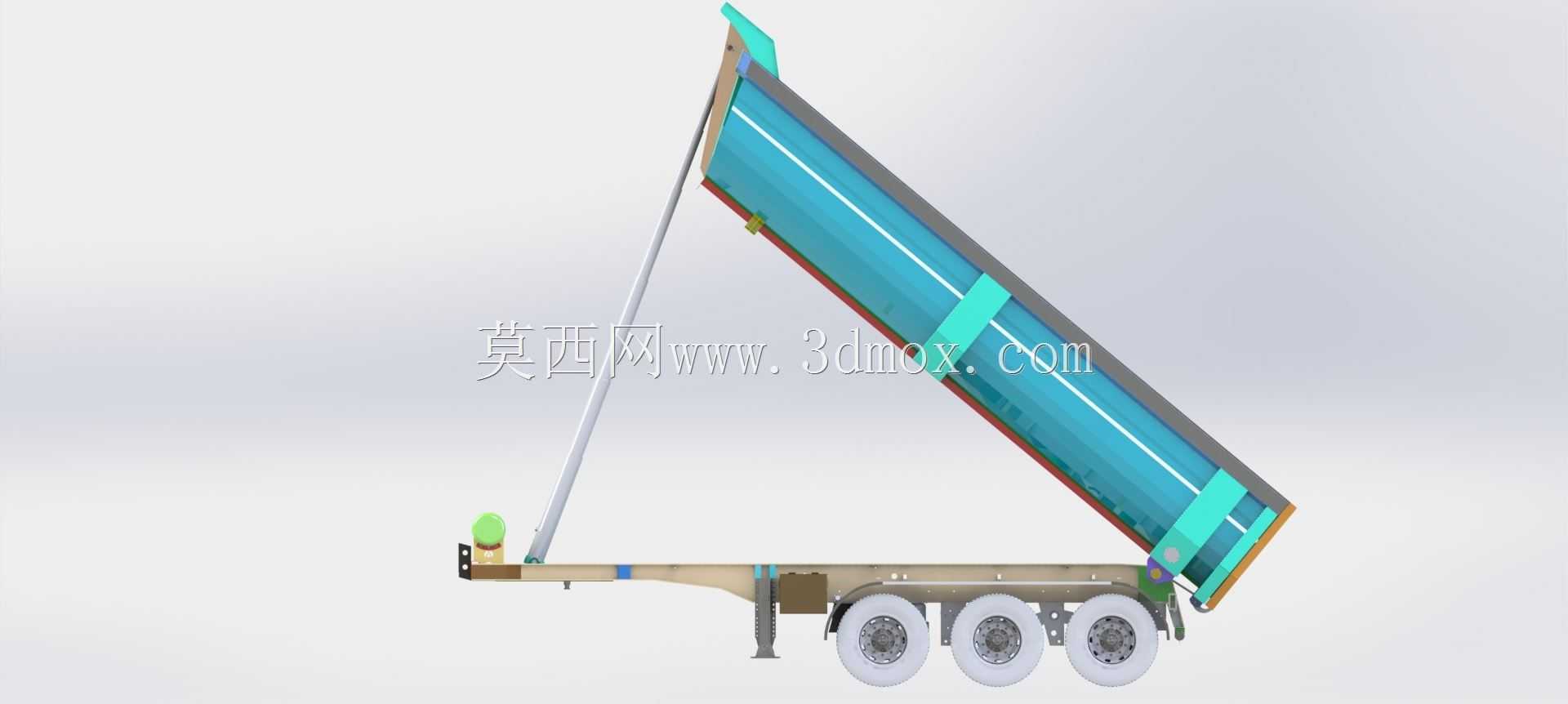

　　从实际用途看，这类车辆主要服务于砂石、矿石、煤炭、渣土、建筑垃圾、散粮及工业散装物料的短倒和中短途转运。货厢通过后部回转支点绕铰链抬起，物料在重力作用下沿厢体内壁向后滑出，可显著缩短卸料时间，减少人工清理作业。模型中举升状态接近大角度倾卸位置，能够直观看到液压缸推力传递路径：一端连接车架区域的支撑座，另一端作用于货厢前板或举升横梁，随着活塞杆伸出，货厢前部被抬升，后部绕铰链转动。该布置要求支点位置、缸体行程、安装角度和车架强度协同设计，若铰点偏置不合理，既可能造成起步推力过大，也可能在高位出现稳定性不足。

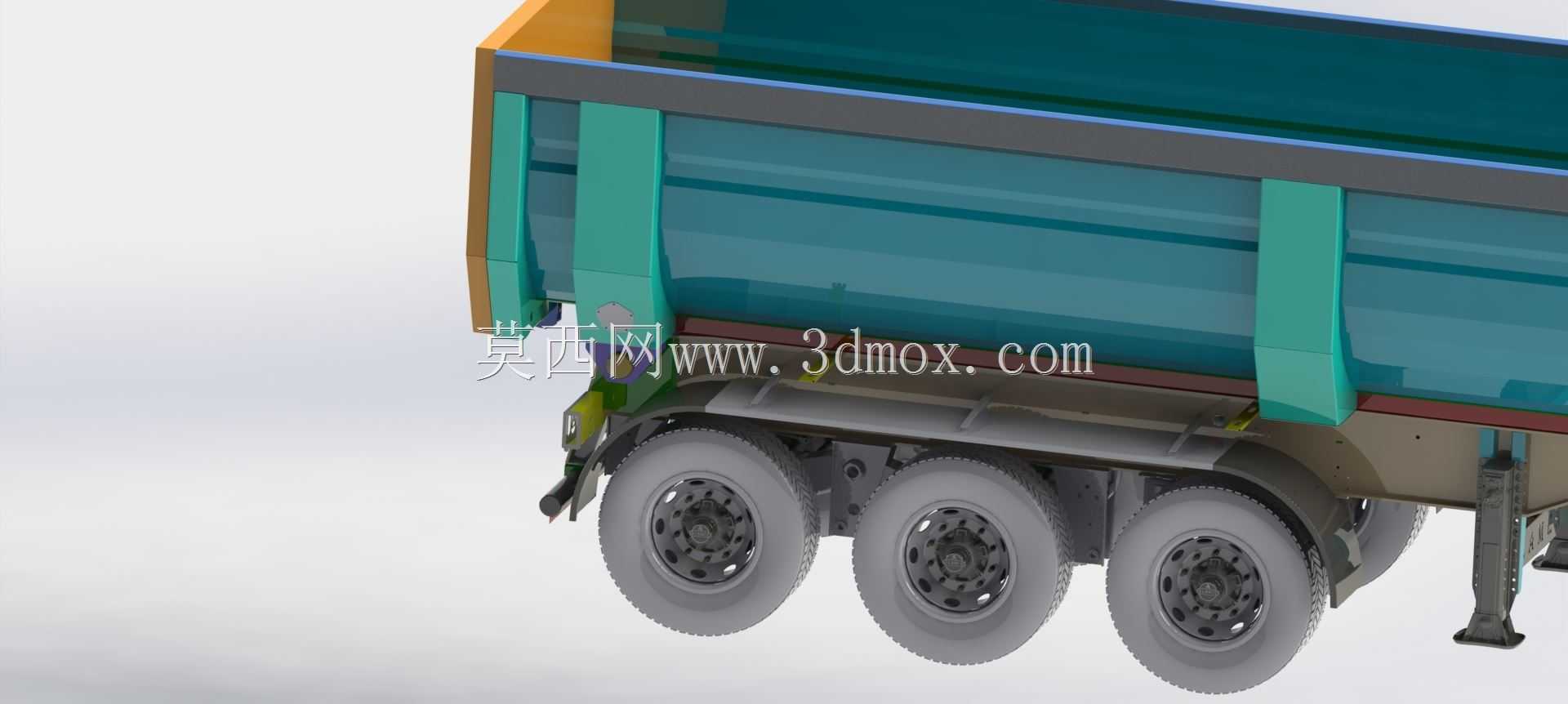

　　底盘部分采用多轴半挂承载思路，三轴轮组提供较大的总承载能力，轮胎与车架之间保留悬架跳动和转向避让空间。建模时可以观察到车桥横向贯穿、轮毂与轮胎分层、车架纵梁沿纵向延伸以及横梁按受力区间分布的特征。货厢下方并非简单平板，而是设置多道承托梁和连接座，将满载时的竖向载荷分散到悬架和牵引区域。对于工程设计人员而言，这些结构细节有助于校核载荷传递：散装物料对底板形成均布或近似梯形压力，侧板承受侧向挤压，前板在举升初期还会受到物料后移带来的推力，后部门锁和铰链区域则在卸料过程中承受冲击与磨损。

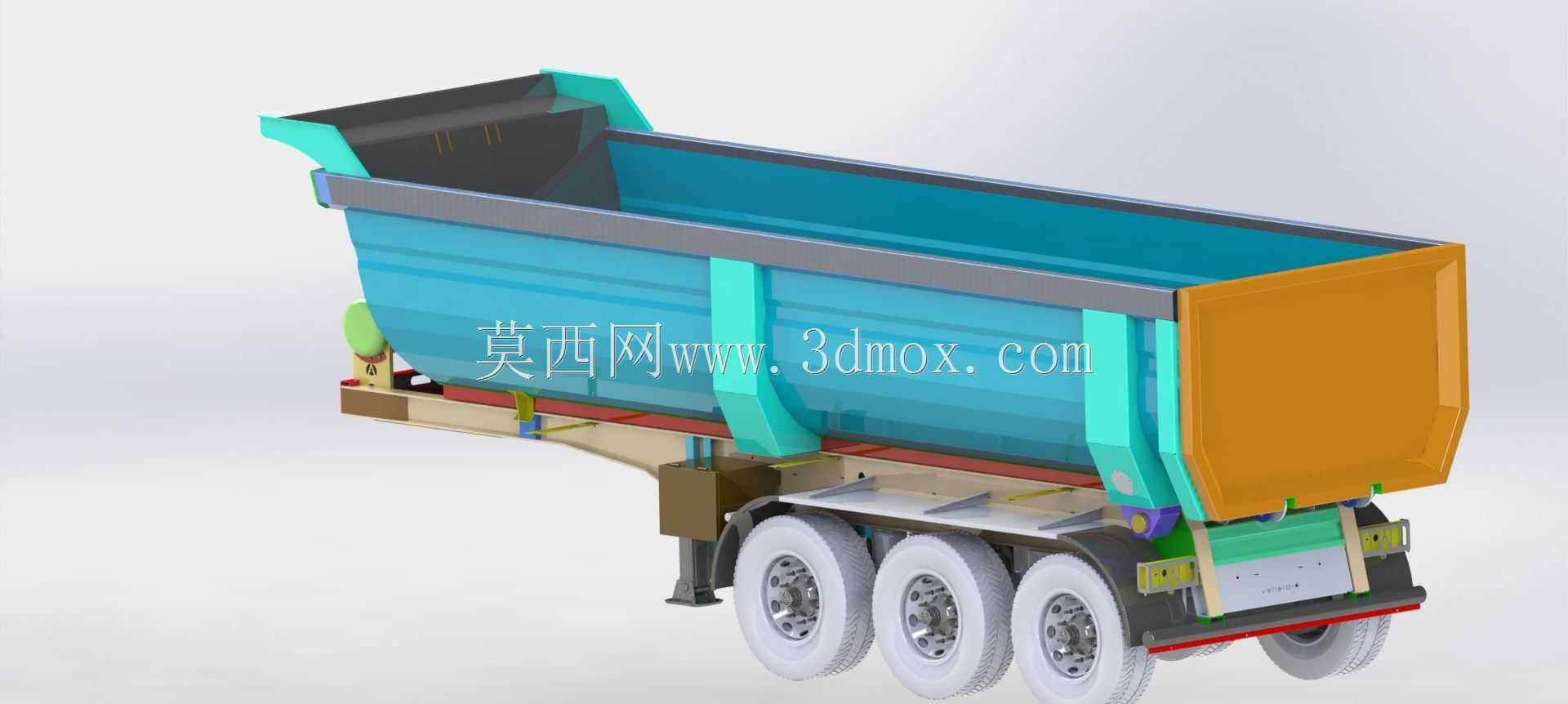

　　货厢外形采用高厢板、长承载面的布置，侧板外侧可见加强筋或波形承载结构，内部以横竖骨架形成格构式加强。这样的设计一方面扩大容积，另一方面控制薄板在反复装载和举升过程中的鼓胀变形。厢体顶部和侧边的彩色构件在模型中用于区分不同装配体，实际工程中可对应耐磨板、加强梁、防护板或装饰覆盖件。货厢后部门框、铰链和锁钩区域是自卸车的关键边界，卸料时后门需可靠开启，行驶时又必须锁紧，防止物料撒漏。

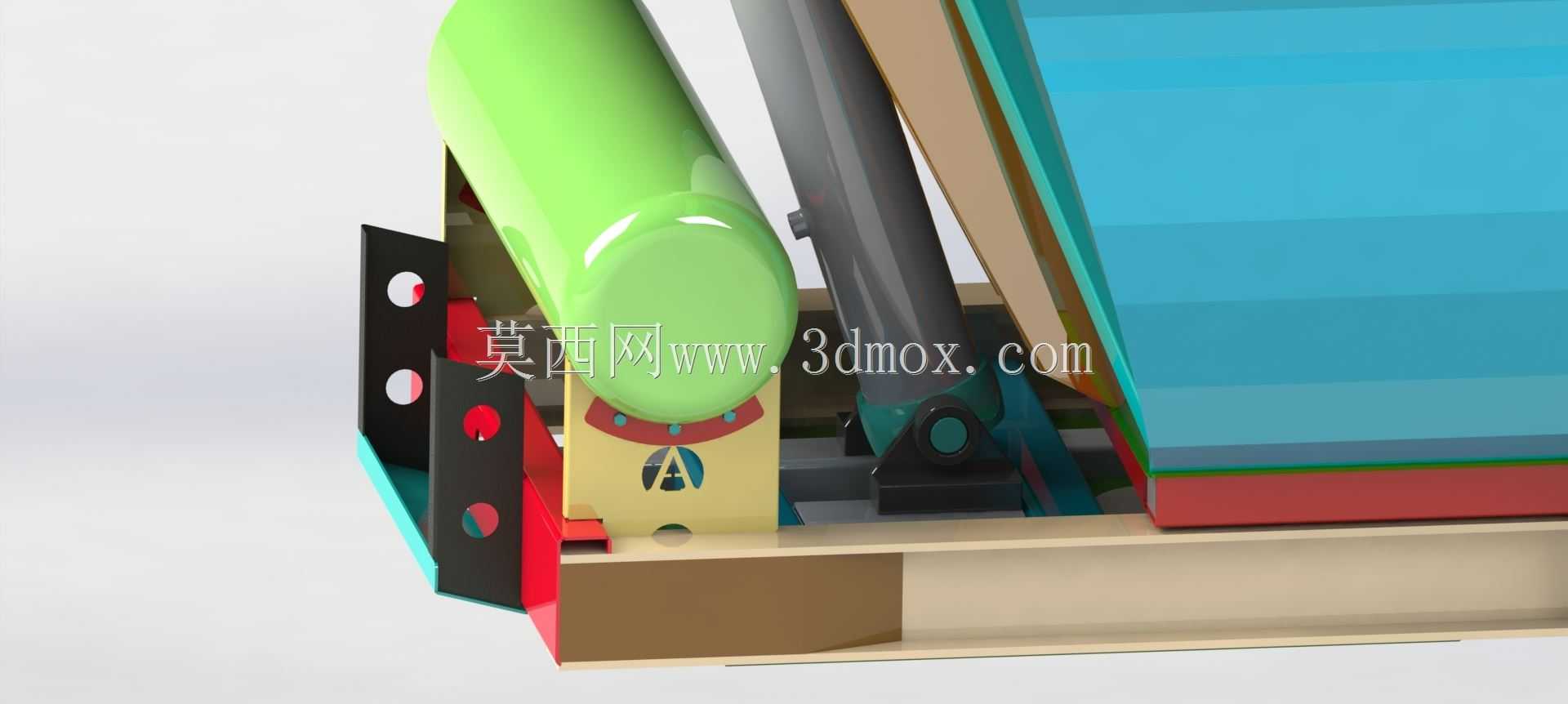

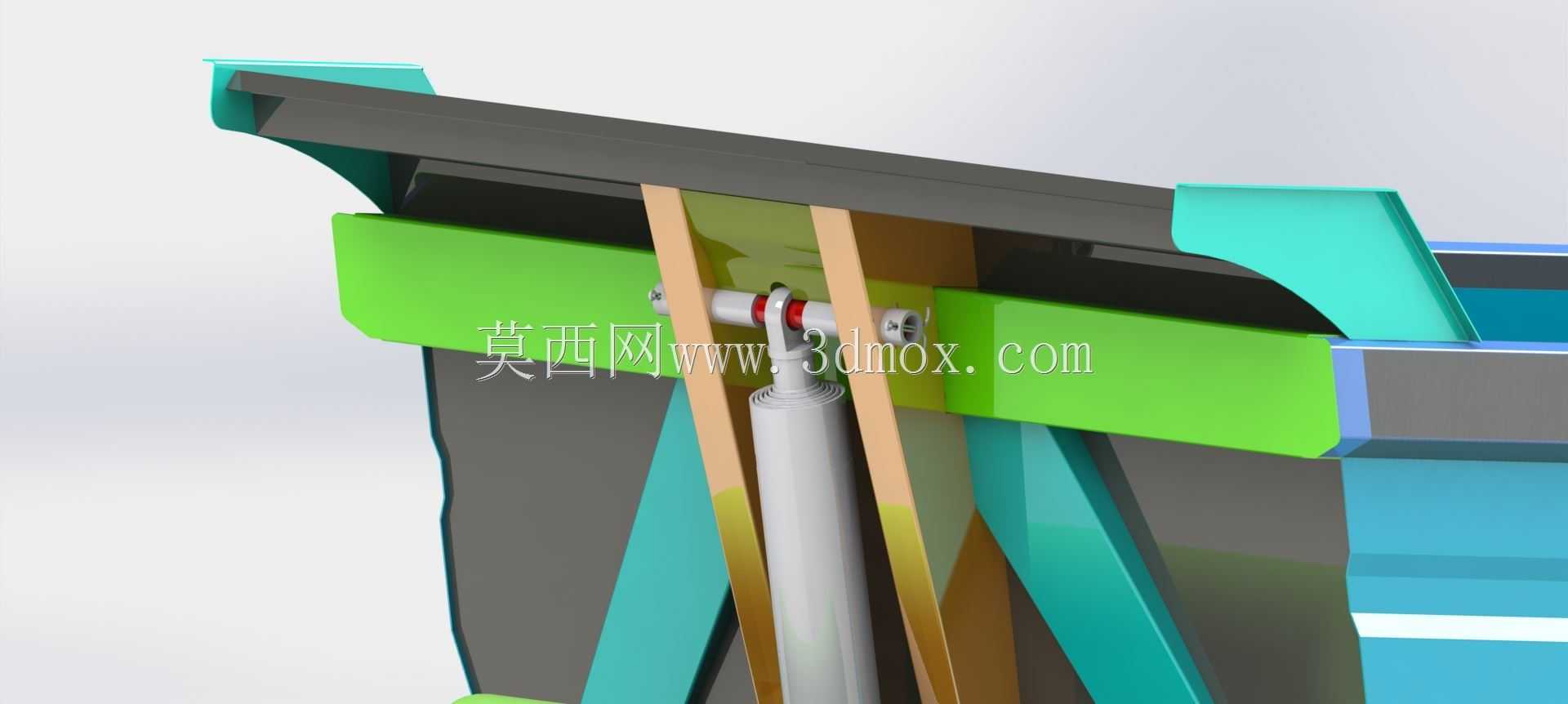

　　举升系统的安装边界在模型中表现得较清楚。液压缸位于车架中央纵向平面附近，周围需要预留伸缩空间，避免与货厢横梁、底盘附件、气管、电线和防护件发生干涉。油缸下铰点应落在车架高强度区域，上铰点则需与货厢前立柱或底架强梁连接，局部通常需要加厚板、加强筋和套筒式销轴座。若进行详细设计，还需结合满载重心、货厢最大倾角、油缸行程和整车高度限制，计算不同角度下的油缸力变化，并确认车辆在松软场地或不平地面卸料时的侧向稳定性。

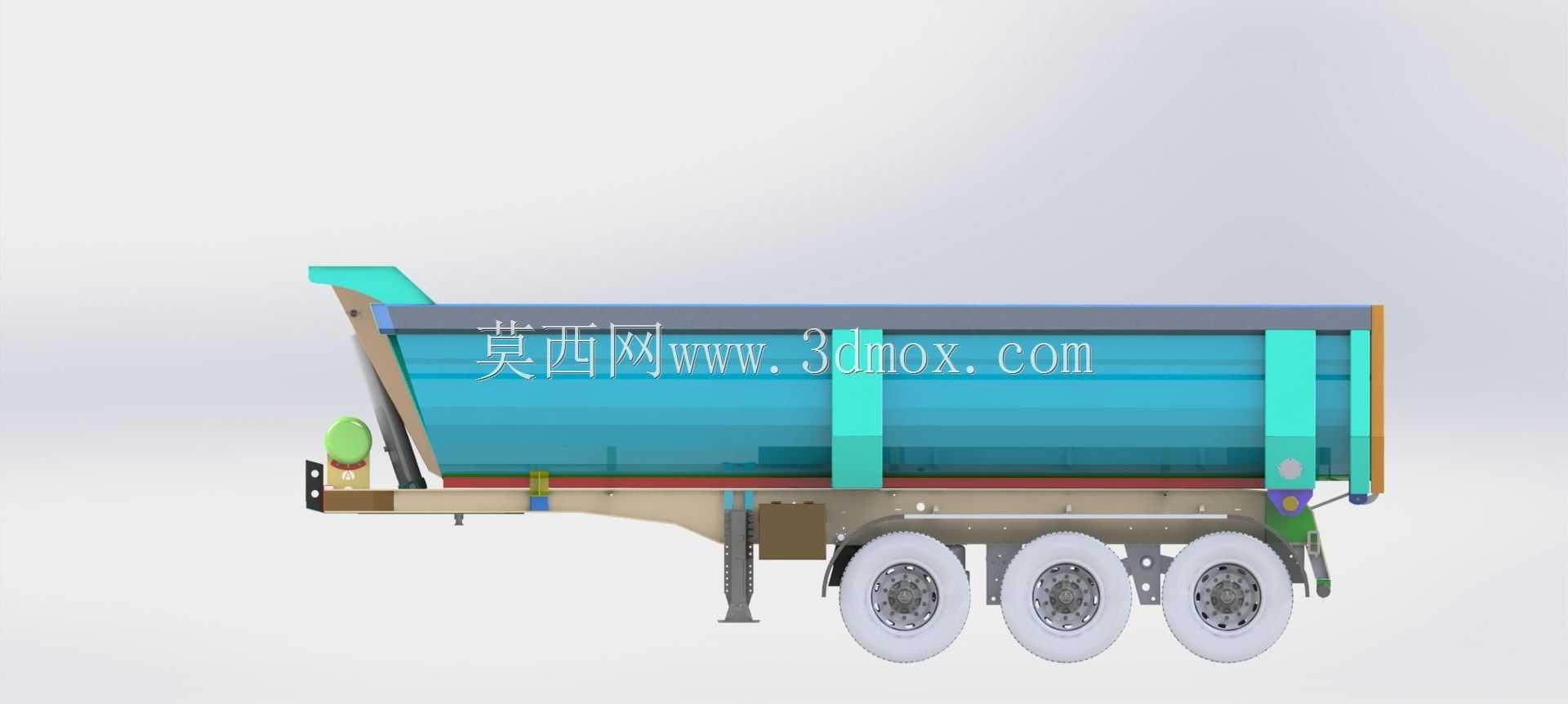

　　外形尺寸方面，此类半挂自卸车通常具有较长的货厢和多轴轮距，模型中车架尾部到牵引区域的纵向跨度较大，三轴轮组集中布置以分担轴荷。设计时需要关注最小离地间隙、轮胎转向包络、货厢最大举升高度、后门开启轨迹以及整车在倾斜地面上的稳定锥范围。货厢升起后，车辆前部牵引区域、支撑腿和后轴共同构成稳定基础，若现场地面沉陷或横向坡度过大，即使结构强度足够，也可能出现侧翻风险。

　　建模结构上，作品将复杂整车拆分为车架、行走、货厢、举升、防护和附件等多个层级，便于设计者隐藏外观件后检查内部连接。纵梁与横梁的交错、油缸与铰点的对位、轮轴与板簧空间、货厢骨架和底盘承托梁的对应关系都具有参考价值。对于专用车选型而言，可借助该模型讨论不同货厢长度、轴数配置、油缸安装位置和后门形式对卸料效率、整备质量、承载能力及维护便利性的影响。

　　在维护场景中，自卸半挂车常见问题集中在油缸铰点润滑、销轴磨损、货厢底板冲击变形、后门密封不严、侧板加强筋开裂以及车架后段疲劳。模型将这些易观察区域暴露出来，有利于制定检修通道和装配顺序。例如，油缸销轴应保留拆装空间，液压管路需远离剪切点和高温区域，后翻转铰链应具备耐磨衬套更换条件，货厢内部焊缝应避免在物料强烈冲刷位置形成突兀台阶。

　　整体来看，该作品以举升工况为核心展示角度，把自卸半挂车最有代表性的倾卸动作、底盘承载和货厢加强方式集中呈现。它既可以作为散装物料运输装备的结构认知对象，也可以为专用汽车设计中的铰点布置、轴荷分配、厢体加强和安全边界校核提供直观的三维参照。
