两轴串联低平板重载运输半挂车结构

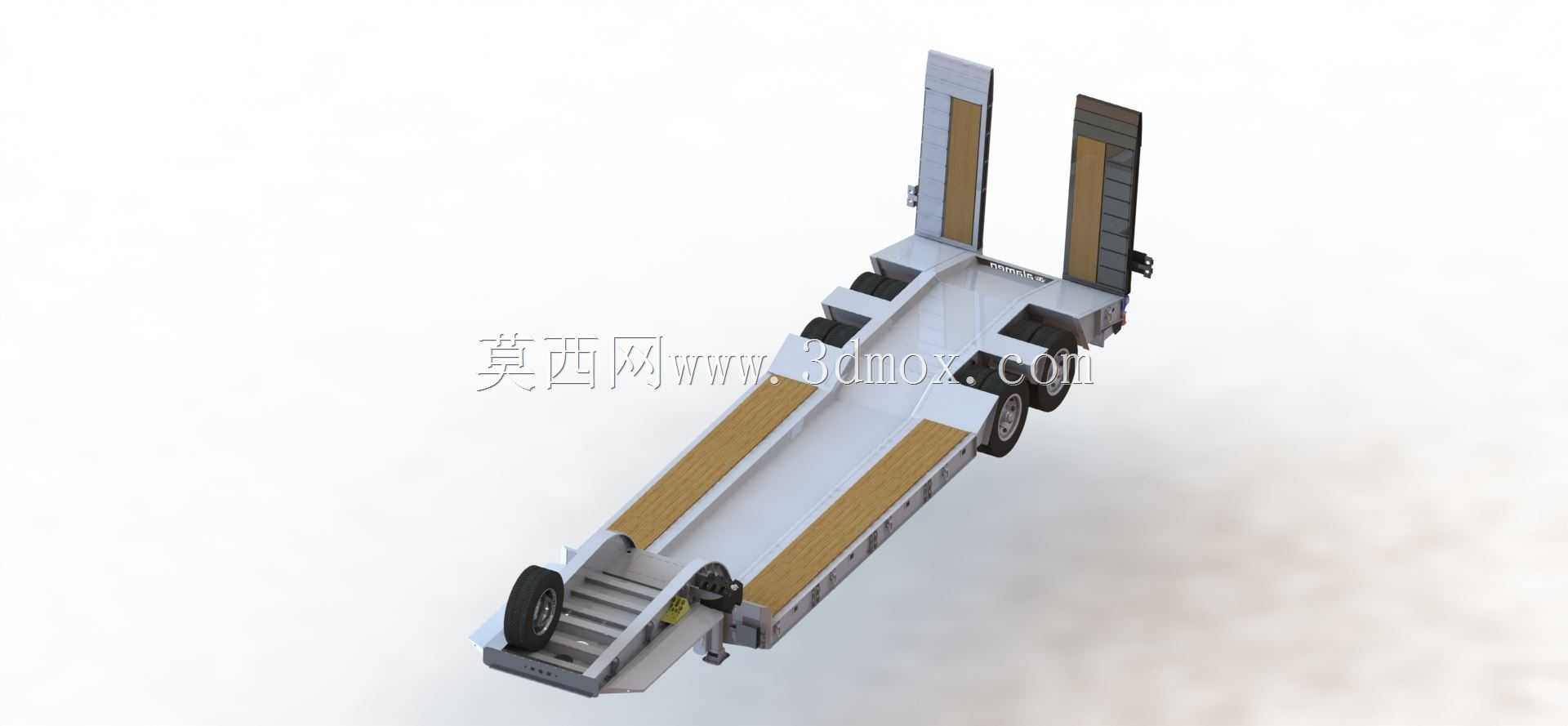

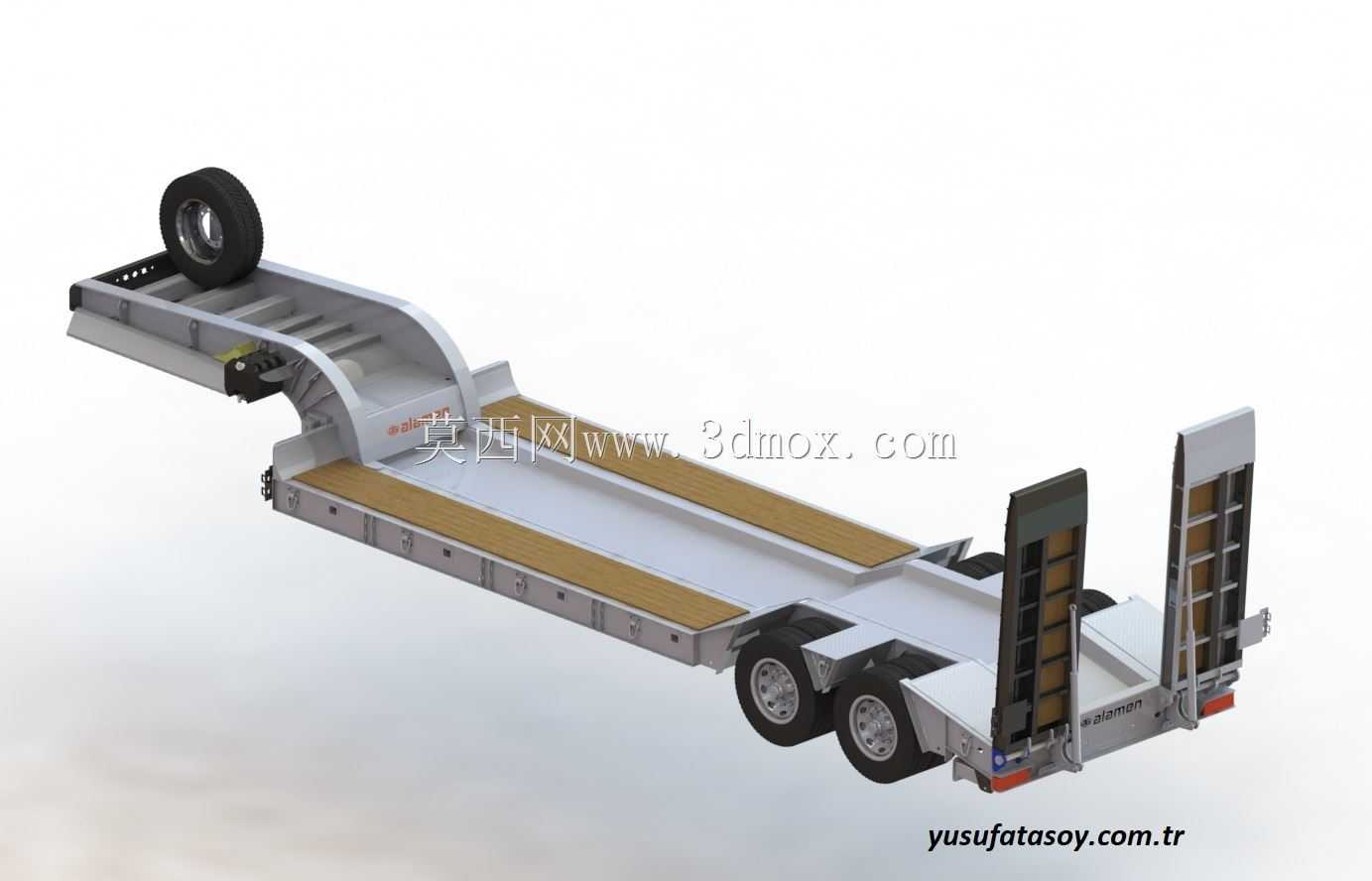

　　该三维结构呈现的是一款面向重型工程装备转运场景的两轴低平板半挂车，这类底盘在大件物流、工地转场、工程机械经销与租赁领域应用十分普遍，核心承载逻辑是通过压低主载货平台的离地高度，满足挖掘机、装载机、压路机、大型拖拉机这类自重较大、外形高度偏高的履带或轮式工程设备的公路转运需求，规避常规栏板半挂车装载后整机高度超限的问题，同时降低重载行驶时整车重心，提升高速与非铺装路面通行的稳定性。

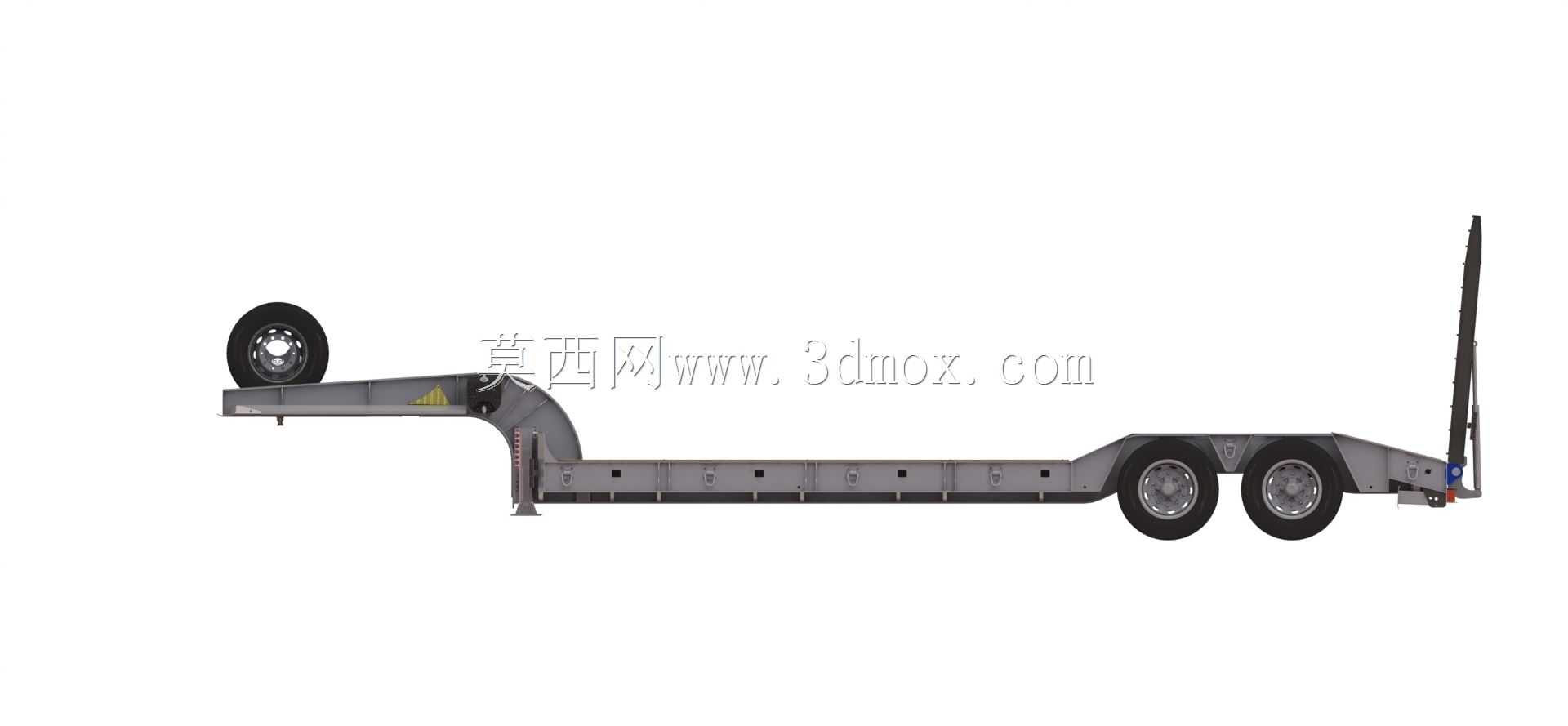

　　从结构布局来看，该挂车采用鹅颈抬升式前端设计，鹅颈区域预留牵引销装配位，用于和牵引车头的鞍座完成对接，鹅颈下方预留充足的转向避让空间，保证整车在窄路、工地出入口转弯时，牵引车头拥有足够的回转角度，不会出现鹅颈与车头驾驶室、车架发生运动干涉的问题。鹅颈顶面的高位区域布置了备胎安装支架，将备用轮胎收纳在不占用主载货平台空间的位置，既方便长途转运途中应急更换轮胎，也不会干扰工程设备上下挂车的通行路径。

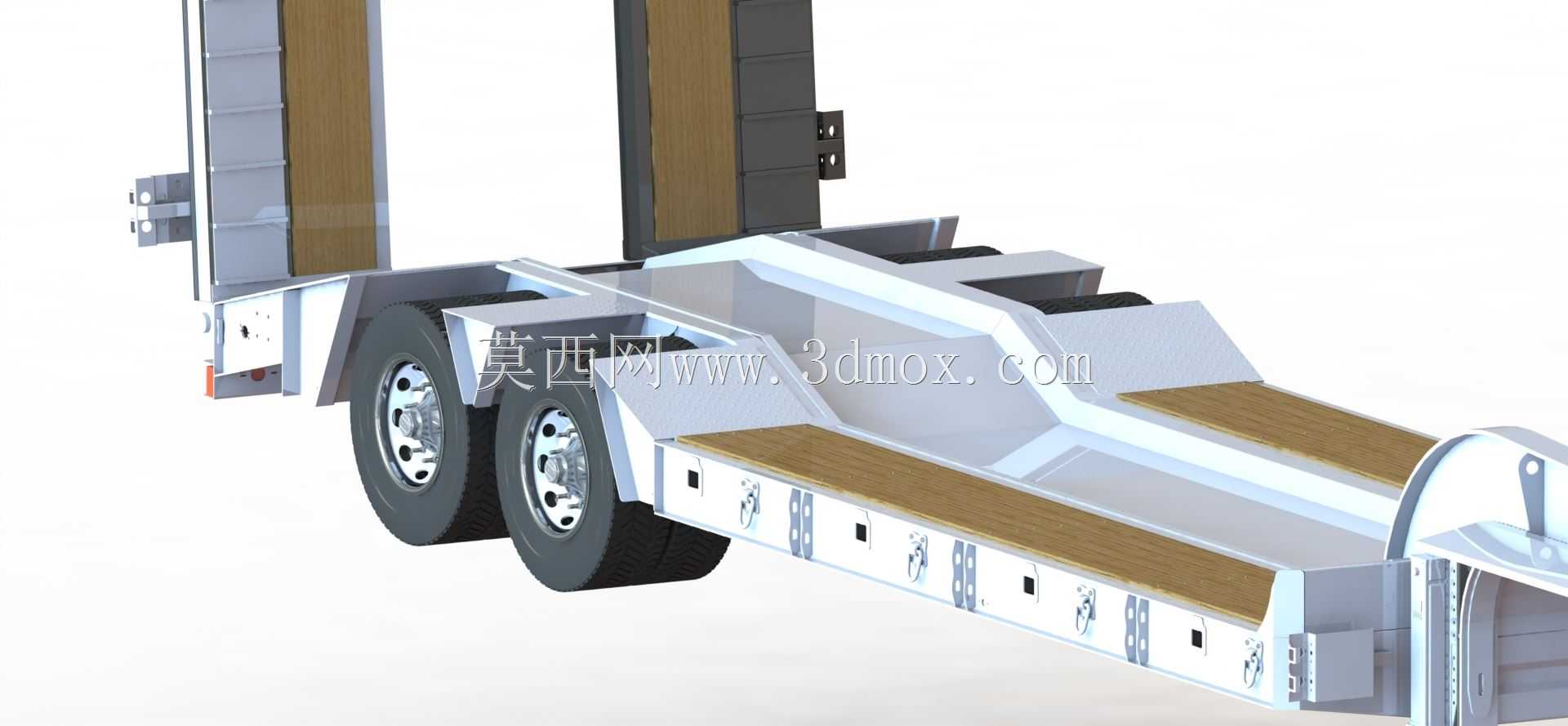

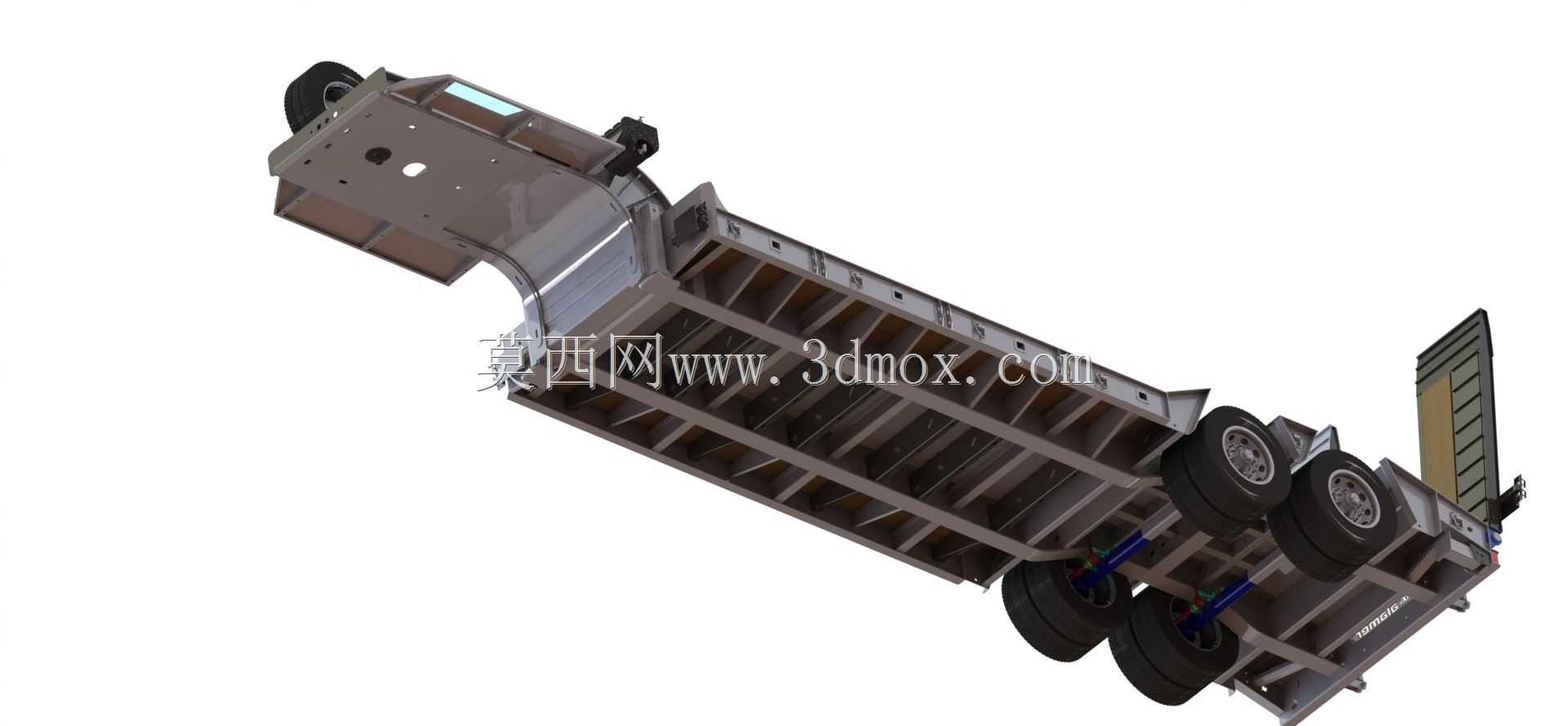

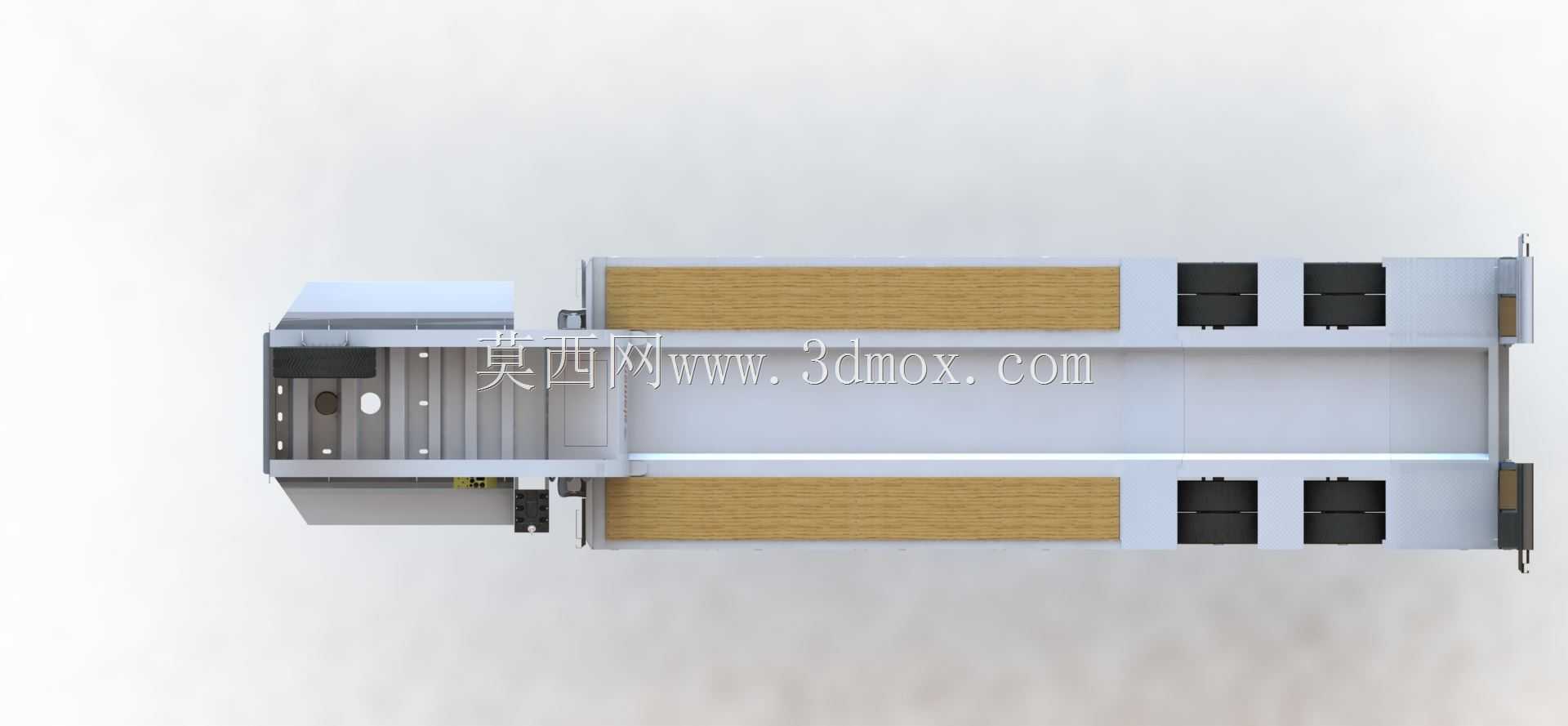

　　主载货区域采用贯通式低平地板设计，平台主体为高强度焊接车架结构，车架两侧铺设防滑耐磨的木质或复合承载垫板，既可以分散履带设备的接地压强，避免钢制履带直接刮擦车架主梁造成漆面磨损与结构变形，也能提升轮式设备开上平台后的轮胎摩擦力，雨天转运时减少设备滑移风险。车架主梁采用贯通式工字梁焊接结构，横梁按重载工况间距排布，在承载数十吨级工程设备时，可将集中载荷均匀分散到两侧悬架与车桥位置，避免平台局部出现挠曲变形。

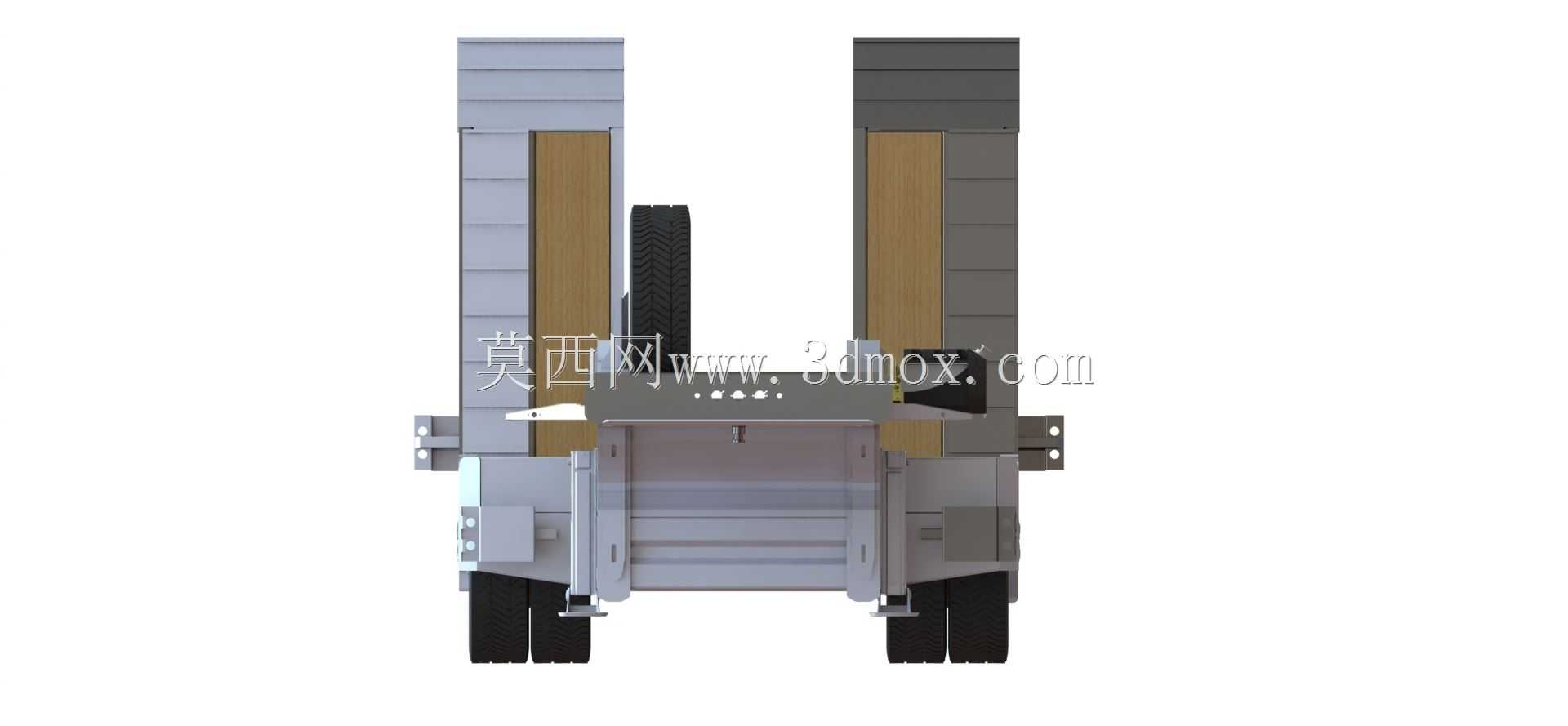

　　行走部分采用双轴串联布置，每根车桥两端装配大载重重载轮胎，搭配钢板弹簧悬架结构，适配非铺装工地路面的颠簸冲击，双轴设计相比单轴挂车可承载更大总重，同时相比三轴短挂车拥有更短的转弯半径，适配山区、狭小工地的进出需求。挂车尾部设置两块可翻转放倒的钢制爬梯，爬梯表面加工有防滑凸起与加强筋，当需要装卸设备时，爬梯绕尾部铰接点向下翻转，底端接触地面形成平缓的过渡坡道，履带挖掘机、装载机可直接沿坡道自行驶上载货平台，无需额外动用吊装设备；行驶状态下爬梯向上翻起锁定，作为尾部挡护结构，防止转运过程中设备向后滑移，同时爬梯的镂空结构可降低整车自重，减少行驶风阻。

　　在边界尺寸设计层面，这类低平板挂车的主平台离地高度通常控制在一米以内，相比普通货运半挂车压低近一半，装载高度两米多的工程设备后，整车总高度可满足公路限高要求；鹅颈抬升段的高度差经过坡度校核，工程设备从尾部爬梯驶入后，可平稳停靠在低平台区域，履带不会在鹅颈过渡位置发生卡滞。尾部两侧预留尾灯安装位与反光标识粘贴区域，满足道路行驶的安全规范，车架侧面布置有系留环，设备开上平台后，可通过钢丝绳、拉紧带将工程设备的履带、车架锚点与挂车系留环锁紧，避免运输途中设备移位。

　　建模过程中完整还原了车架的折弯焊接轮廓、车桥与悬架的装配位置、爬梯的铰接翻转结构、备胎支架的安装逻辑，各部件的装配间隙均按实际工程车的装配公差预留，可直接用于挂车结构方案校核、装载工况模拟，也可作为大件运输装备的演示模型，直观展示低平板挂车的重载转运工作流程。
