双轴自卸半挂货运车斗结构

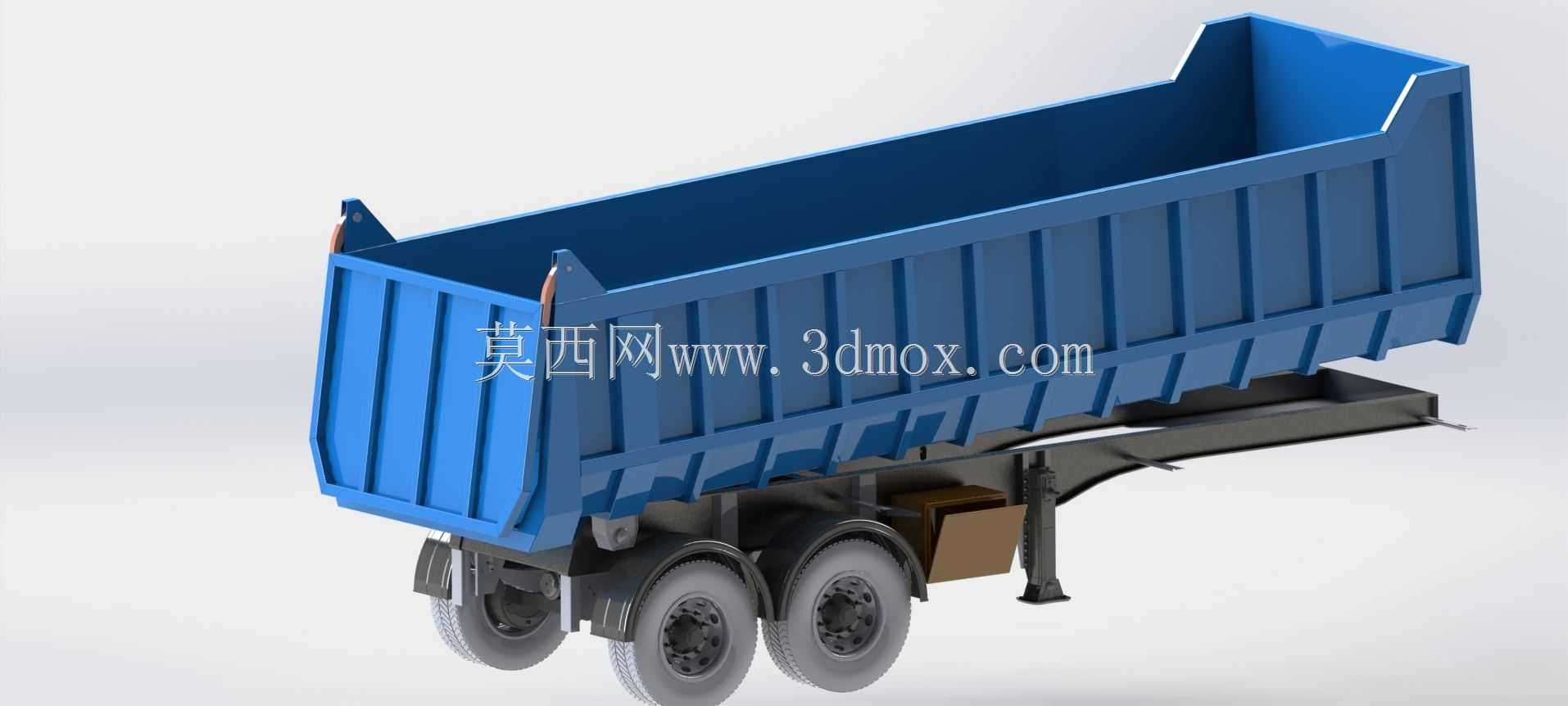

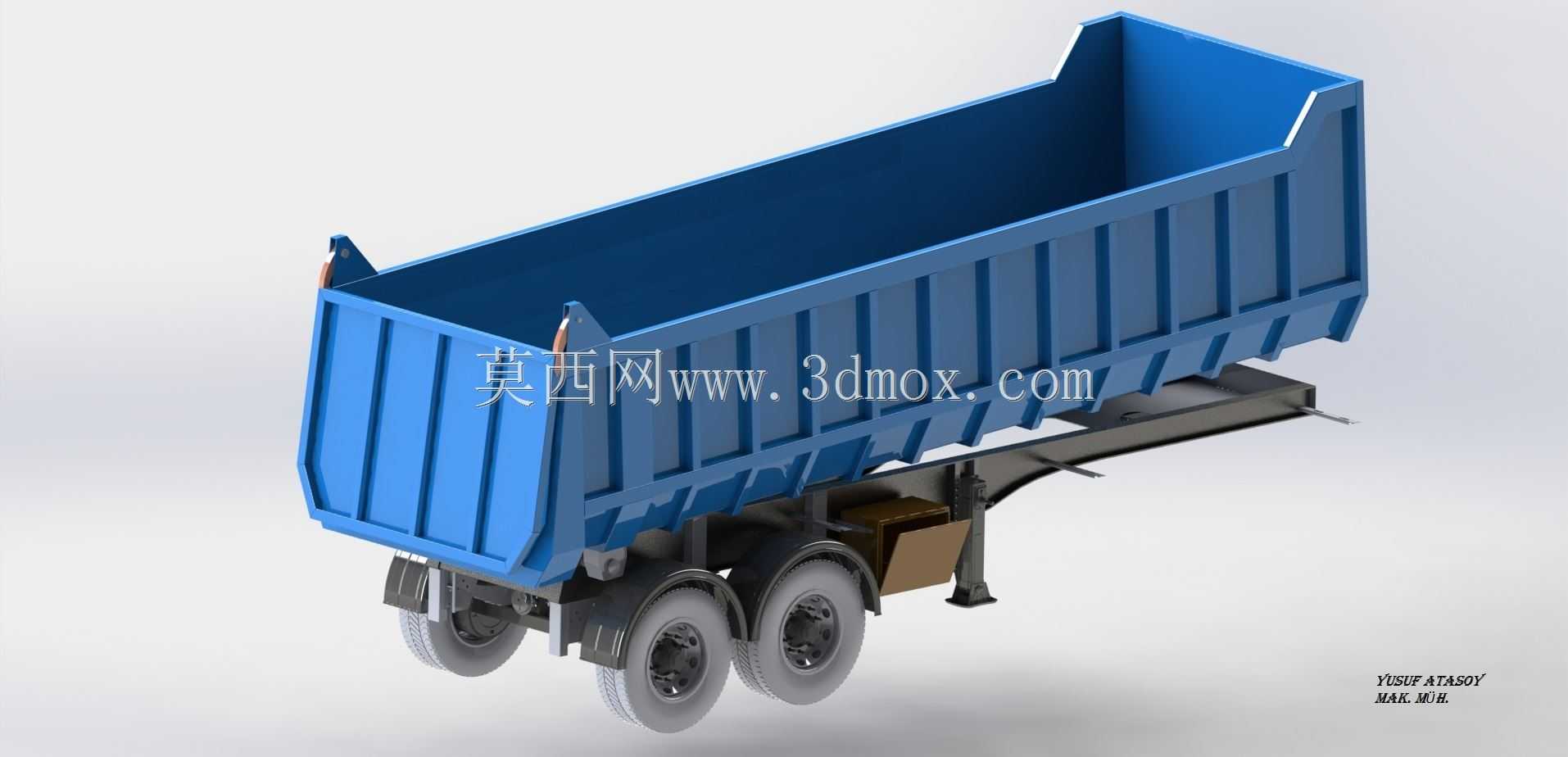

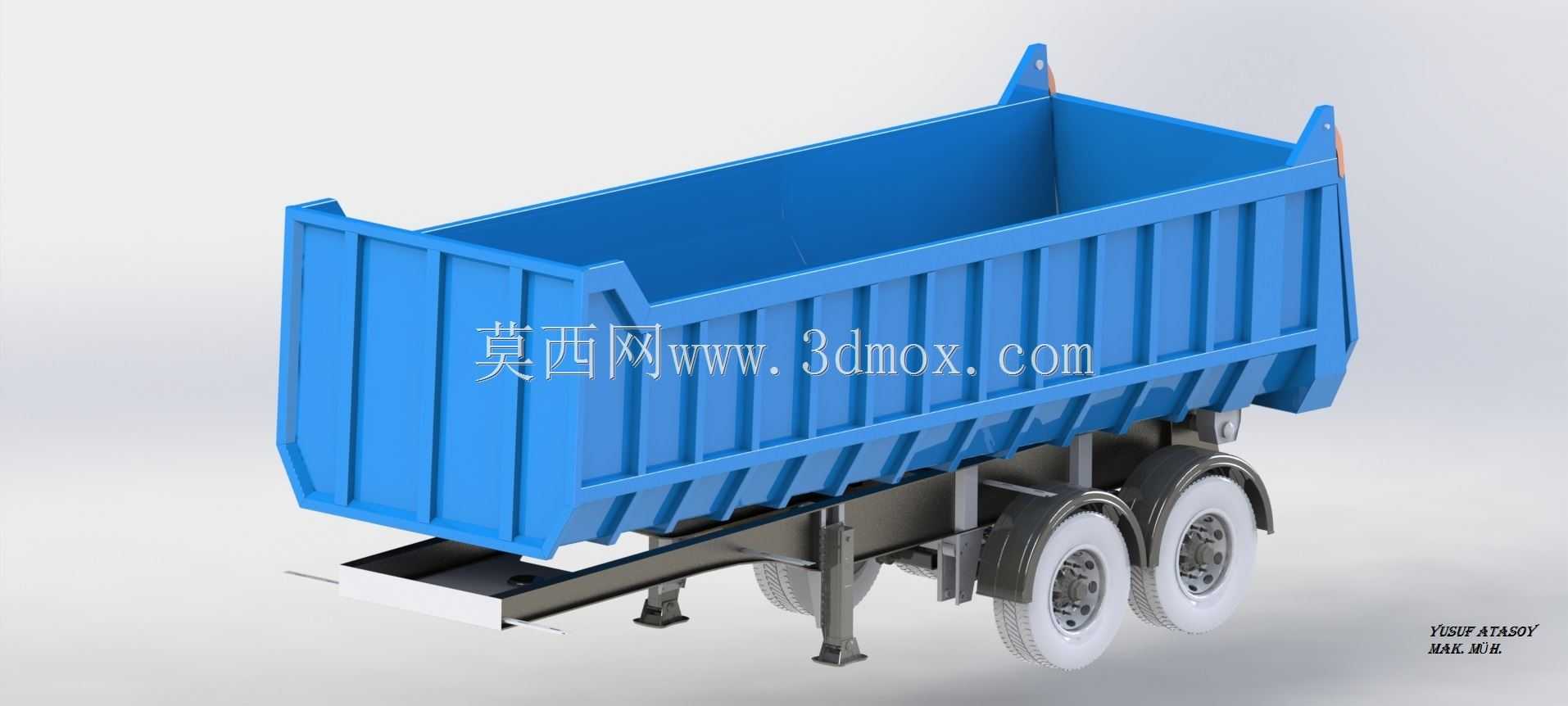

　　该模型呈现的是一台双轴自卸半挂车的上装与行走支撑部分，主体由蓝色敞开式货箱、牵引连接梁、双轴轮组、支腿以及后部铰接举升区域组成，适用于砂石、煤炭、渣土、建筑垃圾、散装粮食和工矿物料的中短途转运场景。在实际运输链路中，这类半挂车通常与牵引车头配合使用，依靠货箱绕后部铰点倾翻完成卸料，能够减少人工清理和装载机辅助作业时间，在工地、矿山、料场、搅拌站和市政清运现场都比较常见。

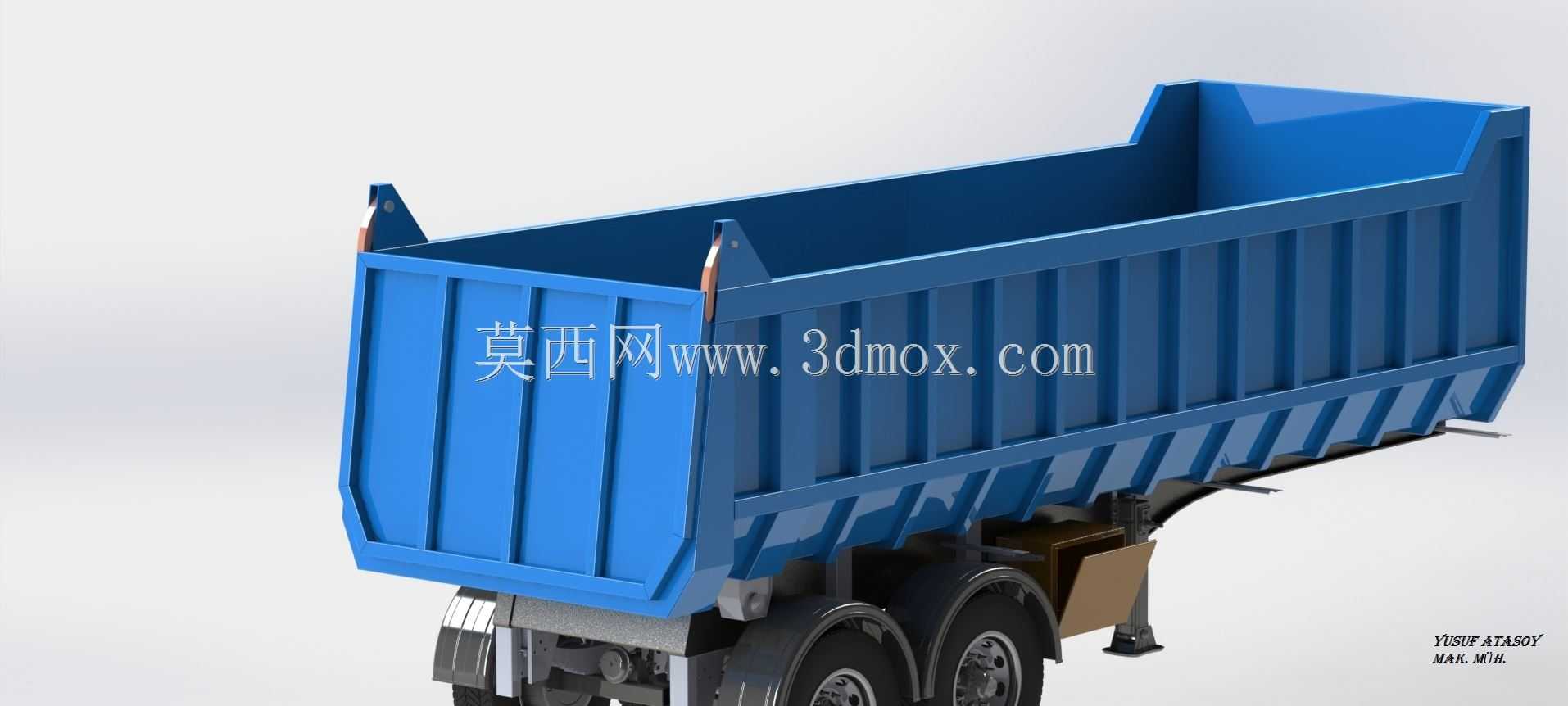

　　货箱部分采用高侧板、敞口装载的布置方式，侧板外表面布置多道竖向加强肋，肋板沿箱长方向均匀分布，用来抵抗散装物料对侧壁产生的侧向胀压。前板高度略高于侧围，并在上沿设置起吊或限位相关的突出结构；后栏板区域与车架尾部形成铰接和锁止配合，倾翻时物料可沿后部开口快速卸出。箱体内腔保持大圆角和连续过渡，减少物料在边角处残留，也便于冲洗维护。模型中货箱壁厚、加强筋宽度和边梁折边均按工程外观比例表达，能够直观反映焊接箱体的板筋组合逻辑。

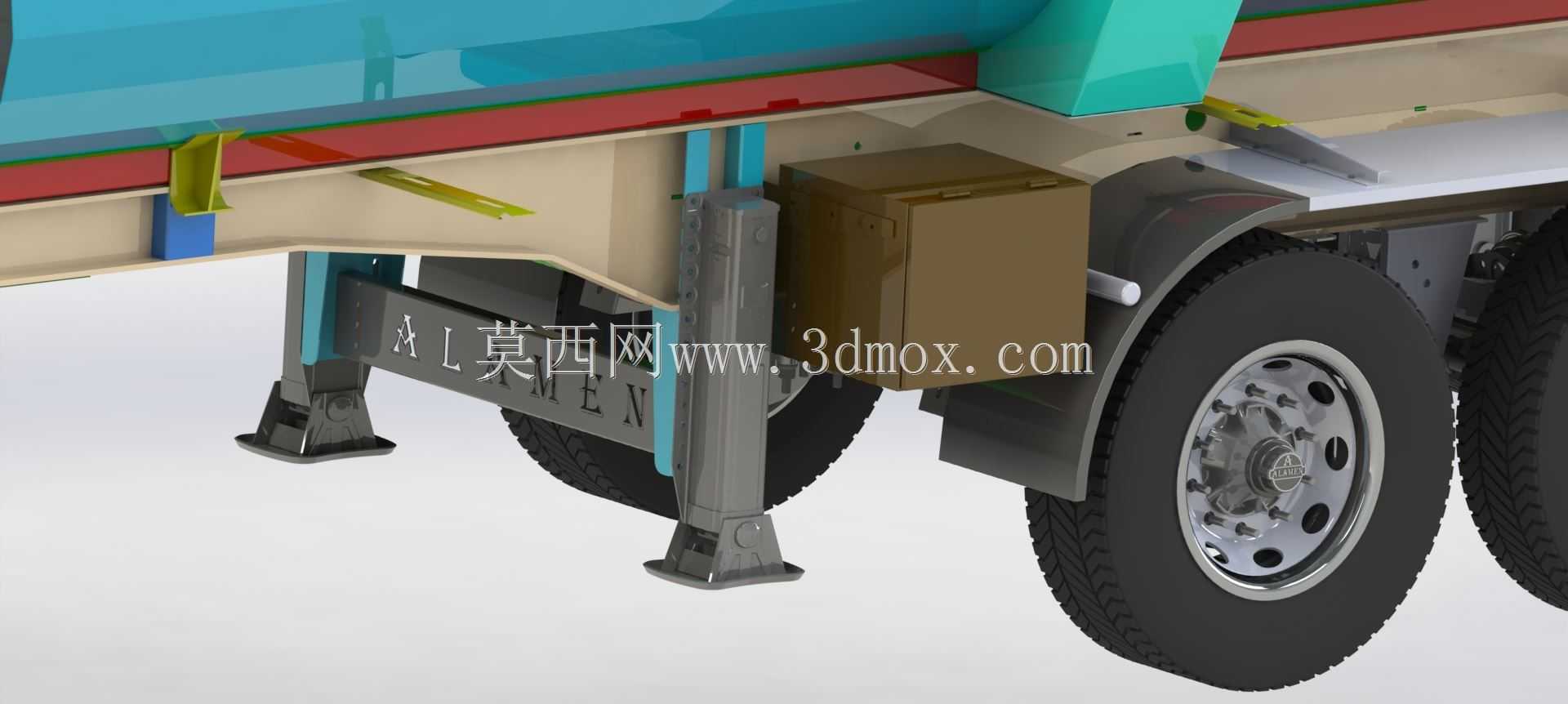

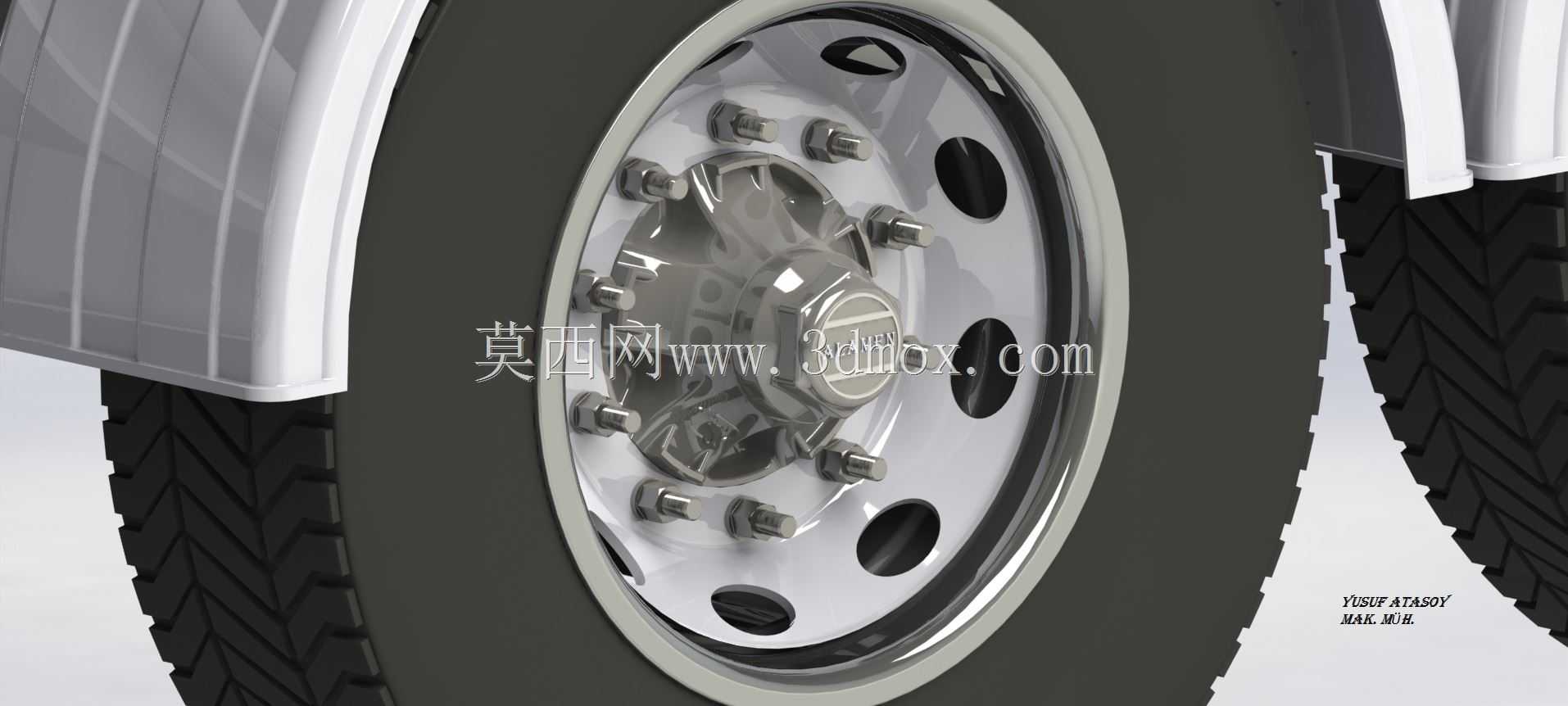

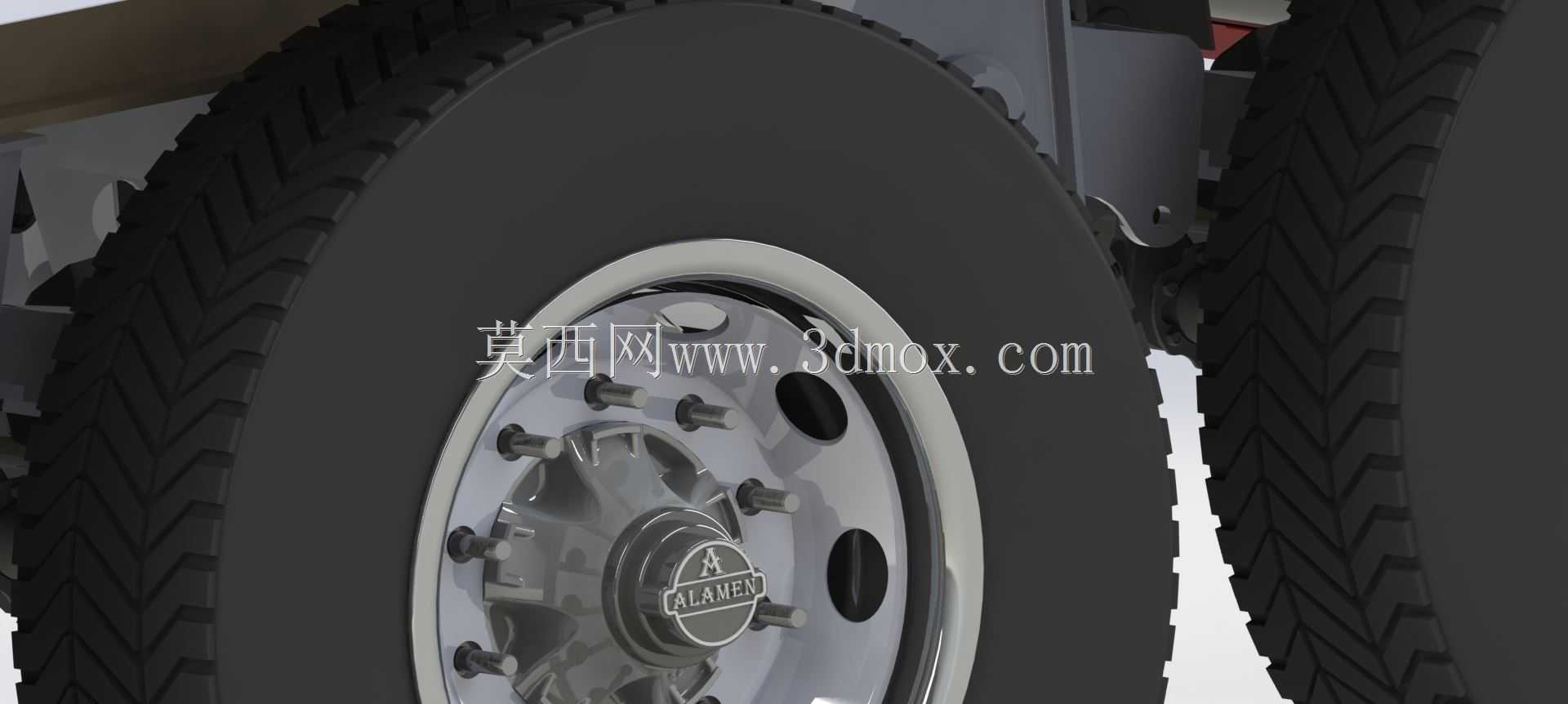

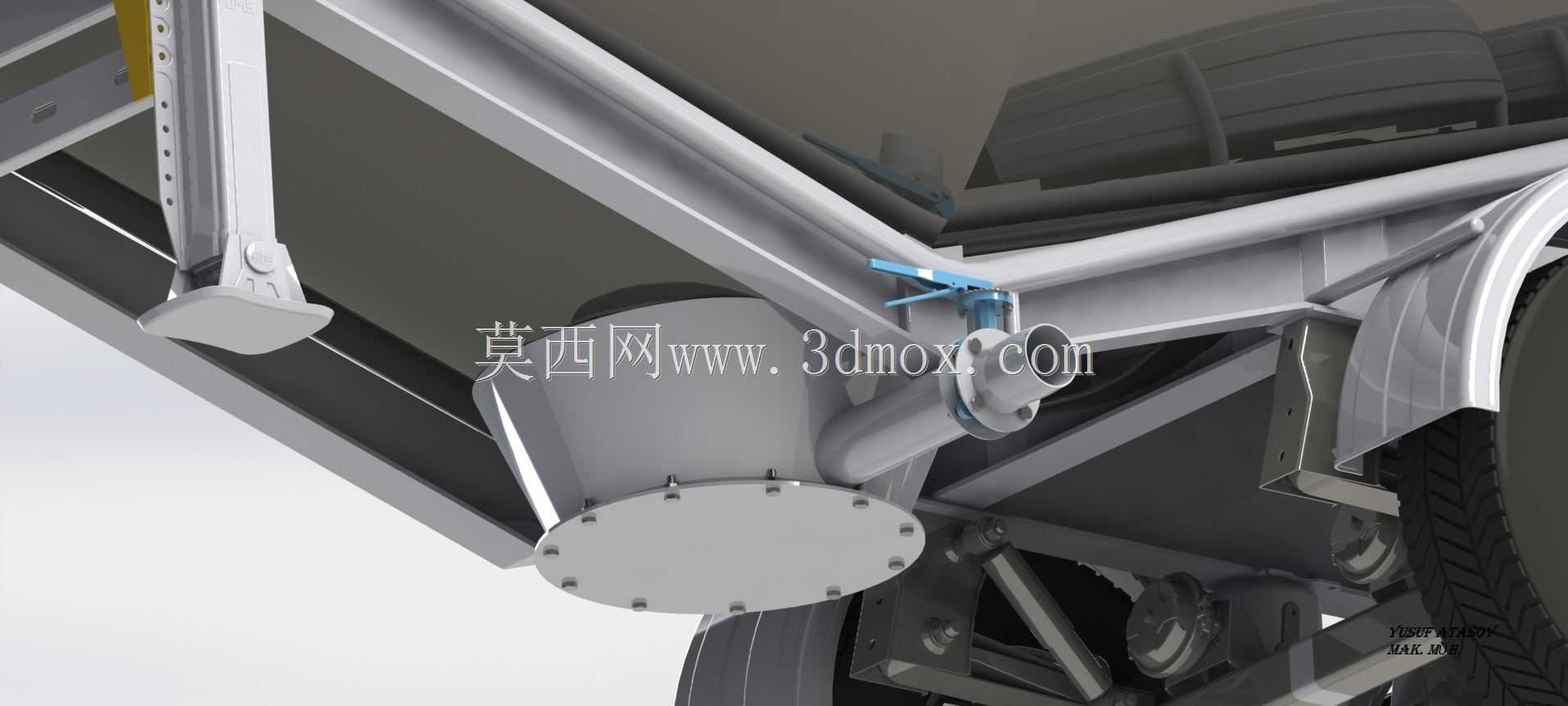

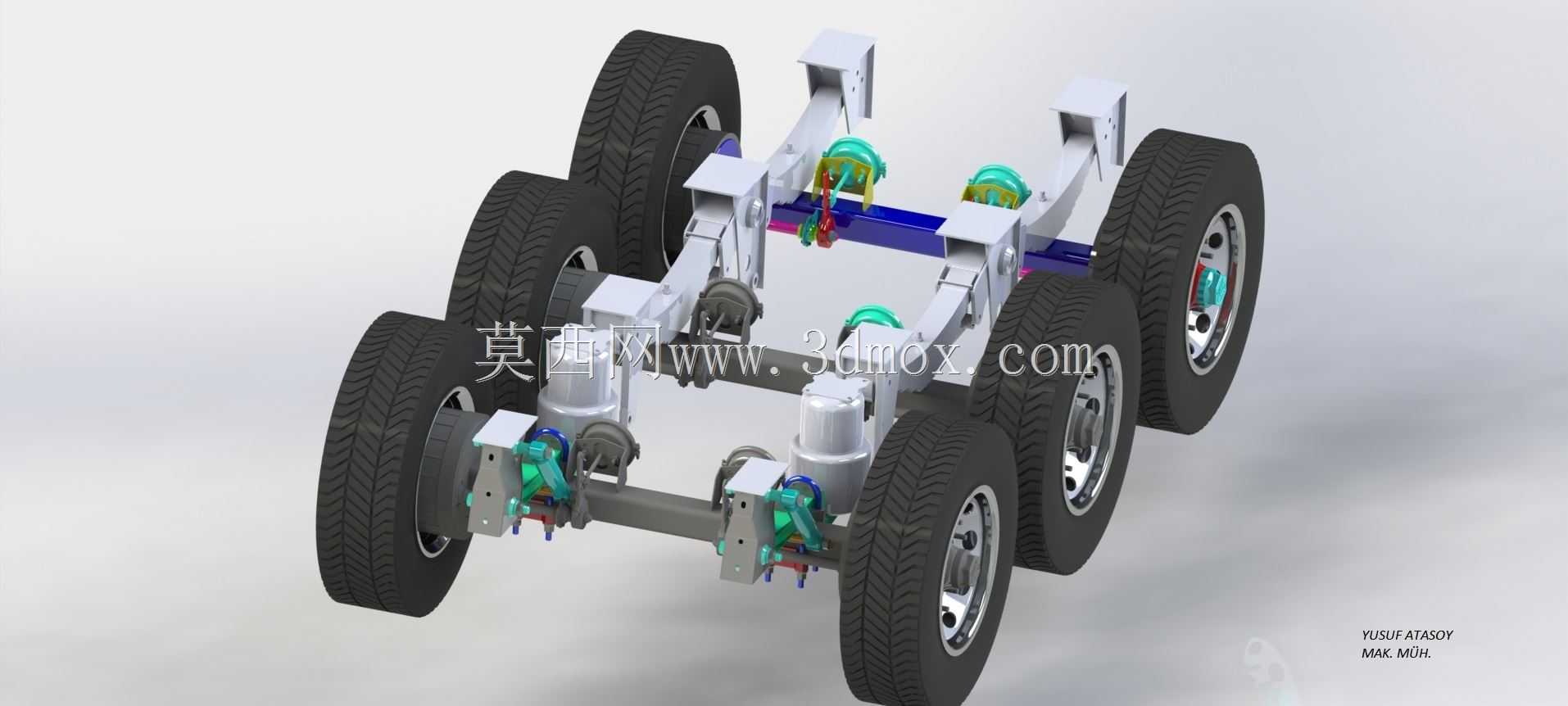

　　底盘部分采用牵引梁与承载框架结合的形式，前部延伸出牵引销安装区域，用于与牵引车鞍座连接；中部布置纵梁和横梁，承担货箱载荷并传递到悬架。双轴轮组位于货箱后段下方，轮胎、轮毂、制动鼓和轴间连接关系均有体现，适合在结构评审时检查轮距、离地间隙、轮胎包络以及车架与货箱的相对位置。车辆脱离车头停放时，前部支腿向下伸出支撑地面，支腿底座、伸缩段和与车架连接的加强板均被建模出来，能够用于展示半挂车静置、摘挂和场地等待装卸的状态。

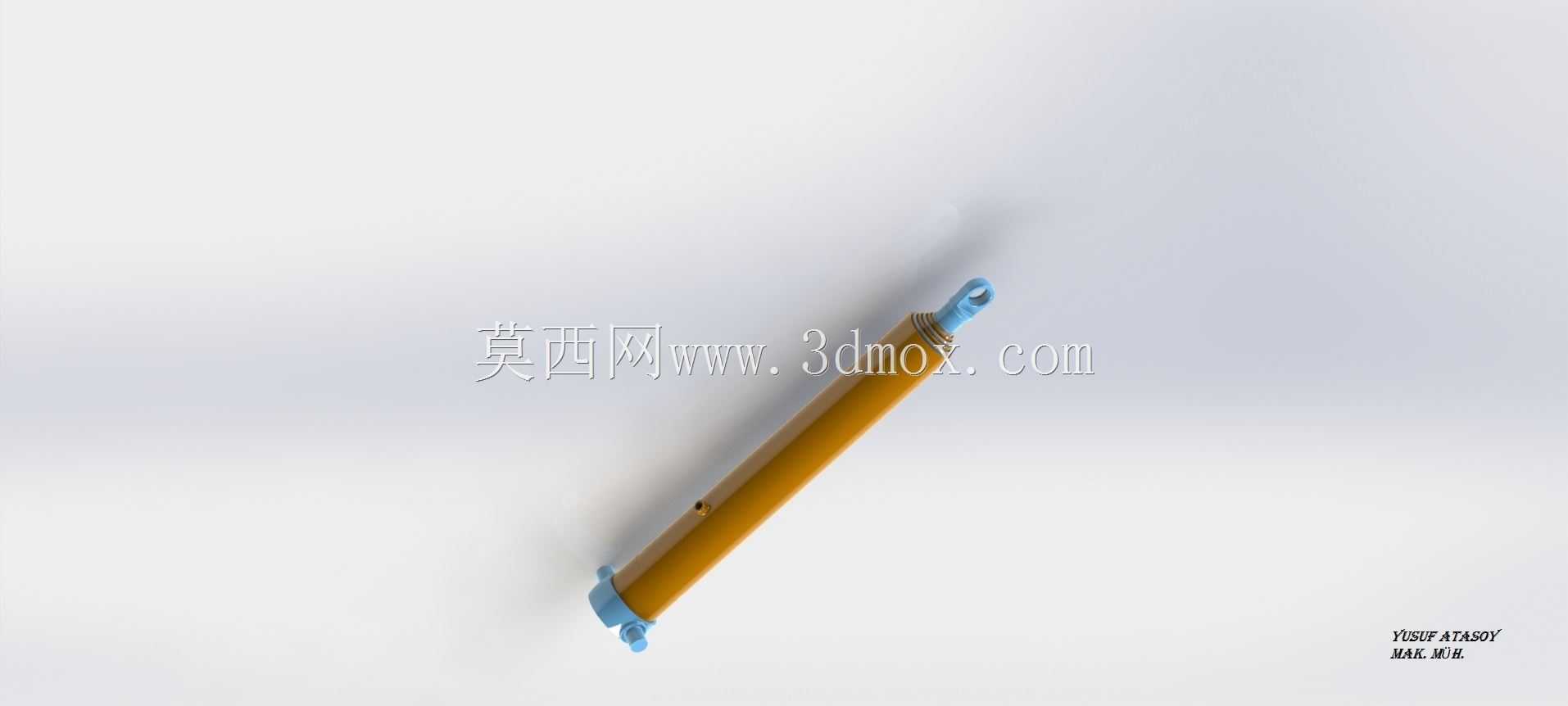

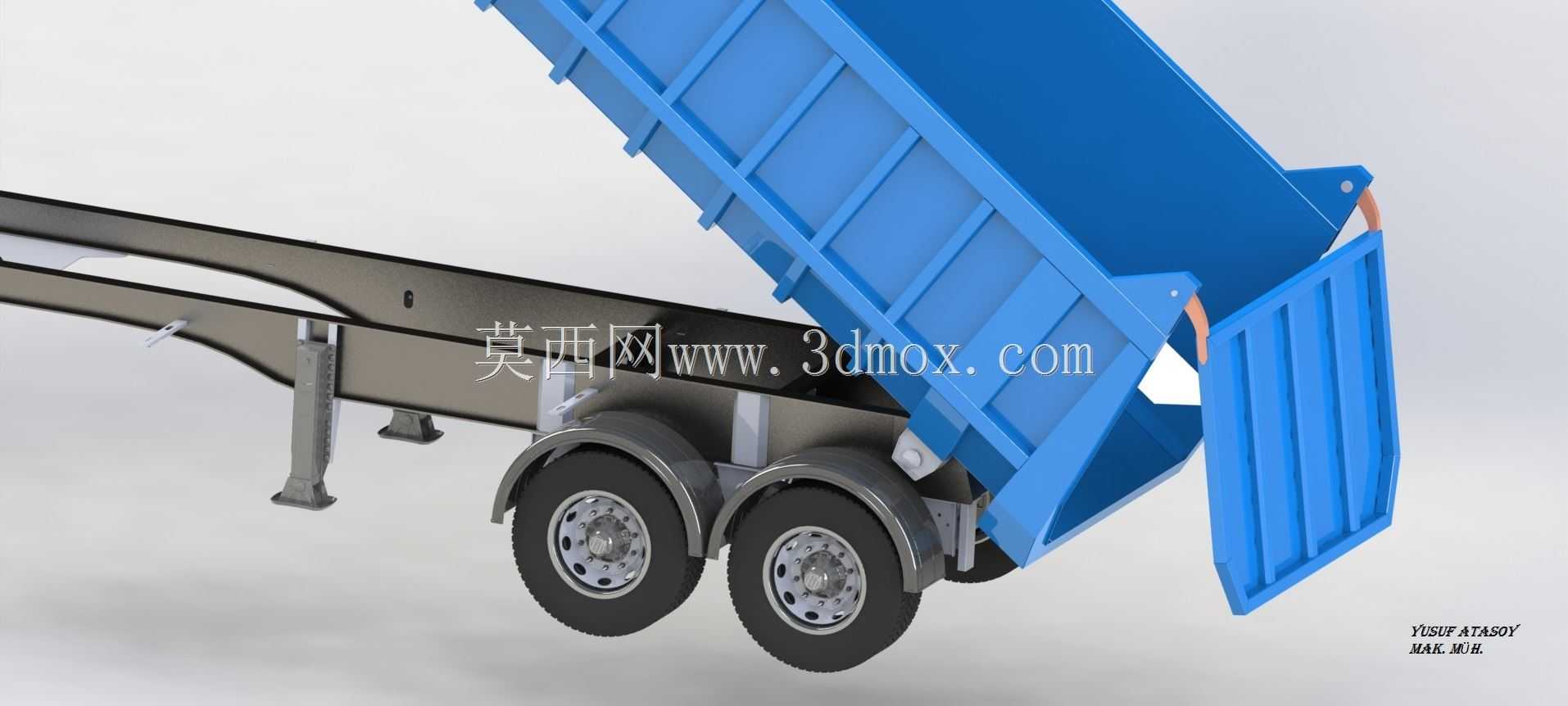

　　从设计思路看，自卸半挂车需要同时兼顾装载容积、结构刚度、倾翻稳定性和道路通过性。货箱宽度受到道路运输限界约束，侧板高度决定堆装容积，但过高会增加重心并影响侧倾稳定性；因此模型中将轮组布置在载荷重心附近，使满载时轴荷分配更合理。纵梁从牵引区域向尾部逐渐过渡，既满足牵引时的纵向拉压受力，也为举升油缸和后部铰点预留安装空间。实际工程中，举升油缸通常布置在货箱前下方与车架之间，液压系统工作时推动货箱前部抬起，物料重力促使后栏板开启；虽然模型重点展示机械结构，但该布置关系可以通过前梁下方空间和尾部铰点位置判断。

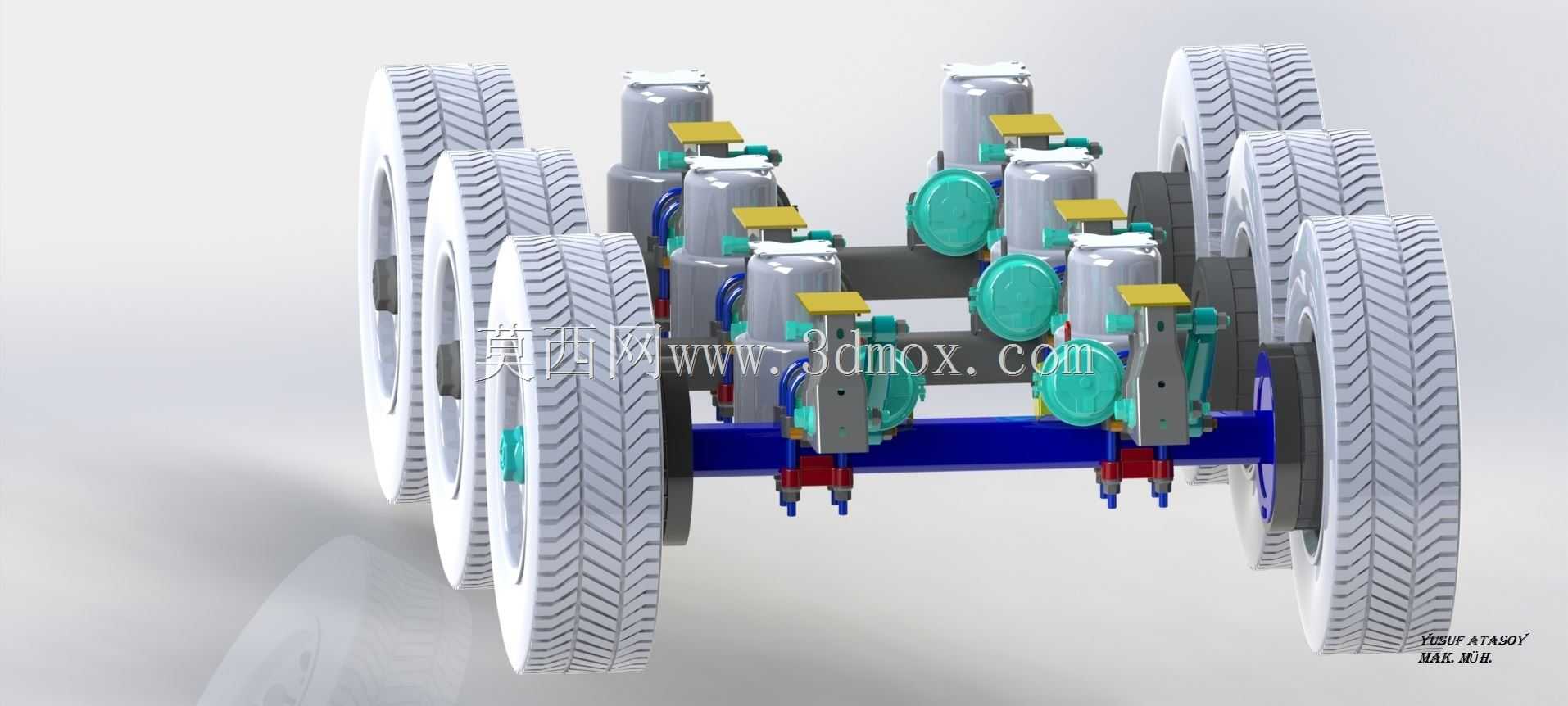

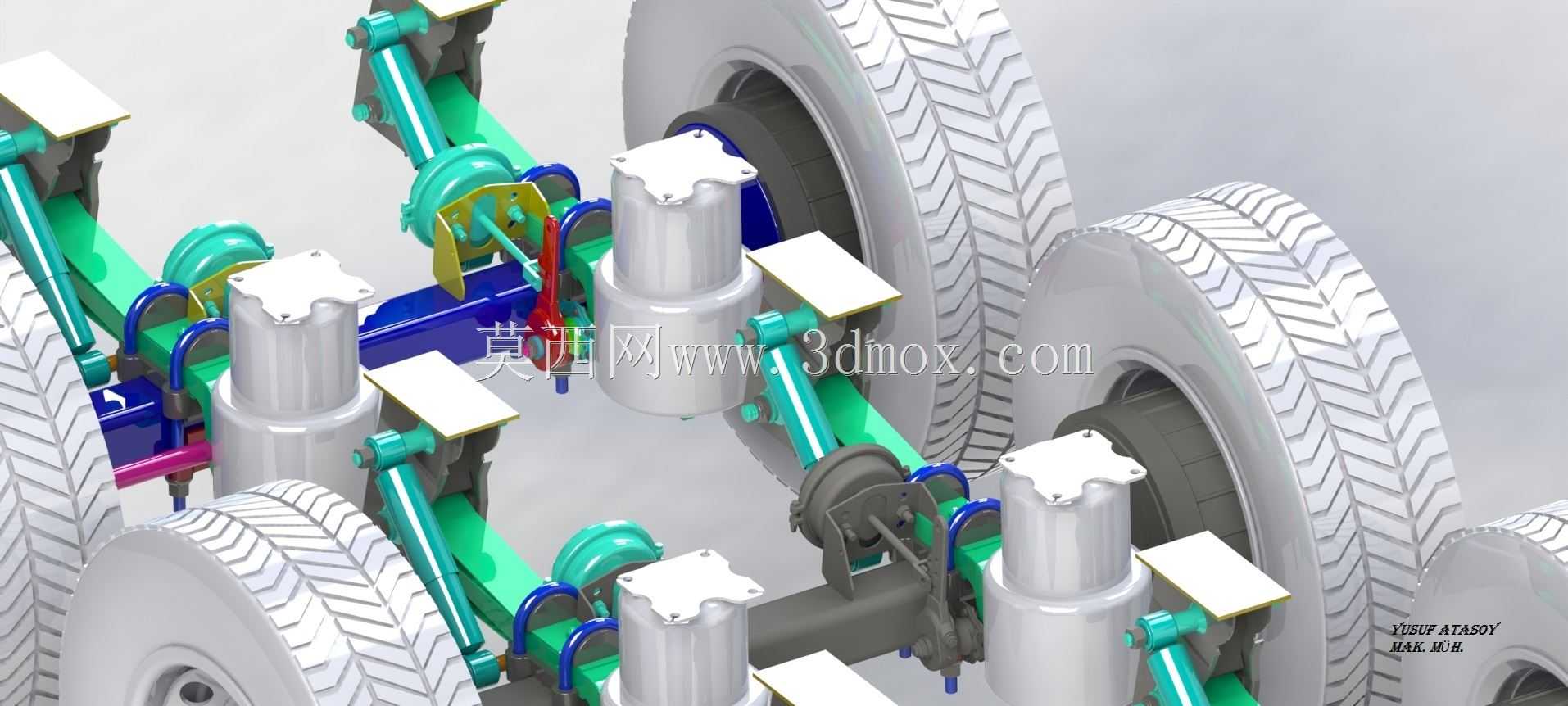

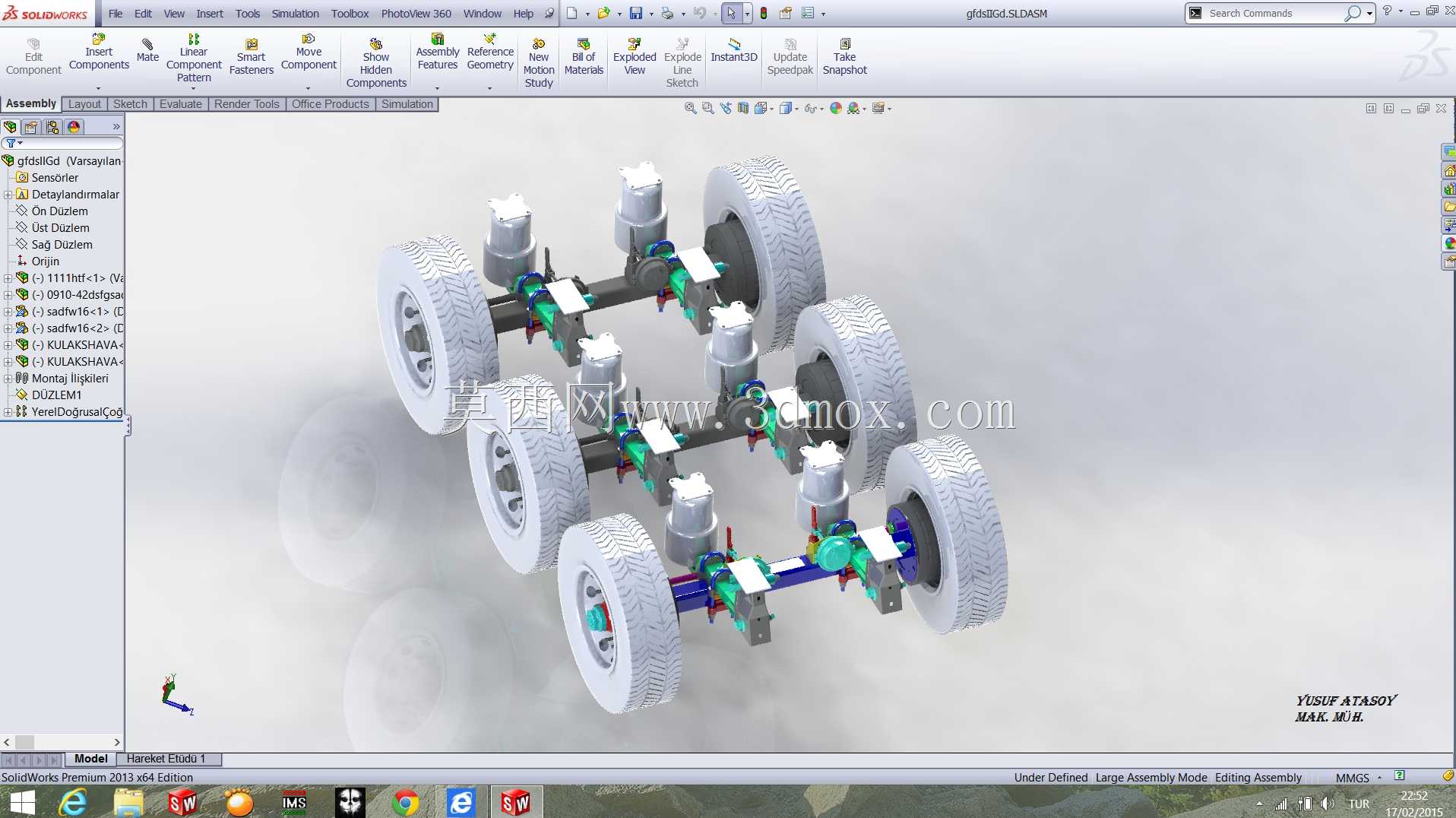

　　外形边界方面，车斗长度占据整车主要尺寸，侧板沿纵向连续延伸，前板设有挡料加高区，后部保留卸料门和铰链安装位。底盘下方需要关注支腿收起后的最小离地高度、轮胎与货箱下沿的运动间隙、纵梁宽度对牵引连接的影响，以及半挂车在转向时与车头之间的包络空间。轮组采用双轴并列布置，单侧双胎的承载形式适合重载工况；悬架、车轴和制动部件在模型中以简化实体表达，可作为后续细化板簧、气室、轮毂轴承和挡泥板结构的基础。

　　在三维建模工作中，该类模型适合用于货箱容积估算、板筋布局校核、焊接总成拆分、举升机构干涉检查和渲染展示。设计人员可沿货箱内壁建立装载体积参考，结合物料堆积角评估额定容积；也可通过侧板加强筋间距判断薄弱区域，在高压力区增加横筋或加厚板材。对采购和选型人员而言，模型能够清楚表达双轴自卸半挂车的主要构成、支撑方式、卸料方向和牵引连接形式，为后续与车头匹配、货箱定制以及工况适应性分析提供直观依据。
