鹈鹕折叠式长航时遥感测绘无人机

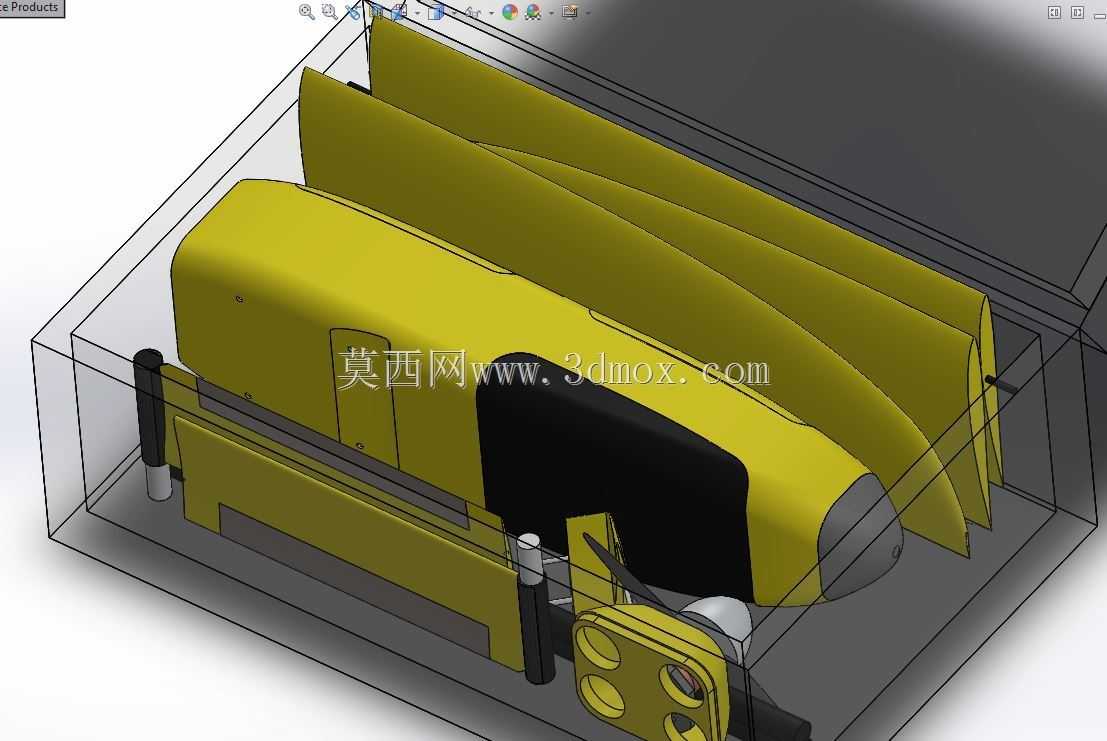

　　这套结构方案围绕小型固定翼航空传感平台的外场作业痛点展开，最核心的设计取舍落在便携性与巡航效率的平衡上。常规手抛固定翼无人机为了维持机翼展弦比，机翼往往做成整段或两段插接结构，外场转场时需要拆卸机翼、收纳进专用航空箱，抵达作业点后还要完成机翼对接、舵面线缆插接、锁止确认等一系列工序，准备周期长，零散小件也容易在野外遗失。这套构型直接把折叠收纳逻辑融入整机骨架，不需要拆解任何部件，整机能快速收拢折叠到标准鹈鹕防护箱的内部轮廓尺寸内，转场时连同机载传感载荷一起放入箱中，抵达作业区域后展开锁止即可快速进入待飞状态，非常适合跨区域的线状巡检、多点位测绘任务。

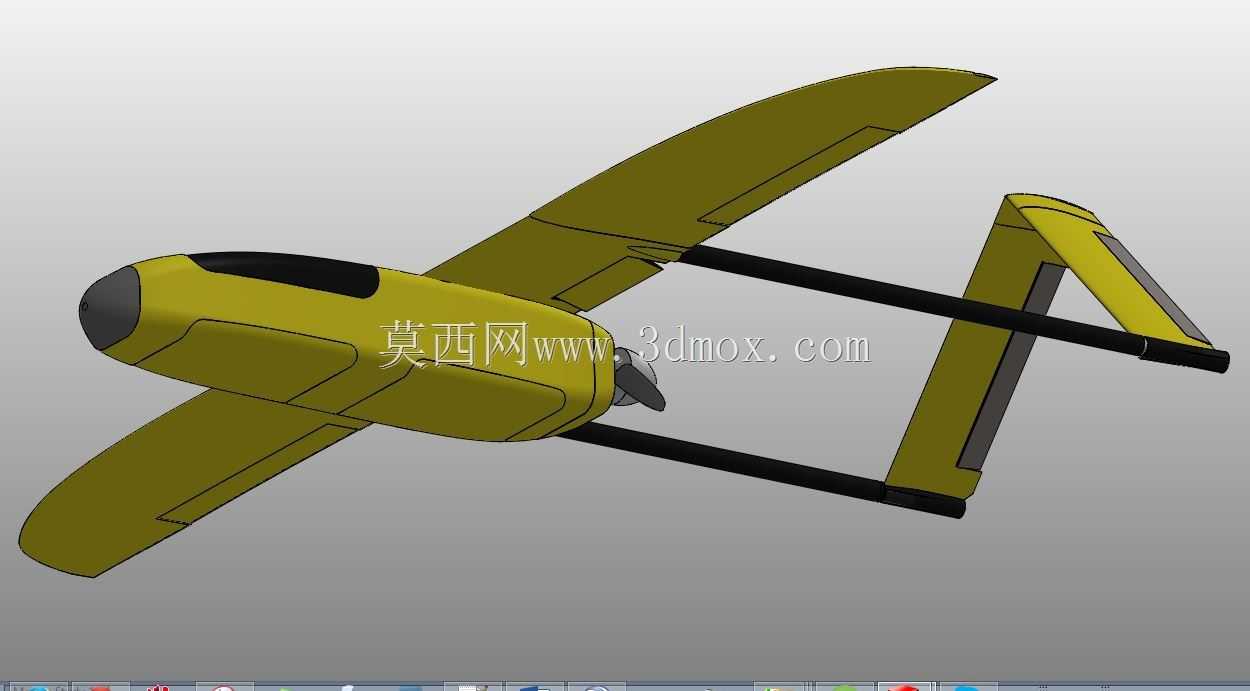

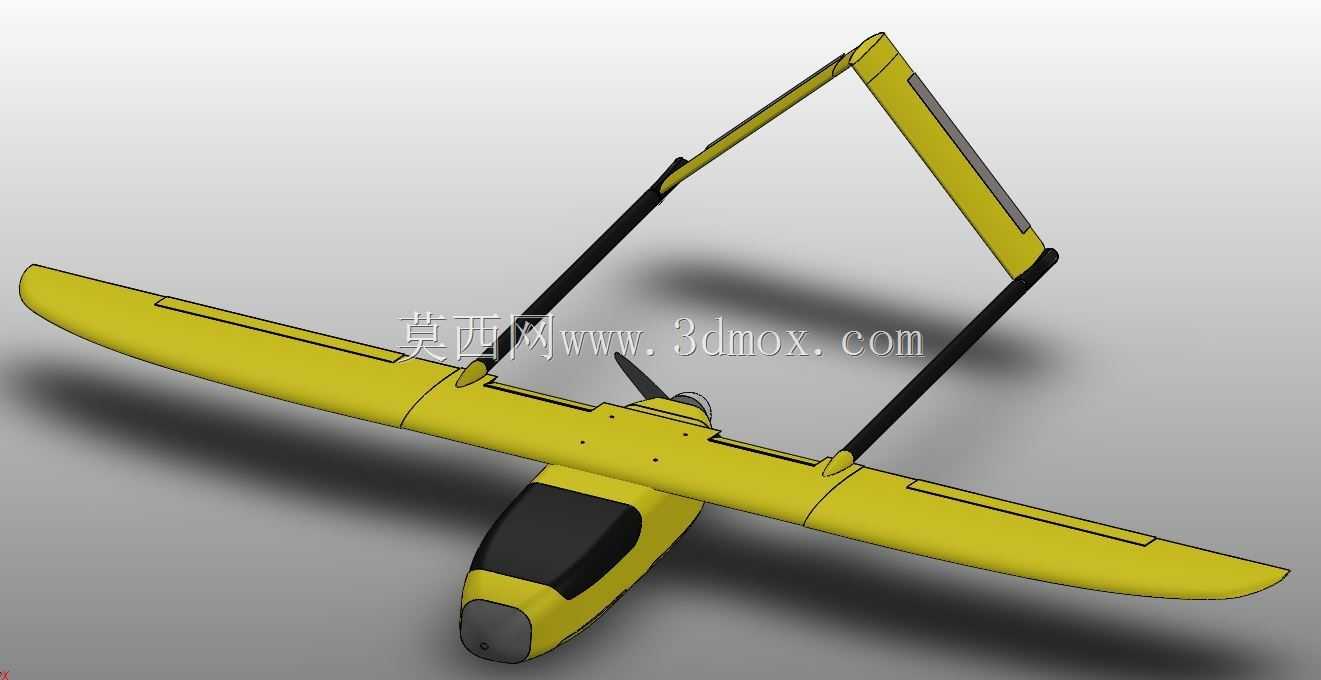

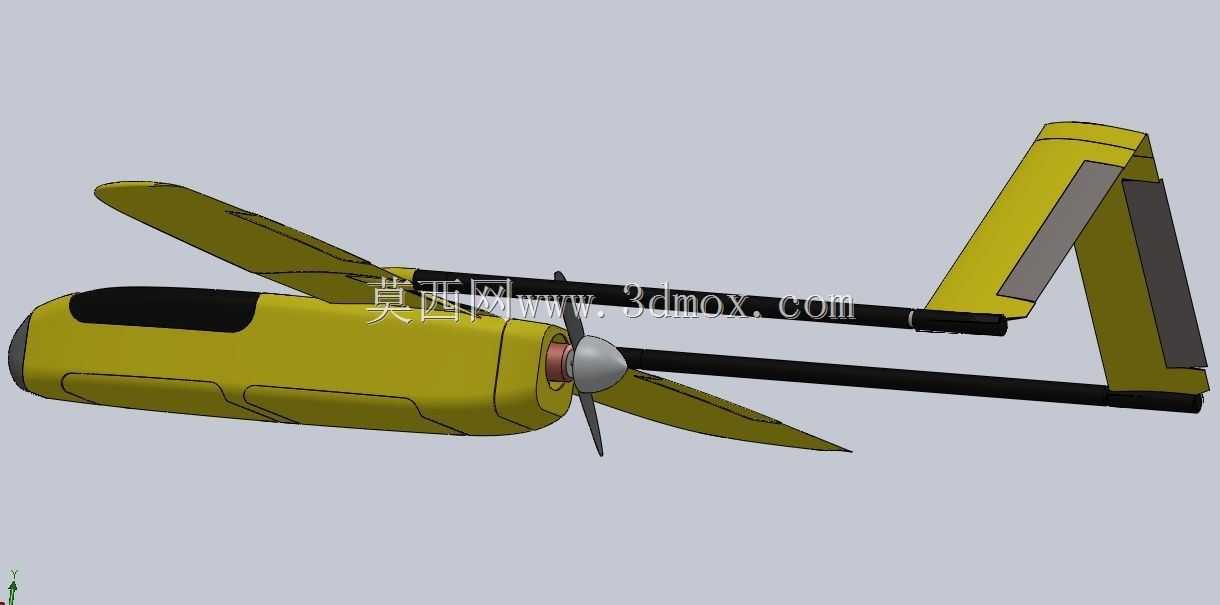

　　从气动布局来看，该平台采用双尾撑连接的尾翼构型，主机翼为上单翼布置，机身主体呈流线型纺锤状，机头位置预留了任务载荷舱的安装空间，可根据作业需求更换可见光测绘相机、多光谱成像传感器、小型空气采样模块或者低空通信中继节点。双尾撑从机翼后方向后延伸，末端连接垂尾与水平尾翼，这种布局的优势非常明显：一方面尾撑把尾翼的操纵力臂拉长，垂尾与平尾的舵面操纵效率更高，低空低速巡航时的姿态稳定性更好，即使在山区紊流、沿岸阵风环境下也能保持平稳的航迹；另一方面尾撑之间留出了充足的尾部空间，后置推进螺旋桨不会受到机身、机翼的气流遮挡，螺旋桨滑流不会直接冲击任务舱的光学窗口，既降低了振动对成像精度的干扰，也避免了前拉布局螺旋桨出现在相机取景画面里的问题。

　　结构设计上，机翼与尾撑的铰接节点是整个折叠机构的核心。机翼的折叠转轴布置在机身两侧的翼根区域，折叠时机翼连同尾撑组件一同绕转轴转动收拢，展开后通过快卸锁销完成刚性锁止，锁止位置设计了明显的到位限位面，外场操作人员不需要借助专用工具，靠手感就能确认机构完全锁定，避免出现飞行中机翼锁止失效的风险。整机骨架优先选用轻量化的复合材料板材与碳纤维管材，机身蒙皮采用曲面流线造型，在控制整机空重的同时保证机身截面的抗弯扭刚度，机翼的翼型选用低速高升力翼型，巡航迎角下的升阻比表现优异，能在有限电池容量下获得更长的续航时间，覆盖更大的作业面积。

　　实际作业场景中，这类平台可承担的任务范围很广：在国土测绘领域，它可以搭载正射相机完成小区域的地形航测，快速生成高精度的地表正射影像；在农林管护场景下，搭载多光谱传感器可以采集作物长势、林区病虫害分布数据，作业效率远高于地面人工巡查；在应急救援场景里，它可以作为临时通信中继节点，在地面公网中断的受灾区域快速搭建低空通信链路，也可以搭载热成像传感器搜索被困人员位置；在管线巡检场景中，它可以沿输电线路、油气管道走向规划航线，排查线路周边的违章施工、山体滑坡隐患。

　　安装边界方面，整机展开状态下机翼展长控制在单兵可携带的范围内，折叠后的外轮廓完全匹配标准硬质防护箱的内部尺寸，不需要额外定制超大收纳容器，普通作业车辆的后备箱即可轻松装载。机身中部的任务舱预留了通用安装孔位与标准供电接口，不同功能的传感载荷可以快速互换，不需要对机身结构做二次打孔改装。尾撑与机翼的连接位置做了等强度补强，反复折叠展开的疲劳寿命满足高频次外场作业的使用需求，所有铰接点都预留了轻微的间隙调节余量，在低温、沙尘环境下也不会出现机构卡滞。起落与回收层面，该平台既可以采用手抛起飞、伞降回收的方式，也可以在平整路面滑跑起降，对作业场地的要求极低，即使在没有正规跑道的野外区域也能正常执行任务，整套结构在建模时完整还原了折叠机构的铰接关系、舵面的转动边界以及各部件的装配间隙，结构设计人员可以直接在此基础上细化锁止机构细节、选型配套机载设备，完成面向实际作业的工程化迭代。
