手动代步轮椅康复辅具结构设计

　　在康复辅具、无障碍公共空间改造以及居家适老化改造项目中，轮椅是最基础也最核心的移动承载设备，这套手动轮椅的三维结构建模，完全围绕日常使用场景的实际约束搭建，没有脱离工程落地的冗余装饰结构。做这类辅具结构设计时，首先要锚定使用者的人体尺度边界：常规成年使用者坐姿状态下，大腿水平长度、臀部落座宽度、背部倚靠高度都有明确的人机工程区间，座面宽度预留两侧各二十毫米左右的活动余量，既不会让使用者落座时两侧框架卡蹭髋部，也不会因为座面过宽导致推行时整体宽度超出常规门洞通行限宽。座面离地高度控制在四百五十到五百毫米区间，这个高度匹配普通居家餐桌、公共无障碍台面的高度，使用者落座后双脚可以自然搭放在前置脚踏板上，大腿不会被座面前沿压迫造成血液循环不畅，同时护理人员推行时扶手高度也落在手腕自然下垂的施力区间，长时间推行不会过度抬臂造成肩部劳损。

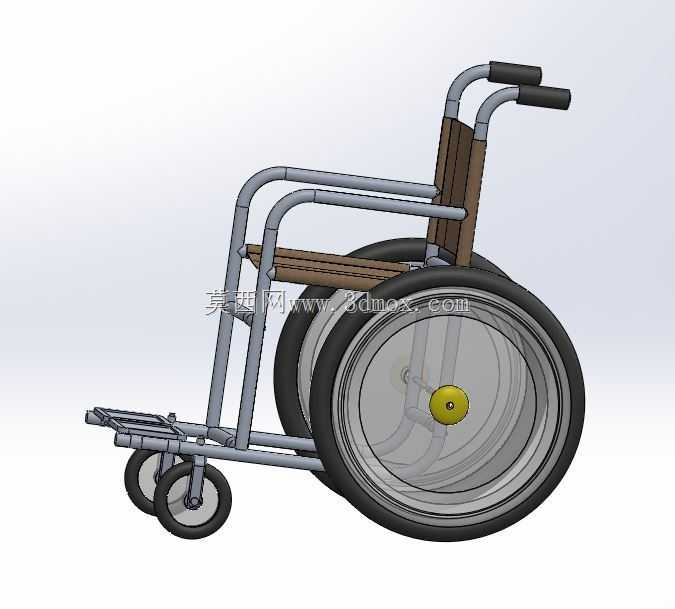

　　从结构分层来看，这套轮椅采用圆管弯折焊接的框架主体，主管选用薄壁金属圆管，在保证整体抗弯强度的前提下控制整机自重，框架的弯折拐点都做了圆弧过渡，没有尖锐突出棱边，避免使用者移位或者护理人员操作时发生磕碰。两侧大直径驱动轮采用手轮圈外置的布局，使用者坐在座面上可以直接伸手拨动轮圈实现自主前进、转向和制动，大轮的安装轴位置略靠后于座面重心投影点，让整机空载和载人状态下的重心都落在前后轮支撑区间内部，上坡时不会发生后倾，越过门槛、地砖接缝这类小高度障碍时，护理人员下压后方推把就可以轻松抬起前置小轮，顺利通过障碍。前置的两个万向小脚轮采用回转支座连接，转向轴线预留了合理的后倾角，推行过程中遇到侧向力可以自动回正，不会出现轮体摆振导致推行方向跑偏。

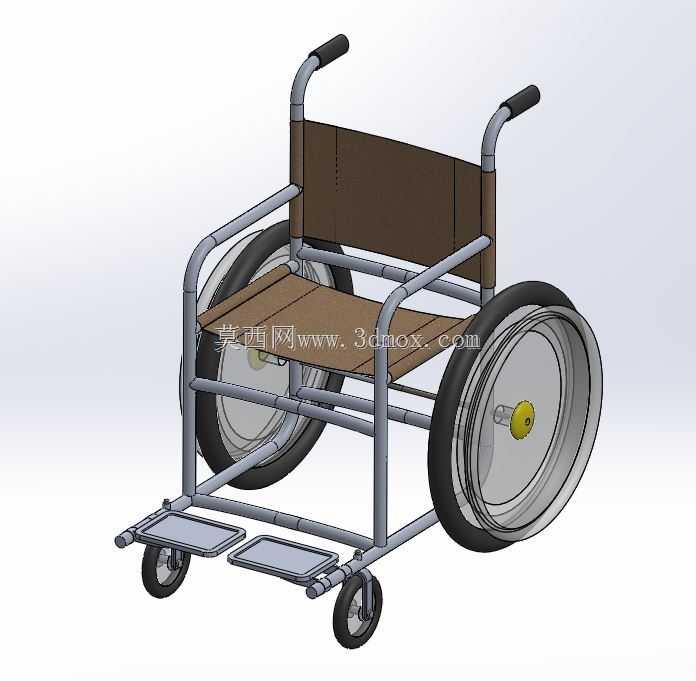

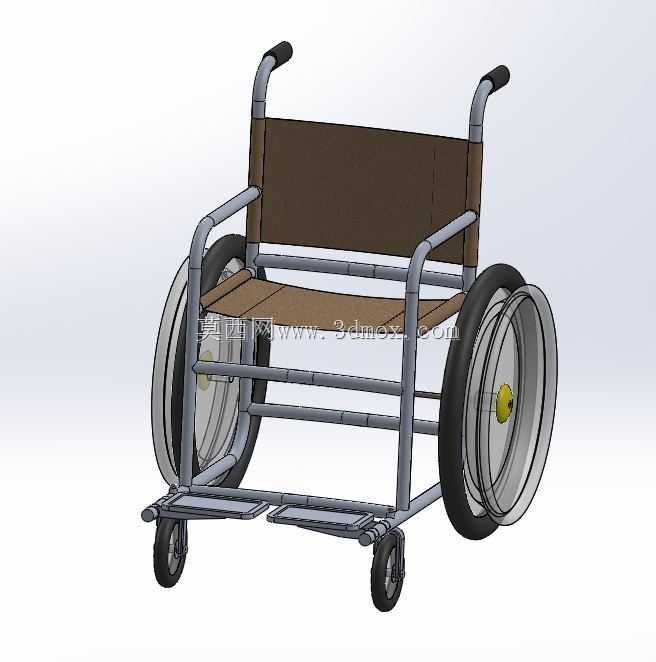

　　座面和靠背采用张紧式布艺支撑结构，这种设计相比硬质整板座面，一方面可以适配不同使用者的背部和臀部曲线，分散局部压应力，长时间落座减少压疮发生的概率，另一方面布艺构件属于易损替换件，框架上预留的固定压条可以快速拆卸更换面料，后期维护不需要拆解整体焊接框架。两侧扶手采用固定高度布局，扶手顶面和座面的高差控制在二百二十毫米左右，使用者落座时手臂自然搭放，肘部弯曲角度接近九十度，也可以借助扶手支撑发力完成站立、移位到床面或者马桶座圈的动作。前置脚踏支架采用铰接结构，不用时可以向上翻起，使用者从轮椅正面或者侧面移位时，脚踏杆不会阻挡腿部活动空间，脚踏板表面做了防滑凸起结构，鞋子搭放在上面不会因为推行晃动滑落。

　　建模过程中所有管架的连接节点都还原了实际焊接装配的位置关系，轮体的轴承安装位、脚轮的法兰连接面、推把的防滑套配合段都保留了精确的装配间隙，做空间干涉检查时，轮体全角度转动、脚踏翻折、扶手受力形变的全行程都不会和周边框架发生碰撞。在无障碍场景适配层面，整机总宽度控制在六百五十毫米以内，完全满足住宅入户门、医院病房门、公共电梯轿厢的通行宽度要求，整体长度包含前置脚踏伸出量也控制在一千一百毫米区间，电梯内转向、卫生间内回转都有足够的操作空间。框架后侧的推把套有防滑橡胶套，手部施力时不会打滑，大轮轮轴位置预留了驻车制动的安装接口，后期加装刹车构件时不需要额外在管架上打孔破坏主体涂层。这类手动轮椅不需要额外动力源，结构可靠故障率低，既可以作为行动障碍人群的日常代步工具，也可以作为医院、养老机构、交通枢纽的公共备用辅具，结构建模时还原的所有尺寸边界，都可以直接对接后续的工程出图、构件加工和装配校验环节。
