立方体多向切削球体定位几何教具

　　这套几何结构以一个正六面体为初始坯料，沿三组正交轴线反复削除八个顶角与十二条棱边，最终在坯料内部包络出一个完整球体，剩余的多面体残块仍保持原始立方体的外轮廓边界，可直观展示中世纪石匠与木工在没有现代数控测量设备的条件下，如何仅凭角度规、划线针与经验完成球体的立体定位。

　　在实际工坊作业中，石料或硬木方料进场后首先要校验六个面的平面度与相邻面垂直度，偏差控制在0.1mm以内才能作为基准面使用；随后在三组相对面的中心打出样冲眼，以样冲眼连线为X、Y、Z轴，用高度游标尺在每个面上划出十字中心线，再以面中心为圆心、目标球半径为半径画圆，这一步确定了球体在立方体内的最大包络尺寸——球径等于立方体边长，球心与立方体几何中心重合，任何方向上球面到对应外表面的距离均为零，这也是多向切削能够对称展开的前提。

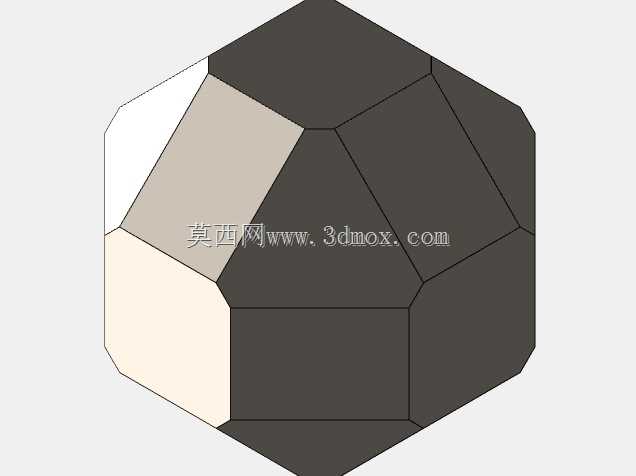

　　粗加工阶段优先去除八个顶角，每个顶角对应三条棱边交汇的顶点，切削平面与三条相邻棱边呈等角度相交，单次切深按球半径的0.2~0.3倍递进，避免一次性吃刀过大导致石料崩裂或木材劈裂；顶角去除后坯料变为十四面体，原有六个方形面缩减为八个正三角形面与六个正方形面，此时需重新在新生的三角形面上划线，以球心在该面的投影点为中心校核余量分布，若投影点偏离面心超过2mm，说明前序切削平面角度存在偏差，需通过垫塞尺调整刨床或凿削角度补偿。

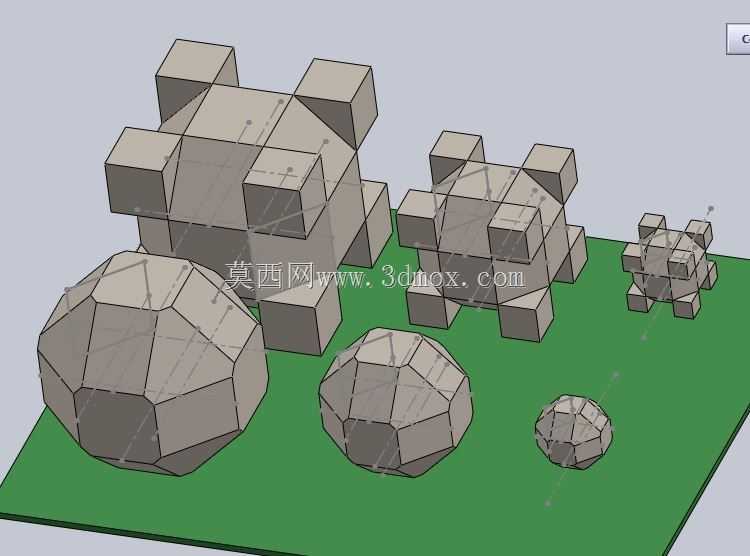

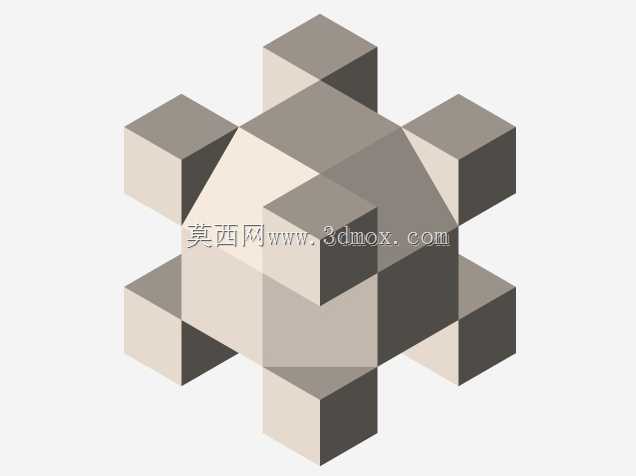

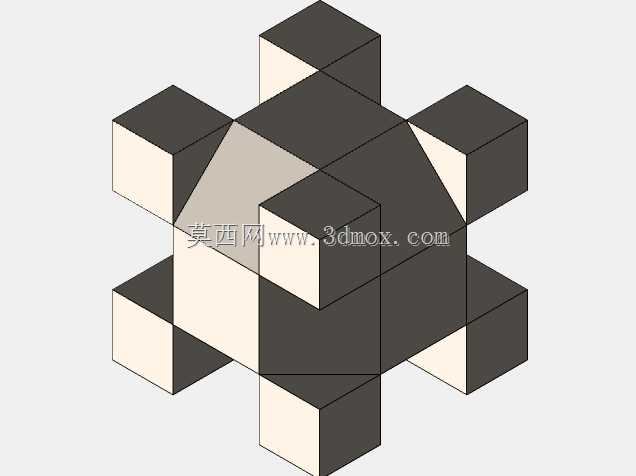

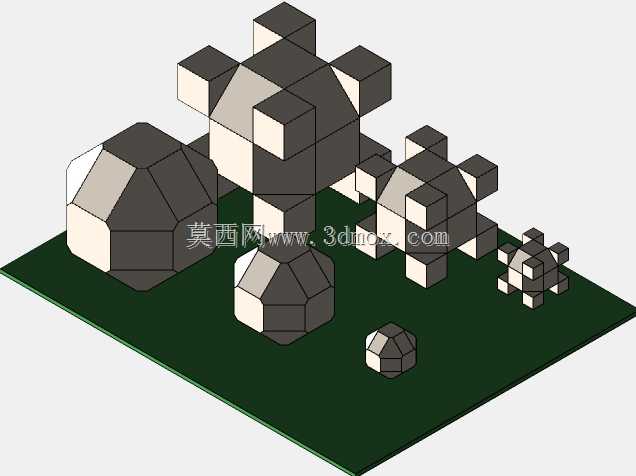

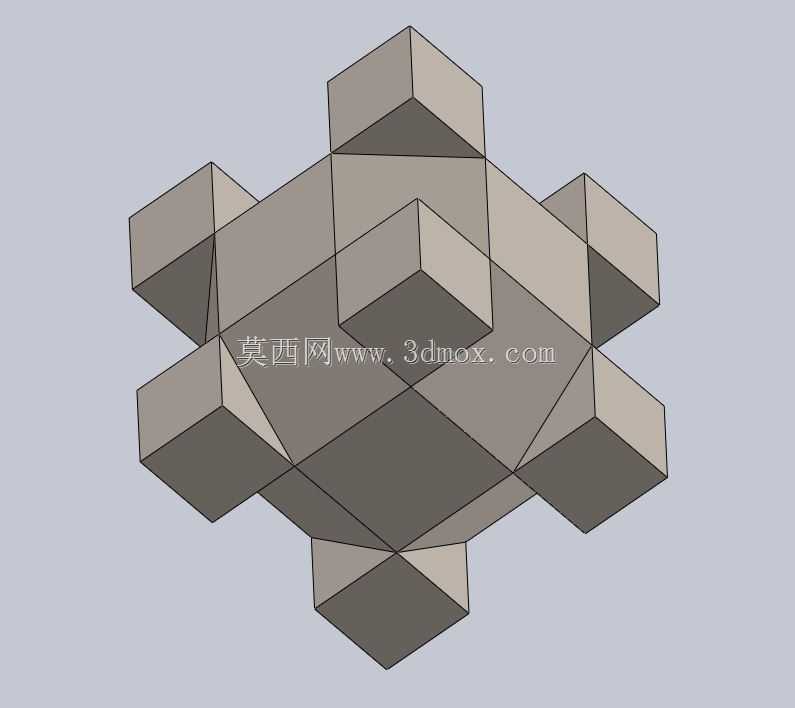

　　棱边修削环节沿十二条原始棱边逐次进刀，每削去一道棱边就新增两个对称平面，平面数量随切削迭代呈阶梯式增长，模型中呈现的多层交错方块结构正是不同切削深度下残留的基准凸台——这些凸台并非冗余结构，而是工匠在手工操作时留存的测量靠山：将直角尺靠在相邻凸台上即可快速判断当前切削面是否与对应轴线保持平行，凸台顶面到球心的距离预先按等差序列预留，每完成一级切削就磨去一层凸台，直至所有凸台顶面与球面相切。

　　几何教学场景中，该结构可直接用于讲解三维坐标系下的点面距离计算、正多面体对偶关系以及包络体拟合原理；展陈场景下则可作为石作工艺与木作工艺的工序演示件，观众可从任意正交视角观察到对称分布的切削残块，理解“以方求圆”的传统加工逻辑。建模时需优先锁定立方体中心为全局坐标原点，所有切削平面均以原点为法向基准做镜像阵列，保证六个方向的切削量完全对称；装配边界上，整体外轮廓不超出初始立方体的长宽高范围，底部可预留直径为球径1/5的平面支撑座，支撑座高度取边长的1/10，既保证摆放稳定性，又不破坏上部几何结构的视觉完整性。曲面过渡处无需额外圆角，保留切削平面的锐利交线更能清晰呈现每一道工序的加工轨迹，也便于后续在3D打印或数控铣削时按平面分层规划刀路，减少空行程。
