带键槽直齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2022-07-14 ID:681062
  • 带键槽直齿圆柱传动齿轮结构
  • 带键槽直齿圆柱传动齿轮结构
  • 带键槽直齿圆柱传动齿轮结构

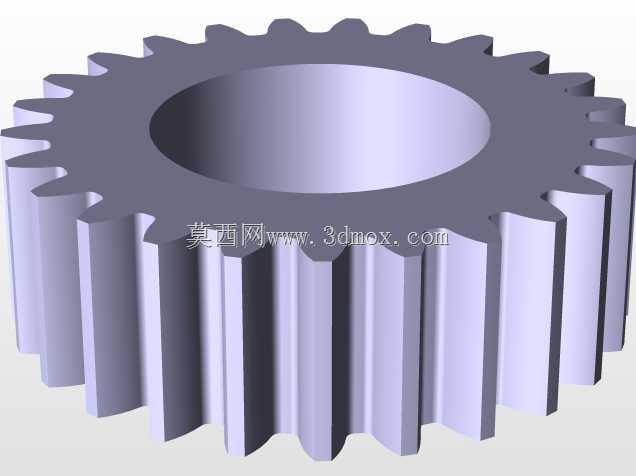

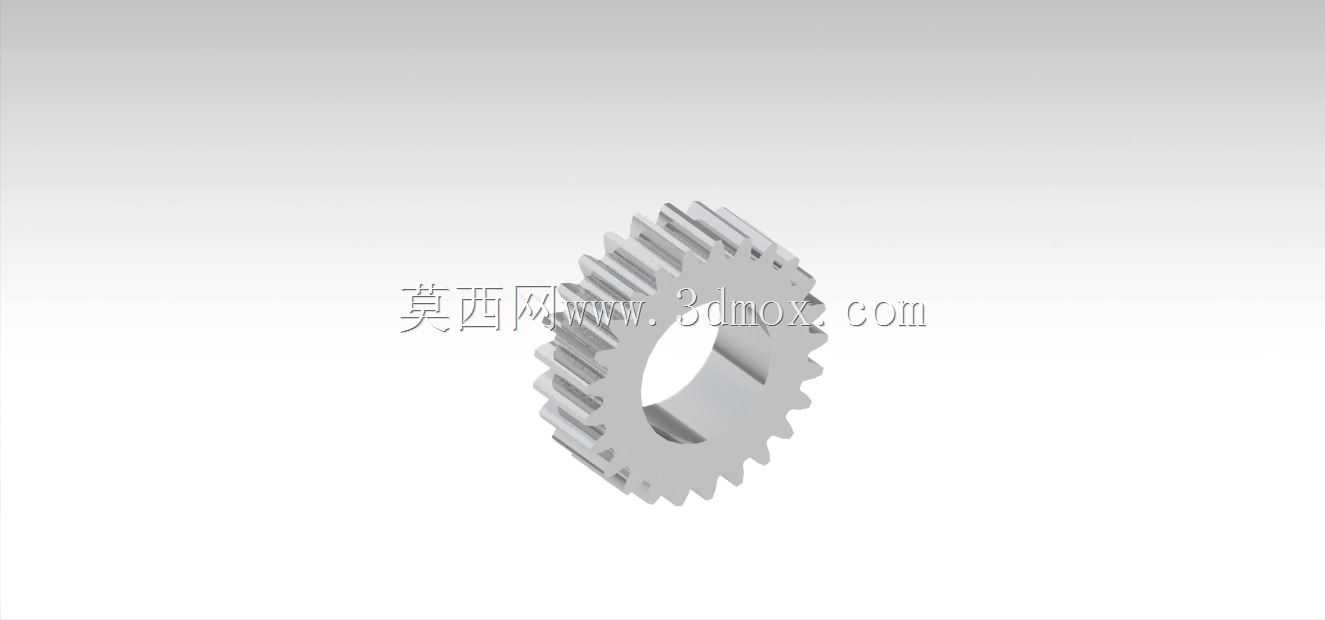

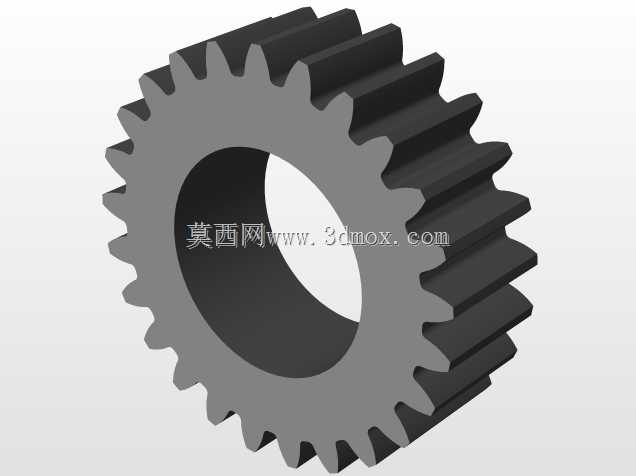

  这枚直齿圆柱齿轮面向中小载荷、平行轴动力传递场景,常见于小型减速箱、办公设备传动组、轻工包装线、3D打印机送料机构、教学实验台以及通讯设备内部的紧凑动力模块。它的核心作用是在两根轴线保持平行的轴系之间传递旋转运动,通过轮齿逐齿啮合完成扭矩交换,并可根据配对齿轮齿数关系实现转速增减。模型采用外啮合直齿形式,齿向与齿轮轴线平行,加工时可直接通过滚齿、插齿或铣齿成型,对小批量试制和常规机加工都比较友好。

  从结构上看,轮坯外缘布置完整齿圈,中部设置轮毂孔,孔内加工有平键槽。键槽是安装边界中最需要关注的部位,它决定齿轮与轴之间的周向固定方式:装配后平键嵌入轴槽与轮毂槽,能够限制齿轮相对轴转动,从而把齿面受到的圆周力可靠传递到轴系。相比单纯过盈配合,键连接在拆装、维护和扭矩传递稳定性之间更均衡,也便于在维修时拆卸齿轮。轮毂孔与轴径之间应按传动精度选择间隙配合或过渡配合;若用于较高转速或换向频繁的机构,需要进一步校核键侧挤压应力,并考虑轴向挡圈、轴肩或锁紧螺钉防止窜动。

  设计这类齿轮时,首先要明确中心距、模数、齿数和压力角。齿顶圆、齿根圆和分度圆之间的比例关系直接影响啮合状态,齿顶过高可能造成干涉,齿根过薄则削弱弯曲强度。直齿轮在啮合瞬间沿全齿宽接触,没有斜齿轮那种逐步进入啮合的过程,因此传动直观、轴向力小,但高速运行时噪声和冲击会更明显。把它放在低速或中等转速、载荷平稳的机构中更合适;若设备需要频繁启停、正反转或承受冲击,应在齿根圆角、材料热处理和润滑方式上留出余量。

  外形尺寸方面,模型的安装边界主要由齿顶圆直径、齿宽、轮毂孔径、键槽宽度以及轮毂突出长度构成。齿宽影响承载能力:齿宽越大,单齿接触面积越大,载荷分布越有利,但过宽会提高对轴系平行度和安装偏斜的敏感性。轮毂长度通常要与轴径、齿轮受力位置匹配,过短会使键连接承压面不足,过长则浪费空间并可能与相邻零件干涉。布置三维装配时,应让齿轮端面与轴肩、挡圈或轴承内圈保持明确间隙,避免热膨胀和装配公差导致摩擦。

  轮齿建模需要保证齿廓连续、齿距均匀,齿根处保留圆角过渡,避免出现尖锐凹槽造成应力集中。内孔键槽的两侧面应平行,槽底与孔壁交接处也要留出合理圆角或退刀空间。实际制图时,除了表达齿顶圆、分度圆、内孔和键槽,还应标注齿宽、轮毂长度、端面跳动和孔轴配合要求。若采用塑料注塑或粉末冶金成型,还需在齿面、轮毂和键槽附近考虑拔模斜度与成型收缩;若采用金属切削,则应关注插键槽时的刀具进入空间和装夹基准。

  在设备用途上,这种齿轮并不追求复杂变速功能,而是作为稳定、经济、易替换的基础传动件。它可以与小齿轮组成单级减速,也可以多枚串联形成多级传动。选型时不能只看外观齿数,还要把输入扭矩、转速、传动比、润滑条件、轴系刚度和环境温度放在一起校核。齿面接触强度决定抗点蚀能力,齿根弯曲强度决定抗断齿能力,键槽和轮毂则决定扭矩能否顺利传入。三维模型把齿圈、腹板、轮毂孔和键槽关系完整表达出来,适合在装配阶段检查啮合间隙、轴向位置以及与箱体、轴承、轴套之间的空间冲突。
