三联同轴带轴齿轮传动啮合结构

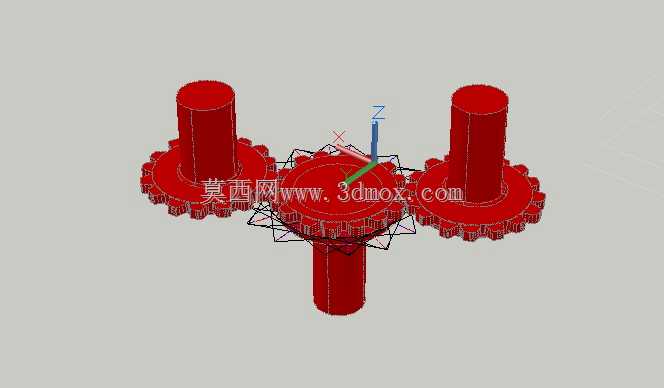

　　这套三联带轴齿轮啮合结构，核心是三个沿轴向延伸出实心圆柱轴段的盘状齿轮，呈三角排布完成动力的分流与换向传递，在小型桌面传动演示台、轻工包装设备的分度进给工位、简易教具的机械原理展示场景中都有很高的适配性。日常做非标小设备布局时，经常遇到输入轴动力需要同时向两个平行输出轴传递、且安装空间被压缩在极小圆形区域内的需求，常规平行轴双联齿轮要么需要额外加装中间惰轮拉长中心距，要么要拆分三根独立轴分别做轴承支撑，不仅零件数量变多，累积同轴度误差也会让啮合侧隙忽大忽小，运行时出现卡顿异响。这套结构直接把齿轮轮体和支撑轴做成一体化的带轴齿轮，三个齿轮的轴段均垂直于齿轮端面向上延伸，轴段外径远小于齿根圆直径，既可以直接穿入设备基板的预制通孔作为回转支撑，也可以在轴段外配套衬套、微型轴承完成定位，不需要额外设计联轴器把齿轮和转轴拼接，省去了轴孔配合的公差校核环节，装配时只要把三个轴段对准基板孔位压入，就能自然保证齿轮端面和安装基面的平行度。

　　从轮系布局逻辑来看，三个齿轮的中心构成等边三角形，中间齿轮同时和左右两个齿轮外啮合，动力从任意一个轴段输入时，中间齿轮会作为中间传动件把运动同步传递给另外两个轴，两个输出轴的转向相同，转速比由三个齿轮的齿数直接决定，这种布局非常适合需要双工位同步动作的小型机构，比如双通道送料辊的同步驱动、小型翻盖机构的双侧联动转轴，不需要额外加装同步带或者链条，纯齿轮啮合的传动比恒定，没有带传动的弹性滑动误差，长期运行也不会出现同步相位偏移。齿轮的轮齿采用标准渐开线直齿形制，齿顶圆、齿根圆的过渡圆角做了简化处理，齿宽和轴段长度的比例大概在1:2左右，轴段伸出轮体的长度足够穿过5到10毫米厚的安装基板，轴端可以直接加装卡簧或者紧定螺钉做轴向限位，防止齿轮运转时从基板孔位脱出。

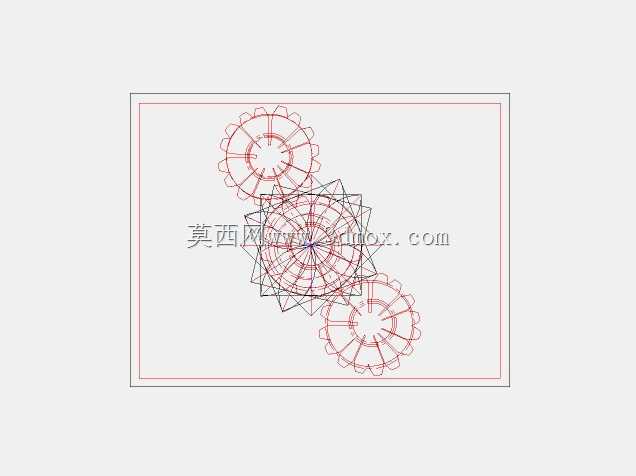

　　建模过程中首先确定三个齿轮的中心距，外啮合直齿轮的中心距等于两个齿轮分度圆半径之和，这套结构里三个齿轮参数完全一致，所以任意两个相邻齿轮的中心距都等于单齿轮分度圆直径，布局时只要在安装板上按等边三角形标注三个孔位，孔的直径和齿轮轴段采用间隙配合，配合公差选H7/g6就能保证回转灵活又不会出现径向晃动。轮齿部分采用阵列齿槽的方式生成，先绘制单个齿的渐开线齿廓，拉伸成轮体毛坯后圆周阵列所有轮齿，再和下方的轴段做合并布尔运算，一体化生成带轴齿轮，避免了分体建模后装配出现的轴齿不同心问题。结构的安装边界非常规整，三个齿轮的最大外轮廓就是齿顶圆围成的三角区域，整体占用的平面空间大概是单齿轮齿顶圆直径的2.2倍，轴向高度就是轴段的总长度，没有向外凸出的多余结构，在紧凑设备腔体内布局时不会和周边的钣金件、电气走线发生干涉。实际选型适配时，如果传递的扭矩不大，可以直接用塑料材质3D打印整套零件，用于原理验证或者低速演示场景；如果是长期运行的工业工位，把材质换成45号钢做调质处理，齿面高频淬火提升耐磨性，轴段配合面磨加工到Ra1.6的粗糙度，就能满足每分钟数百转的连续运转需求。这套结构没有复杂的变位、斜齿或者锥面结构，所有特征都是直齿、同轴圆柱，加工时只要用普通车床车出轴段和轮坯，再用滚齿机加工轮齿就能完成，不需要特殊定制刀具，小批量制作的成本很低，非常适合初创设备团队做原型机传动方案验证，也能作为机械基础教学里轮系传动的具象演示载体，让学习者直观理解外啮合齿轮的转向关系、中心距匹配逻辑以及轴齿一体化设计的装配优势。
