薄板冲压成型工装结构三维设计

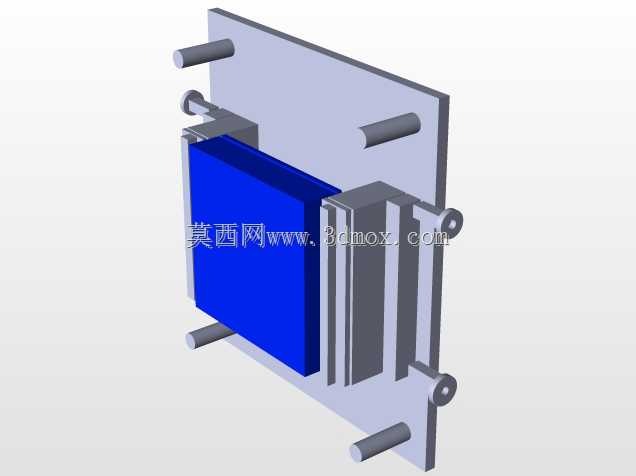

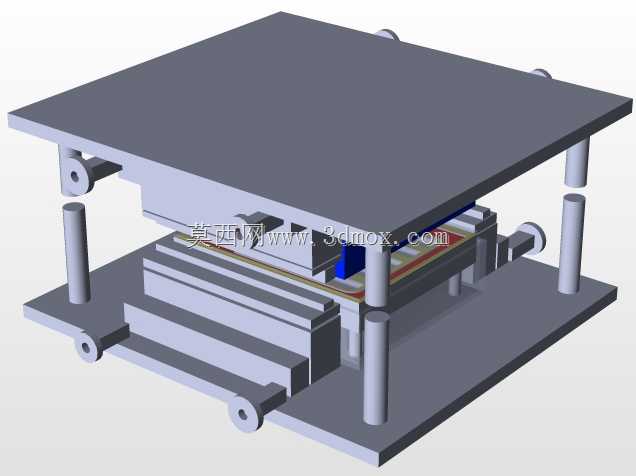

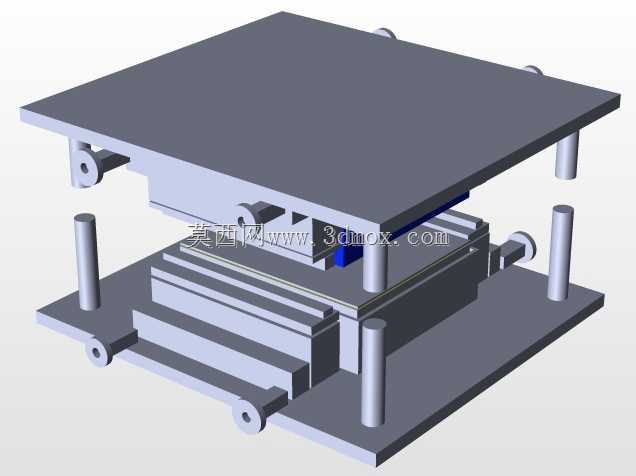

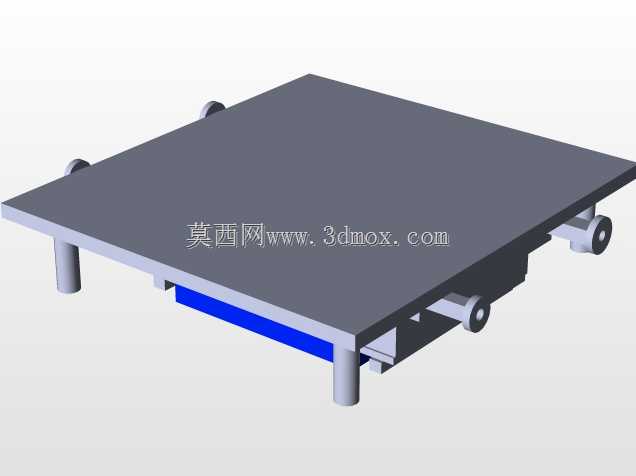

　　这套冲压成型工装的三维结构，面向消费电子类小型钣金件的量产工序搭建，核心适配6英寸规格通讯终端配套薄金属板材的冲切、成型作业场景，在3C电子零部件加工产线中，这类工装直接对接高速冲床工位，承担卷料或单片板料的定位、施压、脱模全流程动作，替代传统单工序分散加工的低效模式，把多道冲压步序集成在模架内部，单次滑块行程即可完成预设的板材形变加工，大幅缩短薄型钣金件的生产节拍。

　　从实际产线用途来看，该工装针对的加工对象是厚度极薄的金属平板料，加工过程中板材仅发生可控的塑性形变，不会出现多余的料边拉扯或形变回弹超差问题。日常量产时，板料由前端送料机构按固定步距送入模腔，模架内的定位销先对板料边缘做精准限位，避免送料偏移导致的成型尺寸偏差；上模随冲床滑块下行时，先由压料板把板材牢牢压紧在凹模表面，消除板料悬空段的翘曲间隙，随后成型冲头按预设轨迹接触板材，在极短的行程内完成冲裁或浅拉延动作；滑块上行阶段，弹性卸料板会把包覆在冲头上的板材自动推离，防止板料随上模抬升出现带料变形，整套动作循环无需人工额外干预，可适配连续自动化冲压产线的长时间运行需求。

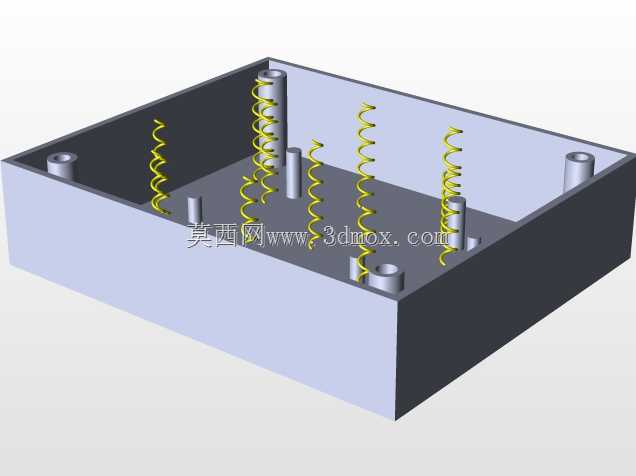

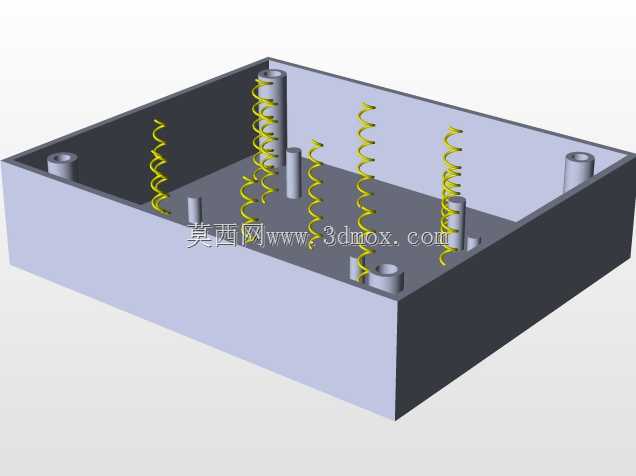

　　结构设计阶段首先围绕薄料加工的核心痛点展开：薄金属板材刚性差，受压时极易出现局部凹陷、起皱或者回弹超差，因此模架的导向结构采用了高精度导柱导套配合，上下模合模时的同轴度偏差控制在微米级，避免冲头与凹模出现侧向剪切力啃伤刃口。压料力的匹配也做了针对性调校，弹性元件的选型按照板材屈服强度、成型面积计算得出，压料力过小会导致板料成型时窜动，压料力过大则会把薄料压出压痕甚至撕裂，整套模型里弹性件的排布位置避开了板材成型区域，压力传递均匀分布在料片的非加工边缘，既保证压紧效果又不会在成品表面留下工装印记。

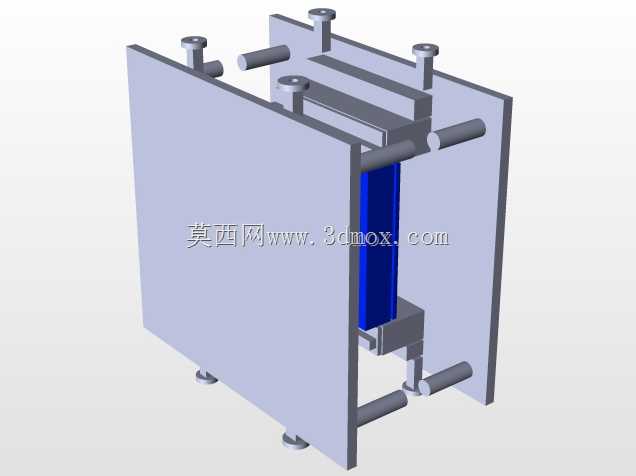

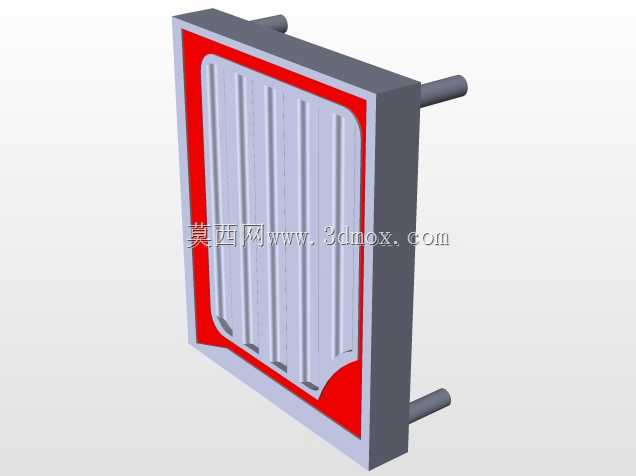

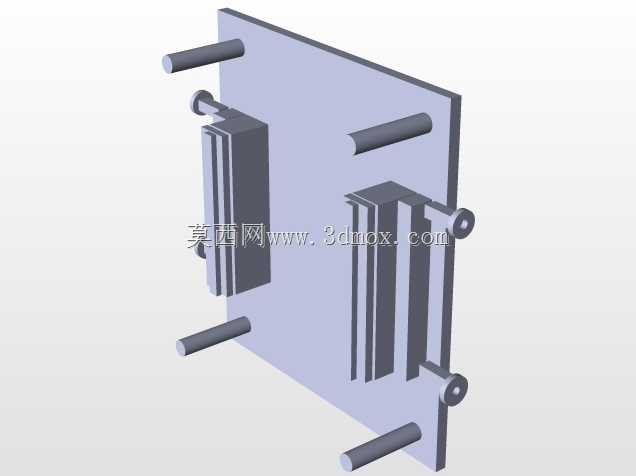

　　成型工作部件的间隙设置完全贴合薄料的加工特性，冲切刃口的双边间隙按照板材厚度的10%-15%选取，既保证冲裁断面光滑无毛刺，又能降低刃口的磨损速度；成型型面做了抛光顺滑处理，没有突兀的棱角转折，板材在型腔内流动时不会出现应力集中点，从根源上减少成型后零件的微裂纹隐患。针对量产过程中的模具维护需求，所有冲头、凹模镶块都设计成了可快拆的独立结构，刃口出现磨损或者需要更换成型型面时，不用整体拆卸模架，只需松开对应镶块的固定螺丝即可完成更换，把产线停机维护的时间压缩到最短。

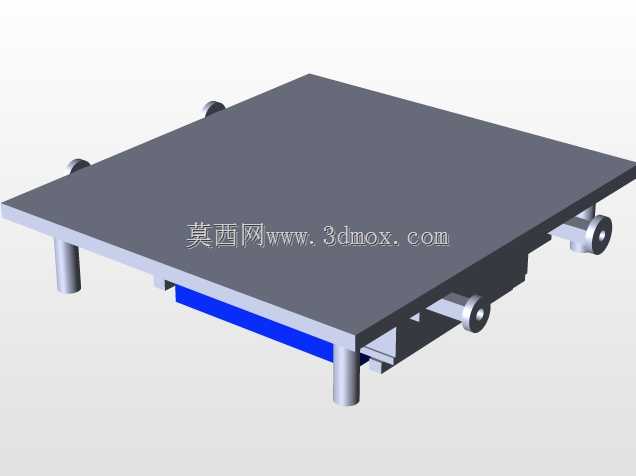

　　安装边界方面，整套模架的长宽尺寸适配常规中小型开式冲床的工作台面，闭合高度与冲床的滑块行程、装模高度调节范围完全匹配，上下模座的安装槽位置对应冲床工作台的标准T型槽间距，现场装夹时可以直接用压板快速固定，不需要额外加工转接垫板。模架的下模座预留了漏料通道，冲切产生的微小废料会顺着漏料孔直接落入冲床下方的废料收集槽，不会在模腔内堆积刮伤板材表面；上模座的模柄尺寸匹配标准冲床的滑块安装孔，吊装对位时可以快速完成中心校准，降低上机安装的调试难度。

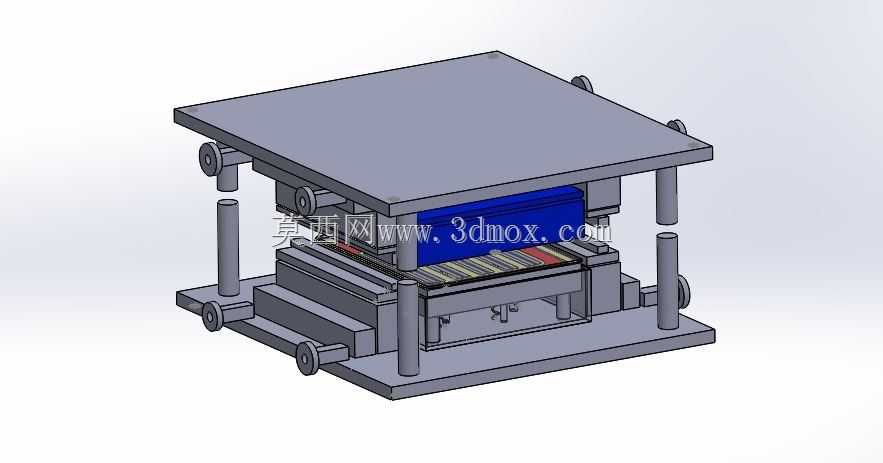

　　从结构细节的布局来看，导向部件对称分布在模架的四个对角位置，合模过程中受力均匀，不会出现偏载倾斜；限位柱设置在模架的非工作区域，合模到最低点时硬限位承担多余的冲压力，避免冲头超行程进给撞裂凹模。整个三维结构把冲压作业的送料定位、压料成型、卸料脱料、废料排出各个环节的动作逻辑都做了完整还原，结构紧凑没有多余的冗余部件，既满足小尺寸薄钣金件的高精度冲压需求，也兼顾了量产现场的装拆、维护、调试便利性，在3C通讯零部件的冲压加工场景中，这类工装的结构稳定性直接决定了成品零件的良率与单批次生产效率。
