级进冲压连续模具结构设计

　　这套级进冲压模具主要面向薄板金属零件的大批量连续成形场景，常见于电子接插件、通讯端子、五金弹片、家电支架以及小型结构件的自动化冲压生产线。模具整体安装在高速压力机或普通开式压力机工作台面上，通过条料沿送料方向逐工位进给，在一次行程循环内依次完成冲裁、弯曲、拉深、成形、切边和分离等工序，最终从料带末端获得完整工件。

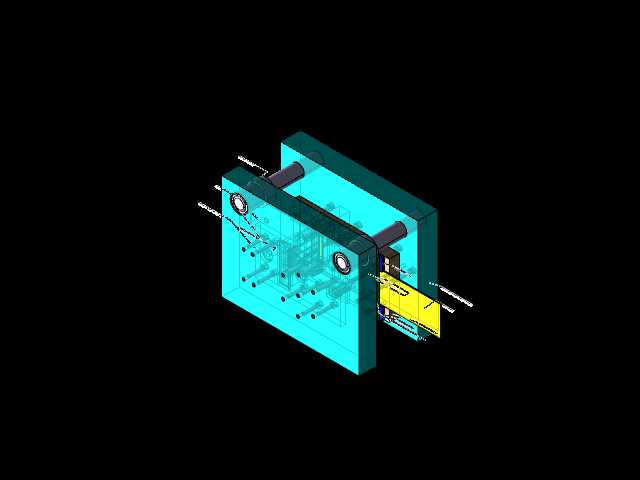

　　从结构布置来看，该模具采用典型的多工位连续模思路，上下模之间通过导柱、导套进行精密导向，保证凸模与凹模在高速往复运动中的对中精度。模架外侧设置了较厚的承力板，内部容纳卸料板、固定板、凹模板、垫板及相关弹性元件。条料从模具一侧进入，依靠导料销、导正销和挡料结构控制步距，避免因送料偏差造成孔位错位或外形冲切不完整。黄色部分对应料带及工件成形区域，能够直观看到材料在各工位之间的传递关系。

　　实际使用中，这类模具的核心价值在于把原本需要多副单工序模完成的作业整合到同一模架内。冲床每完成一次下行，卸料板先压紧材料，随后各工位凸模同步动作；滑块回程时，弹性卸料机构将包在凸模上的料带剥离，顶料与浮升结构把板材抬离凹模面，送料机再向前推送一个步距。这样不仅减少了半成品周转和人工定位，也显著降低了多次装夹带来的累积误差，适合薄料、小件、高精度、高节拍的生产需求。

　　设计时需要重点处理工序排样。冲孔通常安排在靠前工位，利用工艺孔作为后续导正基准；外形落料不宜过早，以免料带刚性下降；弯曲工位要考虑材料回弹，必要时在凸、凹模上预留补偿角；拉深或局部成形工位应控制材料流动，防止起皱和撕裂；最终分离工位则要保证工件顺利下落，不与料带或模具零件干涉。各工位之间还需保留足够的搭边宽度，既提高送料稳定性，也便于废料切断和排出。

　　模具内部的卸料系统不只是简单脱料。对于细小凸模，卸料板还兼具导向和保护作用，通过精密配合抑制细长凸模受侧向力弯曲。弹性元件的压力分布要结合冲裁力、成形力和料厚综合确定，压力过大会增加机床负荷和零件磨损，压力过小则会造成材料翘曲、带料或尺寸不稳。凹模下方应预留漏料通道，保证冲切废料和成品件依靠重力或压缩空气及时排出，避免回料堵模。

　　安装边界方面，模架外形尺寸需与压力机工作台孔、滑块底面、闭合高度以及装夹空间相匹配。上下模座厚度、导柱长度、凸模进入凹模深度和卸料板行程共同决定模具的最小、最大闭合高度。送料高度要与模具入口导料面一致，生产线周边还需布置材料架、整平机、伺服送料机、废料槽以及成品收集装置。若用于高速冲压，还应校核模具重量、导向精度、零件疲劳强度和缓冲能力。

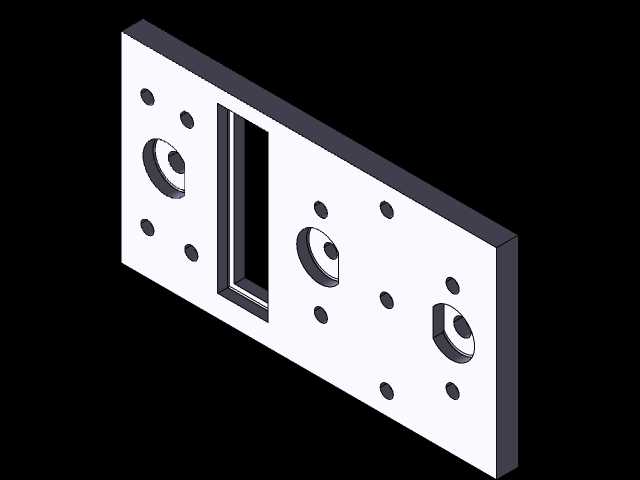

　　三维结构建模时，各模板按功能分层处理，便于工程图剖切和零件加工。板类零件多采用平面磨削和线切割加工，成形镶件则根据寿命要求选择合金工具钢或高速钢，并进行热处理。易损工位通常设计成镶块结构，磨损后可单独更换，不必整体拆卸模板。细小凸模设置挂台或压板固定，凹模刃口预留研磨量，导正销与浮升销位置避开材料强变形区。

　　整体来看，该级进模结构完整表达了连续冲压工艺中料带输送、工序排布、弹性卸料、精密导向和工件分离的关键环节，可作为冲压工艺分析、模具结构学习、自动化产线布局以及同类五金件开发时的三维参考。
