高压液膜金属薄板成型冲压模具

　　这套高压液膜金属板成型工装，主要面向薄壁金属板材的柔性拉深、胀形与精密覆贴成型工序，在航空薄壁蒙皮、新能源电池壳体、异形不锈钢炊具、超薄铝合金面板的试制与中小批量产线中十分常见。和传统刚性凸凹模直接硬压的工艺不同，这套结构借助高压柔性介质在板料一侧建立均匀液压力场，让金属薄板顺着刚性型面缓慢贴合成型，能大幅降低局部拉裂、起皱与回弹超差的风险。

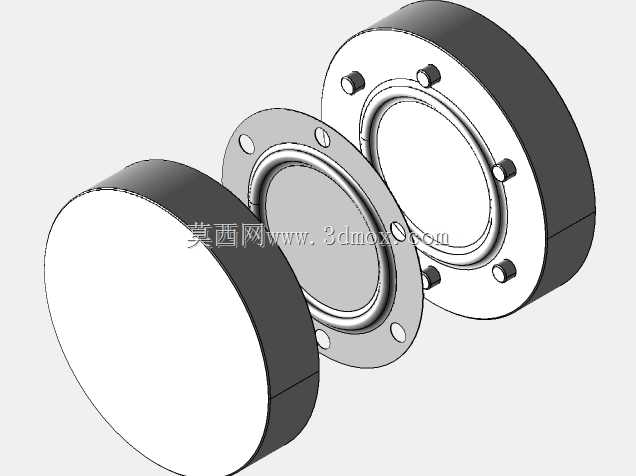

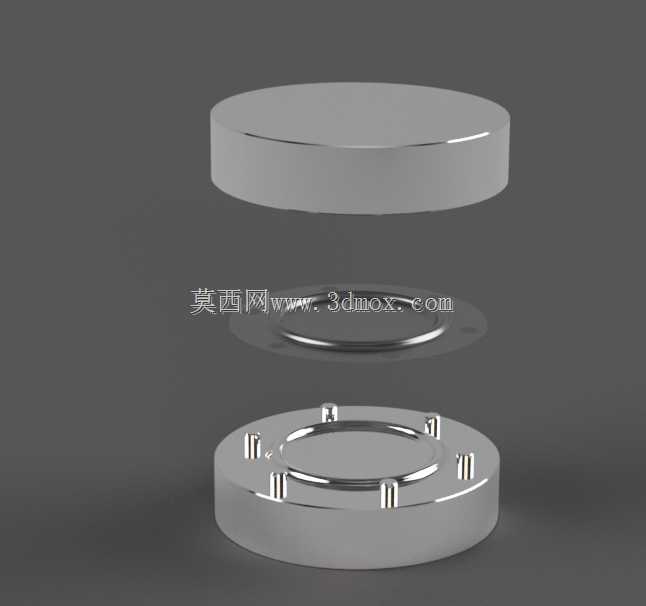

　　从现场布局逻辑来看，整套工装分为上模座、中间成型容腔与下模定位基座三层同轴结构。上层厚重圆盘承担压机滑块的载荷传递，盘面做了大面积平整承压设计，可直接适配常规液压机的滑块安装端面，不需要额外加装过渡垫板；下层基座周向均布多根定位导柱，合模时导柱先于板料接触进入上模导向孔，先完成上下模的同轴校正，再让密封刃口压紧板料边缘，避免高压介质从合模缝隙泄漏。

　　实际投产调试时，首先要核对压机工作台的开槽尺寸与T型槽间距，下模基座的外圆轮廓要完全落在压机工作台承压边界以内，周向预留至少不小于操作扳手空间的距离，方便操作人员紧固压板与接入高压油路。基座底部的定位止口需要和压机工作台中心孔对齐，保证成型型面的中心与滑块施压轴线重合，若偏心量过大，合模时会出现单侧密封压边力不均，高压充液阶段很容易在低压边侧出现介质喷溅。

　　成型功能的核心在中部容腔区域：板料放置在下模型面上方后，合模过程中压边圈先压紧板材外缘，锁定材料的流动阻力，随后高压液体通过预设流道进入板料与模腔之间的空间，压力按照工艺曲线逐级抬升，让板材从中心到边缘逐步贴合刚性型面。这种成型方式对复杂小曲率、浅拉伸的异形零件尤其友好，刚性模具硬压时容易在转角处出现的材料局部减薄超标问题，靠液膜的均压作用可以让板材整体变形流动更均匀，成品的壁厚差能控制在更小的范围内。

　　设计这套结构时，密封形式的选择直接决定整套工装的耐压上限。压边接触面需要加工出足够的平面度与表面粗糙度，既不能过于粗糙导致密封失效，也不能过度抛光浪费加工成本；周向的定位导柱配合间隙要结合压机自身的滑块导向精度匹配，普通液压机导向间隙偏大时，导柱配合公差可以适当收紧，抵消滑块的小幅偏摆。成型型面的圆角半径不能照搬普通冲压模的取值，液膜成型时材料流动阻力更低，转角圆角可以在零件允许的前提下适当放大，进一步减少应力集中。

　　流道的排布也需要结合成型零件的轮廓调整，进液口要设置在容腔的最低位置，保证充液阶段腔内空气可以顺利从排气孔排出，避免残留气团导致局部压力不足、板材贴模不到位。高压通路的转角处要做圆滑过渡，避免直角台阶造成介质湍流与局部压力损失，同时也要方便后期工序间隙的清洗，防止金属碎屑残留划伤密封件。

　　日常产线换型时，只需要更换对应零件轮廓的成型型面镶块，上下模座、导柱与压边驱动部分都可以通用，能大幅降低多品种小批量生产的工装投入成本。针对不同厚度的铝板、不锈钢板、低碳钢板，只需要调整压边力与液压力上升曲线，不需要大规模改动机械结构，适配性很强。
