五缸星形航空发动机装配结构三维设计

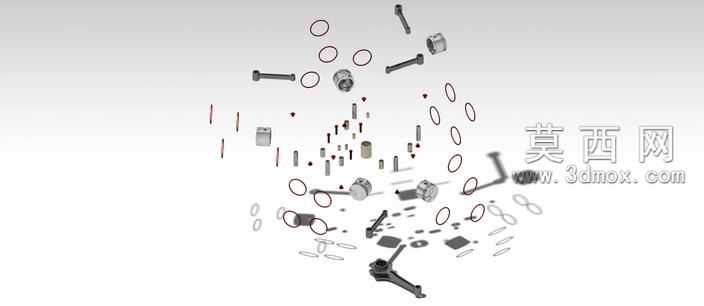

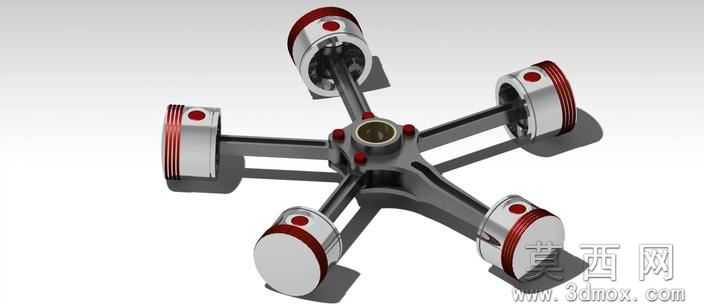

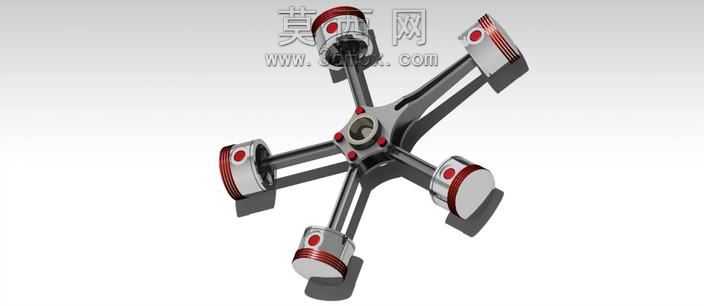

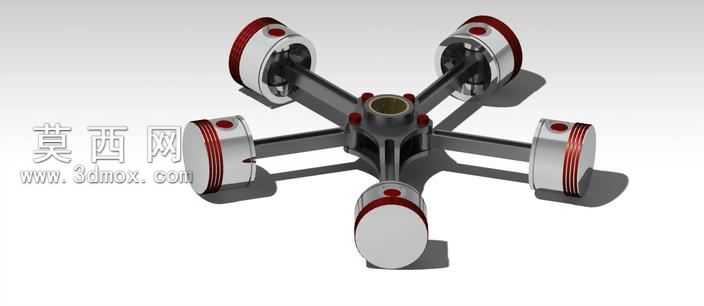

本作品为五缸星形排布的往复式活塞发动机装配三维设计，采用中心辐射式布局完成整体结构搭建，建模过程严格遵循星形发动机的经典机械传动逻辑，以中心曲轴组件为核心装配基准，五个气缸总成沿曲轴径向呈等角度均匀排布，每一组气缸单元都包含缸体、活塞、活塞环、连杆、缸盖密封组件等独立功能部件，各部件间的装配公差、配合间隙均参考通用内燃机设计规范进行参数化设定，保证虚拟装配状态下各运动副无干涉、传动路径通顺。建模阶段对每一个零件的特征进行精细化还原：活塞顶面的燃烧室凹坑、活塞环槽的分层结构、连杆大小端的轴孔配合面、曲轴中心的动力输出轴定位结构、缸体外壁的散热鳍片造型都逐一完成特征构建，没有省略关键的装配定位结构，能够完整呈现星形发动机从静止状态到活塞往复运动带动曲轴旋转的完整传动逻辑。材质与渲染环节针对不同部件的实际工业材质进行区分设置：曲轴与连杆等承力结构件采用哑光金属钢材质，调整金属粗糙度参数模拟锻钢构件的磨砂质感；活塞组件采用亮面铝合金材质，添加轻微的反射效果还原轻质合金的表面特性；活塞环、缸套摩擦面采用镀铬亮面金属材质，突出耐磨部件的表面处理特征；缸盖部位的密封标识、活塞顶面的定位标记采用醒目的红色非金属材质，既还原了实际产品的标识设计，也让整体装配结构的视觉层次更清晰，各部件边界辨识度更高。设计思路上遵循星形发动机的核心优势逻辑，采用五缸径向排布的结构可以在更小的整体体积下实现更大的总排量，同时多缸交替做功的特性可以让曲轴输出的动力更平顺，相比直列排布的同排量发动机，径向布局能够大幅缩短整机的轴向长度，适配航空动力、小型特种动力装置的紧凑安装需求；装配过程采用从核心到外围的层级装配逻辑，先完成曲轴总成的子装配，再依次将五个连杆活塞组件与曲轴曲柄销完成配合，最后逐一扣合缸体、缸盖等外围固定部件，完整还原了真实发动机的装配工艺流程，模型可用于机械原理教学、动力装置结构展示、相关产品设计方案参考等场景，能够直观清晰地展现星形发动机区别于常规直列发动机的独特结构优势与工作原理。
