55mm杆长工业机柜转舌式金属锁具

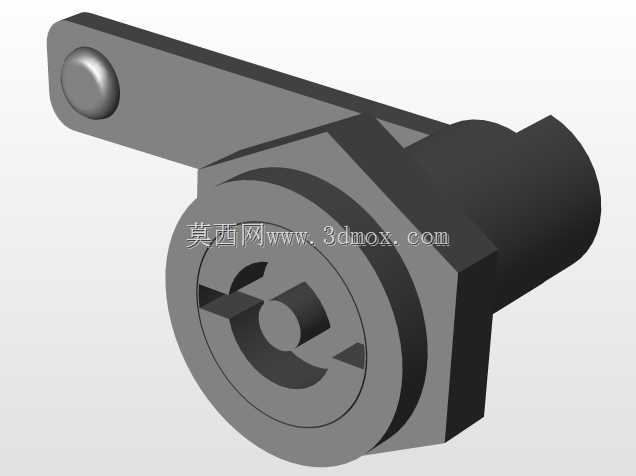

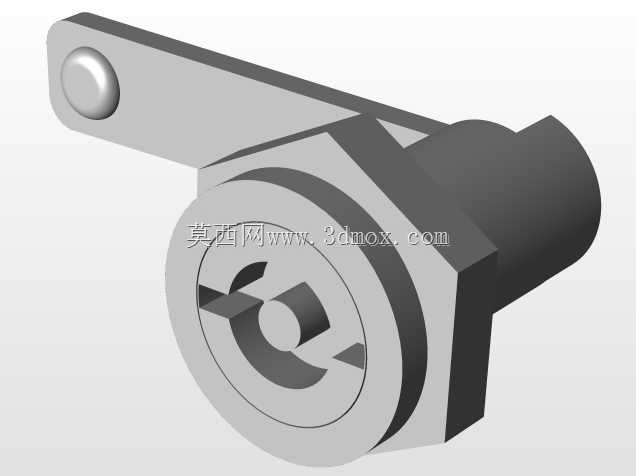

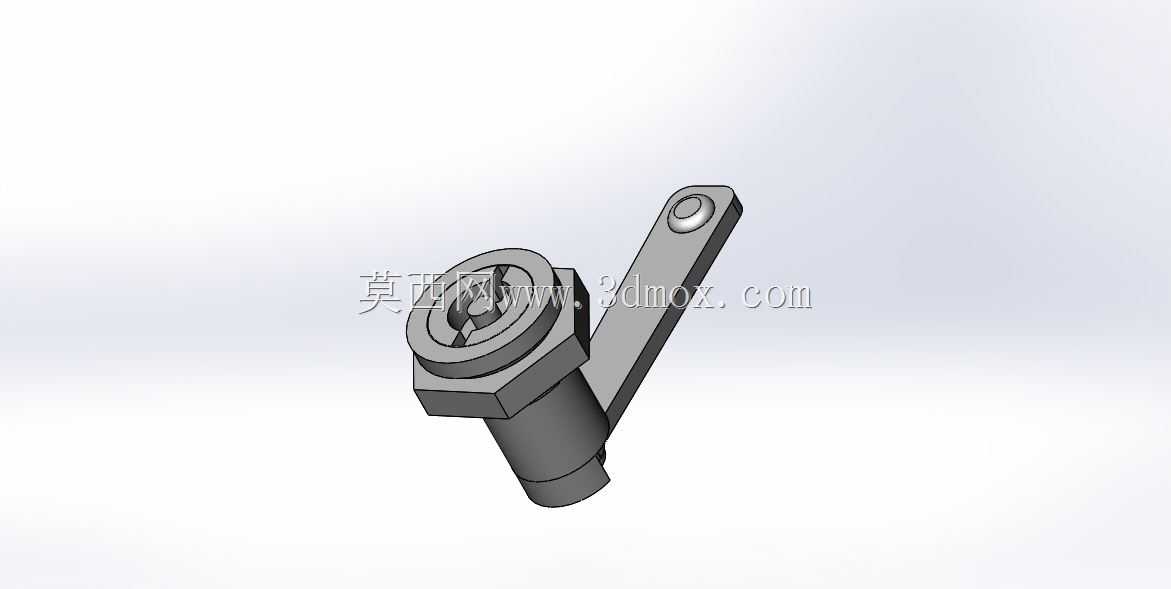

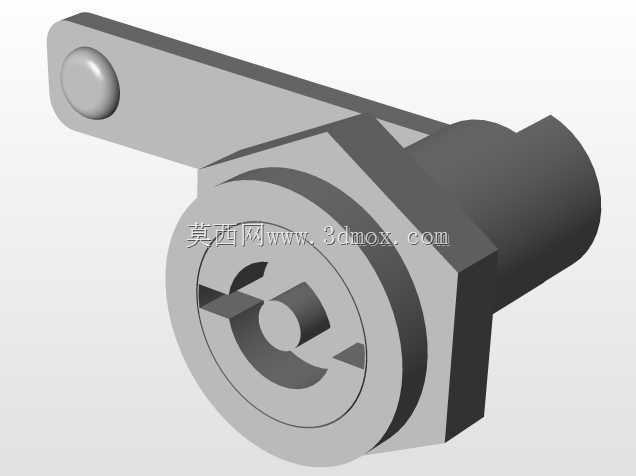

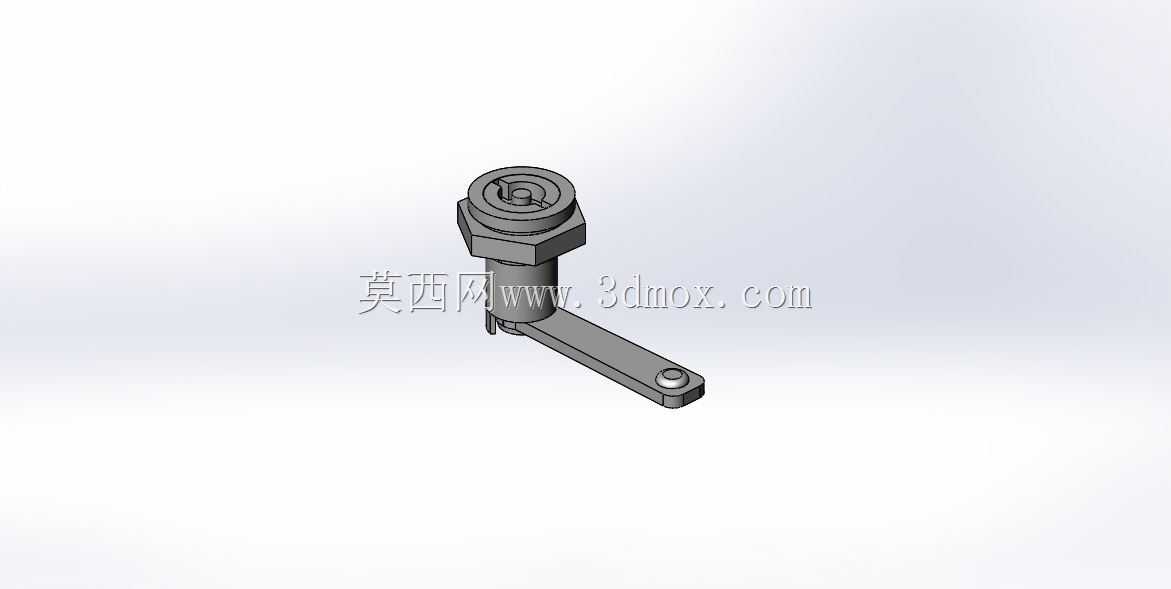

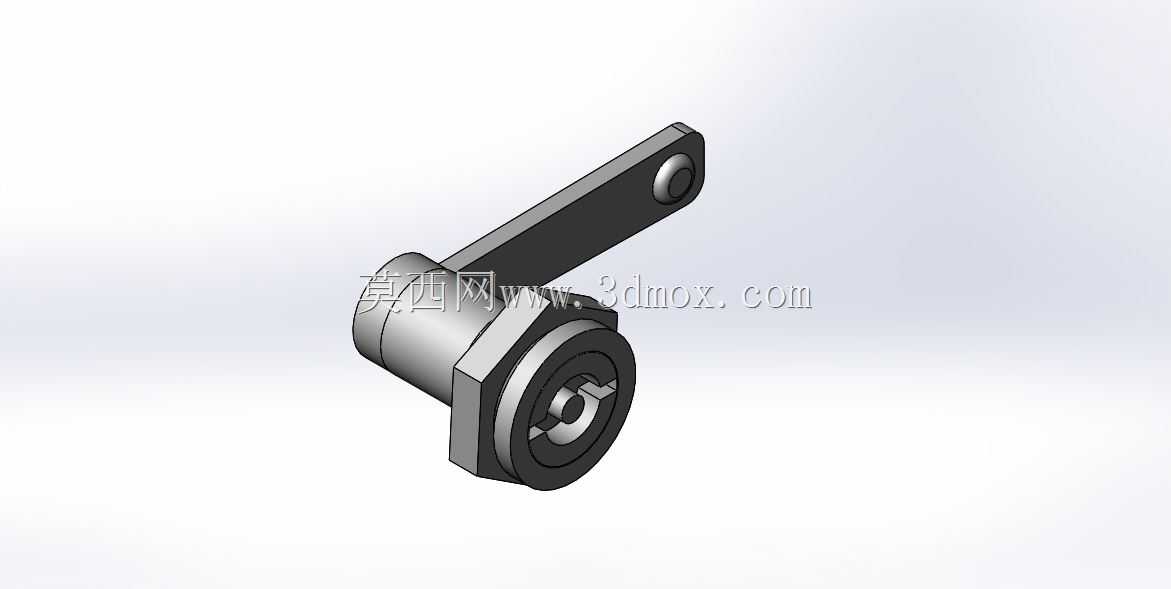

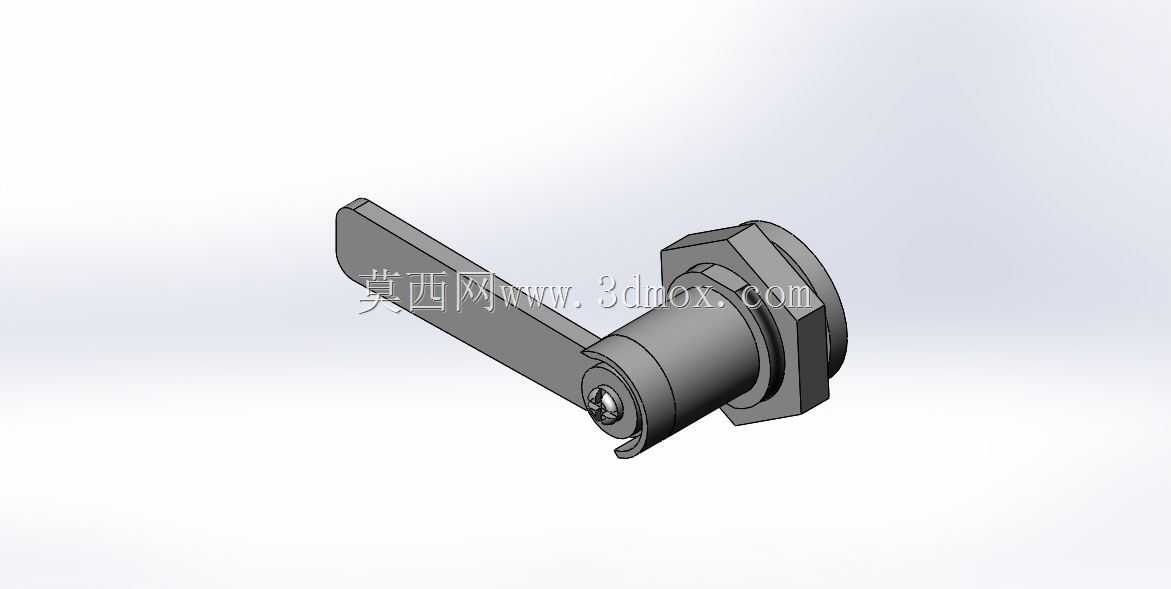

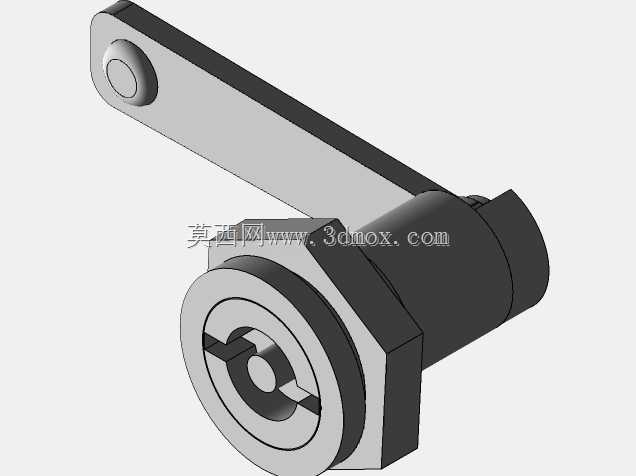

　　日常做通讯机柜、户外电控箱、小型设备舱的结构配套时，锁具选型往往是容易被忽略但直接影响整机防护可靠性的环节，这款带操作拨杆的转舌式金属锁，就是针对这类场景做的结构设计。先从实际安装边界说起，这款锁的锁杆有效工作长度为55mm，适配1.2-3mm厚度的门板安装，安装孔为标准圆形开孔，锁体主体的六角定位台阶可以直接卡在门板开孔处，不需要额外做防转定位结构，安装时只需要从门板外侧穿入锁体，内侧用配套的锁紧螺母旋紧固定即可，不需要复杂的安装工装，现场装配效率很高。

　　从功能特性来看，这款锁采用转舌锁止结构，拨杆转动90度即可完成锁止与解锁动作，外露的拨杆做了圆弧过渡处理，没有尖锐棱角，日常操作时不会划伤操作人员手部，拨杆末端做了铆接固定的转轴结构，长期转动不会出现松脱问题。锁体的外露部分采用金属材质一体成型，表面做了哑光防锈处理，能够适应户外机柜的潮湿、盐雾等常规恶劣工况，锁芯内部的卡位结构做了防松设计，设备运行过程中产生的持续振动不会导致锁具意外松脱，避免柜门意外打开带来的安全隐患。

　　在实际应用场景中，这类锁具除了常规的通讯基站机柜，还可以用在工业自动化设备的防护舱门、小型配电箱、户外工具箱、检测仪器的设备舱上，相比普通的塑料锁扣，全金属结构的抗破坏能力更强，能够满足公共区域设备的防误开、防外力破坏需求。设计这款锁的三维结构时，首先要保证锁体与门板的配合公差，六角定位台阶与安装孔的配合间隙控制在0.1mm以内，既方便安装时的对位，又不会因为间隙过大导致锁体晃动；锁舌的转动行程要做限位设计，转动到锁止位置时要有明确的卡位反馈，操作人员不需要额外确认就能判断是否锁到位。

　　锁舌部分的结构做了偏心设计，锁止时锁舌会向门板方向产生一定的预紧力，能够压紧柜门与柜体之间的密封胶条，保证柜体的防护等级达到IP54以上的常规要求，避免灰尘、雨水进入柜体内部影响电气元件运行。拨杆与锁芯的连接部分采用扁位传动结构，相比传统的销钉连接，传动扭矩更大，长期使用不会出现打滑问题，即使操作人员带防护手套操作，也能轻松转动拨杆完成解锁动作。

　　做结构选型时需要注意，这款锁的锁杆长度是固定55mm，如果是厚度更大的柜门或者需要特殊锁止行程的场景，可以调整锁舌的折弯角度来适配不同的柜体门框深度，不需要重新更换锁体主体，通用适配性较强。锁体内部的转动部件做了自润滑设计，长期使用不需要额外加注润滑油，维护成本很低，适合免维护的户外设备使用。从建模细节来看，所有的倒角、圆角都按照实际机加工工艺做了还原，没有出现工艺无法实现的尖锐直角，锁体的外螺纹部分做了标准牙型建模，直接导出工程图就可以用于机加工生产，不需要二次调整结构细节。
