精密机用虎钳工装夹持组件

　　这套虎钳结构面向常规金属切削加工工位的装夹需求，整体采用固定钳身搭配活动钳口的经典布局，核心传力路径由贯穿钳身的传动丝杠完成，丝杠中段加工梯形传动螺纹，两端光轴段与钳身支承孔配合形成回转约束，转动丝杠时活动钳身沿钳身导轨面做直线进给，从而对工件施加稳定的夹紧力。

　　从实际加工场景来看，这类虎钳通常直接安置在铣床、钻床、加工中心工作台面上，底面预留与工作台T型槽匹配的安装定位结构，钳身两个侧面与底面保持较高的形位公差，既可以平放装夹长条状坯料，也可配合角度垫铁完成倾斜工位装夹，在单件小批量钳工修配、工序间钻孔、铣削平面、开槽等作业中使用频率极高。

　　结构设计上，固定钳口与活动钳口的夹持面均做了淬硬处理的钳口板安装位，钳口板通过沉头螺钉固定，磨损后可单独拆卸更换，无需整体报废钳体；丝杠末端延伸出钳身外侧的操作段，可搭配加力杆增大夹紧扭矩，应对大切削力工况下的工件防松需求。活动钳身与固定钳身的配合导轨采用矩形贴合面，配合间隙可通过侧边的镶条调整，长期使用出现磨损后能够补偿间隙，避免夹持时工件出现抬动、偏移。

　　安装边界方面，虎钳整体长宽高比例适配中小型机床工作台，钳口张开行程覆盖常规棒料、方块坯料的夹持尺寸，钳身底部的定位键槽与工作台T型槽对齐后，通过压板螺栓即可完成紧固，钳体最高点低于机床主轴常规作业下沿，不会干涉刀具走刀路径。夹持区域的开口高度预留了足够的装夹空间，既可以直接夹持裸坯，也可配合平行垫铁将工件垫至指定加工高度，保证待加工面高出钳口板面，避免铣刀切削到钳体。

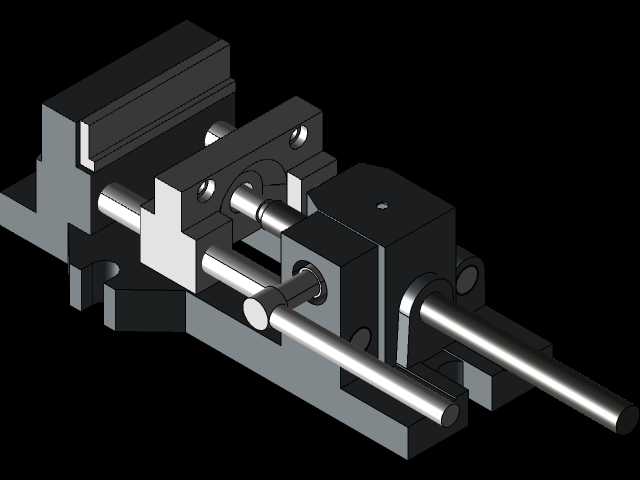

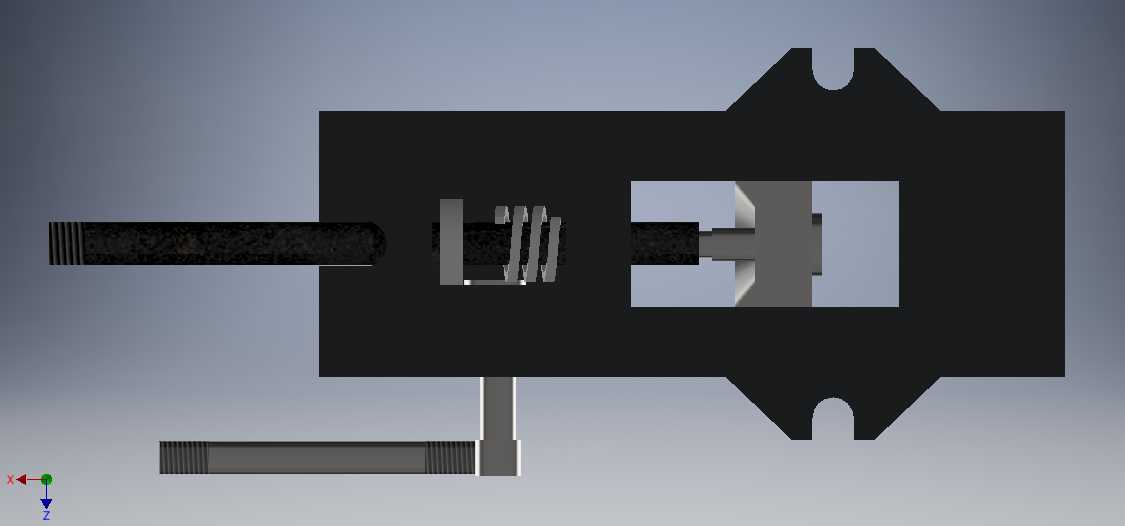

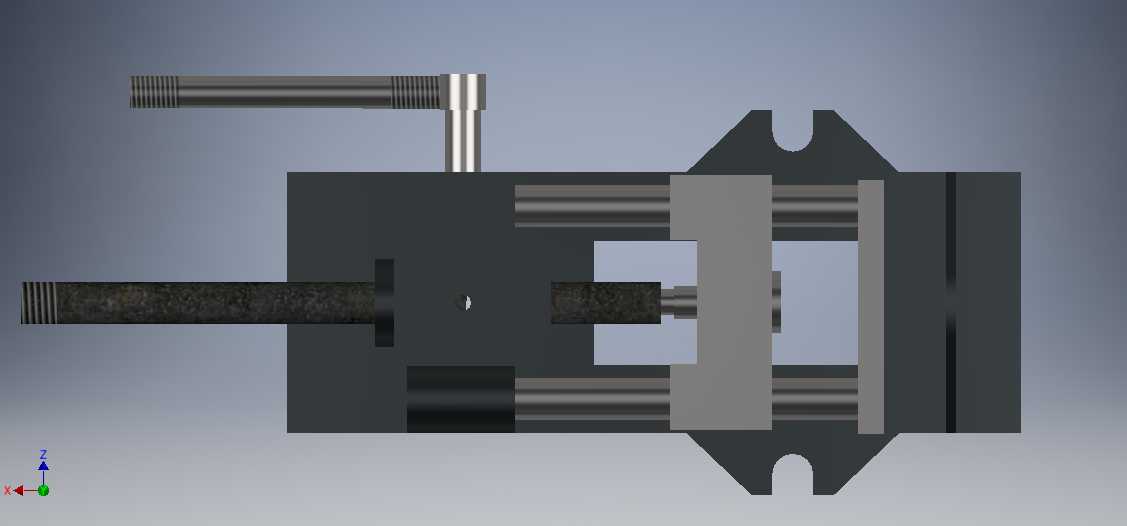

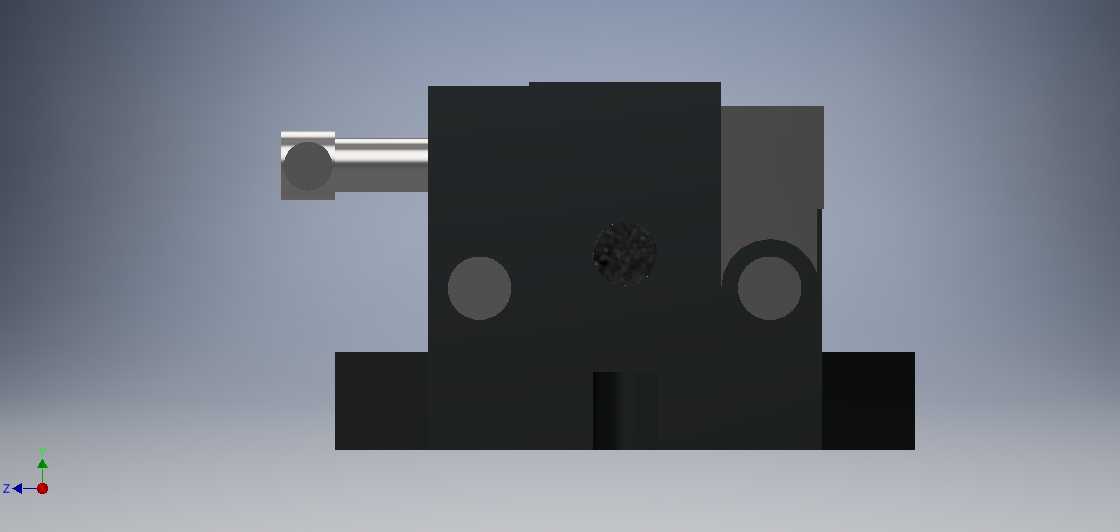

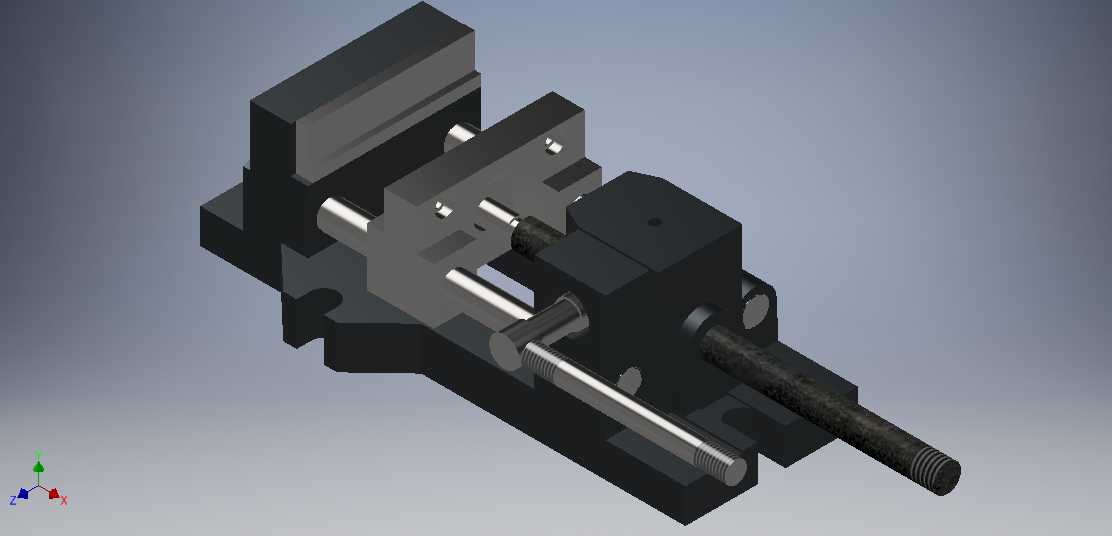

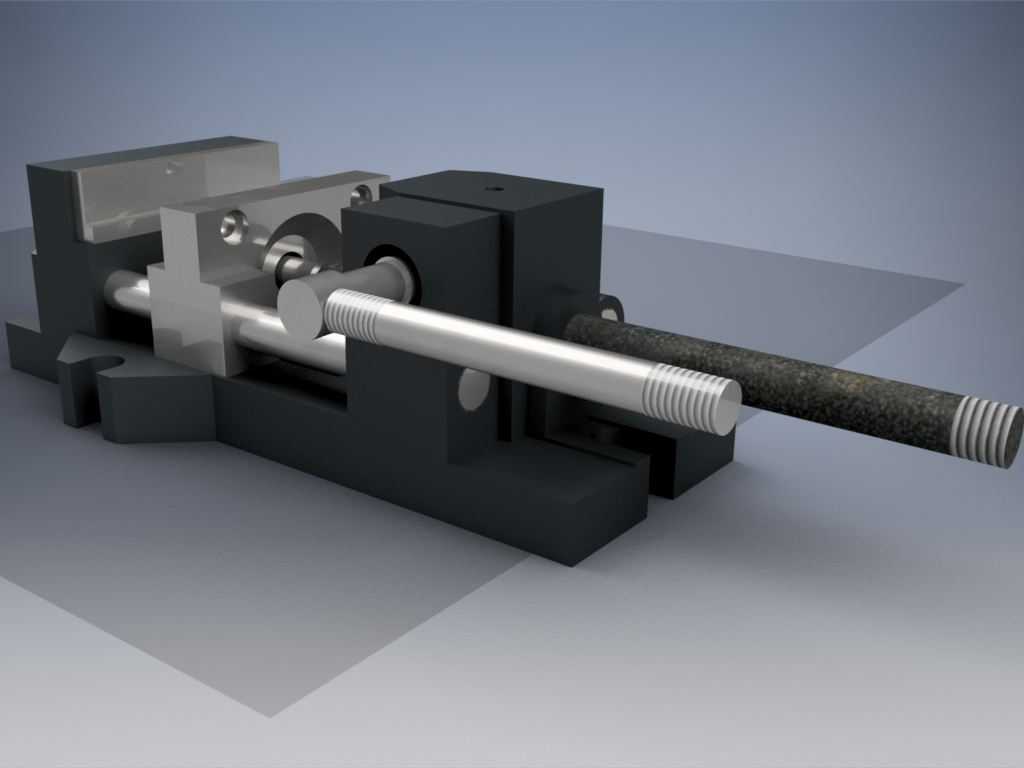

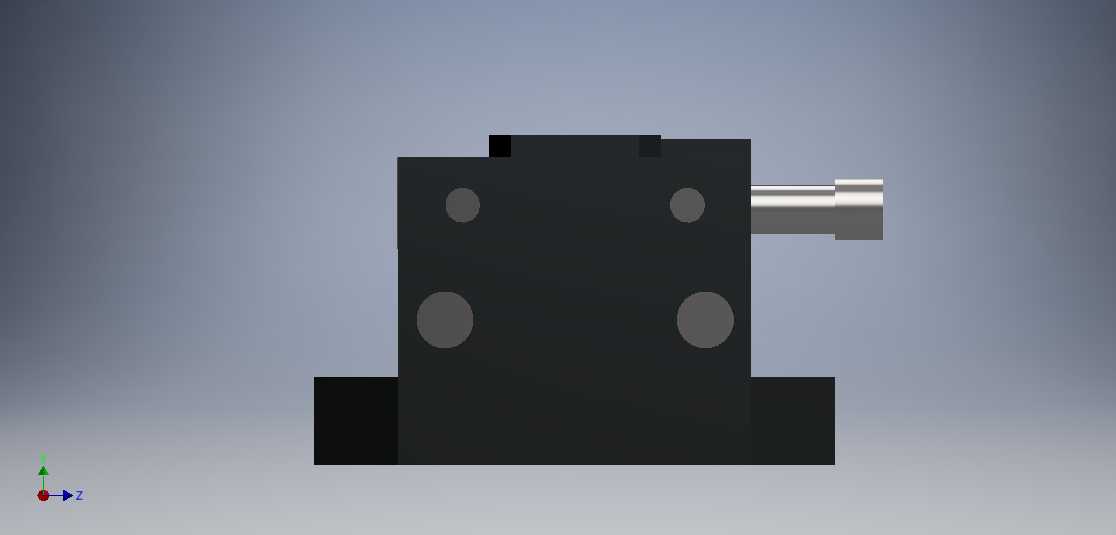

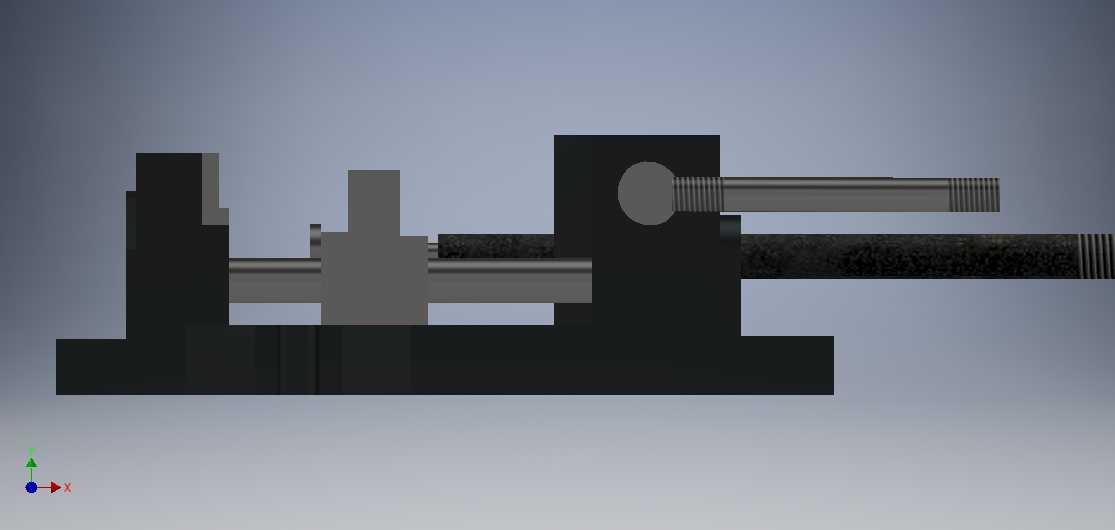

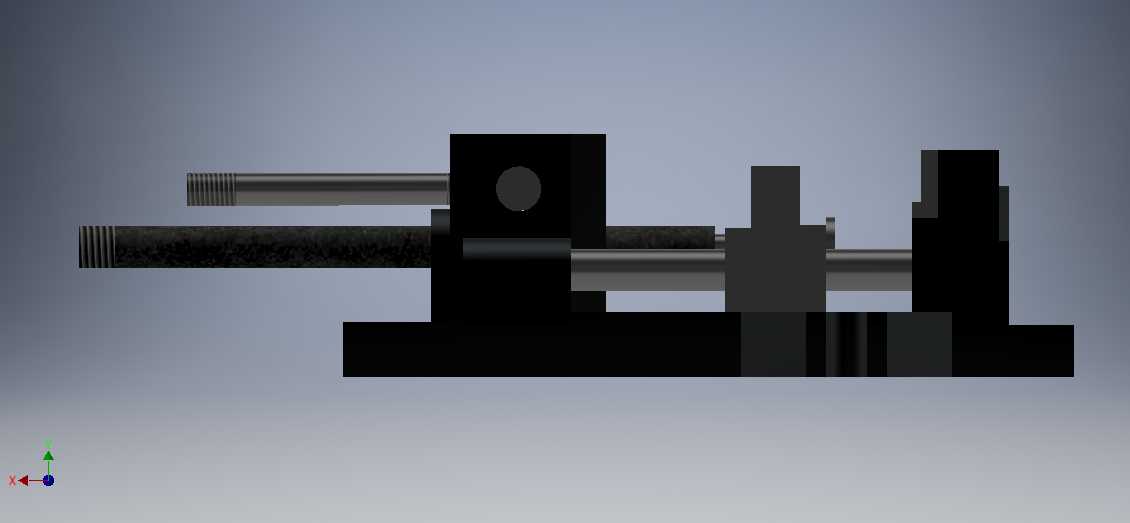

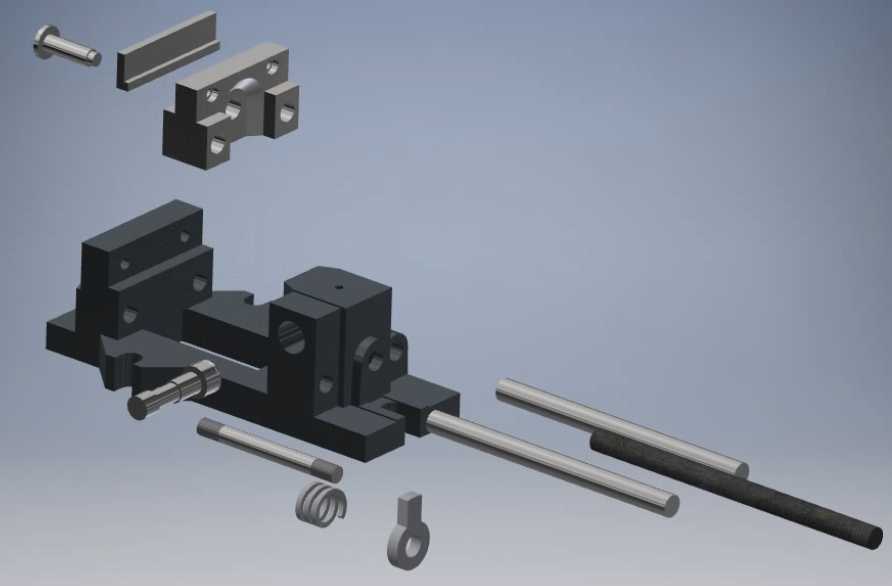

　　建模过程中完整还原了所有装配配合关系：丝杠与螺母副的螺纹旋合长度、钳口板的安装孔位、活动钳身的导轨滑动面、各连接螺钉的沉头深度均按实际工装比例搭建，组件之间不存在干涉错位，活动钳身的全行程移动可在装配环境中直接模拟，能够清晰呈现夹紧、松开两个工位的机构状态，对于工装设计人员理解手动夹具的传力逻辑、校核夹持行程、规划工作台安装布局都有直接的参考价值。

　　在功能特性上，该结构没有冗余的复杂部件，所有零件都服务于「可靠夹持、操作便捷、维护简单」三个核心目标，传动丝杠采用自锁性较好的梯形螺纹，夹紧后即便受到切削振动也不会自行松退，操作人员在批量加工工序中只需单次夹紧即可完成多刀切削，无需频繁复紧。钳身整体采用铸铁件的结构形态，壁厚分布均匀，夹持受力部位做了加厚加强，刚性足以承受常规铣削的侧向切削力，不会出现钳体变形导致的工件精度超差问题。
