桶装饮用水倒置取水支架水罐结构

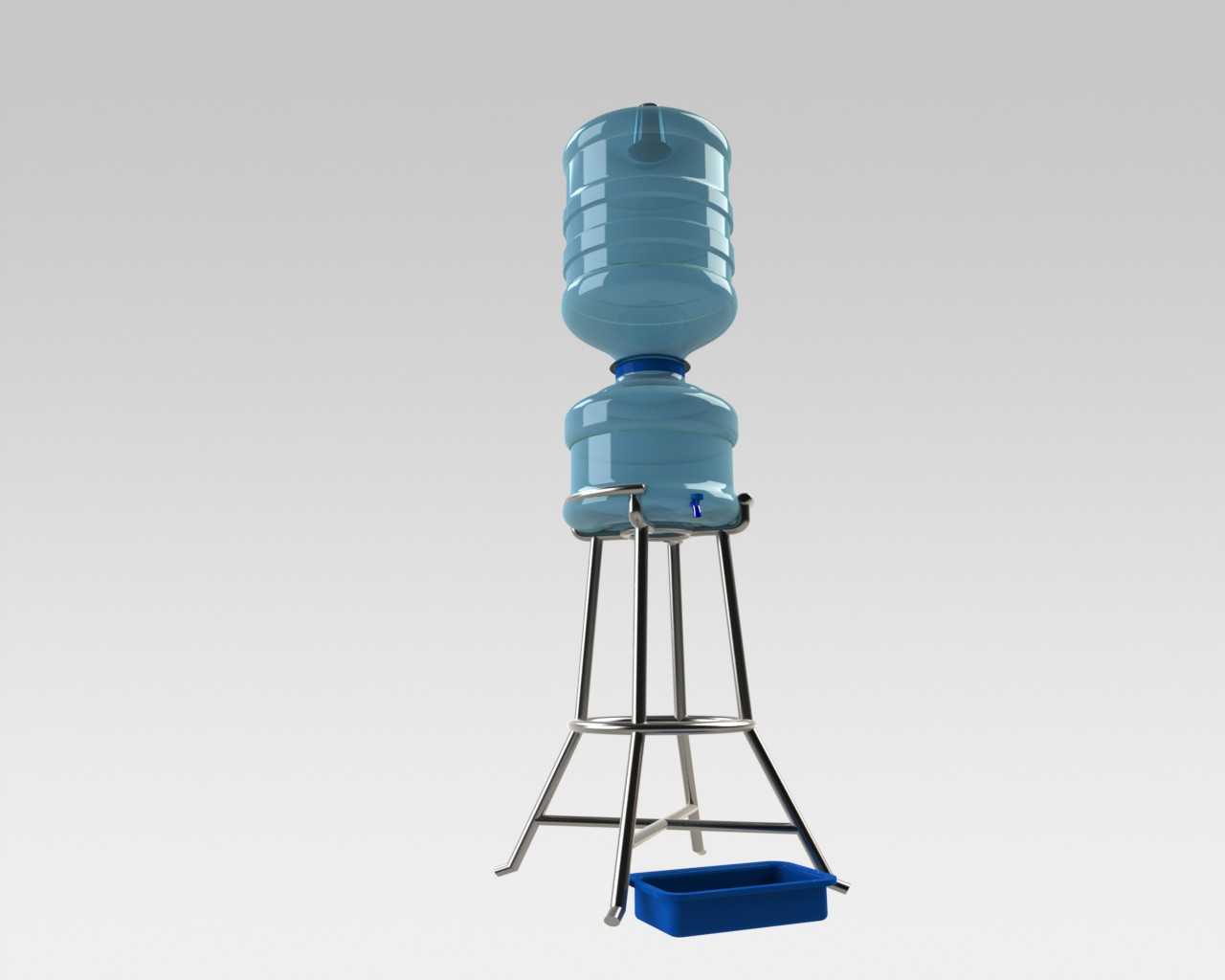

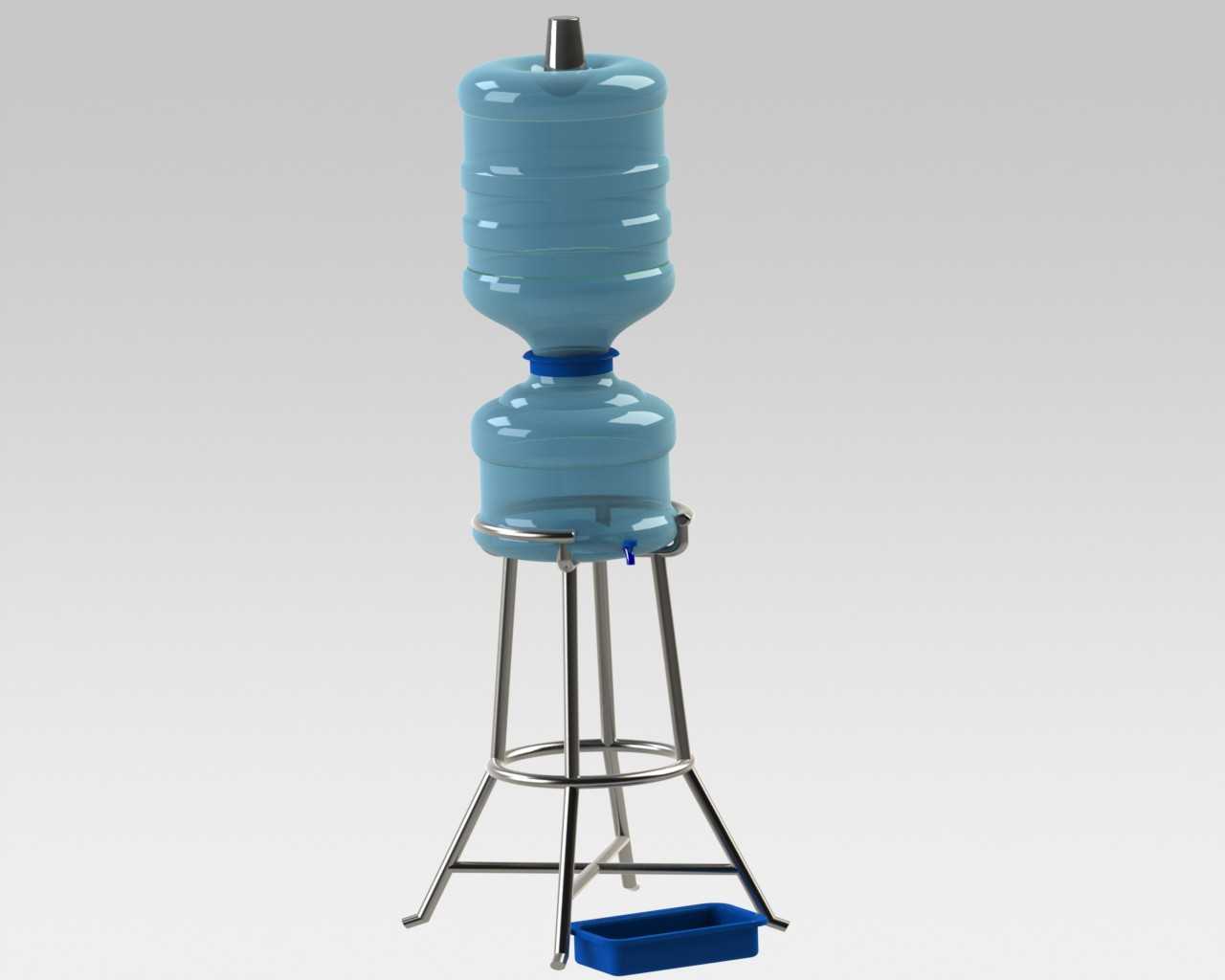

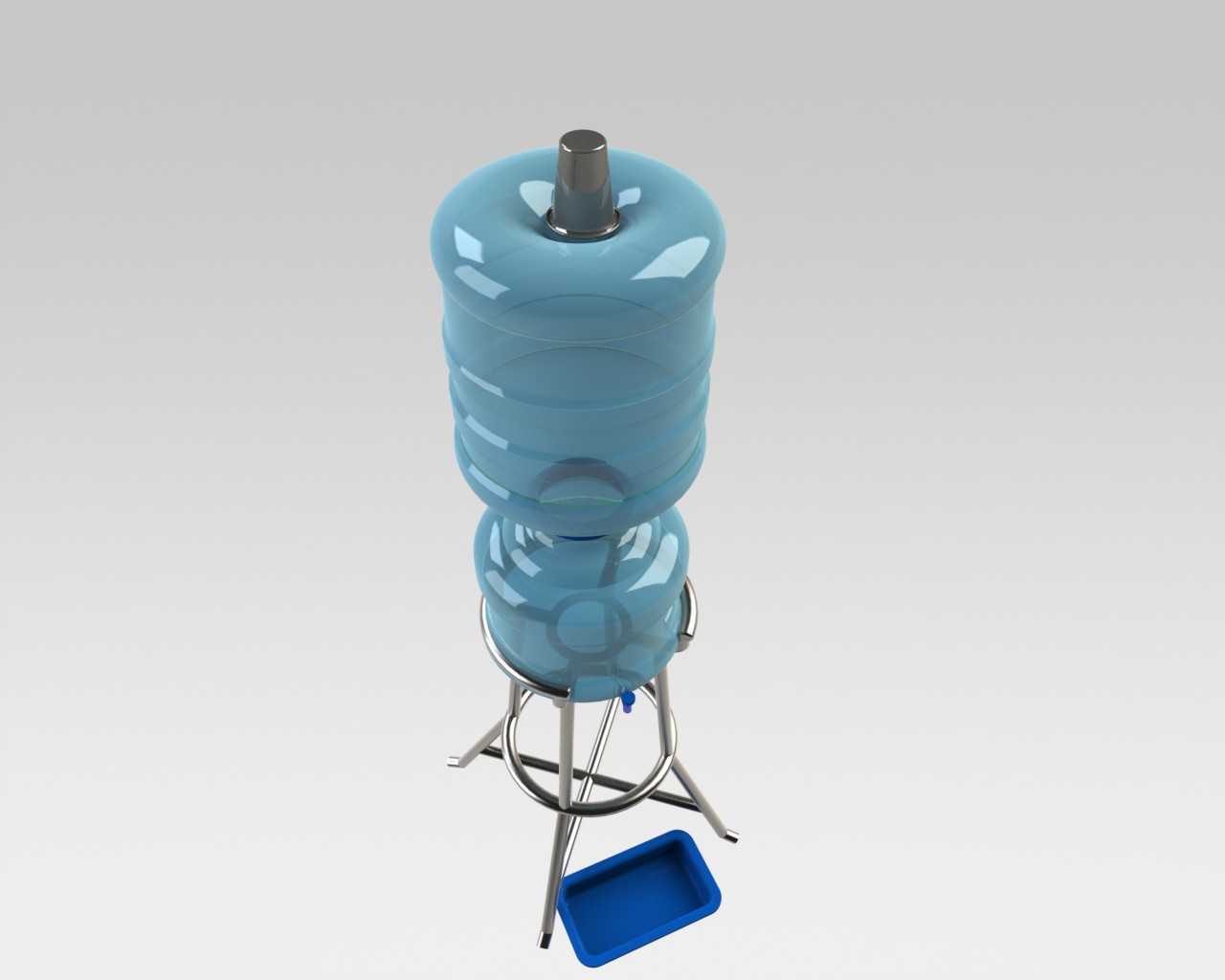

　　这套结构围绕常见大容量桶装饮用水的倒置取水场景展开，主体由上部蓝色透明储水瓶、下部承托金属支架、瓶口控水部件以及接水托盘组成，适用于办公区、车间休息点、小型门店、临时会务场地等不配置成套饮水机的供水位置。模型把瓶体堆叠关系、支架支撑边界和取水操作空间完整表达出来，能够用于饮水辅助器具的结构校核、简易供水装置方案展示以及非金属容器外形设计参考。

　　瓶体部分采用大容积纯净水桶的典型造型，上部桶身以圆柱轮廓为基础，肩部通过多段光滑曲面过渡到中心瓶口，桶壁保留环状加强筋。加强筋并非单纯装饰，而是在吹塑成型后提高桶身抗外压能力，减少空桶堆叠、搬运和满桶承压时出现的局部凹陷。瓶口位于桶体轴线中心，尺寸按照标准桶装水封口和重复灌装接口习惯处理，倒置后可与控水阀或导水座配合。模型中瓶体材质表现为半透明蓝色，便于观察内部水体容积关系，也能在渲染时区分水体、瓶壁和金属支架。

　　下部支架承担满桶水的主要载荷。三根细长支腿向外张开，形成稳定的三脚支撑平面，支腿上端通过环形抱圈围住桶身肩部或下部瓶颈区域，避免桶体在取水过程中发生侧向滑移。环形支撑圈与支腿之间采用焊接式连接思路，杆件交汇位置保留圆滑过渡，实际加工中可选用不锈钢圆管弯制后焊接，表面抛光处理，以适应饮水环境对清洁和防锈的要求。支腿下端外扩后降低整体重心，满桶状态下即使受到轻微碰撞，支撑范围也能提供足够抗倾覆余量。

　　取水逻辑采用倒置重力供水方式。满水桶口朝下安装在支架中心，水在重力作用下汇集到瓶口，通过小型阀门或导水结构控制出水量。支架下方预留杯具和接水容器的操作高度，使用者无需搬动整桶水，只需操作阀门即可接水。模型底部设置蓝色方形接水盘，用于承接滴落残水，防止地面湿滑；接水盘与支架之间保留拆装空间，日常清洁时可单独取下倾倒和刷洗。

　　从安装边界看，设计重点不在复杂传动，而在支撑稳定性、瓶体互换性和操作净空。桶身最大外径决定环形抱圈的内径，抱圈不能过度抱紧瓶壁，否则装桶时会卡滞，也不能间隙过大，否则倒置后桶体晃动。支腿展开半径需要大于桶身半径，并让支撑投影覆盖满桶重心，尤其在瓶内水量逐渐减少、重心随液面变化时，支架仍应保持稳定。瓶口到接水盘的高度要兼顾常见水杯、水壶和小型盛水容器，过低会导致容器无法放入，过高则增加溅水距离。

　　建模时瓶体适合采用旋转曲面加局部阵列特征处理：先绘制桶身母线，通过回转得到基础曲面，再在桶壁位置建立环形波纹结构；瓶口处单独做出颈部加厚段和封口配合面，以体现与阀门或聪明座类零件的连接关系。支架部分可用圆管扫掠生成支腿，环形支撑圈通过圆形路径扫掠完成，支脚与环圈交接处添加焊缝或圆角实体，能够更真实地反映焊接工装结构。接水盘采用薄壁壳体特征，边缘设置翻边，既增加刚度，也减少积水外溢。

　　在实际应用中，这类装置比完整饮水机结构更简单，维护件少，适合预算有限或用水点分散的场所。结构设计需要关注桶体重复使用后的磨损、支架长期承重后的变形以及阀门处密封可靠性。若用于产品深化，可在环形支撑圈上增加弹性衬垫，避免金属件直接摩擦塑料桶；支脚底部可加装防滑脚垫，提高在瓷砖、水泥地等不同地面上的摩擦力；接水盘内部可设置格栅，让杯具放置时不直接接触积水。整体模型把容器、支撑、控水和接水四个功能区域清晰拆分，便于设计者在此基础上调整桶容、支架高度、阀门形式和托盘尺寸。
