乘用车辆自动换挡操纵杆总成结构

　　自动变速杆是乘用车驾驶舱内直接连接驾驶员与传动系统的操纵部件，常见于前置前驱、前置后驱以及部分混动车型的中控通道区域。它的核心任务不是传递大载荷，而是把驾驶员的挡位选择动作转化为明确、稳定、可防误操作的机械位置信号，再通过拉索、连杆或位置传感器传递给自动变速器或电子换挡控制单元。

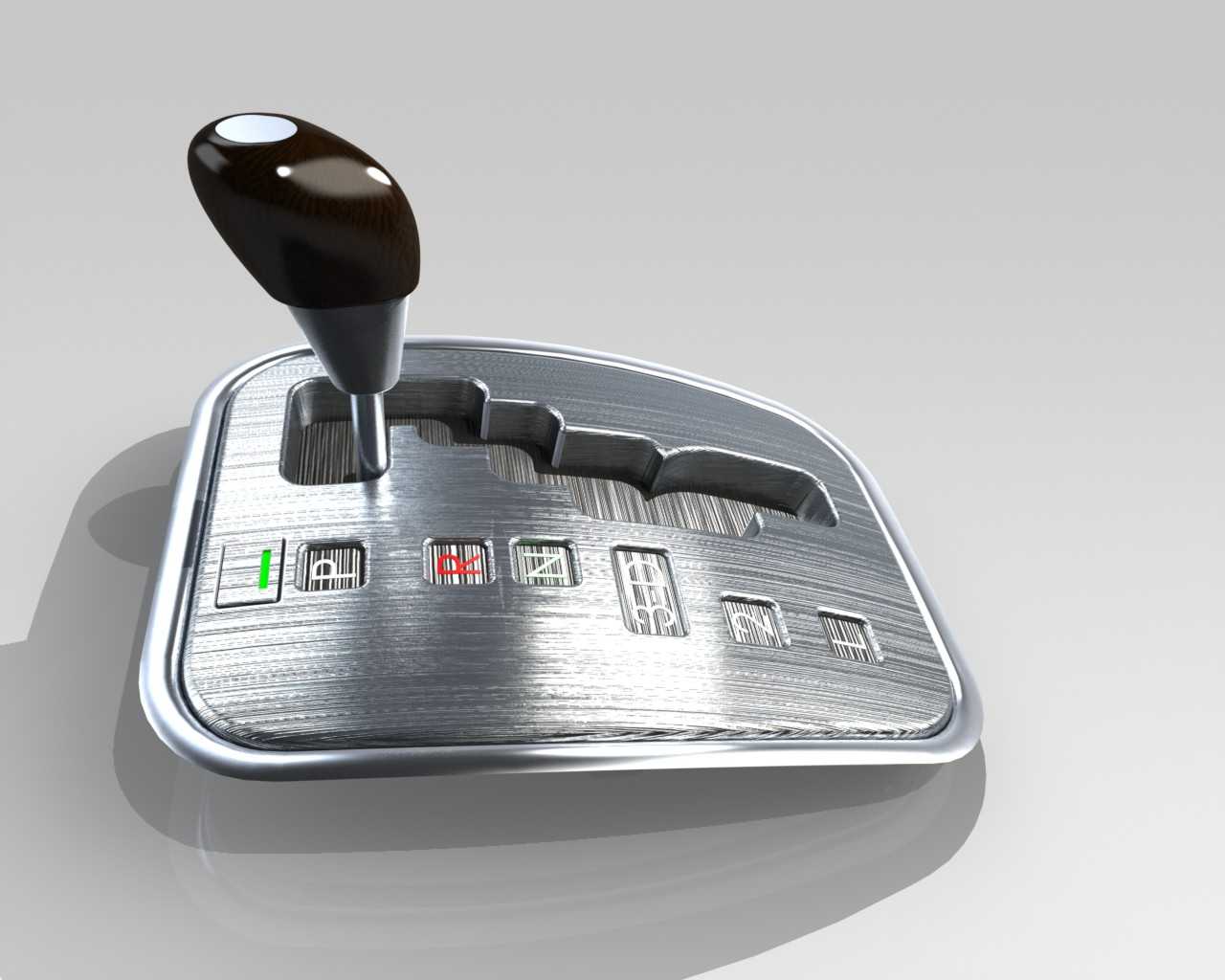

　　从布置上看，这类操纵机构通常安装在仪表台下方与前排座椅之间的中央通道上，底座需要贴合内饰护板曲面，并预留防尘套、装饰面板、挡位字符标识和线束或拉索出口。模型中的金属拉丝面板承担外观覆盖和滑动导向双重作用，边缘采用圆角过渡，避免与中控饰板、扶手箱及杯托区域发生干涉。实际设计时，操纵杆总成的高度、握把倾角和手柄顶端位置要结合人体坐姿确定：手柄应落在驾驶员自然屈肘、手腕放松即可触及的范围内，同时不能影响仪表视野、中控按键操作和安全带插拔。

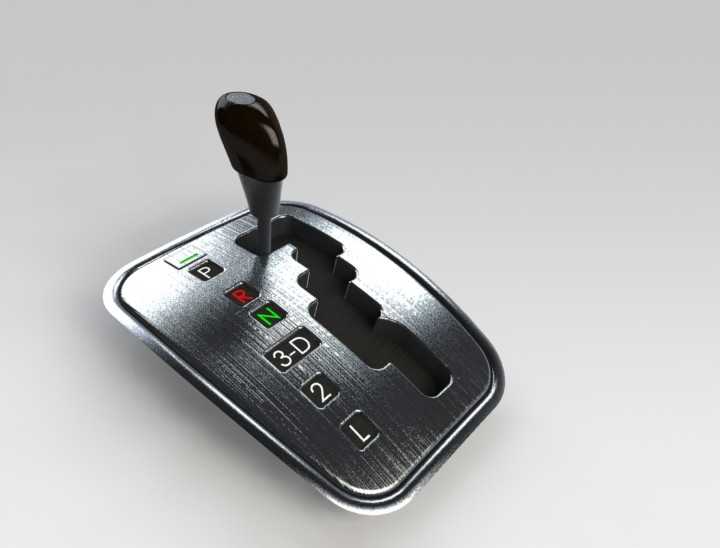

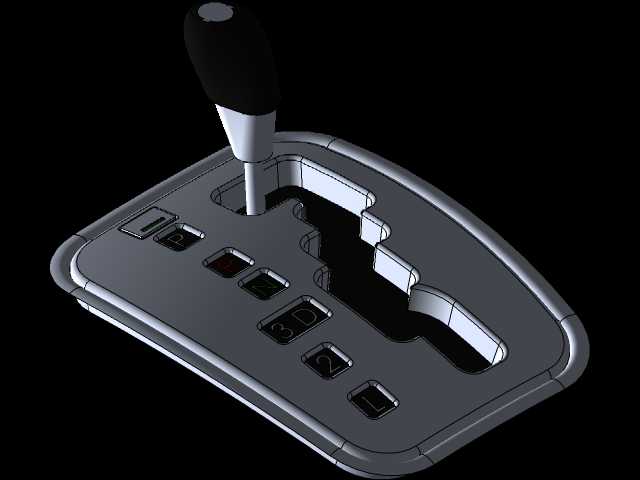

　　挡位滑道是该结构的功能重点。自动变速器通常需要包含P、R、N、D等基础挡位，部分车型还会在D挡后设置低速或手动模式通道。滑道不能只做成一条直线槽，而要通过阶梯形、折弯形或带锁止缺口的路径，让驾驶员在倒车挡、驻车挡之间切换时产生明确的位置确认。图中面板上的多段槽道体现了这种思路：沿主通道完成常用挡位切换，在关键位置设置横向或限位结构，降低行车中误挂倒挡、误入驻车挡的风险。槽宽与导向销直径之间需要保留合理间隙，既要保证滑动顺畅，又不能因间隙过大造成松旷感。

　　手柄部分采用黑色亮面握把造型，上端接近椭圆形握持区，下部逐渐收窄并与金属杆身连接。工程建模时，握把不能只按外观曲面处理，还要考虑内部安装空间：手柄内腔通常需要容纳解锁按钮、弹簧、销钉、卡扣或换挡杆连接套。若为机械式自动换挡机构，捏压或按压解锁件后，内部连杆会带动锁止销脱离挡位板缺口；若为电子线控换挡结构，手柄内部则可能布置霍尔元件、微动开关或磁感应磁钢。无论哪种形式，外观手把都要满足握持摩擦力、耐汗液、耐日晒和长期按压不松脱的要求。

　　底座面板下方一般设有支架、转轴、扭簧、定位弹片、阻尼块和拉索接头。转轴确定换挡杆的旋转中心，位置不能只依据外观设定，而要与拉索行程匹配。换挡杆从P到D的角位移经过杠杆比换算后，应准确对应变速器端摇臂所需行程；行程不足会导致挡位开关信号不明确，行程过大则会造成拉索张紧、机构卡滞或终端冲击。定位弹片和阻尼块负责提供换挡手感，过软会使挡位模糊，过硬则增加操作力并加剧磨损。

　　在整车装配边界上，操纵杆下方需要预留拉索弯曲半径、线束插接件插拔空间和维修拆装空间。底座固定点通常布置在中央通道加强板上，通过螺栓与焊接支架连接，紧固点附近要避免局部薄板共振。面板与皮革或塑料防尘罩之间需形成连续密封，防止硬币、灰尘和液体落入滑道。对于带照明的挡位指示区域，字符片下方还要考虑LED导光件、PCB固定位置和线束走向。

　　三维建模过程中，应先建立驾驶员手接触点、换挡杆旋转中心、滑道中心线和底座安装基准，再细化手柄曲面、面板纹理和挡位字符。运动校核不能只看静止装配关系，需要让换挡杆在全部挡位间摆动，检查手柄与护板、防尘套与槽口、锁止销与滑道、拉索与周边支架的动态间隙。金属面板的拉丝效果属于外观表达，结构上仍应关注壁厚、安装卡扣、边缘翻边和字符透光区域的可制造性。

　　该类部件虽然体积不大，却同时涉及人机工程、内饰造型、机构运动、信号输出和装配维修。一个可靠的自动换挡杆设计，应当让驾驶员在盲操作时也能通过阻力、段落感和槽道方向判断挡位，并在长期使用后保持间隙稳定、指示清晰和换挡动作一致。
