Rombish外燃式热空气动力机组

　　这套外燃式热空气动力机组的三维结构，在教学演示、小型余热回收试验、低品位热源驱动的科普装置以及微型分布式动力试验台里都有明确的落地场景。和依靠缸内燃烧做功的内燃机不同，整套机构的能量输入来自热端外部持续供热，工质在封闭腔体内随温度升降产生膨胀与收缩，再通过传动构件把活塞的往复运动转化为飞轮端的旋转输出，因此在热源选择上更灵活，太阳能集热、生物质燃烧、工业废热、小型电热源都可以作为驱动条件，现场布置时不需要布置燃油喷射与点火系统，对教学展示和低噪声试验环境更友好。

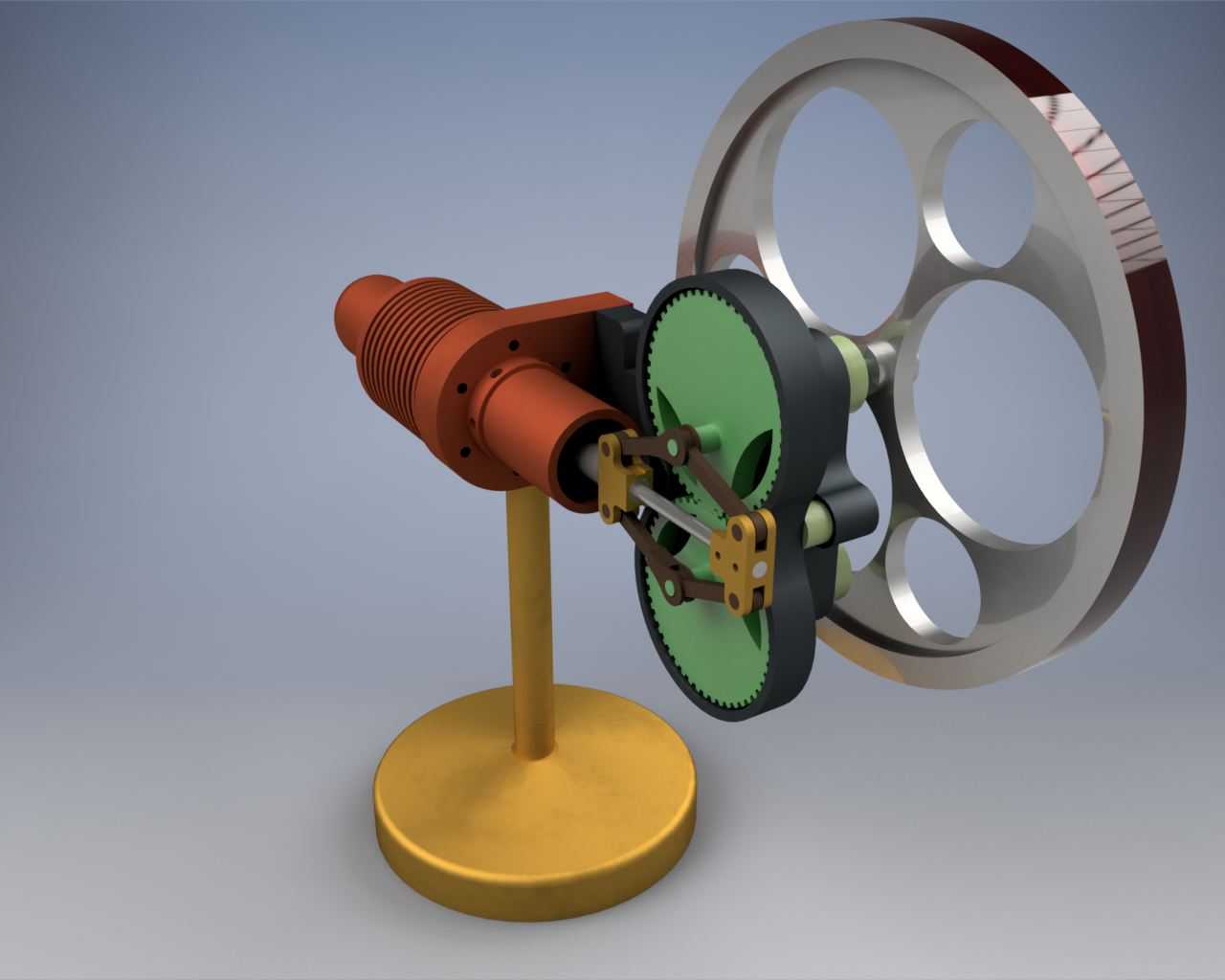

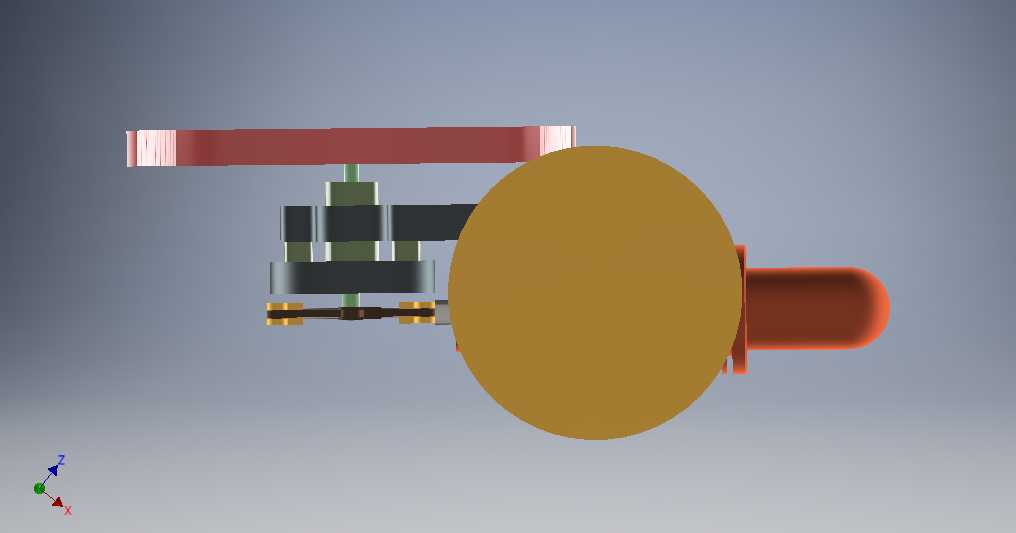

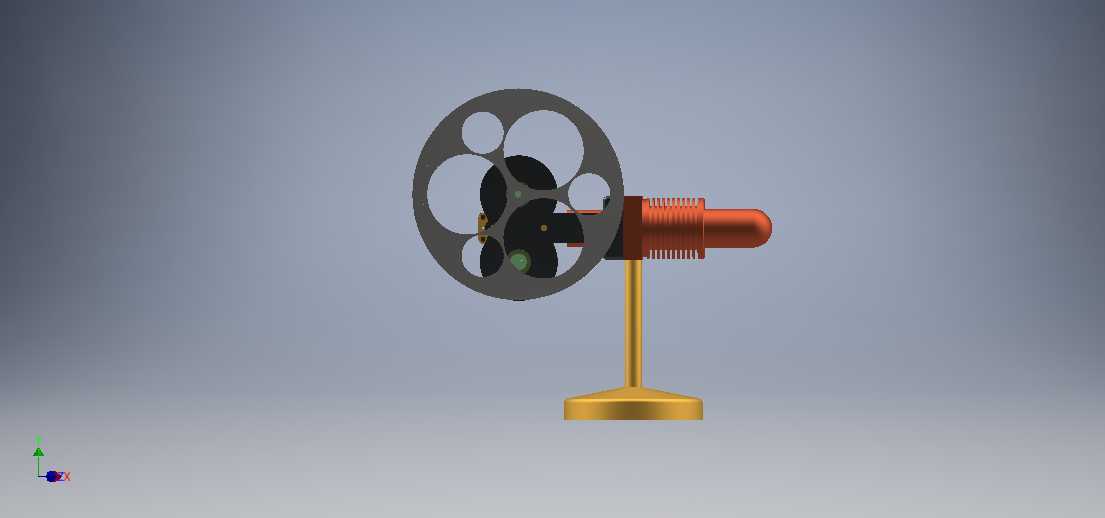

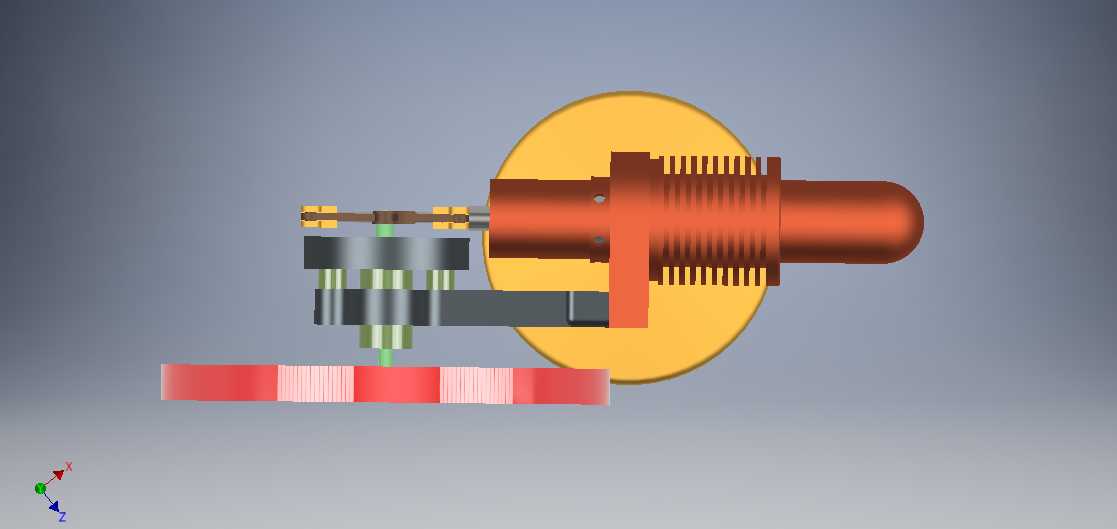

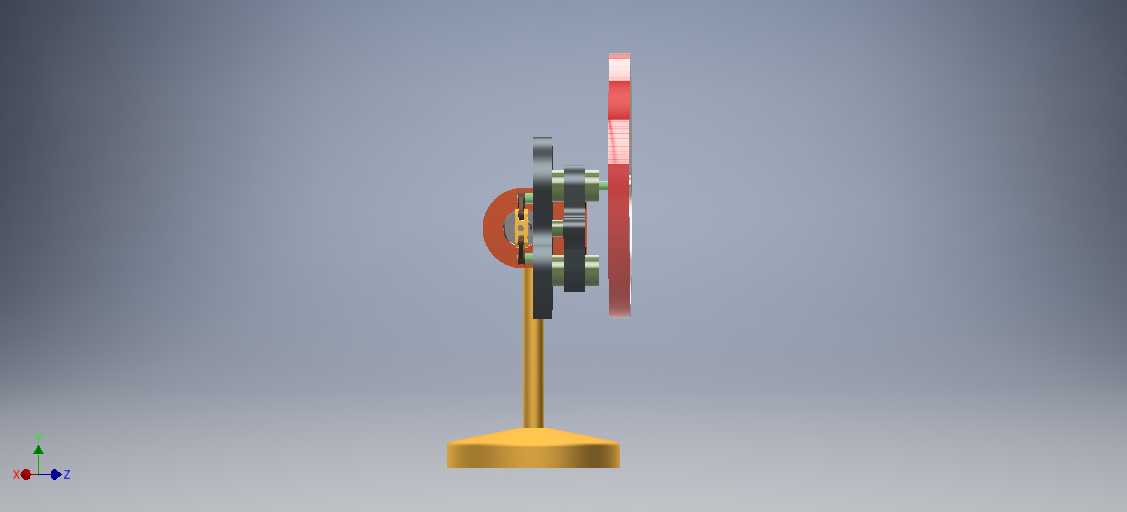

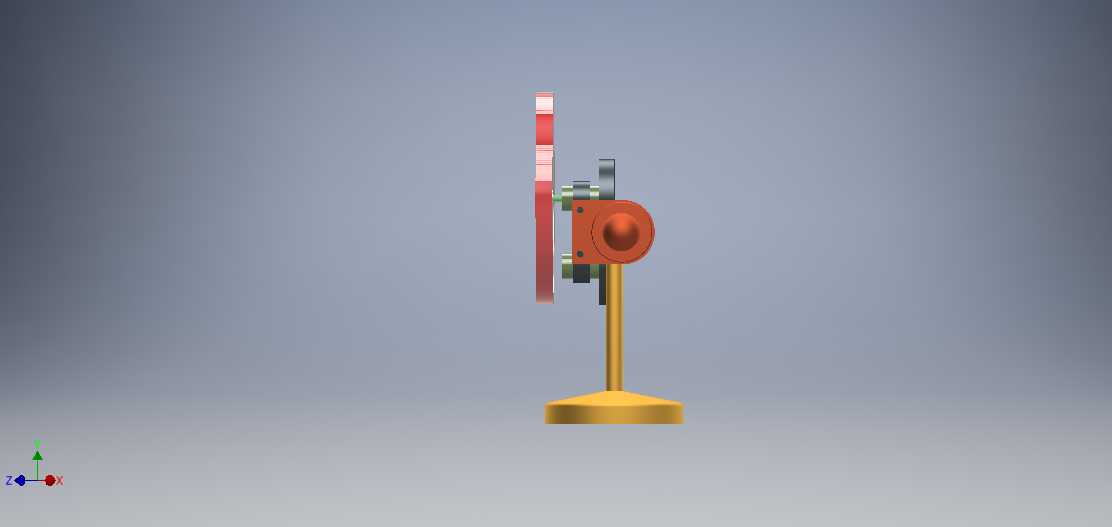

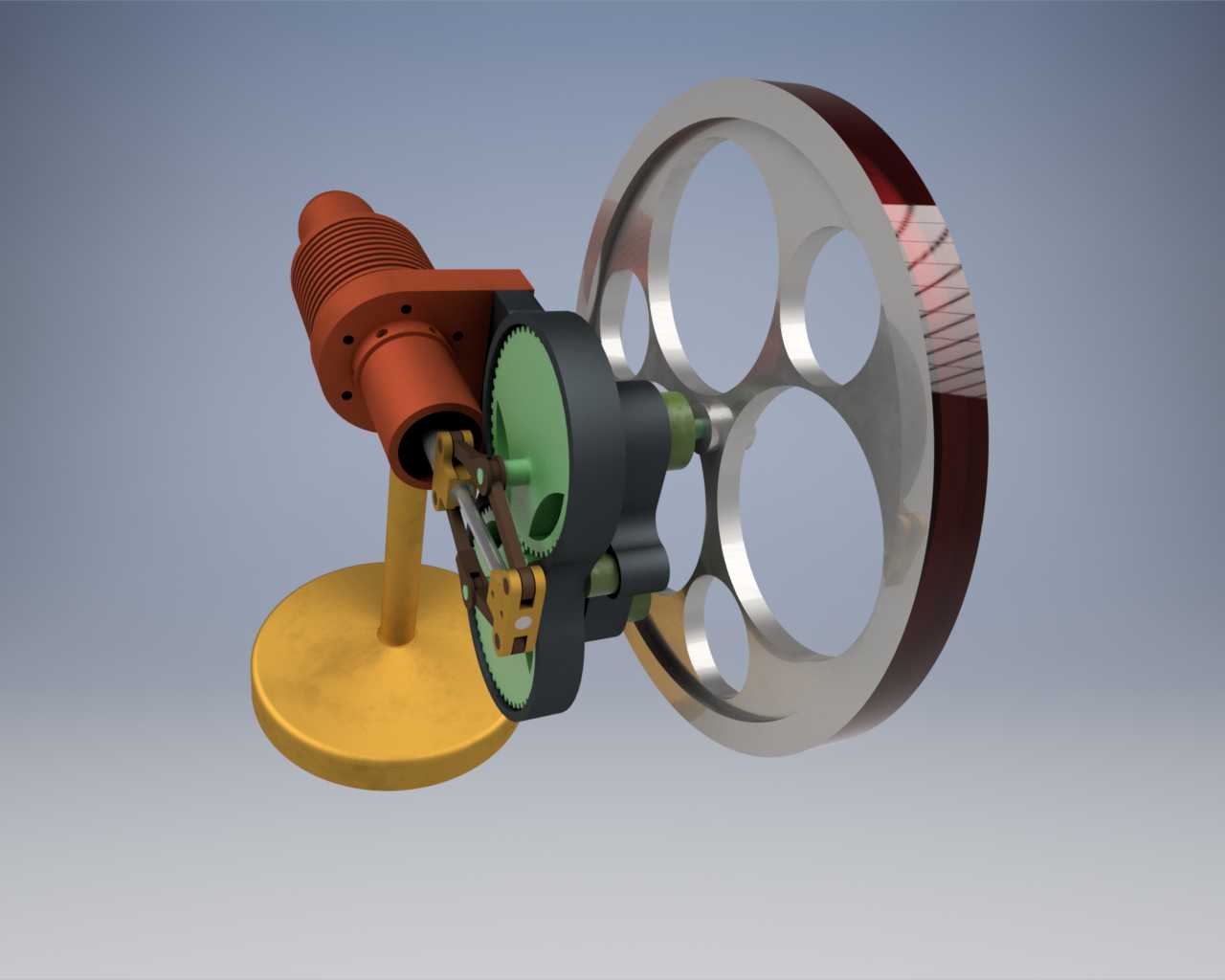

　　从整机布局看，装置采用立式单柱支撑结构，底部为圆形配重底座，立柱从底座中心向上承接热缸与传动箱体，所有运动件都集中在底座上方的同一装配平面内。底座的作用不只是承托重量，更关键的是压住飞轮侧的回转惯性力矩，避免曲轴连杆在高速往复过程中把振动传到台面；实际安装时，底座底面需要与平整工作台面贴合，若用于长期运转试验，可在底座圆周预留紧固孔，通过压板或螺栓固定在试验台架上，防止启停阶段因飞轮角加速度变化产生滑移。热缸部分布置在整机左侧，缸体外侧加工有密集散热鳍片，靠近热源的一端为吸热段，远离热源的一侧通过联结构件与动力十字头、连杆组件相连；鳍片的排布方向顺着缸体轴向延伸，既增加热交换面积，也让冷热端之间形成稳定的温度梯度，建模时每一片鳍片的壁厚、片间距和根部圆角都需要保留，不能为了简化外观把散热结构抹成光面圆柱，否则后续做热变形校核或3D打印样件时会丢失关键特征。

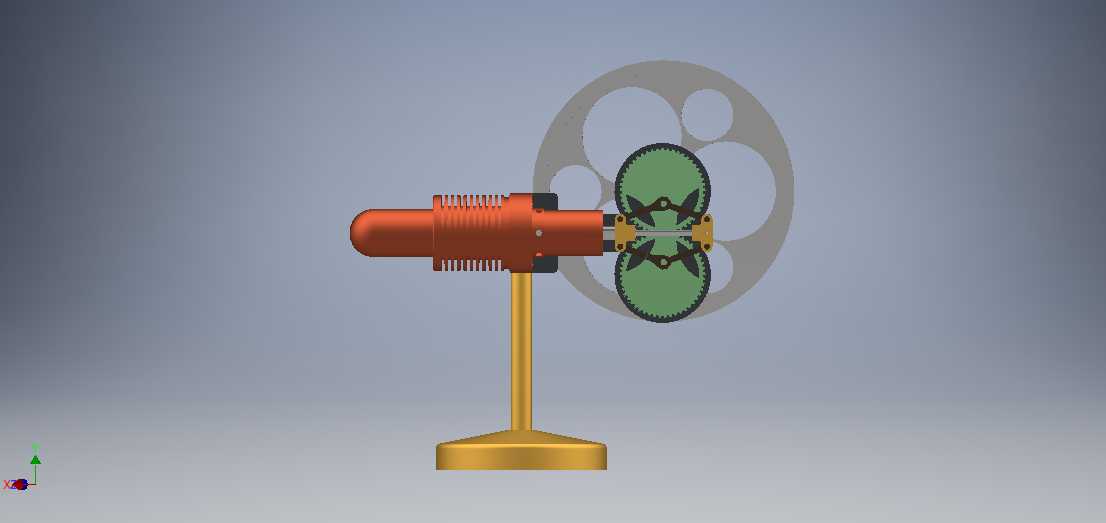

　　动力转换部分集中在中部齿轮箱与右侧飞轮之间。绿色大齿轮与小齿轮构成同步传动副，齿轮端面、齿廓和安装轴孔都按实际装配关系绘制，齿轮副外侧由黑色壳体包覆，壳体上预留轴承位与连杆避让空间；曲轴、十字头滑块和连杆组成典型的往复-回转转换机构，连杆两端的铰接点分别对应活塞侧与曲柄销，运动过程中十字头沿导向面做直线往复，避免活塞承受侧向分力。设计这套机构时，曲柄半径直接决定活塞行程，连杆长度则影响压力角变化：连杆过短会让侧向力增大、导向面磨损加快，过长又会抬升整机外廓尺寸，因此三维装配里需要反复核对曲柄死点位置，保证活塞在热缸内的前后止点不与缸盖、密封件发生干涉。右侧大直径飞轮是整机稳定运转的核心构件，轮缘采用厚壁环形结构，轮辐上开出多个圆形减重孔，既保留轮缘处的大转动惯量，又降低整体重量；飞轮孔径与输出轴采用过渡配合，轴向通过锁紧件定位，装配时要保证飞轮端面与齿轮箱输出轴的垂直度，否则高速旋转时会产生附加不平衡量。现场安装边界上，飞轮外缘是整机横向尺寸最大的部位，周边必须留出安全防护距离，外侧建议加装透明防护罩，既便于观察运转，也能防止人员触碰旋转件；热缸端因靠近外部热源，周边还要预留供热管路和隔热空间，不能让热敏元件紧贴高温缸体。

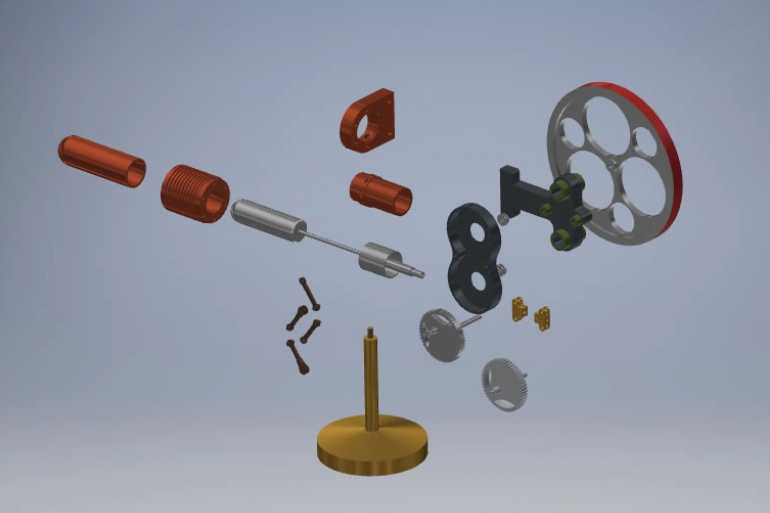

　　结构建模过程中，运动干涉检查要优先于外观渲染：先把活塞、连杆、曲柄、齿轮、飞轮按装配约束串联，验证整周转动时所有铰接件的运动包络，再核对齿轮啮合侧隙、轴承同轴度和壳体避让孔。密封与热膨胀也是这类装置不能忽略的细节，热缸与活塞之间既要降低摩擦阻力，又要减少工质泄漏，冷热端温差会让缸体轴向伸长，支撑立柱和缸体连接位需要留出热补偿余量。整机立柱高度、热缸中心高和飞轮中心高保持一致，使主要受力轴线落在同一水平面，底座直径大于飞轮半径与热缸外伸长度之和，保证静态放置和动态运转都有足够稳定性。对结构设计人员来说，这套模型完整呈现了外燃动力从热膨胀、直线往复到旋转输出的全部链路，可用于机构原理验证、运动仿真、装配工艺编制以及教学实训中的拆装练习。
