回转式分度钻床夹具工装结构

项目分类:工装 发布时间:2022-07-14 ID:681393
  • 回转式分度钻床夹具工装结构
  • 回转式分度钻床夹具工装结构
  • 回转式分度钻床夹具工装结构
  • 回转式分度钻床夹具工装结构

  这套回转分度钻模主要服务于中小批量盘套类、法兰类零件的径向孔系加工场景,在普通立式钻床、摇臂钻床甚至台式钻床上都能直接部署,不需要对主机做任何改造。车间里遇到圆周均布孔、角度等分孔或者成组径向孔的加工任务时,直接划线找正往往效率低、孔位角度误差累积明显,工人每钻一个孔就要重新打样冲、对刀,首件合格后批量一致性也很难稳住。这套夹具的核心价值就是把工件的角度分度动作从人工测量转化为机构定位,一次装夹完成全部孔位加工,既减少了反复拆装带来的同轴度误差,也把钻套引导的优势发挥出来,钻头切入时的刚性和位置精度都有保障。

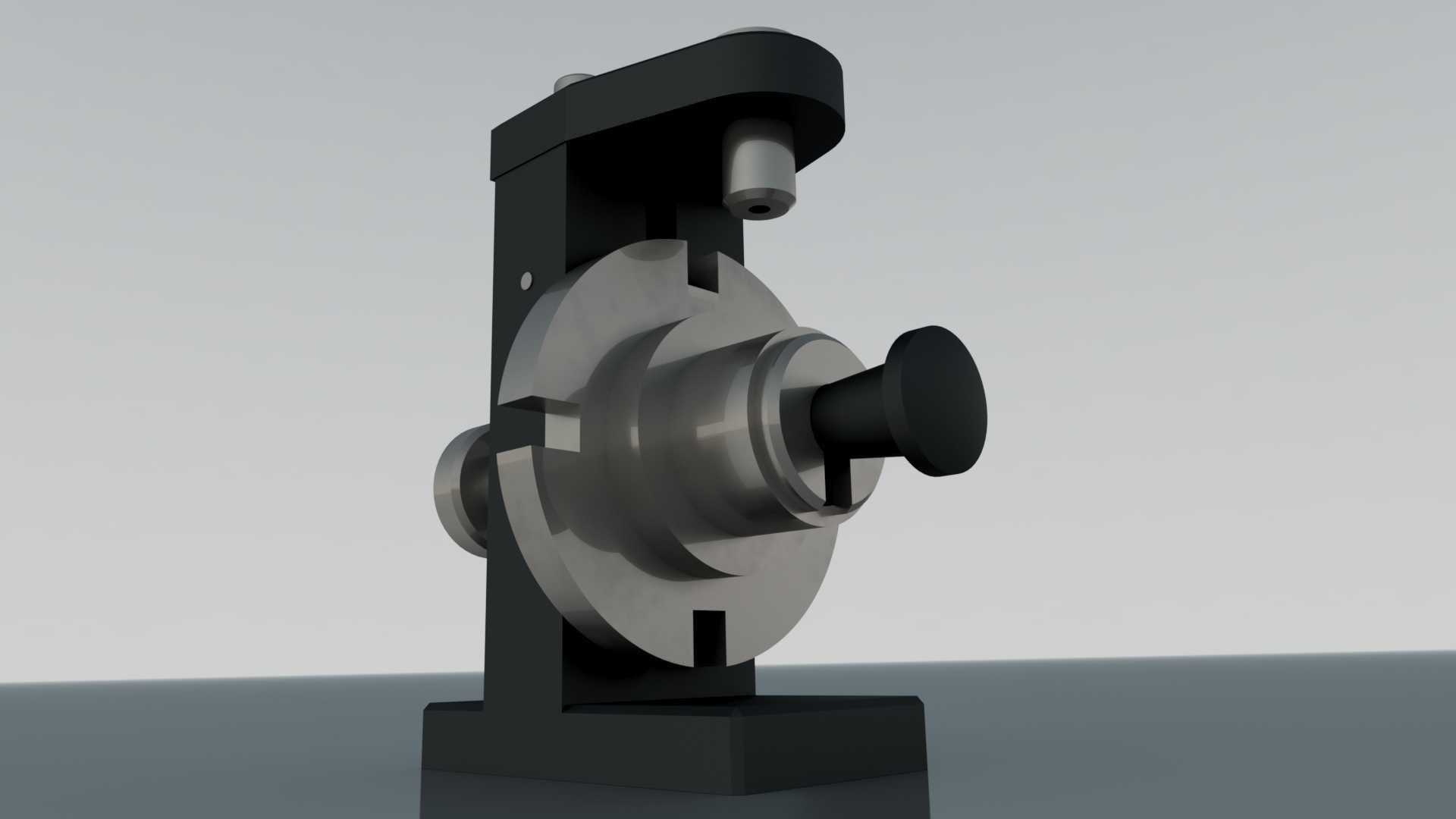

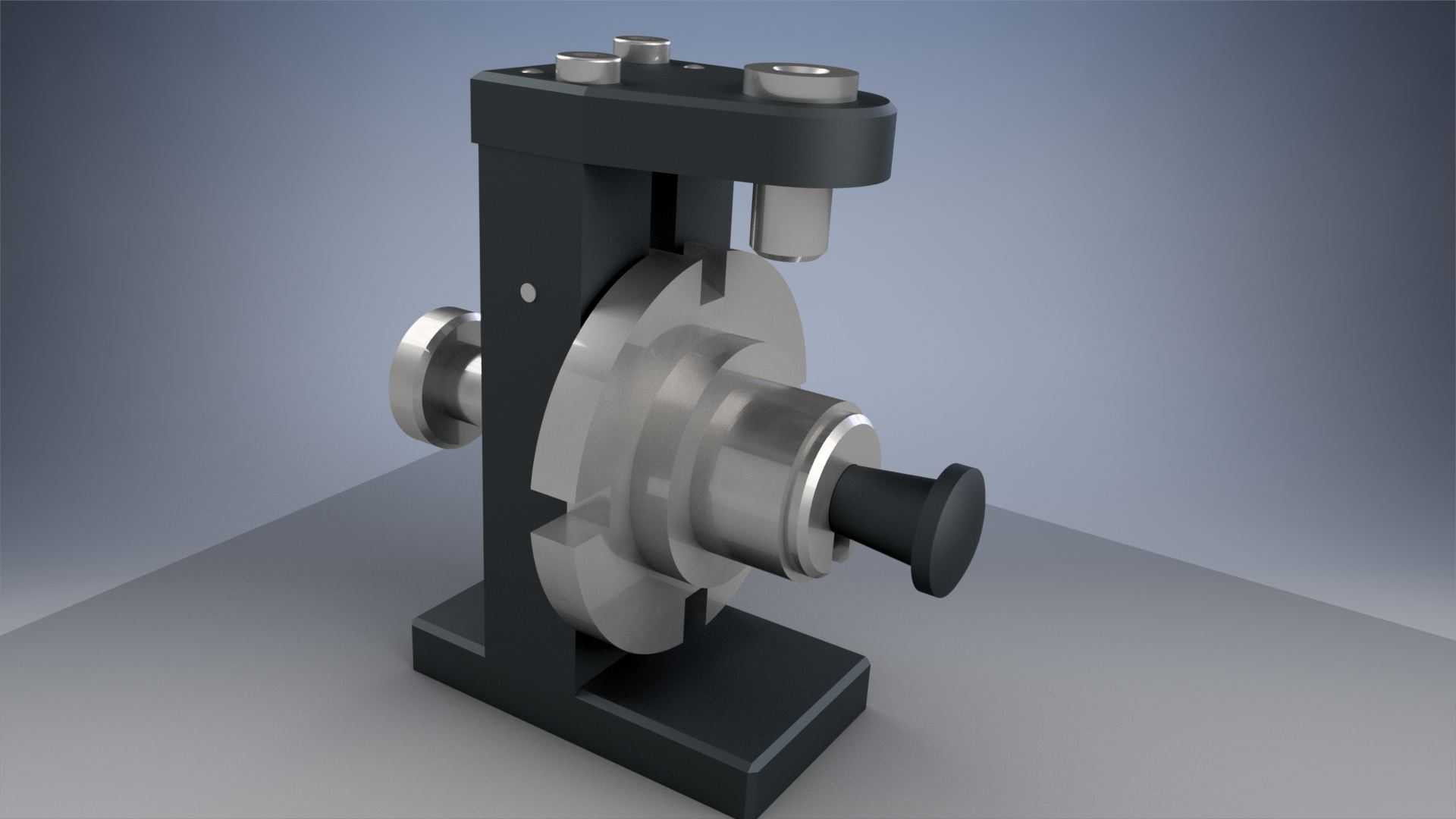

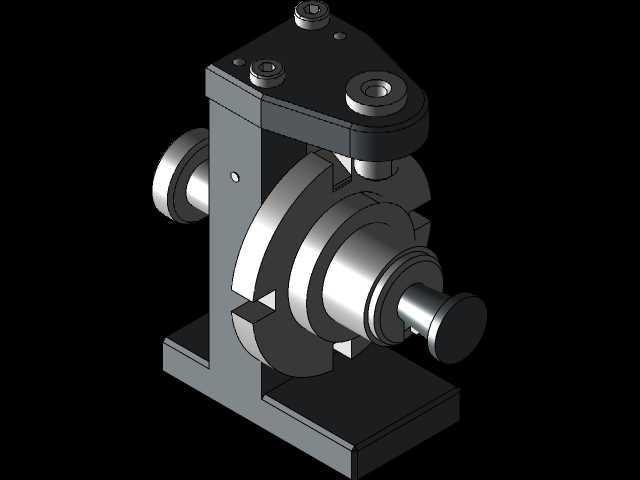

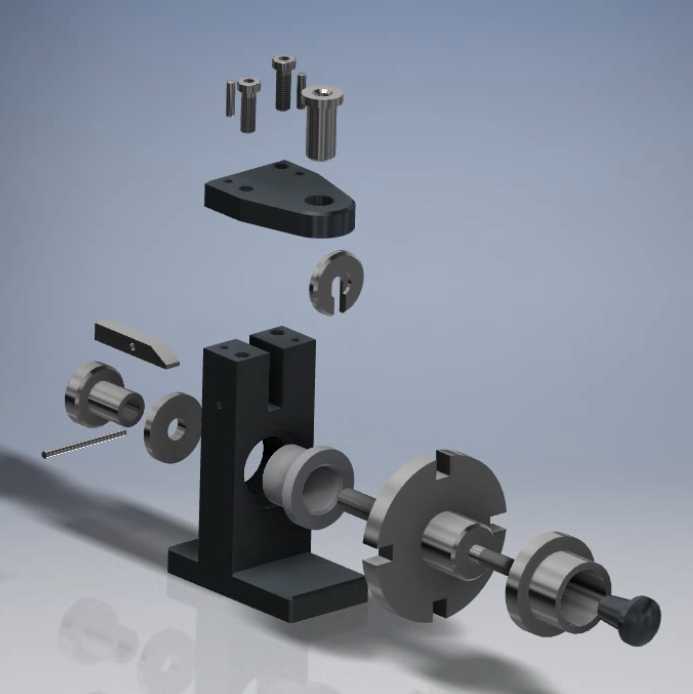

  从结构布局看,夹具采用立式底座加悬臂导向的经典构型。底部是一块厚实的安装底板,平面度经过加工保证,底板上预留的安装槽和螺栓孔可以直接压在钻床工作台上,也能配合T型槽螺栓快速固定,安装边界要注意悬臂顶端导向套与工作台面的净高,确保工件回转半径内没有干涉,钻头进给行程留有足够余量。中部是核心的回转分度盘,大直径圆盘承担工件的径向定位与承载,盘面均布的分度槽与定位销配合,实现等分工位的精确锁定;这种槽口分度形式结构直观、刚性好,耐切削振动,长期使用后磨损件也便于检修更换。

  回转主轴水平布置在两侧支座之间,一端是带手柄的锁紧与操作结构,工人扳动手柄即可松开分度定位、转动工件到下一工位,到位后定位销在弹簧作用下嵌入分度槽,再配合锁紧机构把主轴牢牢刹紧,钻削时不会出现颤振或微量偏转。主轴的支承跨距经过合理设计,既能承受钻削时的轴向进给力,也能抵抗钻头切入瞬间的径向偏载,保证钻套轴线与工件被加工孔位始终对正。

  悬臂部分从底座立柱向上延伸,顶端安装可换钻套,钻套位置正对工件径向钻孔高度。钻套与工件表面保持恰当的引导距离,既引导钻头防止入钻偏斜,又留出排屑空间。针对不同孔径的加工需求,钻套可以按钻头直径系列更换,夹具体上的钻套孔采用过盈配合固定衬套,更换钻套时不破坏基准位置。工件的装夹通过主轴端部的定位轴颈和压紧机构实现,以内孔或外圆定心,端面靠紧分度盘基准面,轴向用快拆压板或螺母锁紧,装拆动作顺手,符合批量生产的节拍要求。

  设计思路上,这套工装优先保证的是工艺可靠性而不是复杂功能。分度机构没有采用昂贵的数控转台,而是用机械槽销定位实现固定等分工位,针对特定产品的孔数定制分度盘,成本低、维护简单,车间环境下抗切削液、抗铁屑能力强。立柱与底座做成一体式或刚性连接的焊接、铸造结构,壁厚充足,钻削力通过悬臂、立柱直接传到工作台,力流路径短,变形小。操作手柄和锁紧件都布置在工人正面可达区域,分度转动时手不需要靠近钻头危险区,兼顾了人机安全。

  实际选型和建模时需要重点核对几个边界:一是工件最大回转直径不能碰到立柱和底座内壁,二是钻套轴线到主轴中心的距离要匹配工件孔位的径向高度,三是底板安装孔距要和常用钻床T型槽规格对应,四是分度槽数量要和产品孔数一致,若要兼顾多品种,可以把分度盘设计成可换式,不同孔系换盘即可。三维建模时要把回转副的配合间隙、定位销的弹簧行程、钻套与钻头的间隙、锁紧手柄的活动空间都表达清楚,装配体里检查分度盘转动全过程是否与夹具有静态干涉,钻套、钻头、工件三者在极限进给位置是否留足退刀空间。这类夹具在五金加工、汽配零件、液压阀块、管接头法兰等车间工序里非常实用,结构不花哨,但每一处形状都围绕装夹快、分度准、钻削稳这三个工艺目标展开。
