手动锥面快速夹紧定位工装夹具

　　这套手动锥面快速夹紧定位工装，面向中小批量机加工、焊接装配、检测工位的工件快速装夹需求开发，整体采用底座支撑、锥面胀紧、手动杠杆驱动的经典布局，在保证足够夹紧刚性的前提下，把工件装夹、拆卸的辅助工时压缩到秒级，是车间柔性生产里替代普通螺栓压板、简易台虎钳的高效工装方案。

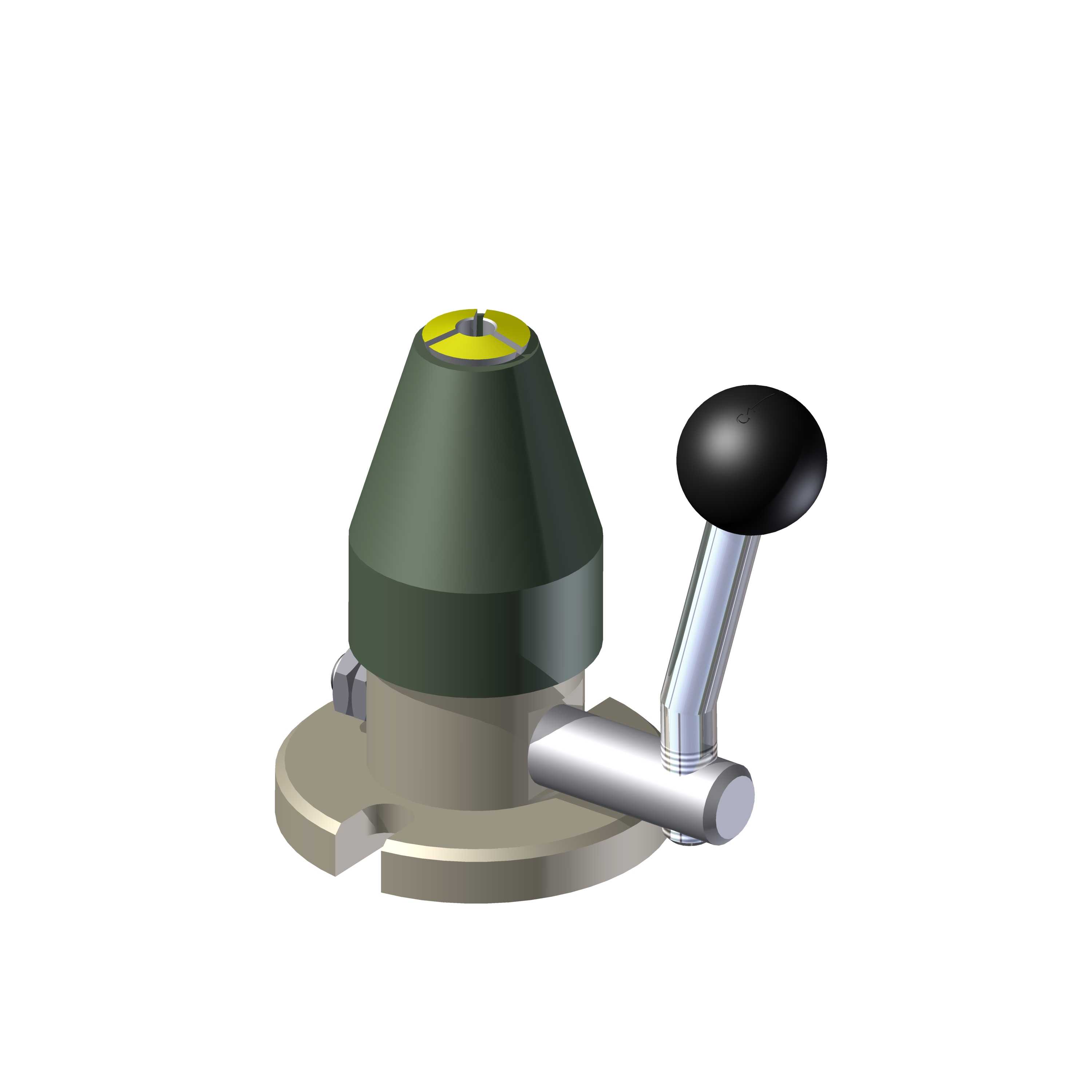

　　从实际工位适配来看，这类工装最常布置在钻床工作台、铣床T型槽台面、焊接变位机平台、三坐标检测辅助工位上，用来快速固定轴套类、盘类、带内孔的小型工件：工件直接套入工装顶部的弹性锥头后，操作人员扳动侧面带黑色防滑握柄的操纵杆，内部连杆机构就会带动锥芯轴向移动，迫使顶部开缝的弹性锥套沿锥面径向胀开，从工件内孔壁均匀施加胀紧力，一次动作就完成工件的同轴定位与周向锁紧，反向扳动手柄即可松开锥套，工件可直接取出，完全不需要反复拧动多颗压紧螺栓，也不需要额外找正工件内孔与工装轴线的同轴度。

　　结构设计上，底部采用带侧向定位缺口的圆盘法兰底座，底座厚度预留了足够的刚性余量，底面全程精加工贴合工作台面，法兰盘上的缺口既可以配合T型螺栓快速把工装本体锁固在机床工作台上，也能作为工位转场时的吊装、对位基准，避免工装整体在夹紧反力作用下出现滑移。底座上方的主体承力段采用圆柱阶梯结构，把杠杆驱动的横向作用力、锥芯传递的轴向拉力全部封闭在本体内部，受力路径短，没有外伸的薄弱悬臂，即便在钻削轴向进给、铣削侧向切削的交变载荷下，本体也不会出现明显形变。

　　侧面的操纵机构做了人机工程优化：金属杠杆臂长度经过力臂配比计算，操作人员仅需施加很小的握力，就能通过内部增力机构输出数倍的轴向拉紧力，足够满足常规轻中型工件的夹紧需求；杠杆末端的黑色球形握柄采用圆弧过渡，握持时没有棱角硌手，长时间反复操作也不会造成手部疲劳，杠杆的摆动行程做了机械限位，手柄扳动到锁紧位后不会出现过行程卡死，松开位也不会让锥芯完全脱出本体，日常使用无需额外调整限位。顶部的弹性胀紧锥段采用锥面配合，锥角选择了自锁临界区间内的小角度，即便加工过程中出现振动，锥面配合也不会自行松脱，只有主动扳动手柄拉动锥芯后退才能解除胀紧；锥套顶端开设了对位标记槽，工件套入时可以快速对齐角向位置，对于有角向定位要求的工序，还可以在槽内加装定位销，直接限制工件的周向转动。

　　安装边界方面，圆盘底座的外径控制在小型工作台的可用安装范围内，整体高度适配普通钻床、铣床的开口行程，不需要额外垫高工装就能容纳常规高度的盘套类工件；操纵杆向侧面伸出的长度预留了操作空间，安装时只需保证手柄摆动范围内没有其他工装、排屑挡板干涉即可，底座的连接孔位兼容标准机床T型槽间距，既可以用压板压合底座边缘，也可以穿过内六角螺栓直接锁死在工作台螺纹孔上。工装的所有活动配合面都预留了润滑注油空间，锥面、杠杆转轴、锥芯滑动段在日常维护时可以直接加注润滑脂，切屑、切削液顺着锥套外斜面滑落，不会大量堆积在配合缝隙里，维护难度很低。针对不同的工件内孔直径，只需要更换对应外径的弹性锥套，不需要更换整个工装本体，就能适配一定尺寸范围内的多种工件，柔性化程度很高，非常适合多品种小批量的生产场景。
