桌面式家庭智能助理摄像终端结构

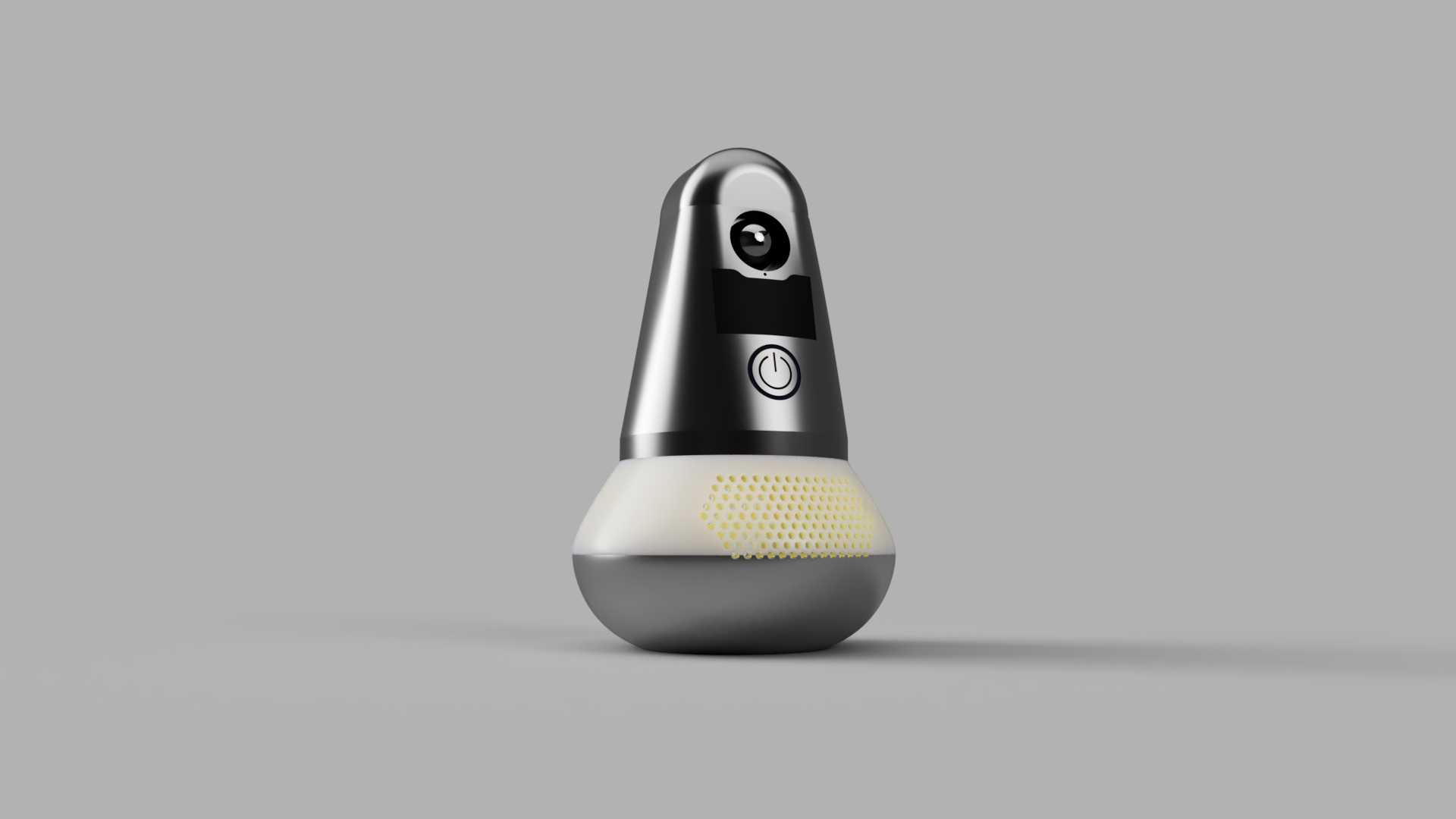

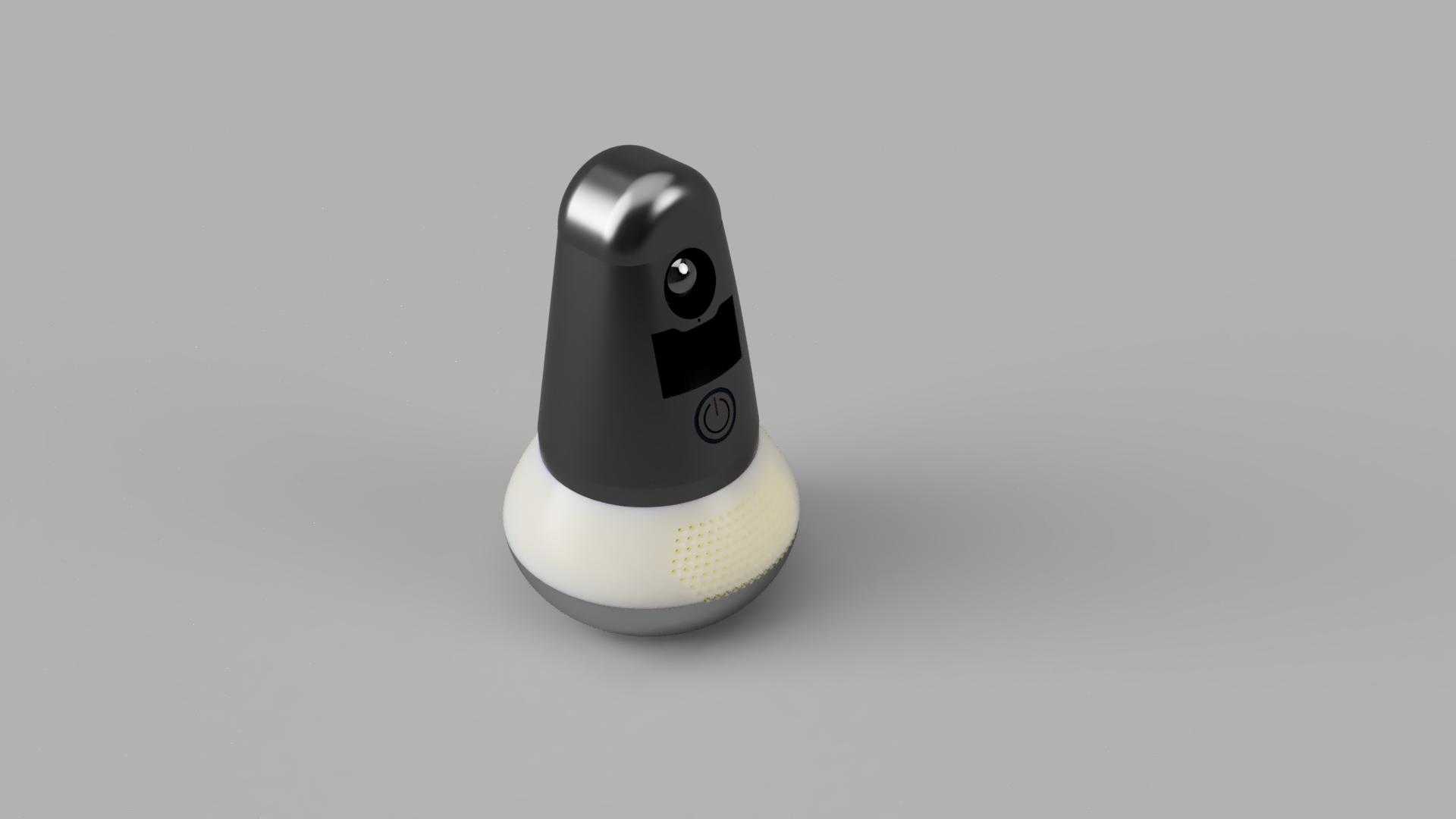

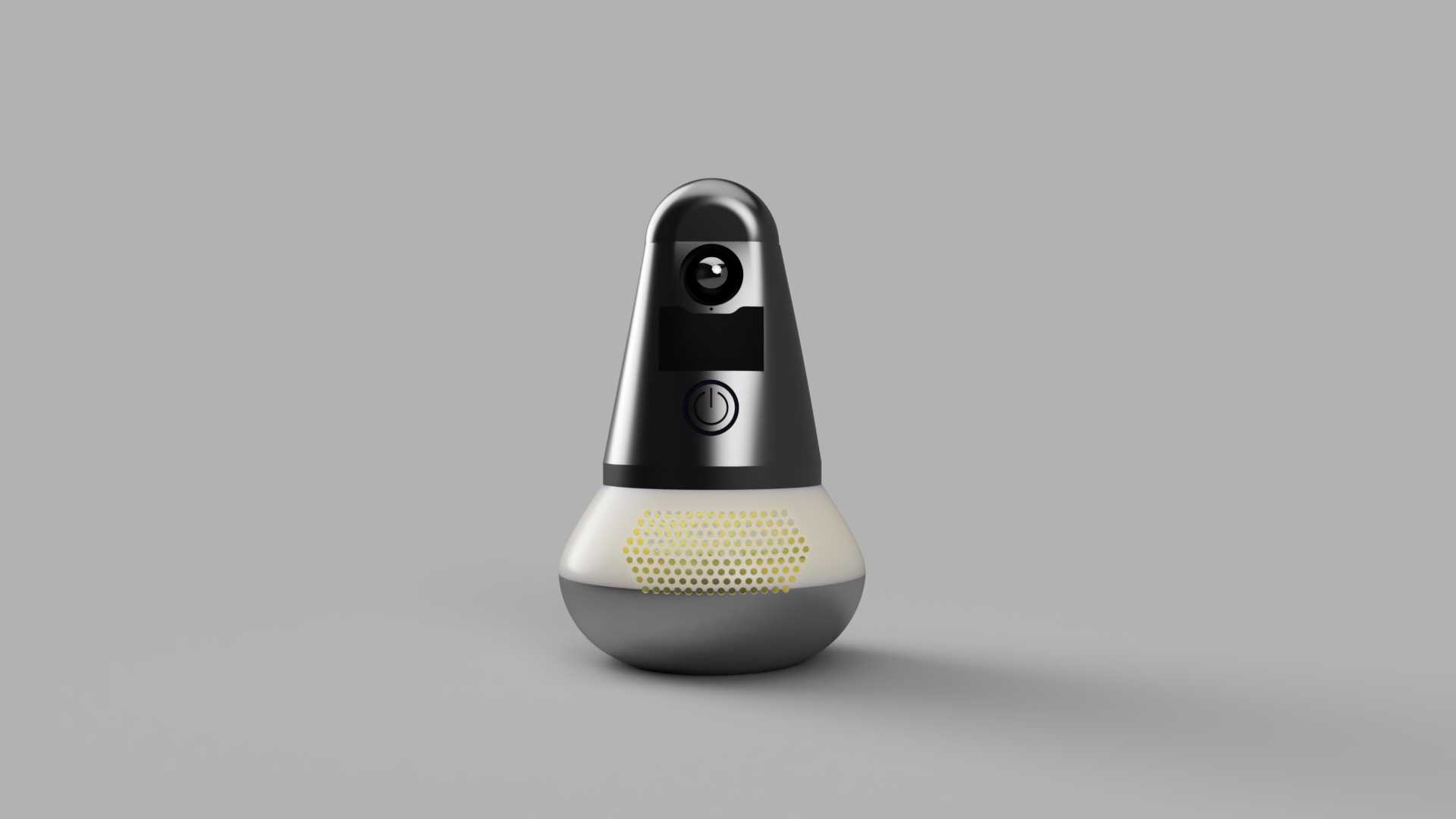

　　这款桌面式家庭智能助理终端，面向居家环境中的语音交互、远程看护与环境感知场景，整体采用水滴状立式造型，将摄像采集、音频拾放、状态指示与触控操作整合在同一紧凑机身内，适合放置在客厅茶几、书房桌面、卧室床头柜等平面位置，也可作为老人陪护、儿童看护、居家安防的一体化入口设备使用。从结构分层来看，整机下半部分为圆润的球形底座，底部采用略向内收的配重式轮廓，能够降低整机重心，避免桌面轻微触碰后发生倾倒；底座中段设置一圈米黄色透声网孔区域，该区域对应内部扬声器腔体，网孔采用密集微孔阵列排布，既保证声音向外扩散时不会被外壳明显衰减，也能阻挡灰尘、细小杂物进入音腔，网孔下方的深色底壳可容纳喇叭单体、配重块以及主控板的低位安装空间，

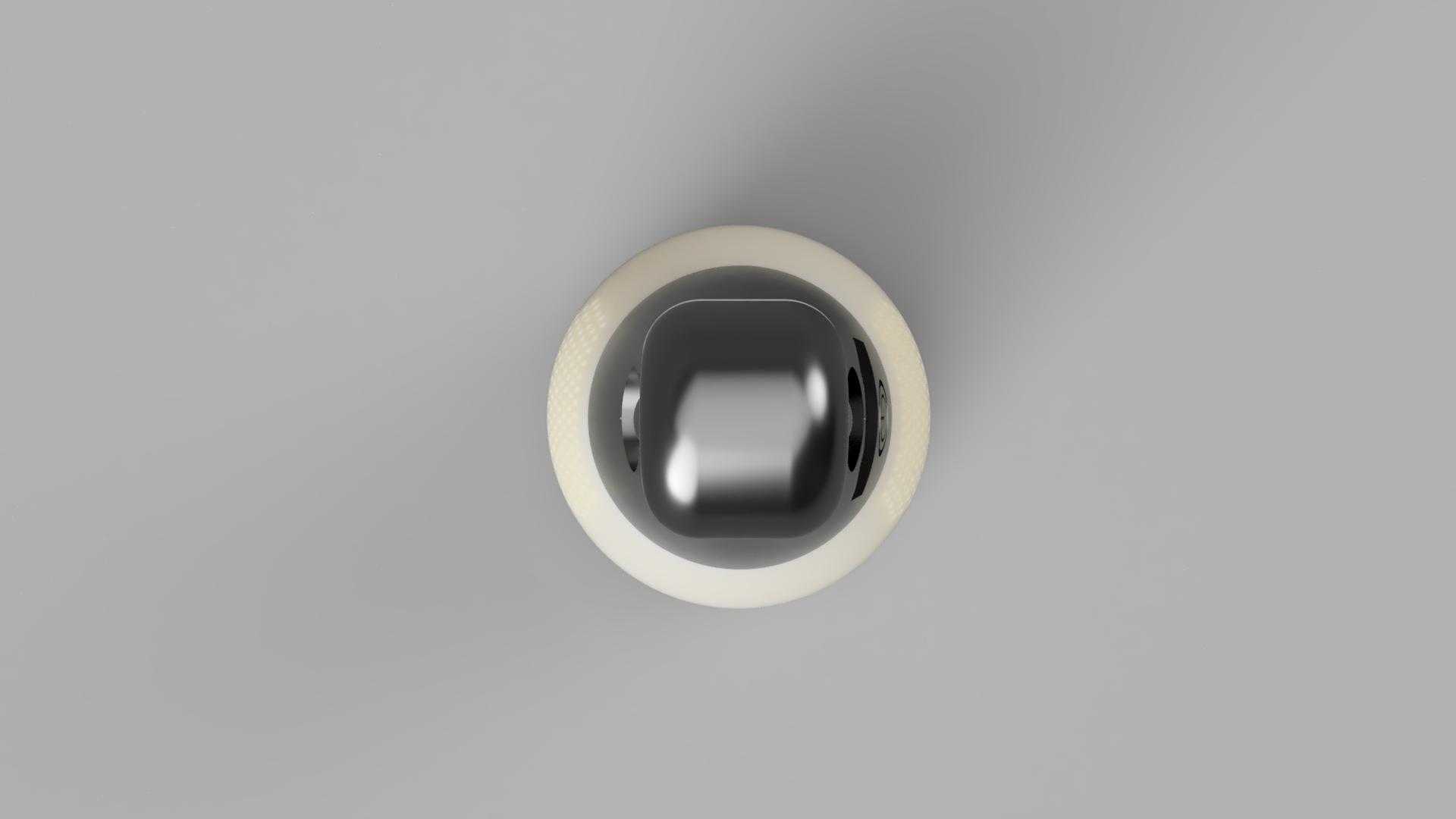

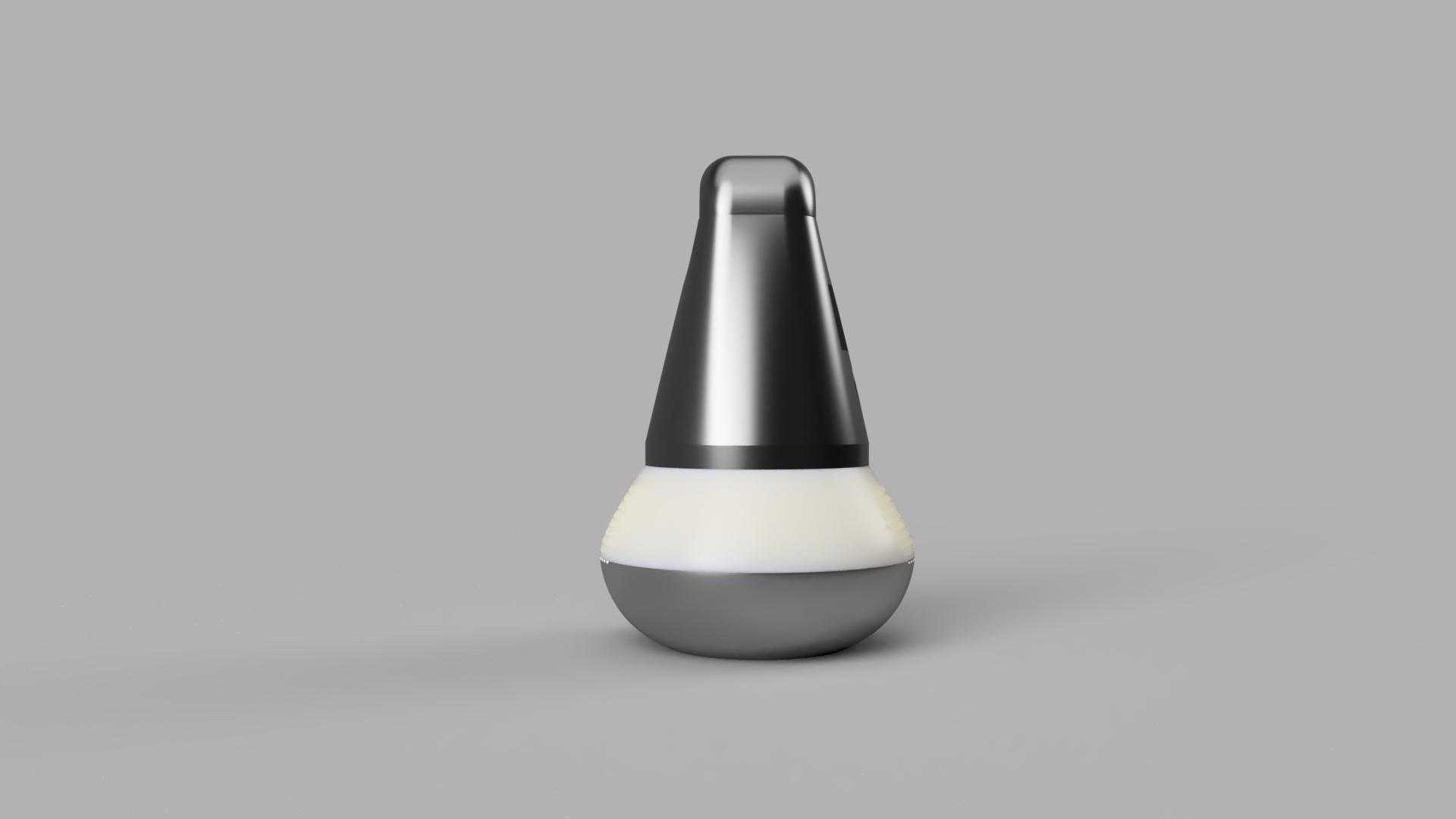

　　把重量较大的元器件集中在底部，提升放置稳定性。机身中部向上逐渐收窄，形成锥形过渡段，该段外壳以亮面深色材质为主，表面做高光处理，视觉上拉长设备的纵向比例，同时减少横向占用面积；锥形段正面布置圆形实体按键，按键周边设置环形标识，可用于电源开关、配对唤醒或功能确认，按键上方预留长方形黑色窗口，可容纳状态显示屏、红外发射窗口或者光线感应模组，根据不同硬件配置能够灵活适配。设备上部为摄像与传感模组安装区，顶端采用圆润弧面封盖，正面内嵌圆形摄像头镜头，镜头周边做黑色遮光边框，避免外壳反光进入镜头造成眩光；镜头区域的安装座需要在结构上预留俯仰调节空间，可根据桌面高度与观看角度微调摄像视角，模组周围还可布置麦克风开孔、光敏元件与状态指示灯，

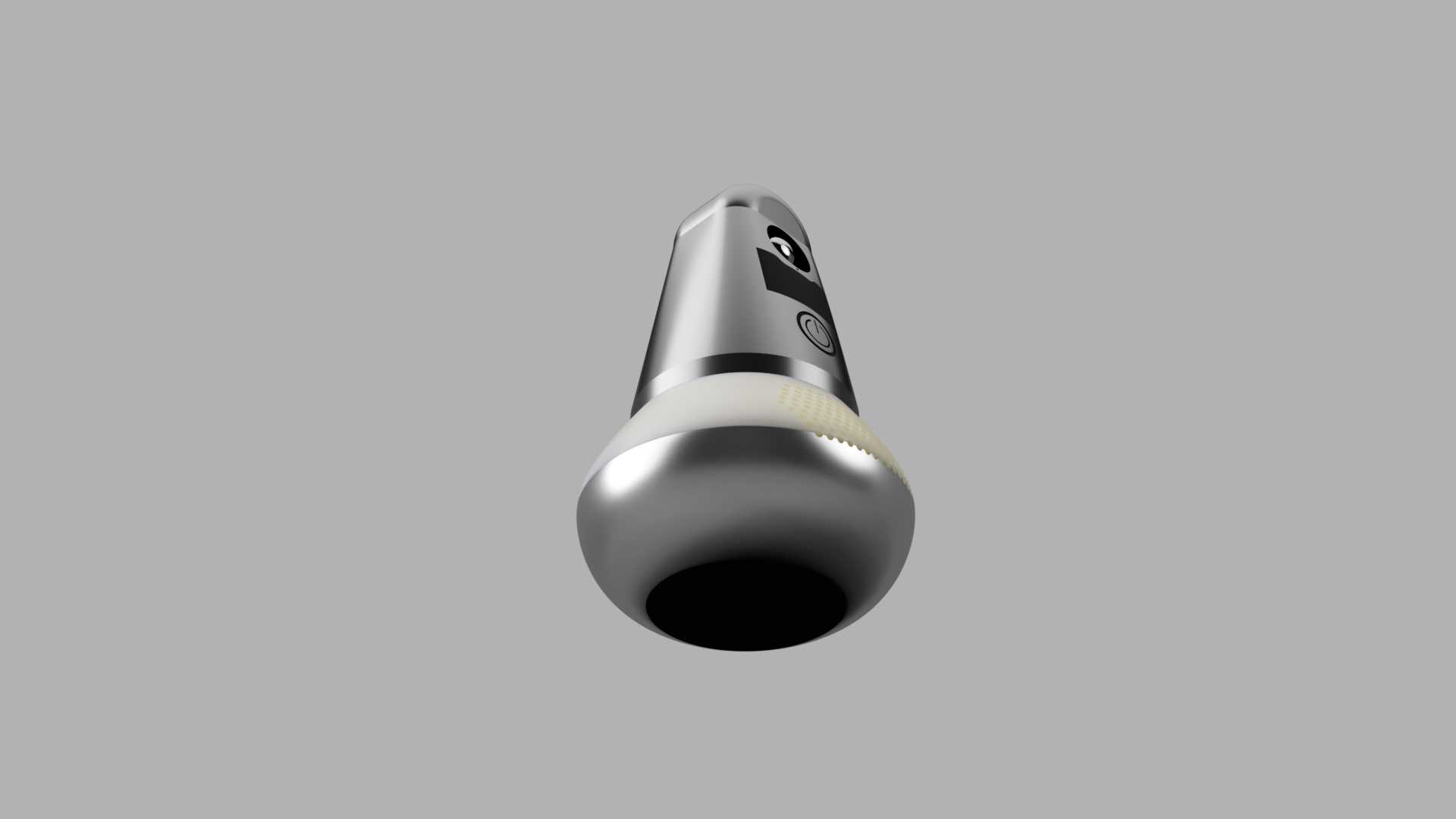

　　满足视频通话、移动侦测、夜视补光等功能的硬件排布需求。外形边界方面，整机最大轮廓集中在底部球形区域，直径控制在桌面设备常规占用范围内，上部锥段逐步收窄，不会遮挡周边物品；底部与桌面接触的位置建议设置软性防滑垫，既可以增加摩擦力，也能避免高光底壳划伤家具表面。安装方式以平面平放为主，不需要打孔或额外支架，设备自身的重心布局已经满足稳定站立要求；若用于固定场景，也可在底壳预留标准螺纹接口，配合小型支架实现墙面或架体固定。散热设计上，主控芯片、电源管理模块等发热元件可贴近下部深色壳体布置，利用金属或高导热塑料外壳将热量传导至底部大面积区域散出，透声网孔同时可形成辅助对流通道，保证长时间在线运行时温升可控。音频结构方面，

　　扬声器朝向斜下方或侧方布置，借助桌面反射形成更饱满的低频效果，麦克风则布置在远离喇叭的上部区域，并通过结构隔声筋减少自身播放声音对拾音的干扰，保证语音唤醒和通话清晰度。摄像头模组周围需要做遮光与密封处理，前盖与镜头视窗之间设置定位台阶，防止装配偏差导致视场被外壳边缘遮挡；夜视补光灯若集成在头部，需与镜头保持合理角度，避免反光在透明视窗内形成光斑。整机外观将家电的亲和感与数码终端的精密感结合，底部浅色透声区弱化设备的机械感，上部深色高光区域突出镜头与交互按键，线条从球形底座平滑过渡到锥形颈部，没有尖锐棱角，适合居家环境长期摆放。结构建模时需重点处理多段曲面的连续性，保证底座球面、锥面和头部圆弧之间曲率衔接自然；网孔区域可通过阵列特征完成，并保持孔位与曲面法向一致；各壳体之间的止口、螺丝柱、卡扣位置需隐藏在内部，外表面尽量减少可见拼接缝，从而提升产品的整体质感与装配可靠性。
